【电子行业标准(SJ)】 彩色电视广播接收机用消磁线圈质量分等标准

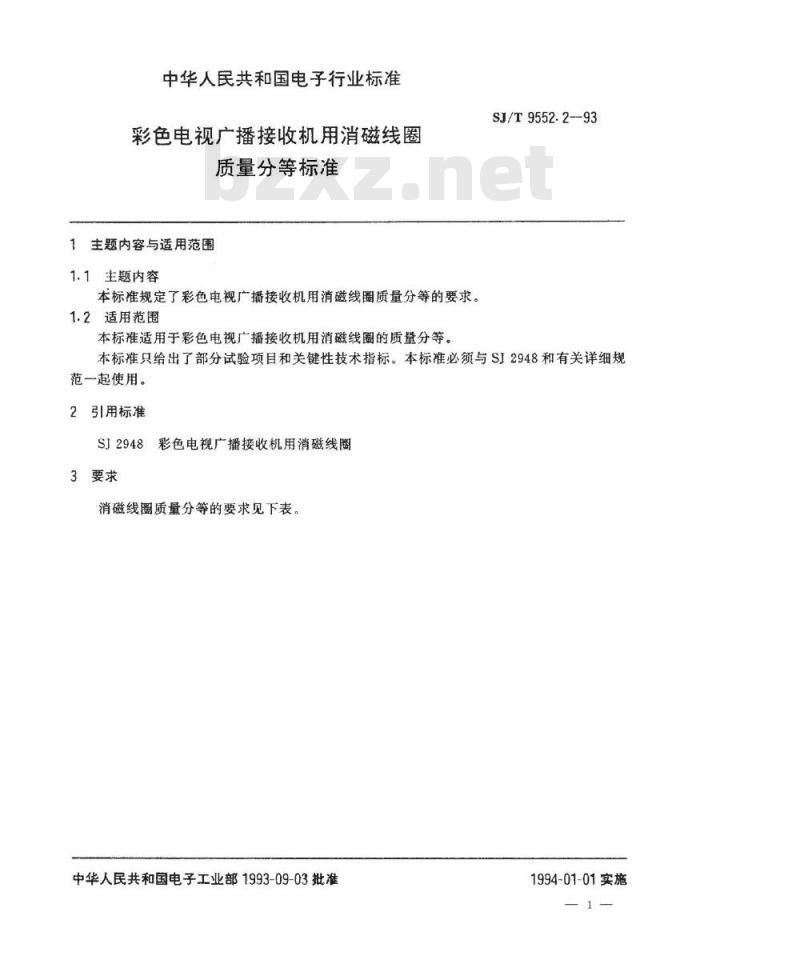

中华人民共和国电子行业标准
彩色电视广播接收机用消磁线圈质量分等标准
1主题内容与适用范围
1.1主题内容
本标准规定了彩色电视广播接收机用消磁线圈质量分等的要求。1.2适用范围
本标准适用于彩色电视广播接收机用消磁线圈的质量分等。SJ/T9552.2--93
本标准只给出了部分试验项目和关键性技术指标。本标准必须与SJ2948和有关详细规范一起使用。
引用标准
SJ2948彩色电视广播接收机用消磁线圈3要求

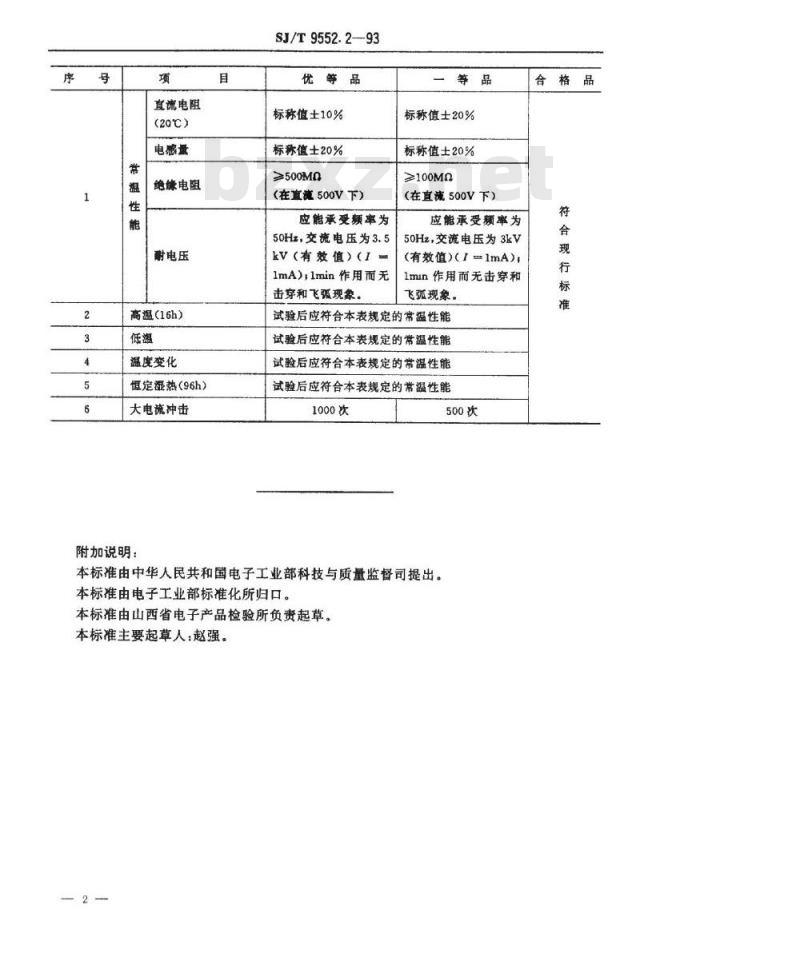

消磁线圈质量分等的要求见下表。中华人民共和国电子工业部1993-09-03批准1994-01-01实施
直流电阻
(20℃）
电感量
绝缘电阻
耐电压
高温（16h）
温度变化
恒定湿热（96h）
大电流冲击
附加说明：
SJ/T9552.2-93
优等品此内容来自标准下载网
标称值士10%
标称值±20%
≥500MO
（在直流500V下）
应能承受频率为
50Hz，交流电压为3.5
kV（有效值）（I=
1mA），1min作用而无
击穿和飞弧现象。
标称值士20%
标称值士20%
≥100M0
（在直流500V下）
应能承受频率为
50Hz，交流电压为3kV
（有效值）（1=1mA），
1min作用而无击穿和
飞弧现象。
试验后应符合本表规定的常温性能试验后应符合本表规定的常温性能试验后应符合本表规定的常温性能试验后应符合本表规定的常温性能1000次
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由电子工业部标准化所归口。本标准由山西省电子产品检验所负责起草。本标准主要起草人：赵强。
500次
合格品
