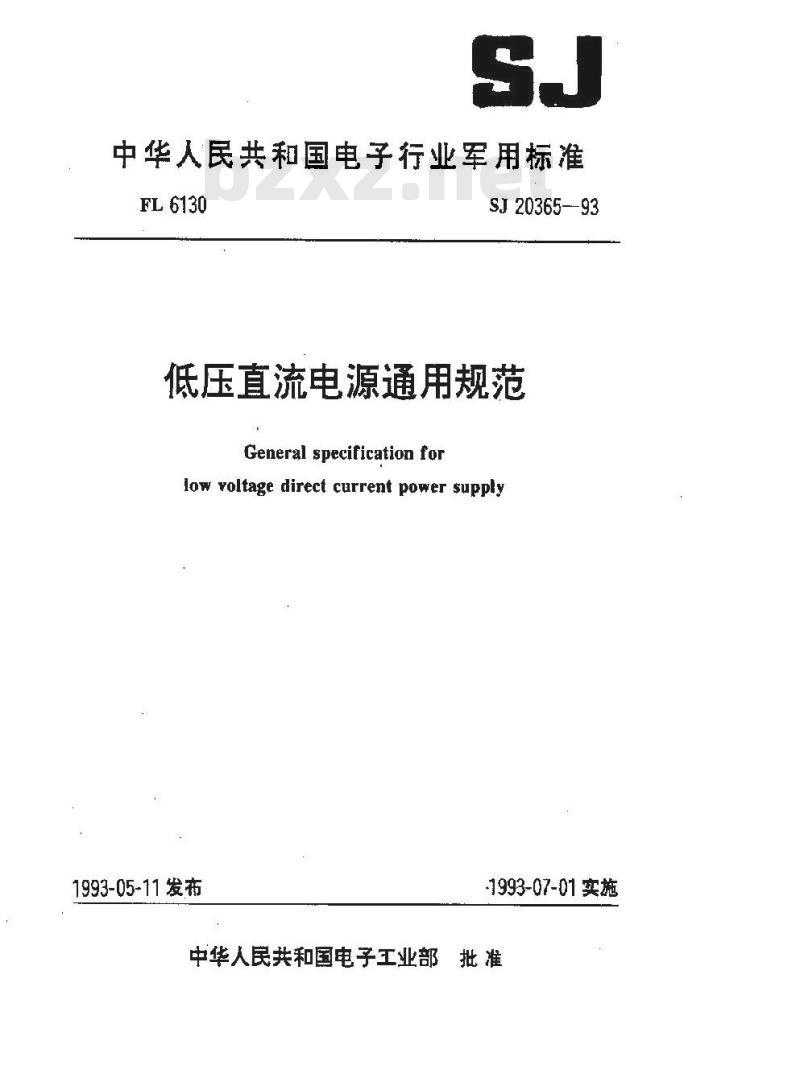

【电子行业标准(SJ)】 低压直流电源通用规范

中华人民共和国电子行业军用标准FL6130
SJ20365--93
低压直流电源通用规范
General specification for
low voltage direct current power suppls.1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部批准范围
1.1主题内容

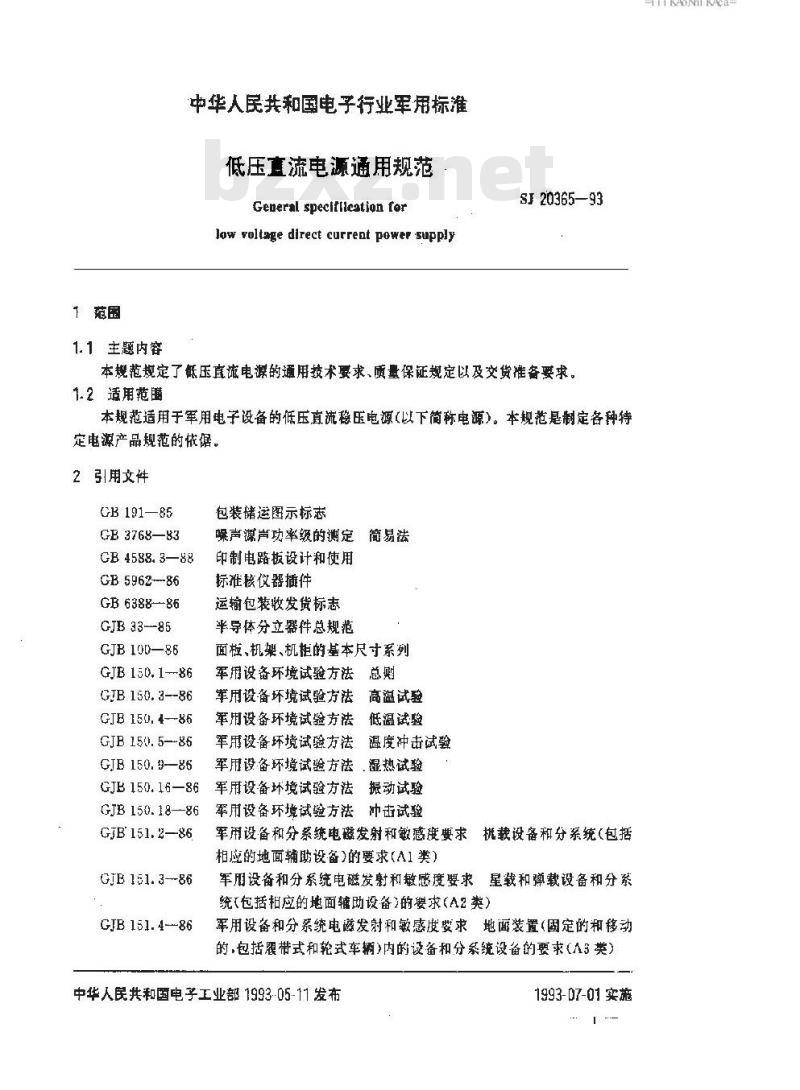

中华人民共和国电子行业军用标准低压直流电源通用规范
General speciftlcation for
Jow voltage direct current power supplySJ 20365—93
本规范规定了低压直流电源的通用技术要求、质量保证规定以及交货准备要求。1.2适用范围
本规范适用于军用电子设备的低压直流移压电源（以下简称电源）。本规范是制定各种特定电源产品规范的依锯。
2引用文件
CB 191—85
GB 3768—83
GB 4588. 3—88
GB 5962--86
GB 6388--86
GJB 33--85
GJB 10D—86
GJB 150.1--86
GB 150. 3--86
GJB 150. 4--86
GJB 150. 5-86
GIB 150, 9-86
GJB 150. 16—86
GJB 150. 18-86
GJB 151.2—86
GJE 161. 3-86
GJB 151. 4--86
包装储运图示标志
噪声源声功率级的测定简易法
印制电路板设计和使用
标准核仪器插件
运输包装收发货标志
半导体分立器件总规范
面板,机架、机拒的基本尺寸系列军捐设备环境试验方法总则
军用设备环境试验方法高温试验低温试验
军用设备环境试验方法
军用设备坏境试验方法温度冲击试验军用设备环境试验方法，混热试验军用设备环境试验方法振动试验军用设备环境试验方法冲击试验军用设备和分系统电磁发射和敏感度要求机载设备和分系统（包括相应的地面辅助设备）的要求（A1类）军用设备和分系统电磁发射和感度婴求星载和弹载设备和分系统（包括拍应的地面辅助设备)的要求（A2类）军用设备和分系统电磁发射和敏感度要求地面装置（固定的和移动的，包括带式和轮式车辆）内的设备和分条统设备的要求（A3类）中华人民共和国电子工业部1993·05-11发布1993-07-01 实施
TKAONKAca
GJB 161. 5--86
GIB 151. 6 ---86
GJB 152—85
GJB 179-86
GJB 451--90
CIB 597—88
GJB899—91
SL1670--80

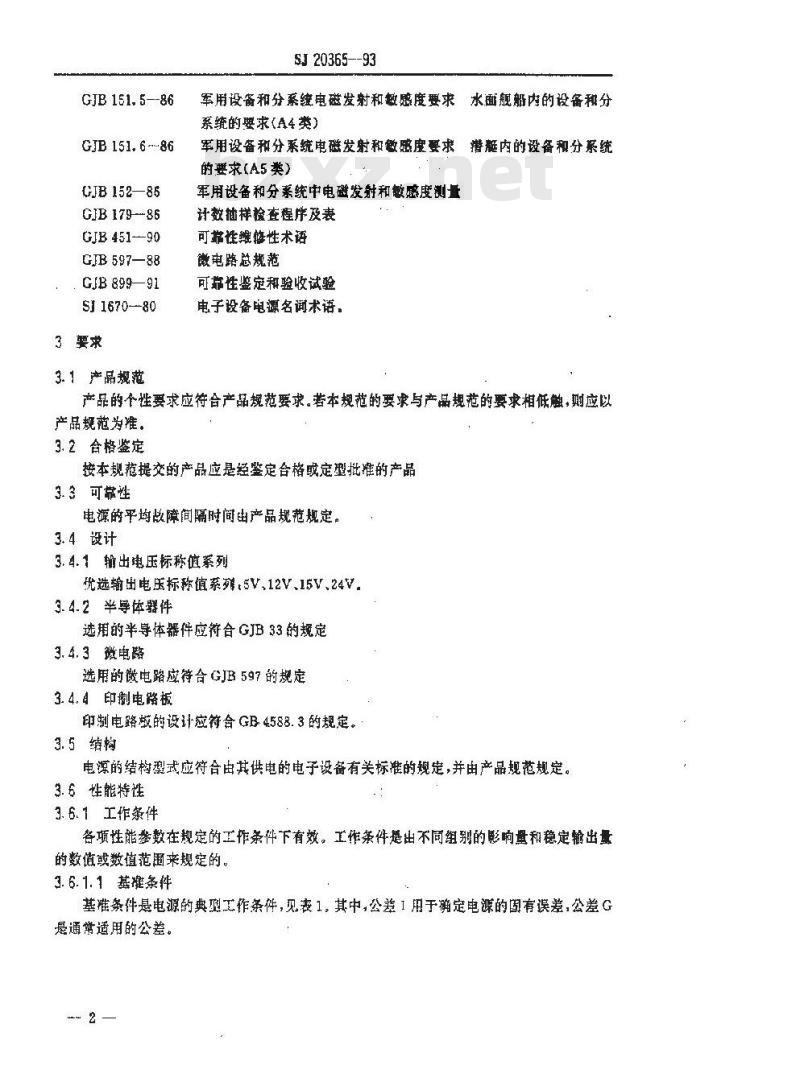

3要求
3.1产品规范
SJ 20365--93
军用设备和分系续电磁发射和数感度要求水面舰船内的设备和分系统的婴求(A4类）
军用设备和分系统电磁发射和敏感度要求潜艇内的设备和分系统的要求（A5类）
军用设备和分系统中电磁发射和敏感度测量计数样检查程序及表
可靠性维修性术语
微电路总规范
可性鉴定和验收试验
电子设备电源名询术语。
产品的个性要求应符合产品规范要求。若本规范的要求与产品规范的要求相低触，则应以产品规范为准。
3.2食格鉴定
按本规范提交的产品应是经鉴定合格或定型批推的产品3.3可靠性
电源的平均故障间隔时间由产品规范规定。3.4设计
3.4.1输出电压标称值系列
优选输出电压标称值系残t5V12V、15V、24V3.4.2半导体器件
选拥的半导体器件应符合GJB33的规定3.4.3微电路
选用的微电路应符合GJB597的规定3.4.4印制电板
印制电路叛的设计应符合GB4588.3的规定。3.5结构
电源的结构型式应符合由其供电的电子设备有关标准的规定，并由产品规范规定。3.6性能特性
3.6.1工作条件
各项性能参数在规定的工作条件下有效。工作条件是出不同组别的影响量和稳定输出量的数值或数值范围来规定的。
3. 6. 1. 1基条件

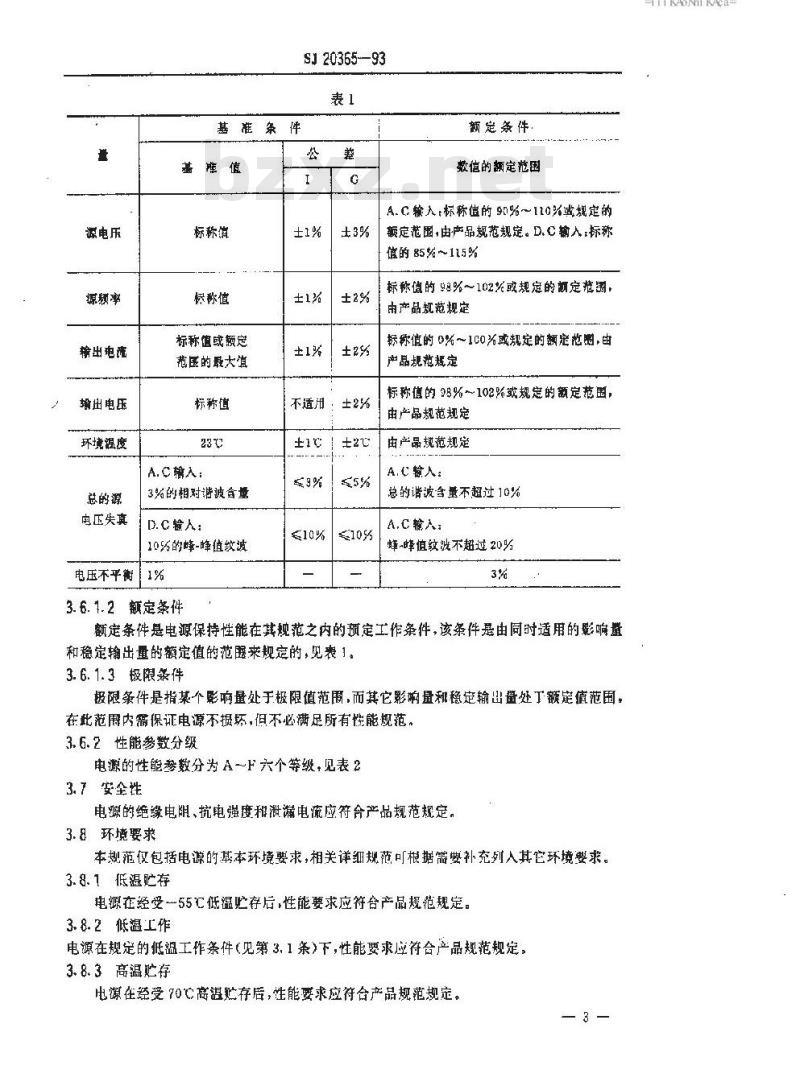

基准条件悬电源的典型工作条件，见表1，其中，公差1用于确定电源的围有误差，公差G是通常适用的公差。
源电压
源颊率
输出电流
输出电压
环境温度
总的源
电压失真
SJ 20365-93
基准条件
标称值
标称值
标称值或额定
范国的大道
标称值
A.C摘人：
3%的相对谐波合量
D.C输人：
105的峰-峰值纹波
电压不平衡1%
3.6.1.2额定条件
额定条件.
数值的额定范围
A. C输人,标称值的 90%~110%或规定的±3%
生1%！
不适用：±2%
额定范围，由产品规范规定。D.C输人,标称值的 85%~115%
标称值的98%～102%或规定的新定范围，由产品范规定
标称值的 0%～1C0%或规定的翻定他围,由严品规范短定
标称值的 98%～102%或规定的额定范围,由产品规范规定
由产品规范规定
A,C输人:
总的谐波含量不超过10%
A.C输人：
蜂-峰值纹波不超过20%
额定条件是电源保持性能在其规范之内的预定工作条件，该条件是由同时适用的影响量和稳定输出量的额定值的范愿来规定的，见表1，3.6.1.3极限录件
极限条件是指某个影响量处于极限值范,而其它影均量和稳定输出量处工额定值范围，在此范内需保证电源不损坏，但不必满足所有性能规范。3.6.2性能参数分级

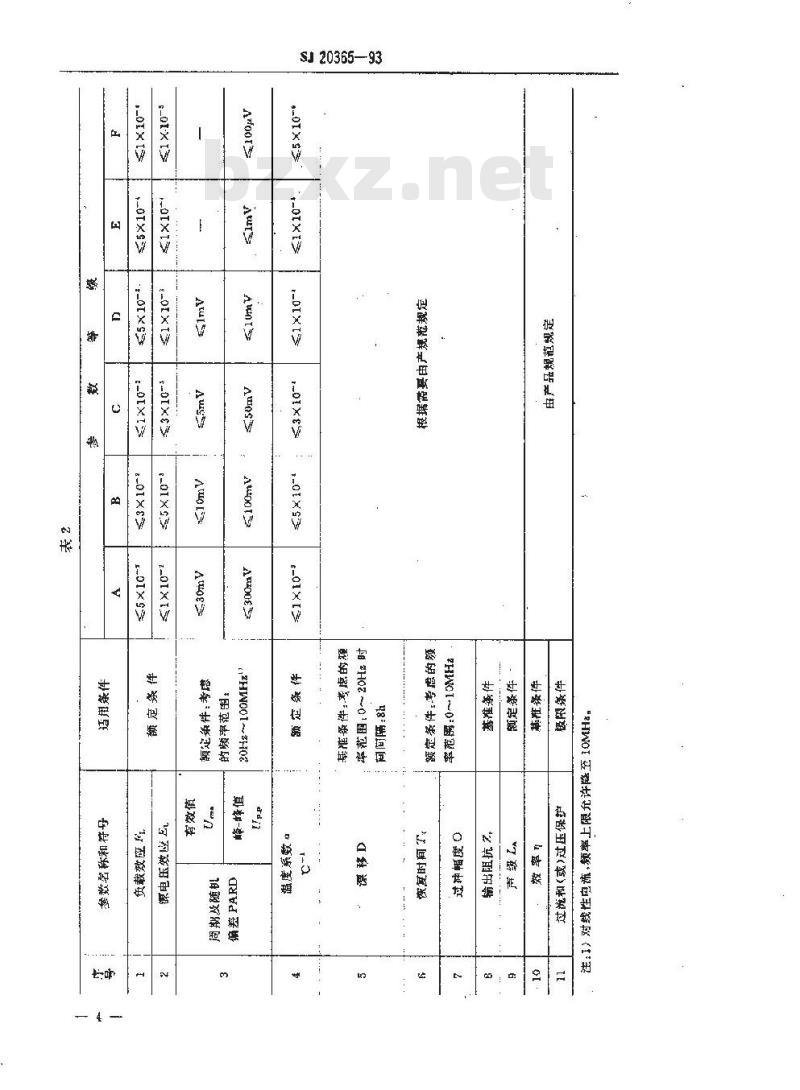

电源的性能参数分为 A一F六个等级，见表 23.7安全性
电源的绝缘电阻、抗电强度和泄电流应符合产品规范规定。3.8环境要求bzxz.net
本规范仅包括电源的基本环境要求，相关详细规范可根据要补充列人其它环境要求3. 8.1低温贮存
电源在经受一55汇低温忙存后,性能要求应符合产品规范规定。3. 8.2低温工作
电源在规定的低温工作条件(见第3.1条)下，性能要求应符合产品规范规定，3. 8. 3高温贮存
电源在经受70℃高温存后，性能要求应符合产品规范规定。3
TKAONKAca
SJ20365—93
+-01Xs3
s-01x 13
-01×ts
-01xi3
1-o1x1%
+-0TX9
r-01x1
-01×1
+-o1×s
1-01xt%
+-0I×
-01x12
101x33
Attoata
R-01X53
1-01X3
r-01x1s
1-01x9%
2HW~0\理
3. 8. 4 高温工作
SJ 20365-93
电源在规定的高温工作条件(见第3.1案下）,性能要求应符合产品规范规定，3.8.5凝度冲击
电源在经受一55~70的温度种击试验后，性能要求应符合产品规范规定，3.8.6冲击
电源在经受第 4. 7. 5. 6 条的冲击试验后,性能要求应符合产品规范规定，3.8.7振动
电源在经受第4.7.5.7案的报动试验后.性能要求应符合产品规范规定。3.8.8热
电源在经受第4.7.5.8策的交变湿热试验后，性能要求应符合产品规范规定，3.9电磁兼容性
机械，星载、地面、水面舰船内和潜解内电子设备用电源的电磁兼容性应分别符合GJB151.2GJB151.3GJB151.4.GJB151.5.GJB151.6的有关规定，电磁发射和敏感度试验项目应符合产品规范规定。
3.10尺寸
装人机的插箱，播件式电源的尺寸应符仓GTB100及其相关军用标推的规定：NIM电源插件的尺寸应符合085962 的规定。3.11重量
电源的量督应符合产品规范规定3.12表面状况
电源外表面应无毛刺、裂缝、变形及显的划痕、表面镀除层应均匀、无起泡、龟裂和脱落：金属件不应有锈蚀。
3.13产品标志
电源上至少应下列标志，
产品型号(或标记)名称：
b。制造广名称：
α制造日期(或编号)或生产批号。电源输入，输出连接器的近旁应标有电压数值，极性和（或）项目代母，所有标志应清断，耐久、大小适度、易于识瓣。
4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4. 1. 1 合格费任
所有产品必须符合规范第3章和第 5童的所有要求,本规范中规定的检验应成为承制方整个检验体系或质量大纳的一个组成部分，若合同中包括本规范未规定的检验要求，承制方还应误证所提交验收的产品符合合同要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
TKAONKAca
本规范规定的检验分为：
9.鉴定检验：
b、 质量一致生检验;
4.3环境条件
SJ 20365—93
除另有规定外，应在GB150.1第3.1.1条规定的\试验的标谁大气条件”下进行各种试验。
4 4鉴定检验
4.4.1检验规赠
4.4.1.1检验项日
表3中鉴定检验栏打\V\“^\符号的项目。4.4.1.2检验顺序
按表 3 的顺序
4.4.1.3受检样品数量
项目1~24.随机抽取两自样机进行，项月25，按第4.7.1.2.1a条的规定。4. 4. 1. 4合格判据
各验项用均符合要求判鉴定检验合格。4. 4. 1. 5 不合格处理
鉴定检验发生不合格时,应以两倍数量的产品重新对不合格项目进行检验，如仍不合格则应停止检验·找出不食格原固.直到消除弊病重新检验台格为止，4.4.2鉴定合格资格的保持
每2a 握交一次试验资料。
4.5置一致性检验
4.5.1逐批检验
4. 5. 1. 1 A 组检验
4. 5. 1. 1. 1 检验项月
表3中盘一致性检验A组栏打\V\符号的项目4. 5. 1. 1. 2检验顺序
接表3的顺序
检验项目
表面状况
产品标志
一致性检奖
质量一
要求的
章条号
检查或试验
方法的章条号
检验项目
绝缘电压
抗电强度
泄漏电流
负载数应
源电压效应
周期及随机偏差
温度系数
恢复时间
过冲幅度
输出润抗
过流利(或)过压保护
低温存
低虚工作
高温忙任
高温工作
温度冲击
电磁辣容性
可靠性
注：—必须避行检验的项目-
4.5.1.1.3受验样品数量
每批产品均应遥台进行检验。
4.5.1.1.4合格判据
SJ 20365-93
续表3
质量一致性检脸
婴求的
章条号
.3.8.1
一需要时进行检验的项目，并由产品规范规楚。检查或试临
方祛的章条号
4. 7. 4. 1
4.7, 4. 2
4. 7. 4. 3
4. 7. 3. 2
4. 7. 3. 3
4. 7. 3. 4
4. 7. 3. 5
4. 7. 3. 6
4. 7. 3, 7
4. 7. 3. 8
4. 7. 5. 2
4. 7, 5. 3
4. 7. 5. 4
4. 7. 5. 5
4. 7, 5. 7
4. 7. 5. 8
批质盘以百分不合格品率或每台单位产品缺陷数表示。一般地，百分不合格品率不得大于5或每百单位产品缺陷数不得大于20，且不允诈有致命不合格品或致命缺陷，具体合格判据产品规范规定。
4.5.1.1.5样品的处理
判为合格的批，剔除批中出现的不合格品，修复成合格品，整批验收，判为不合格的批，整-TrKAONKAa-
SI 20365 -93
批退回承制方，批出原因，全部返工，重新交验。4, 5. 1. 2 B 组检验
4. 5. 1. 2. 1检验项目
表 3中质量一致性检验B组栏打\√\和\△符号的项自，4.5.1. 2.2检验顺序
按表3的顺序
4,5.1.2.3抽样方案
在A组检验合格的批中抽取样本进行检验。采用一次正常检查釉样方案并从GJB179表1、表2-A中选择，检查水平取S-3，百分不合格品率的AQL.应不得大于6.5+具体由产品规范规定，
4, 5. 1. 2. 4合格判据
按 GJB 179 第 3. 7. 1. 1 案的规楚。4.5.1.2.5样品的处理
判为合格的批，剔除批中出现的不合格品，整复成为合格品，整批验收判为不合格的批，整批邀回承制方，逐台检查，查哪原因，将不合格品修复成合格品，按GJB179表2-B的一次加严检查抽样方案再交验，若仍不合格，测鉴批退回承制方，查明原因，全部返工，画新从A组开始捡验。
4.5.2展期检验
4. 5. 2.1 C组检验
4.5.2.1,1检验项目
表 3 中质量一致性检验℃组栏打\\和\<*符号的填自，4.5.2.1.2检验顺序
按表3的顺序。
4. 5.2. 1. 3检验周期
项目20～27，每年进行-次，改变主要设计工艺，元器件及材料时要进行检验。项目28：每2g进行-次。
4. 5. 2. 1. 4 抽样方案
在 A组和 B组检验合格的批中抽取样本进行检验。项目20~27：采用~次正带检查捕样方案并从GJB179表1、表2A中选择，检套水平取S-1,缺陷数的AQL不得大于 25,其体由产品规范规定。项目28：抽取一台样机进行检验4. 5. 2. 1. 5 合格判据
项目 20~27:按 GJB 179第 3. 7.2案的规定。项目28：试验结果符合第3.9策要求，4.5.2.1.6不合格处理
览第4. 5. 3条。
4. 5. 2. 2D 组检验
4. 5. 2. 2. 1检验项目
表 3 中质量一致性检验 D组栏耗\V\符合的项目，4.5.2.2.2检验开期
SJ 20365-- 93
每2a进行一次D组检验；改变主要设计、工艺、元器件及材料时要进行D组检验。4.5.2.2.3受检样品数量
在A组和B组检验合格的批巾抽取样本进行检验，翌检样品数量按第4.7.1.2.1b条的规定。
4.5.2.2.4合格判据
间第 4. 7. 1. 2.8 条。
4.5.2.2.5小合格处理
同第4.5.3条。
4.5.3不合格
如果样品未通过C组或D组检验，则应停止产品的验收和交付。承制方应将不合格情况通知合格鉴定单位。在采取纠正措施之后，应根据合格鉴定单位的意见，重新进行全部试验或捡验，或只对不合格的项目进行试验或检验。若试验仍不合格，则应将不合格的情况通知合格鉴定单位。
4.6包装捡验
4.6.1检验项目
见表4。
赖验项目
封存和包装
检验项目标志。
4.6.2检验顺序
按表4的顺序
4. 6. 3 受检样品数量
签定检验
质量一致性
检验A组
要求的章条号
检查或试验
方法的章条号
封存和包装的检验按鉴定捡验，随机抽取台样机进行，装箱和标志的检验按质量一致性检验A组，每批产品逐台进行，
4.6.4合格判
封存和包装符合第5.1条要求装箱和标志符合第5.2条和第5.4条要求，即判包装检验合格。
4.7检验方法
4.7.1可靠性试验
4.7.1.1受试产品数量
。除试坐产产品数不足一台或订购方另有规定外，前靠性鉴定试验受试产品数量不少十两台：
b．可靠性验收试验推荐的受试产品数量见表5。9
TKAONKAca
17--52
97~200
200以上
4.7. 1.2统计试验方案
SJ 20365—93
最佳样品数
最大样品数
统计试验方案应根据订购方要求，从GJB899附录A(补充件)中选取。4.7.1.3综合环境试验条件
a。综合环境试验条件应由订购方规定或同意，并应符合GJB899第4.3.1条规定的准则。
b。若订购方无规定，则根据打务剖面设备安装位督，冷却方式等因案，按照CJB899第4.3.2条确定综合环境试验条件。4.7.1.4生能参数测量
所需量的性能参数及测量时间间应符合严品规范规定，但少应测量周期及随机偏差.
4.7.1. 5 故障处理
按 GJB 899 第 5. 3. 1. 2. 2 条规定。4.7.1.6故障分类
按GJB899第5.3.1.3茶规定。
4.7.1.7责任故障分级和加权
，对已划定的责任故障，按照该故障对电源功能的影响程度，分为致命故障，一级故障二级故障和三级故障；具体由产品规范规定。致命故障；对设备或人员可能造成伤害的故障，一级故障：导致电源丧失全部或部份均能的故障：如：功率元件损坏；二级故障;导致电源重要功能下降的故障，如：输出电压偏离标称值超过10%，三级故障，对电源完成规定功能无影响或权有轻微影响的故障，如：过流、过压保护失效，b，·缀故障和二级故障加权系数为1，三级故障加权教为～0.3；。等效责任故障总数为各责征故障数乘以相应的加权系数后相如之和。4.7.1.8合格与否的判决。
将总试验时间(台时数）,等效击任故障总数（小数部份按4命5入处理)与所用统计试验方案的判决标准相比较，确定合格与否的判决。若试验中发生致命故障，应立即停止试验。间题解决后，经订购方同意，可重新进行试验，如在规定间内没有解决，订购方有权按不合格判决。4.7.1.9预防性维修
按 GJB 899 第 5. 3. 1. 条规定。10—
4.7. 1. 10整修
按GJB899第5.3.1.8条规定。
4.7.2结构检套
SJ20365—93
用图纸、实物对照法,计量法和目视法进行控查，4.7.3 性能特性测试
4. 7. 3. 1测试条件
4.7.3. 1.1 测试设备
测试设备应具有足够的分辨力、准确度和稳定度，以保证误差极限不超过被测参数规定值的1/10。
测试设备必须经过计量且在检定有效期内。4.7.3. 1.2测试前准备
除另有规定外，被测虑源的预热时间为3～3min。4.7.3.2负载效应测试
4.7.3.2.1测试系统图
测试系统图见图 1。
可调稳。
压源。
4.7.3.2.2测试设备及其要求
可调稳压源：
b。负载装置,应为电阻性的:
C.直流数字电压表
4.7.3.2.3测试步
直流数字
电压表
按图1正确连接被电源及测试设备，采用四端线路，使电流端和测量端分开，以避免负载路径上测试点和被测电源输出岩之问的串联电阻：b使被测电源的输入电压为标称值，分别测试负载为最大额定值、最大额定值阶跃到最小额定值，最小额定值阶断到最大额定值时的输出电压，记为U.Ua、Uo。输出电压的试应在5t，～（5t，十10s）的时间闻间隔内进行其中，，瞬态恢复时间，见图2。11
TKAONKAca
