【电子行业标准(SJ)】 ＬＧ１－Ｂ－１０００型固定电感器详细规范

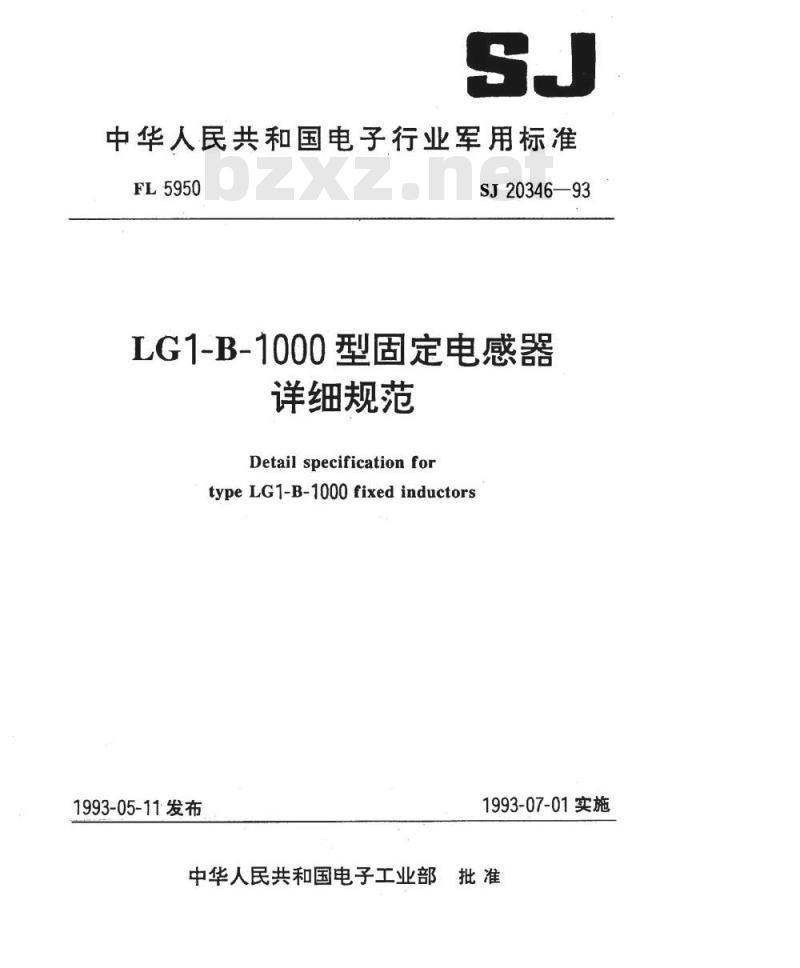

中华人民共和国电子行业军用标准FL5950
SJ20346—93
LG1-B-1000型固定电感器
详细规范
Detail specificationfor
typeLG1-B-1000fixed inductors1993-05-11发布
1993-07-01实施

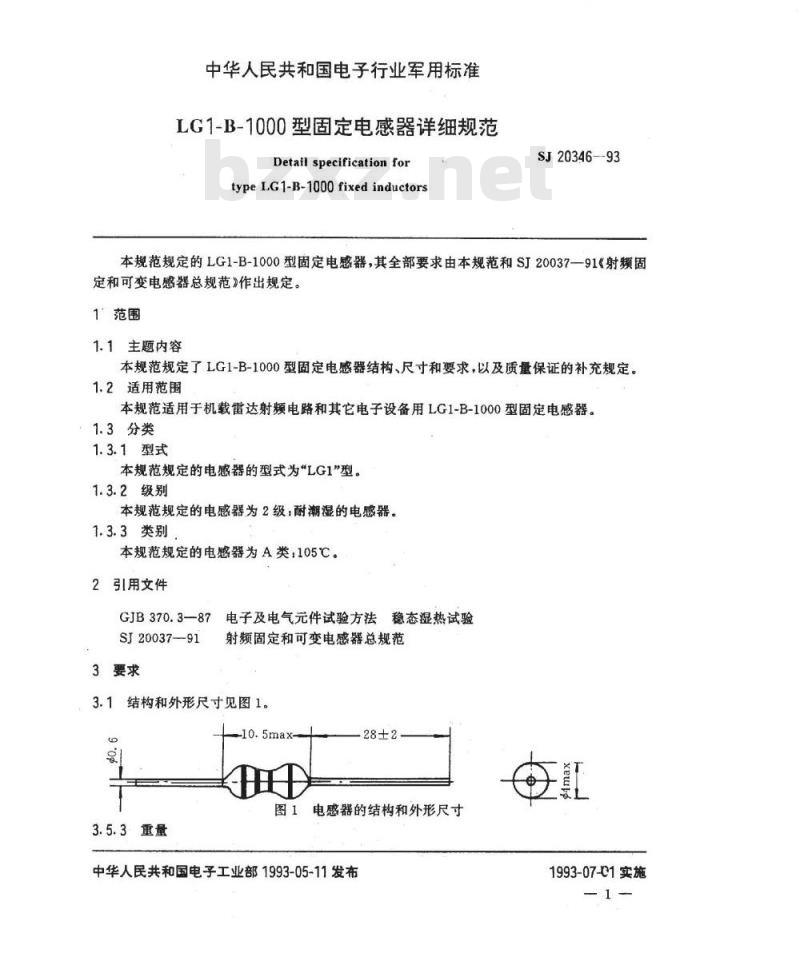

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准LG1-B-1000型固定电感器详细规范Detail specification for
typeLG1-B-1000 fixed inductorsSJ20346—93
本规范规定的LG1-B-1000型固定电感器，其全部要求由本规范和SJ20037—91《射频固定和可变电感器总规范》作出规定。1范围
1.1主题内容
本规范规定了LG1-B-1000型固定电感器结构、尺寸和要求，以及质量保证的补充规定。1.2适用范围
本规范适用于机载雷达射频电路和其它电子设备用LG1-B-1000型固定电感器。：1.3分类
1.3.1型式
本规范规定的电感器的型式为“LG1”型。1.3.2级别
本规范规定的电感器为2级，耐潮湿的电感器。1.3.3类别
本规范规定的电感器为A类：105℃。2引用文件
GJB370.3—87
SJ20037--91
3要求
电子及电气元件试验方法稳态湿热试验射频固定和可变电感器总规范
结构和外形尺寸见图1。
电感器的结构和外形尺寸
3.5.3重量
中华人民共和国电子工业部1993-05-11发布1993-07-01实施

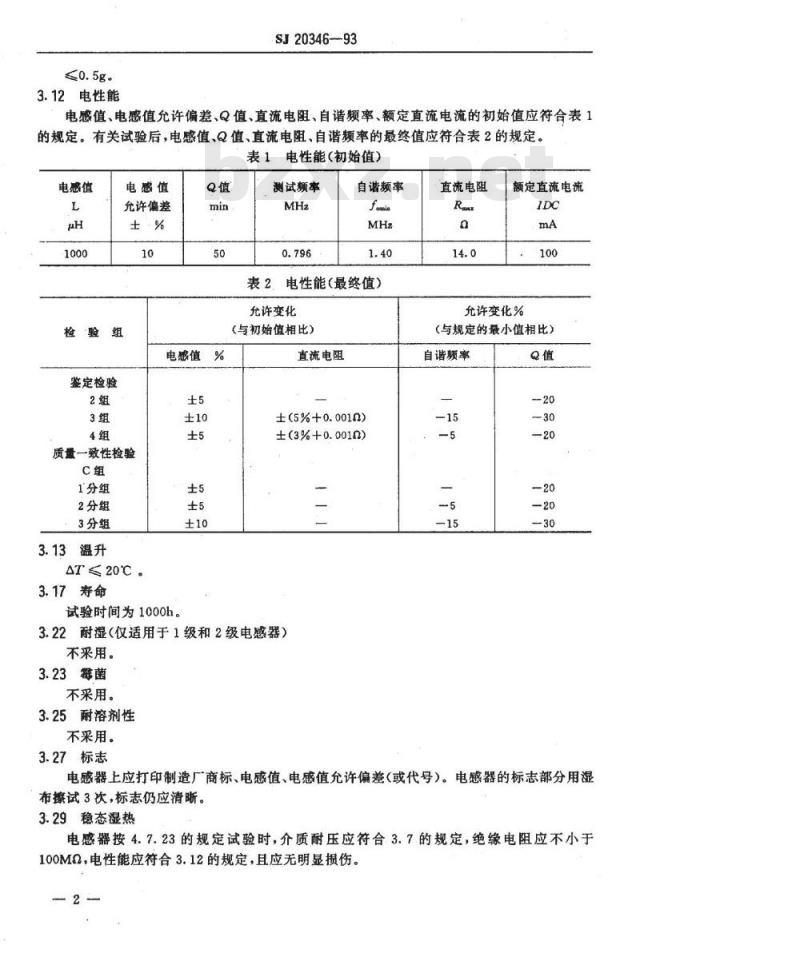

3.12电性能
SJ20346-93
电感值、电感值允许偏差、Q值、直流电阻、自谐频率、额定直流电流的初始值应符合表1的规定。有关试验后，电感值、Q值、真流电阻、自谐频率的最终值应符合表2的规定。表1电性能（初始值）
电感值
电感值
允许偏差
检验组
测试频率
自谐率
表2电性能（最终值）
允许变化
(与初始值相比）
电感值%
鉴定检验
质量一致性检验
1分组
2分组
3分组
3.13温升
AT≤20℃。
3.17寿命
试验时间为1000h。
直流电阻
±(5%+0.0010)
±（3%+0.0010)
3.22耐湿（仅适用于1级和2级电感器）不采用。
不采用。此内容来自标准下载网
3.25耐溶剂性
不采用。
3.27标志
直流电阻
额定直流电流
充许变化%
（与规定的最小值相比）
自谐频率
电感器上应打印制造厂商标、电感值、电感值允许偏差（或代号）。电感器的标志部分用湿布擦试3次，标志仍应清晰。
3.29稳态湿热
电感器按4.7.23的规定试验时，介质耐压应符合3.7的规定，绝缘电阻应不小于100M2，电性能应符合3.12的规定，且应无明显损伤。2

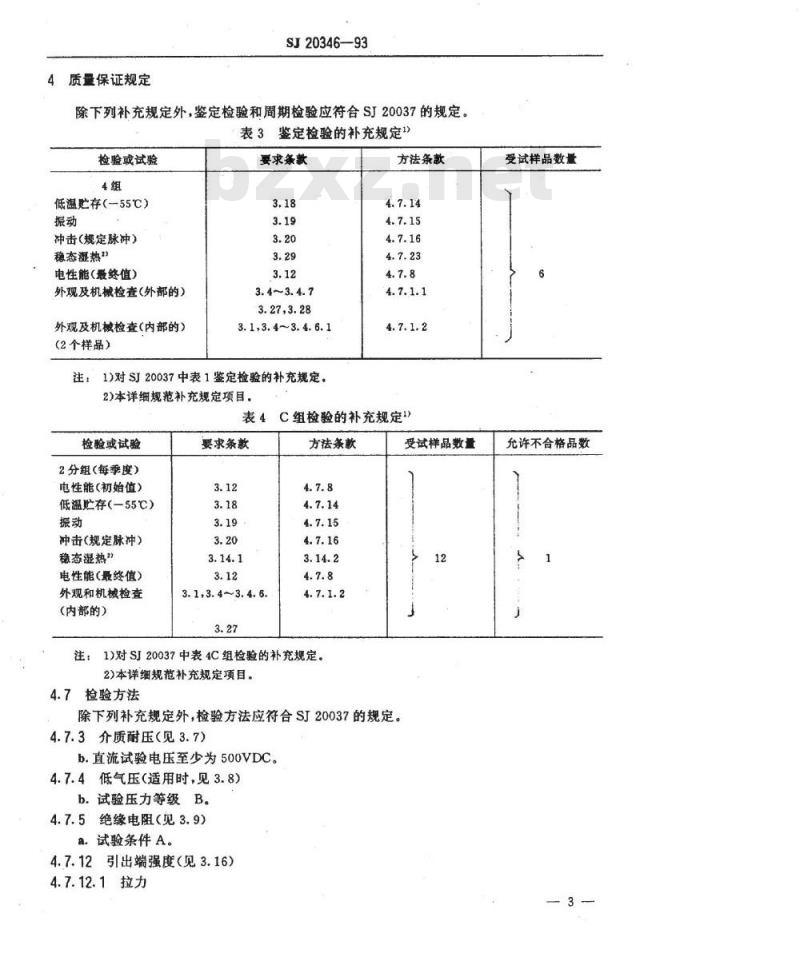

4质量保证规定
SJ20346-93
除下列补充规定外，鉴定检验和周期检验应符合SJ20037的规定。表3鉴定检验的补充规定1>
检验或试验
低温贮存（—55℃）
冲击(规定脉冲）
稳态湿热\
电性能（瑕终值）
外观及机械检查（外部的）
外观及机械检查（内部的）
（2个样品）
要求条款
3.4~3.4.7
3.27,3.28
3.1,3.4~3.4.6.1
注：1)对SJ20037中表1鉴定检验的补充规定。2)本详细规范补充规定项目。
方法条款
C组检验的补充规定1)
检验或试验
2分组（每季度）
电性能（初始值）
低温贮存（—55℃）
冲击(规定脉冲)
稳态湿热
电性能（最终值）
外观和机械检查
（内部的）
要求条款
3.1,3.4~3.4.6.
方法条款
注：1)对SJ20037中表4C组检验的补充规定。2)本详细规范补充规定项目。
4.7检验方法
除下列补充规定外，检验方法应符合SJ20037的规定。4.7.3介质耐压（见3.7）
b.直流试验电压至少为500VDC。4.7.4低气压（适用时，见3.8）b.试验压力等级B。
4.7.5绝缘电阻（见3.9)
a.试验条件A。
4.7.12引出端强度（见3.16）
4.7.12.1拉力
受试样品数量
受试样品数量
允许不合格品数
b.施加力15N。
4.7.12.2扭转
不采用。
4.7.12.3弯曲

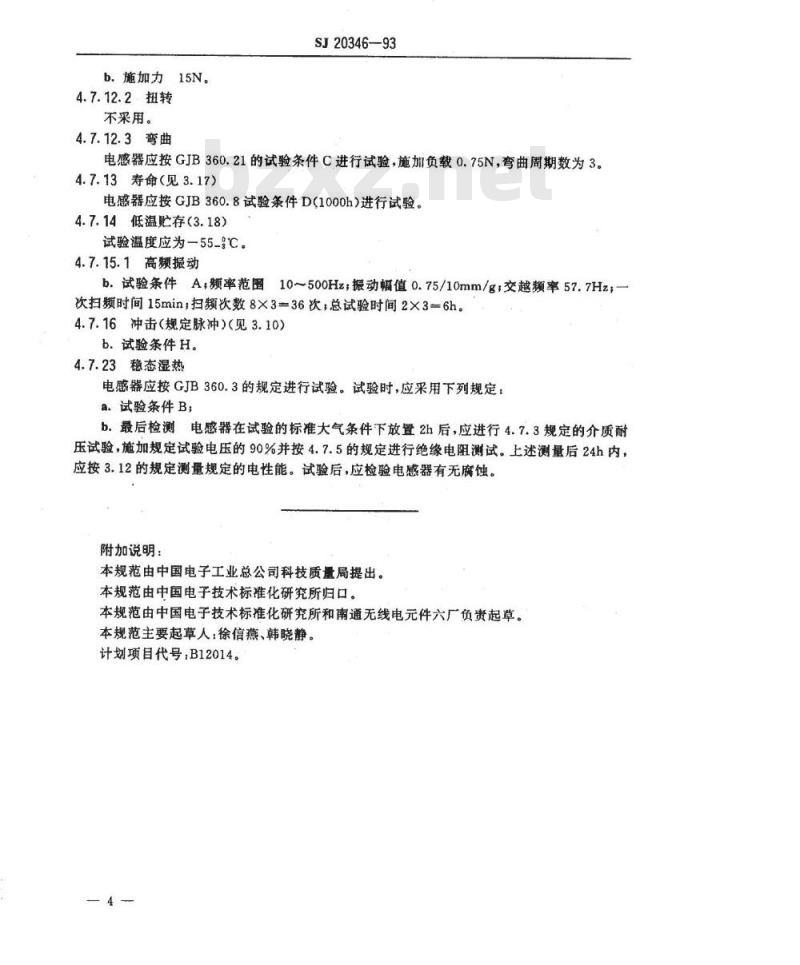

SJ20346—93
电感器应按GJB360.21的试验条件C进行试验，施加负载0.75N，弯曲周期数为3。4.7.13寿命（见3.17)
电感器应按GJB360.8试验条件D(1000h)进行试验。4.7.14低温贮存（3.18)
试验温度应为一55-℃。
4.7.15.1高频振动
b.试验条件A，频率范围10~500Hz；振动幅值0.75/10mm/g；交越频率57.7Hz；次扫频时间15min，扫频次数8×3=36次，总试验时间2×3=6h。4.7.16冲击规定脉冲）（见3.10）b.试验条件H。
4.7.23稳态湿热
电感器应按GJB360.3的规定进行试验。试验时，应采用下列规定：a.试验条件B；
b.最后检测电感器在试验的标准大气条件下放置2h后，应进行4.7.3规定的介质耐压试验，施加规定试验电压的90%并按4.7.5的规定进行绝缘电阻测试。上述测量后24h内，应按3.12的规定测量规定的电性能。试验后，应检验电感器有无腐蚀。附加说明：
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和南通无线电元件六厂负贵起草。本规范主要起草人：徐信燕、韩晓静。计划项目代号：B12014。
