【电子行业标准(SJ)】 ＪＣＷＧ３１型空气介质管状(活塞型)微调可变电容器详细规范

1范围
中华人民共和国电子行业军用标准JCWG31型
空气介质管状（活塞型）微调可变电容器详细规范
Detail spccification for air dielectric tubular(pistontype)trimmervariabiecapacitor.modelJCWG31SJ20033—92
本规范规定了JCWG31型空气介质管状（活塞型）微调可变电容器（以下简称电容器）的主要技术要求。该型电容器为密封型，在军用电子设备中作高频调谐用。JCWG31型电容器的完整要求，由本规范和SJ20032《空气介质管状（活塞型）微调可变电容器总规范》组成。除本规范规定外，均按SJ20032执行。2外形尺寸

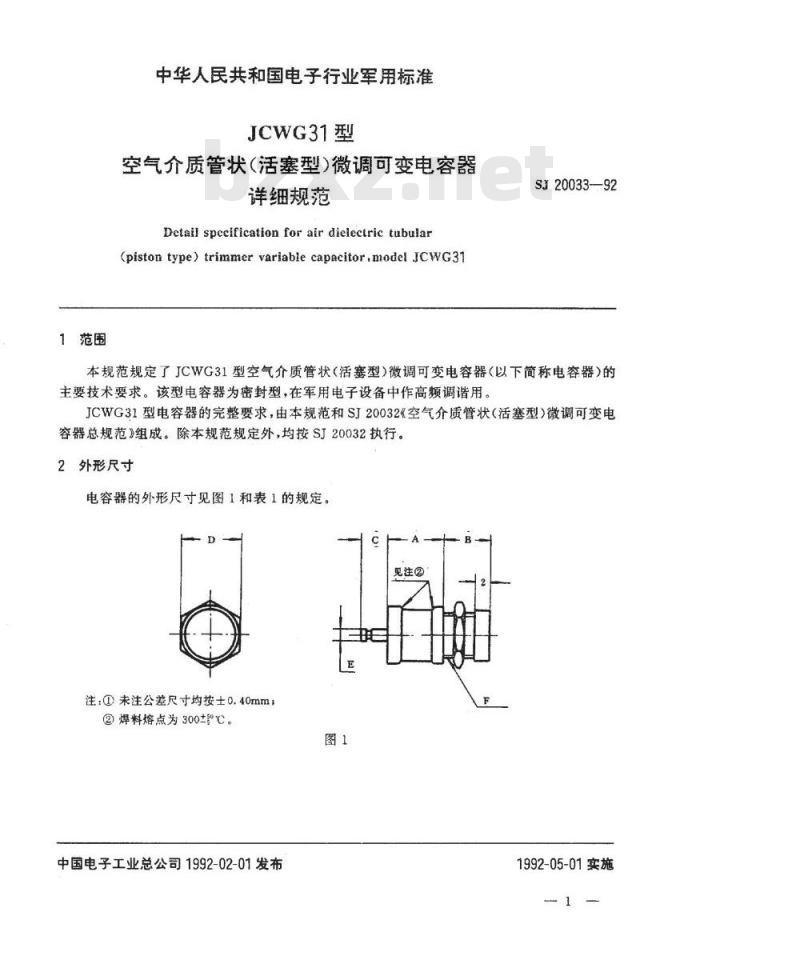

电容器的外形尺寸见图1和表1的规定。D
见注②
注：①末注公差尺寸均按士0.40mm；②焊料熔点为300±℃。
中国电子工业总公司1992-02-01发布1992-05-01实施
JCWG31J6
JCWG31J10
JCWG31J14
JCWG31J20

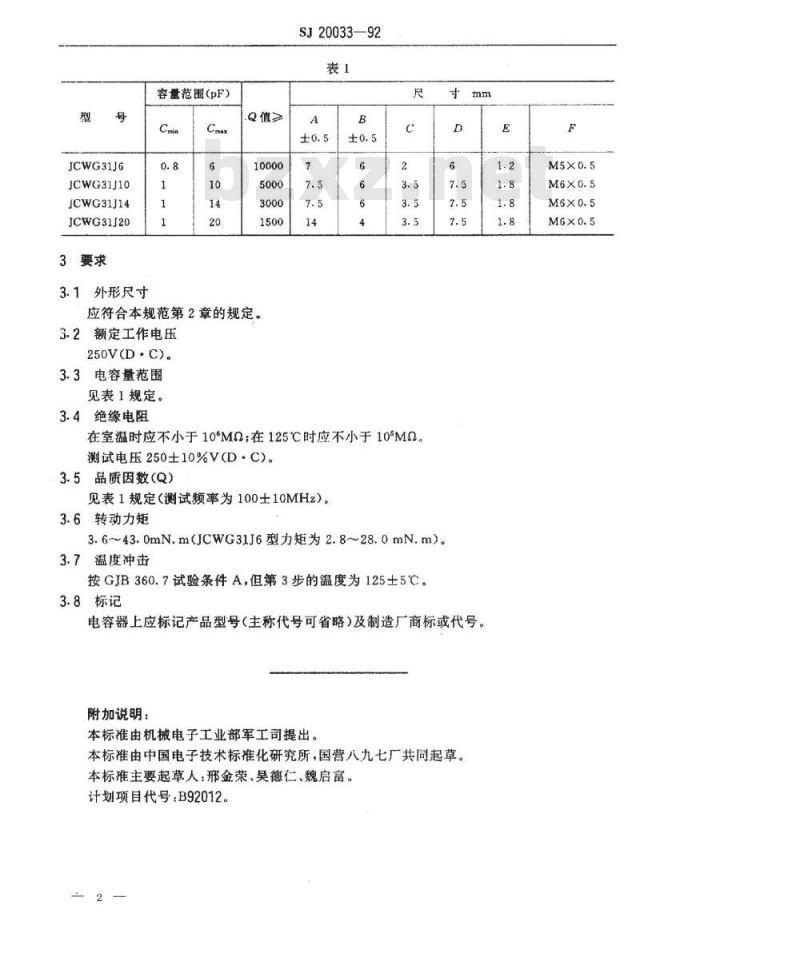

3要求
3.1外形尺寸
容量范围(pF)
应符合本规范第2章的规定。免费标准bzxz.net
3.2额定工作电压
250V(D·C)。
3.3电容量范围
见表1规定。
3.4绝缘电阻
SJ20033—92
在室温时应不小于10°M2；在125℃时应不小于10°Mα。测试电压250士10%V(D·C)。
3.5品质因数（Q）
见表1规定（测试频率为100士10MHz）。3.6转动力矩
3.6~43.0mN.m（JCWG31J6型力矩为2.8~28.0mN.m）。3.7温度冲击
按GJB360.7试验条件A，但第3步的温度为125±5C。3.8标记
电容器上应标记产品型号（主称代号可省略）及制造厂商标或代号。附加说明：
本标准由机械电子工业部军工司提出。本标准由中国电子技术标准化研究所，国营八九七厂共同起草。本标准主要起草人：邢金荣，德仁、魏启富。计划项目代号：B92012
