【林业行业标准(LY)】 辊筒运输机

中华人民共和国林业行业标准
主题内容与适用范围
LY/T 1168—95
本标准规定了辊简运输机的主参数、几何精度的检验项目和检验方法以及公差值、制造与验收技术条件。
本标准适用于人造板生产线中的辊筒运输机。2引用标准
GB5226机床电气设备通用技术条件ZBB97001人造板机械通用技术条件3简图

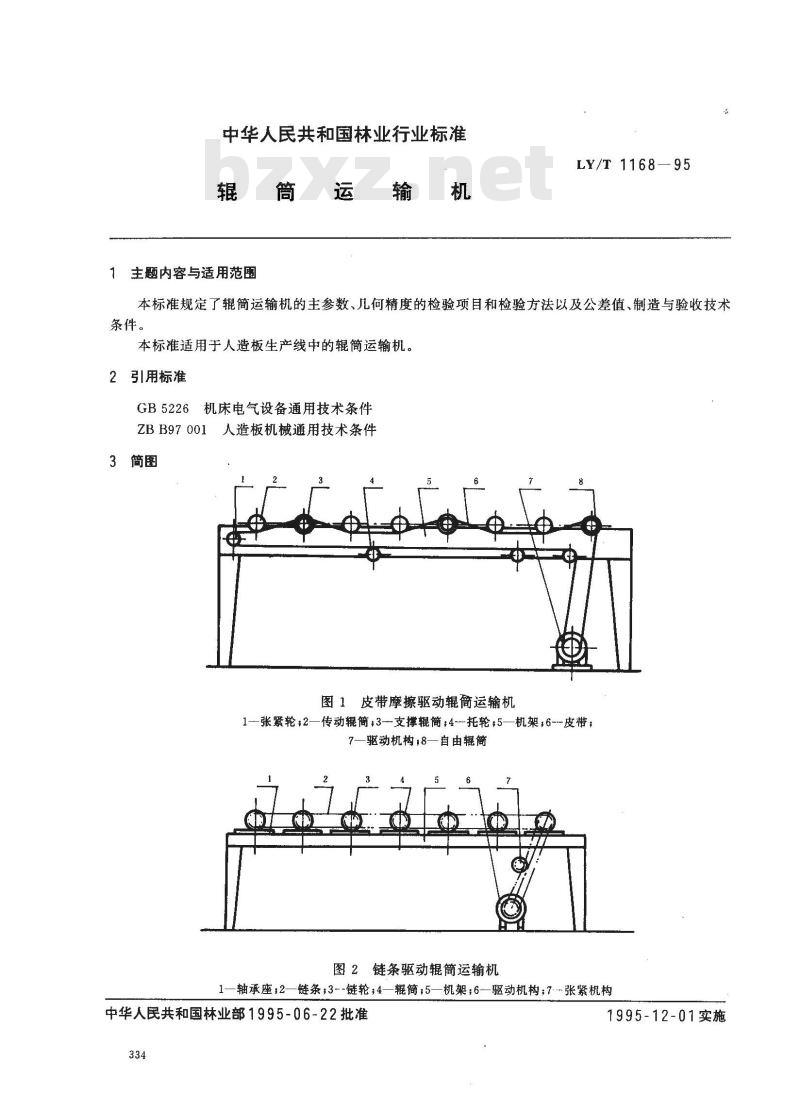

图1皮带摩擦驱动辊裔运输机
1--张紧轮；2—传动辊简?3--支撑辊简；4--托轮;5—机架，6---皮带；7—驱动机构;8—自由辊筒
图2链条驱动辊筒运输机
1轴承座；2—链条；3-链轮；4—简；5—机架；6—驱动机构；7-张紧机构中华人民共和国林业部1995-06-22批准334
1995-12-01实施

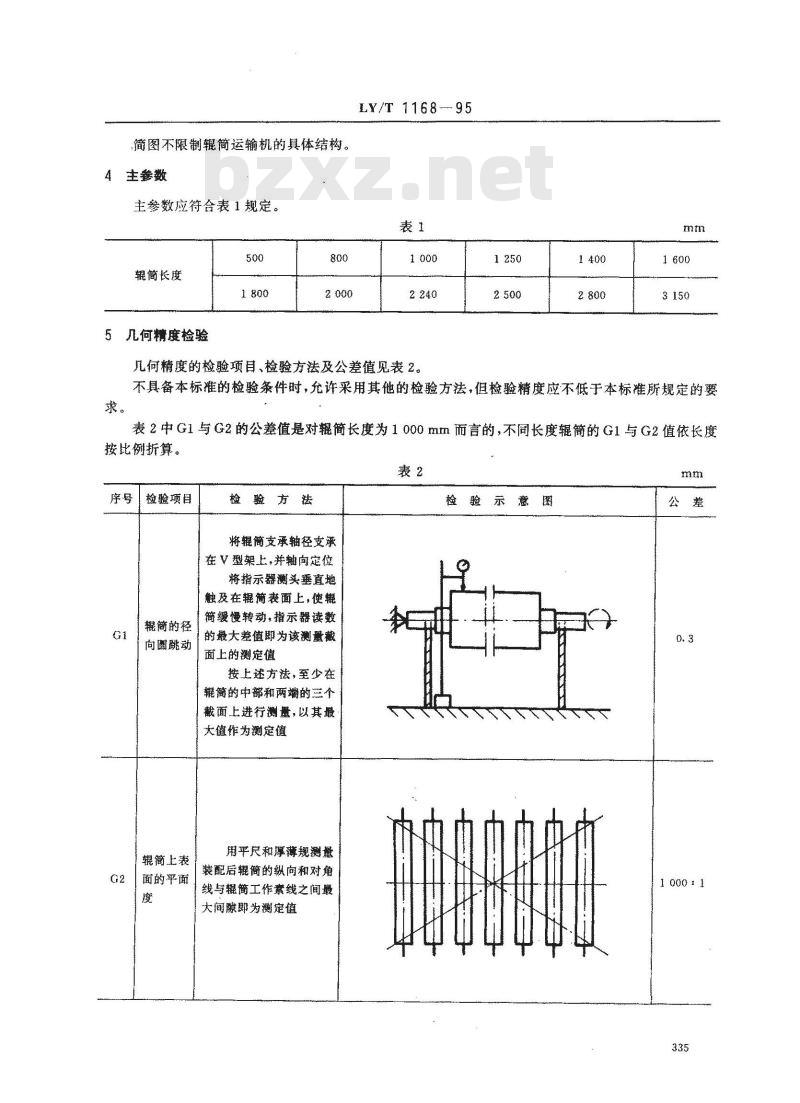

简图不限制简运输机的具体结构。4主参数
主参数应符合表1规定。
辊简长度wwW.bzxz.Net
5几何精度检验
LY/T 1168-95
几何精度的检验项目、检验方法及公差值见表2。1250
不具备本标准的检验条件时，允许采用其他的检验方法，但检验精度应不低于本标准所规定的要求。
表2中G1与G2的公差值是对辑简长度为1000mm而言的，不同长度简的G1与G2值依长度按比例折算。
序号！
检验项目
辊簡的径
向圆跳动
辊簡上表
面的平面
检验方法
将辊简支承轴径支承
在V型架上，并轴向定位
将指示器测头垂直地
触及在辊简表面上，使辊
簡缓慢转动，指示器读数
的最大差值为该测量裁
面上的测定值
按上述方法，至少在
辊简的中部和两端的三个
截面上进行测量，以其最
大值作为测定值
用平尺和厚薄规测景
装配后辊简的纵向和对角
线与辑简工作素线之间最
大间除为测定值
检验示意图
1000:1
检验项目
相邻辊简
检验方法
按图示位置测量相邻
辊簡两侧端部的间距差，
的平行度
以最大的间距差值为测定
6技术要求
LY/T 1168—95

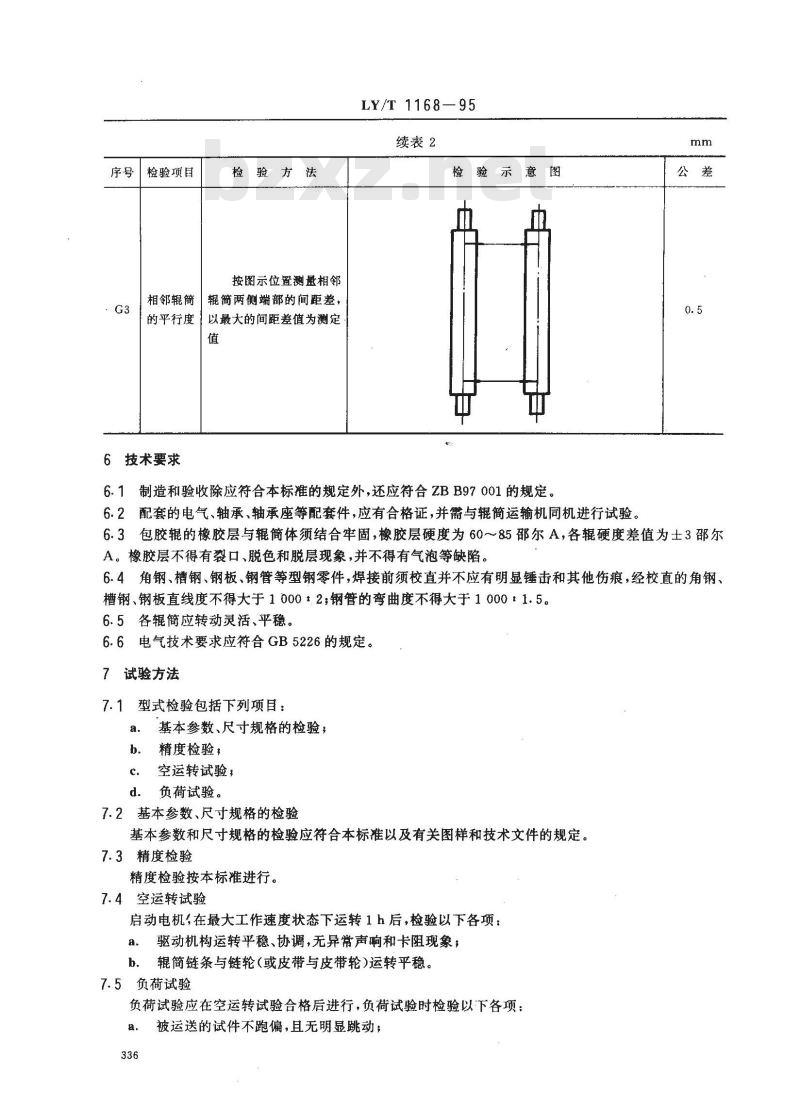

续表2
检验示意图
6.1制造和验收除应符合本标准的规定外，还应符合ZBB97001的规定。6.2配套的电气、轴承、轴承座等配套件，应有合格证，并需与辊筒运输机同机进行试验。mm
6.3包胶辊的橡胶层与辊筒简体须结合牢固，橡胶层硬度为60～85邵尔A，各辊硬度差值为士3邵尔A。橡胶层不得有裂口、脱色和脱层现象，并不得有气泡等缺陷。6.4角钢、槽钢、钢板、钢管等型钢零件，焊接前须校直并不应有明显锤击和其他伤痕，经校直的角钢、槽钢、钢板直线度不得大于10002；钢管的弯曲度不得大于1000：1.5。6.5各辊简应转动灵活、平稳。
6.6电气技术要求应符合GB5226的规定。7试验方法
7.1型式检验包括下列项目：
基本参数、尺寸规格的检验；
精度检验，
空运转试验；
负荷试验。
7.2基本参数、尺寸规格的检验
基本参数和尺寸规格的检验应符合本标准以及有关图样和技术文件的规定。7.3精度检验
精度检验按本标准进行。
7.4空运转试验
启动电机，在最大工作速度状态下运转1h后，检验以下各项：驱动机构运转平稳、协调，无异常声响和卡阻现象；a，
辊简链条与链轮(或皮带与皮带轮)运转平稳。h.
7.5负荷试验
负荷试验应在空运转试验合格后进行，负荷试验时检验以下各项：a.
被运送的试件不跑偏，且无明显跳动；LY/T 1168--95

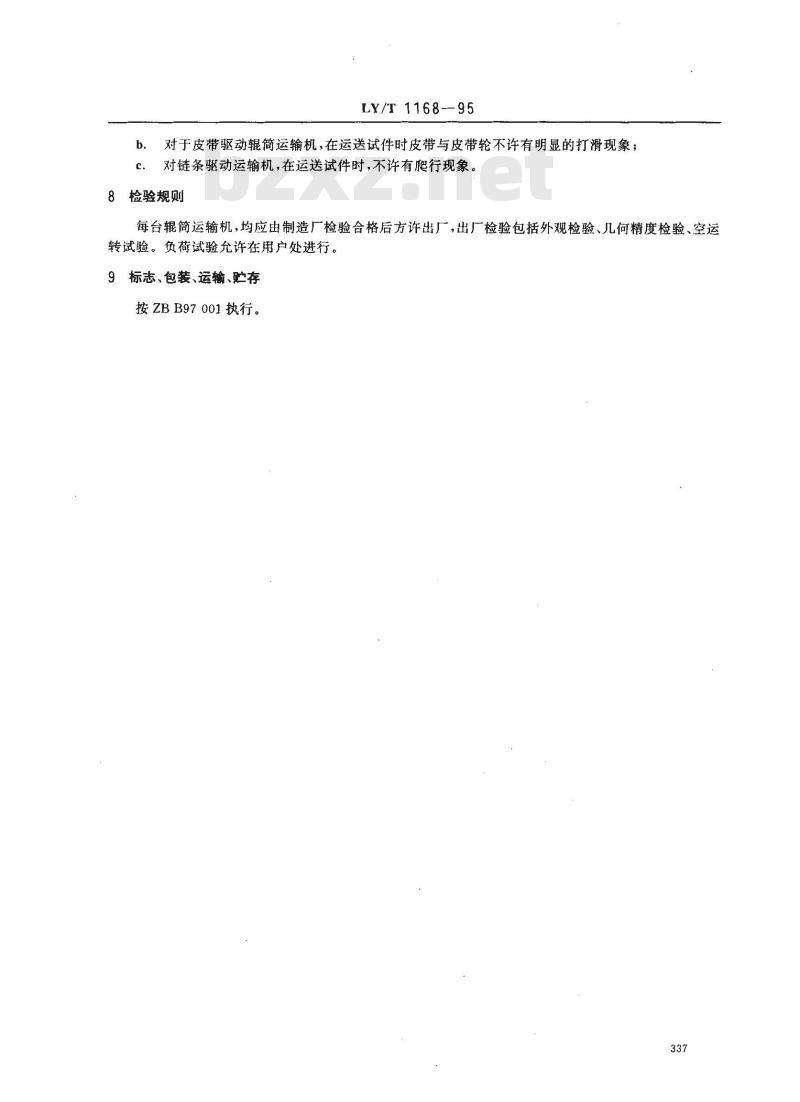

对于皮带驱动辊简运输机，在运送试件时皮带与皮带轮不许有明显的打滑现象；b.
对链条驱动运输机，在运送试件时，不许有爬行现象。c.
8检验规则
每台辊筒运输机，均应由制造厂检验合格后方许出厂，出厂检验包括外观检验、几何精度检验、空运转试验。负荷试验允许在用户处进行。9标志、包装、运输、贮存
按ZBB97001执行。
其他参数见表A1。
辊简直径
附加说明：
LY/T 1168--95

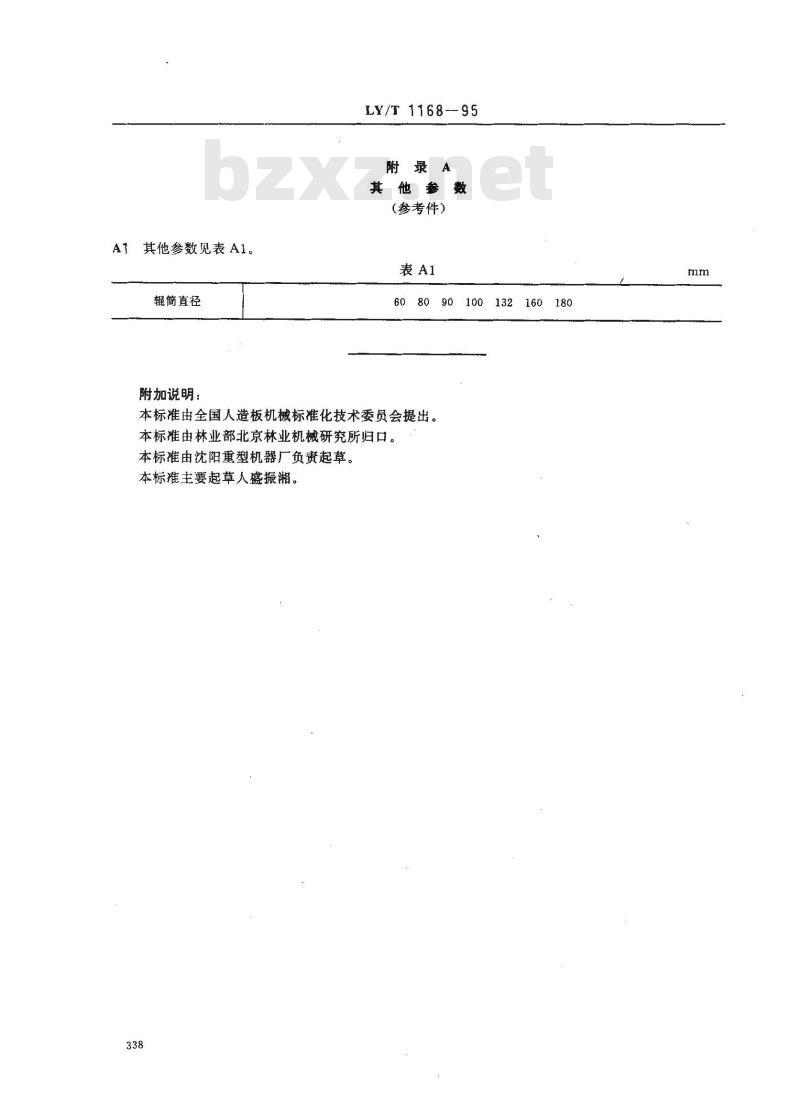

附录A
其他鑫数
（参考件）
608090100132160180
本标准由全国人造板机械标准化技术委员会提出。本标准由林业部北京林业机械研究所归口。本标准由沈阳重型机器厂负责起草。本标准主要起草人盛振湘。
