【教育行业标准(JY)】 皮肤结构模型技术条件

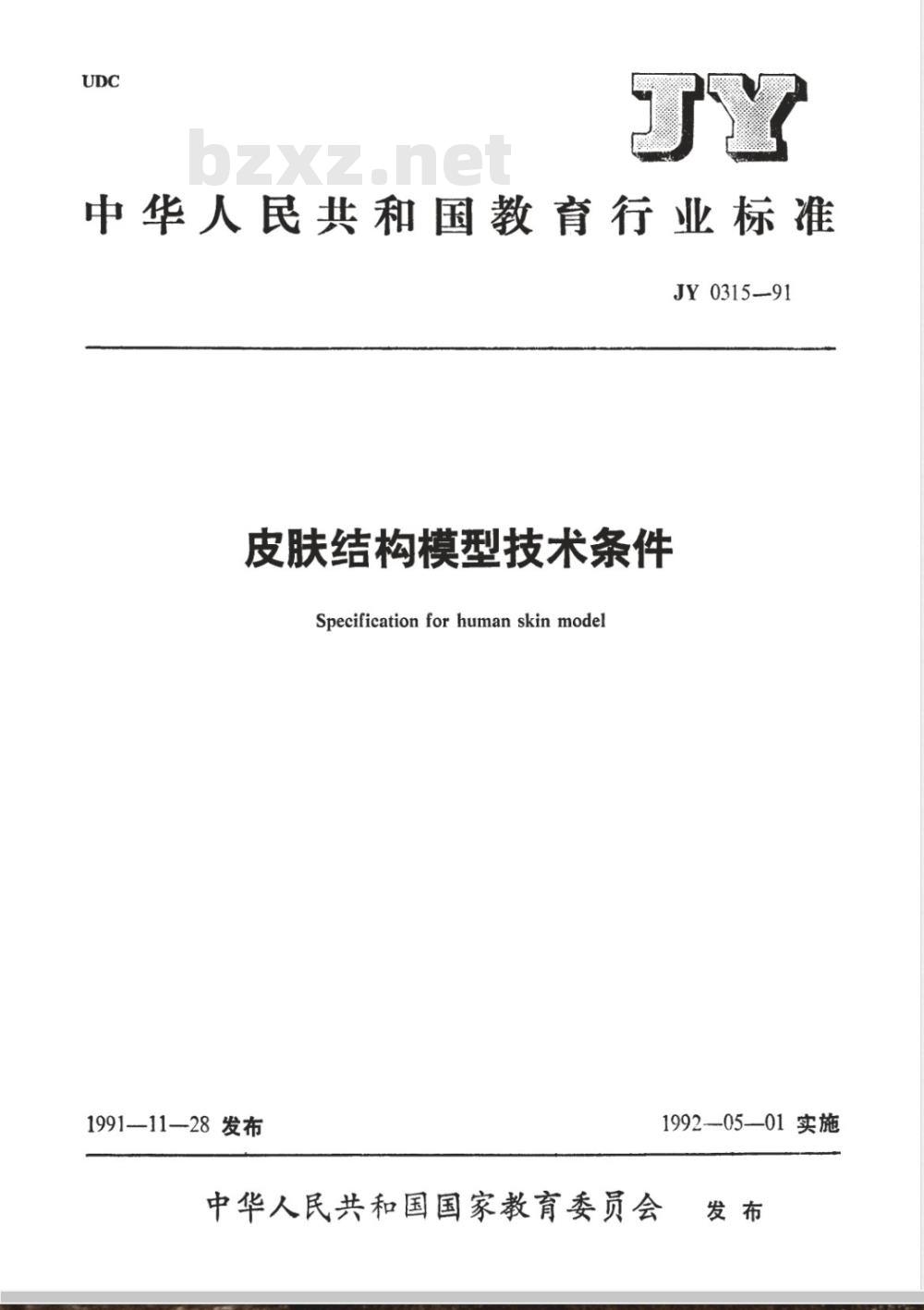

中华人民共和国教育行业标准
JY0315-91
皮肤结构模型技术条件
Specificationforhuman skinmodel1991—11—28发布
1992-05—01实施
中华人民共和国国家教育委员会发布

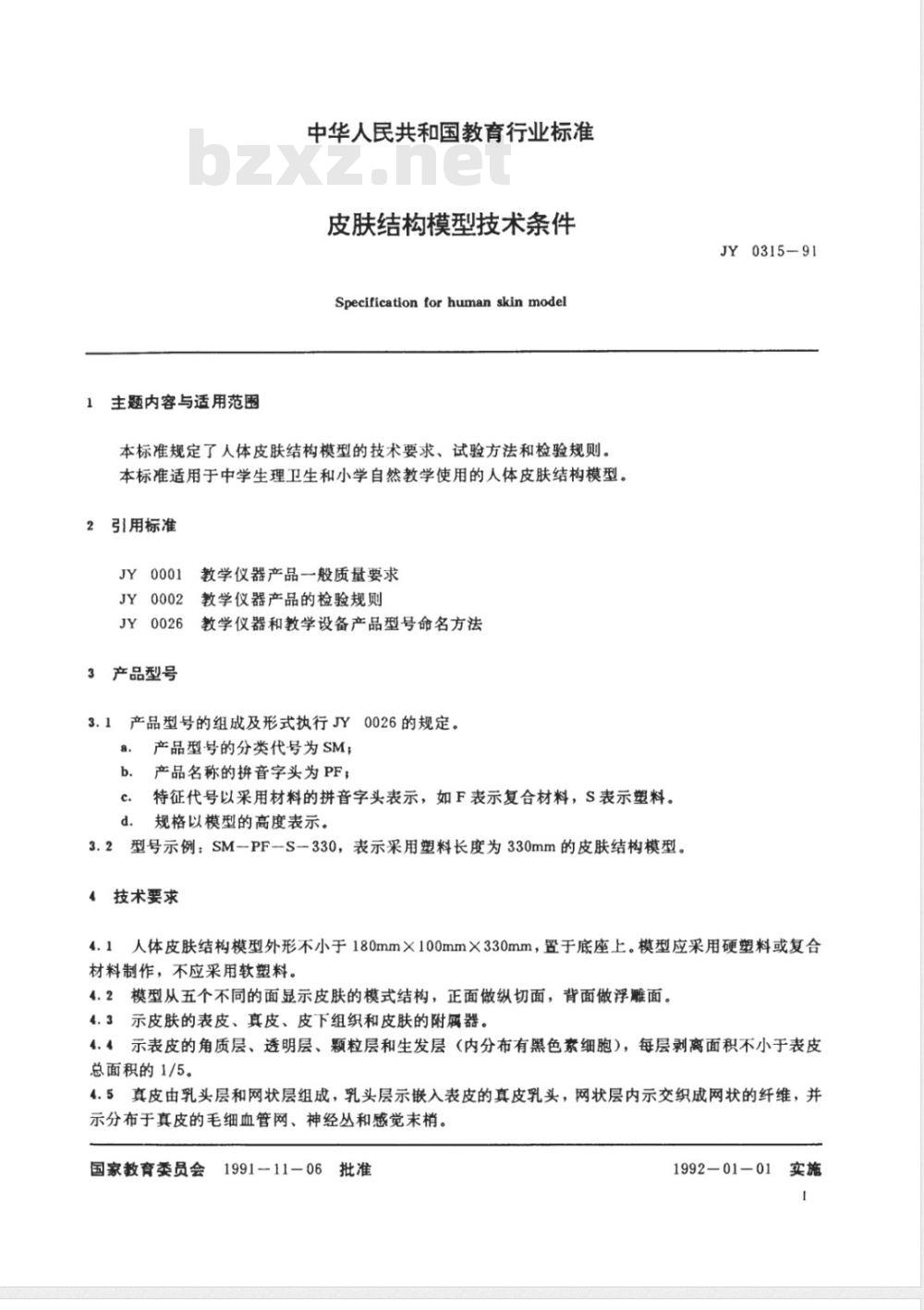

1主题内容与适用范围
中华人民共和国教育行业标准
皮肤结构模型技术条件
Specificationforhumanskinmodel本标准规定了人体皮肤结构模型的技术要求、试验方法和检验规则。本标准适用于中学生理卫生和小学自然教学使用的人体皮肤结构模型。2引用标准
JY0001教学仪器产品一般质量要求JY0002教学仪器产品的检验规则JY0026教学仪器和教学设备产品型号命名方法3产品型号
3.1产品型号的组成及形式执行JY0026的规定。a.
产品型号的分类代号为SM；
b.产品名称的拼音字头为PF；
特征代号以采用材料的拼音字头表示，如F表示复合材料，S表示塑料。c.
规格以模型的高度表示。
3.2型号示例：SM-PF-S-330，表示采用塑料长度为330mm的皮肤结构模型。4技术要求
JY0315-91
4.1人体皮肤结构模型外形不小于180mm×100mm×330mm，置于底座上。模型应采用硬塑料或复合材料制作，不应采用软塑料。
4.2模型从五个不同的面显示皮肤的模式结构，正面做纵切面，背面做浮雕面。4.3示皮肤的表皮、真皮、皮下组织和皮肤的附属器。4.4示表皮的角质层、透明层、颗粒层和生发层（内分布有黑色素细胞），每层剥离面积不小于表皮总面积的1/5。
4.5真皮由乳头层和网状层组成，乳头层示嵌入表皮的真皮乳头，网状层内示交织成网状的纤维，并示分布于真皮的毛细血管网、神经丛和感觉末梢。国家教育委员会
1991-11-06批准
1992-01-01实施
JY0315-91免费标准下载网bzxz

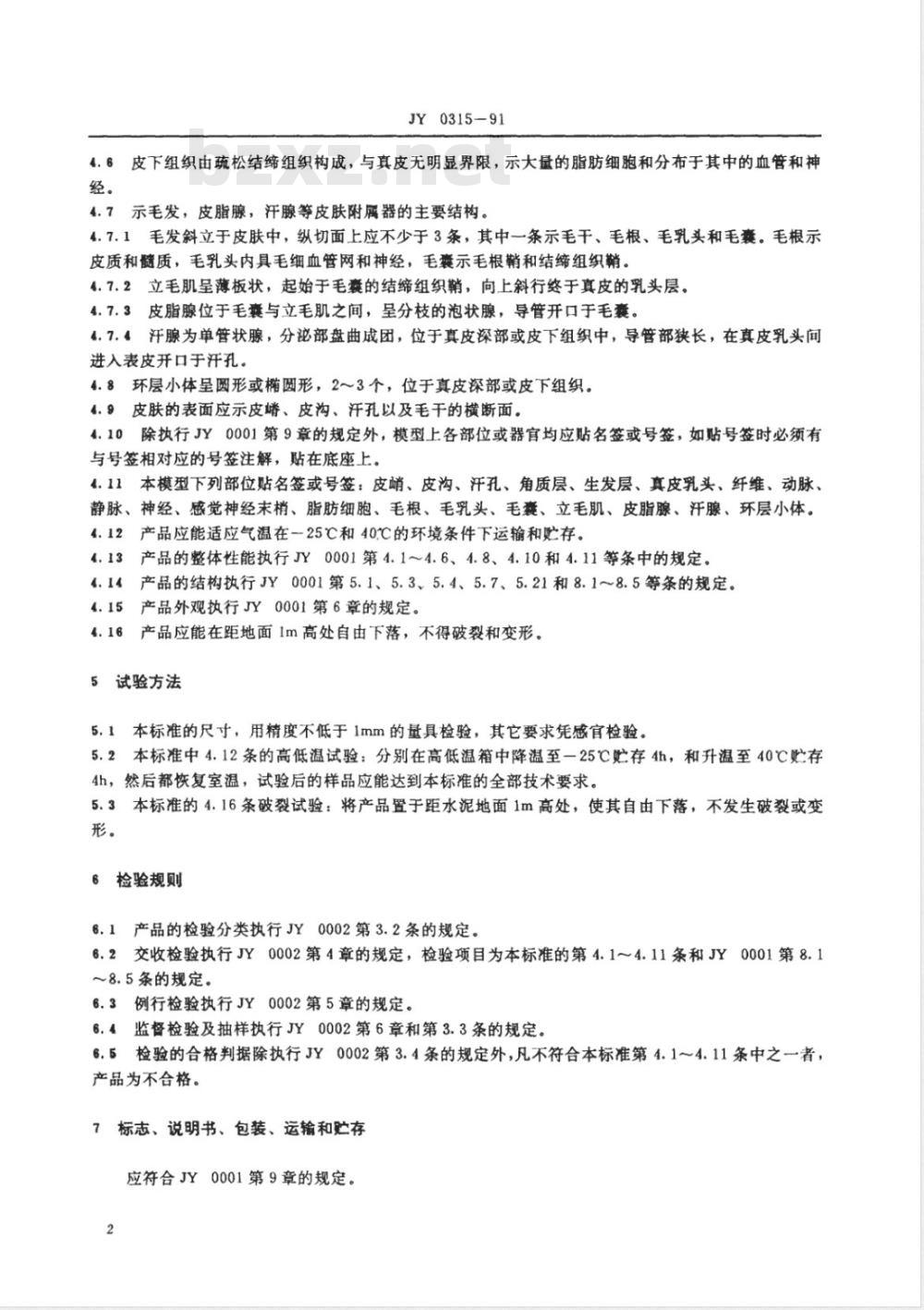

4.6皮下组织由疏松结缔组织构成，与真皮无明显界限，示大量的脂肪细胞和分布于其中的血管和神经。
4.7示毛发，皮脂腺，汗腺等皮肤附属器的主要结构。4.7.1毛发斜立于皮联中，纵切面上应不少手3条，其中一条示毛干、毛根、毛乳买和毛囊。毛根示皮质和髓质，毛乳头内具毛细血管网和神经，毛囊示毛根鞘和结缔组织鞘。4.7.2立毛肌呈薄板状，起始于毛囊的结缔组织鞘，向上斜行终于真皮的乳头层。4.7.3皮脂腺位于毛囊与立毛肌之间，呈分枝的泡状腺，导管开口于毛囊。4.7.4汗腺为单管状腺，分泌部盘曲成团，位于真皮深部或皮下组织中，导管部狭长，在真皮乳头间进入表皮开口于汗孔。
4.8环层小体呈圆形或椭圆形，2～3个，位于真皮深部或皮下组织。4.9皮肤的表面应示皮、皮沟、汗孔以及毛干的横断面。4.10除执行JY0001第9章的规定外，模型上各部位或器官均应贴名签或号签，如贴号签时必须有与号签相对应的号签注解，贴在底座上。4.11本模型下列部位贴名签或号签：皮峭、皮沟、汗孔、角质层、生发层、真皮乳头、纤维、动脉、静脉、神经、感觉神经末梢、脂肪细胞、毛根、毛乳头、毛囊、立毛肌、皮脂腺、汗腺、环层小体。4.12产品应能适应气温在一25℃和40℃的环境条件下运输和贮存。3产品的整体性能执行JY0001第4.1~4.6、4.8、4.10和4.11等条中的规定。4.13
4.14产品的结构执行JY0001第5.1、5.3、5.4、5.7、5.21和8.1~8.5等条的规定。4.15
产品外观执行JY0001第6章的规定。4.16
产品应能在距地面1m高处自由下落，不得破裂和变形。5试验方法
5.1本标准的尺寸，用精度不低于1mm的量具检验，其它要求凭感官检验。5.2本标准中4.12条的高低温试验：分别在高低温箱中降温至一25℃贮存4h，和升温至40℃贮存4h，然后都恢复室温，试验后的样品应能达到本标准的全部技术要求。5.3本标准的4.16条破裂试验：将产品置于距水泥地面1m高处，使其自由下落，不发生破裂或变形。
6检验规则
8.1产品的检验分类执行JY0002第3.2条的规定。6.2交收检验执行JY0002第4章的规定，检验项目为本标准的第4.1～4.11条和JY0001第8.1～8.5条的规定。
6.3例行检验执行JY0002第5章的规定。6.4监督检验及抽样执行JY0002第6章和第3.3条的规定。6.5检验的合格判据除执行JY0002第3.4条的规定外，凡不符合本标准第4.1～4.11条中之一者，产品为不合格。
7标志、说明书、包装、运输和贮存应符合JY0001第9章的规定。

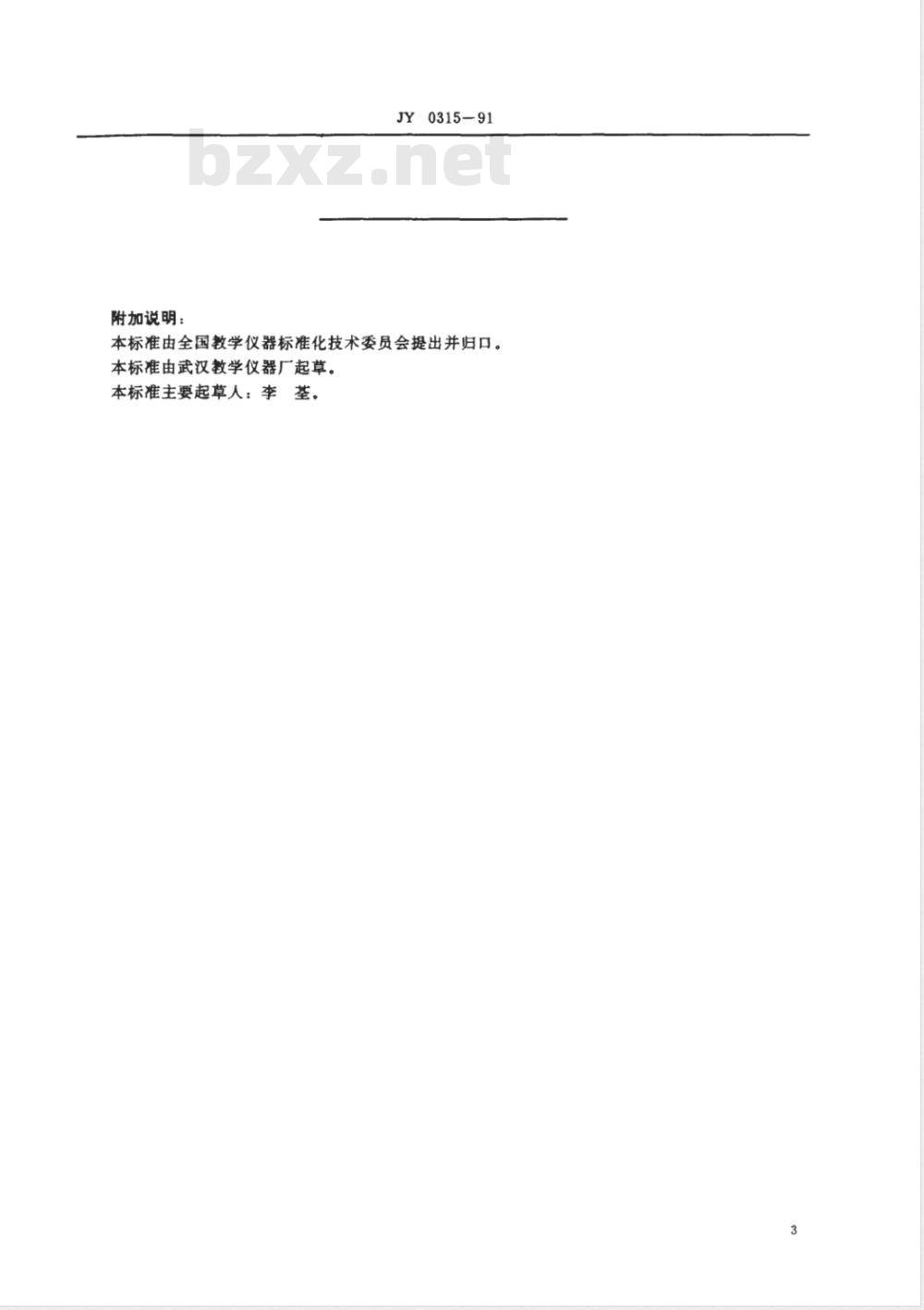

附加说明：
0315-91
本标准由全国教学仪器标准化技术委员会提出并归口。本标准由武汉教学仪器厂起草。本标准主要起草人：李荃。
