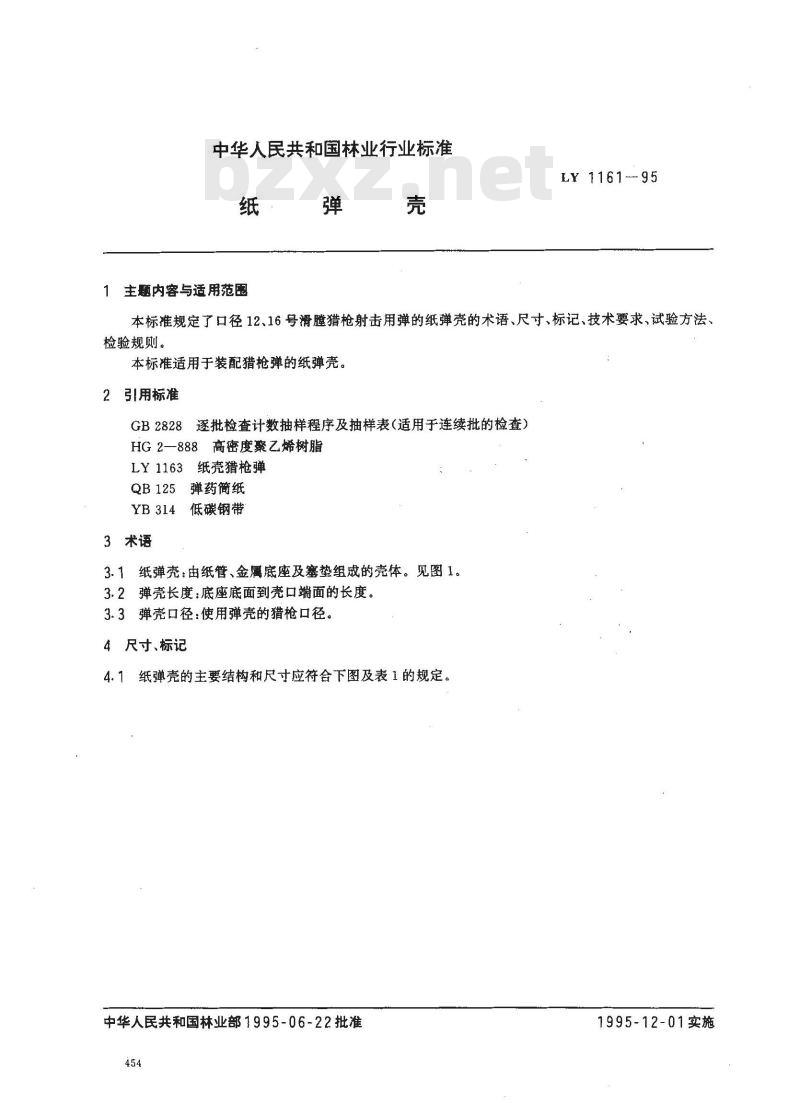

【林业行业标准(LY)】 纸弹壳

中华人民共和国林业行业标准
1主题内容与适用范围
LY 1161--95
本标准规定了口径12、16号滑膛猎枪射击用弹的纸弹壳的术语、尺寸、标记、技术要求、试验方法、检验规则。
本标准适用于装配猎枪弹的纸弹壳。2引用标准
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）HG2--888高密度聚乙烯树脂
LY1163纸壳猎枪弹
QB125弹药简纸
YB314低碳钢带
3术语
3.1纸弹壳：由纸管、金属底座及塞垫组成的壳体。见图1。3.2弹壳长度：底座底面到壳口端面的长度。3.3弹壳口径：使用弹壳的猎枪口径。4尺寸、标记
4.1纸弹壳的主要结构和尺寸应符合下图及表1的规定。中华人民共和国林业部1995-06-22批准454
1995-12-01实施
LY1161—95
纸弹壳

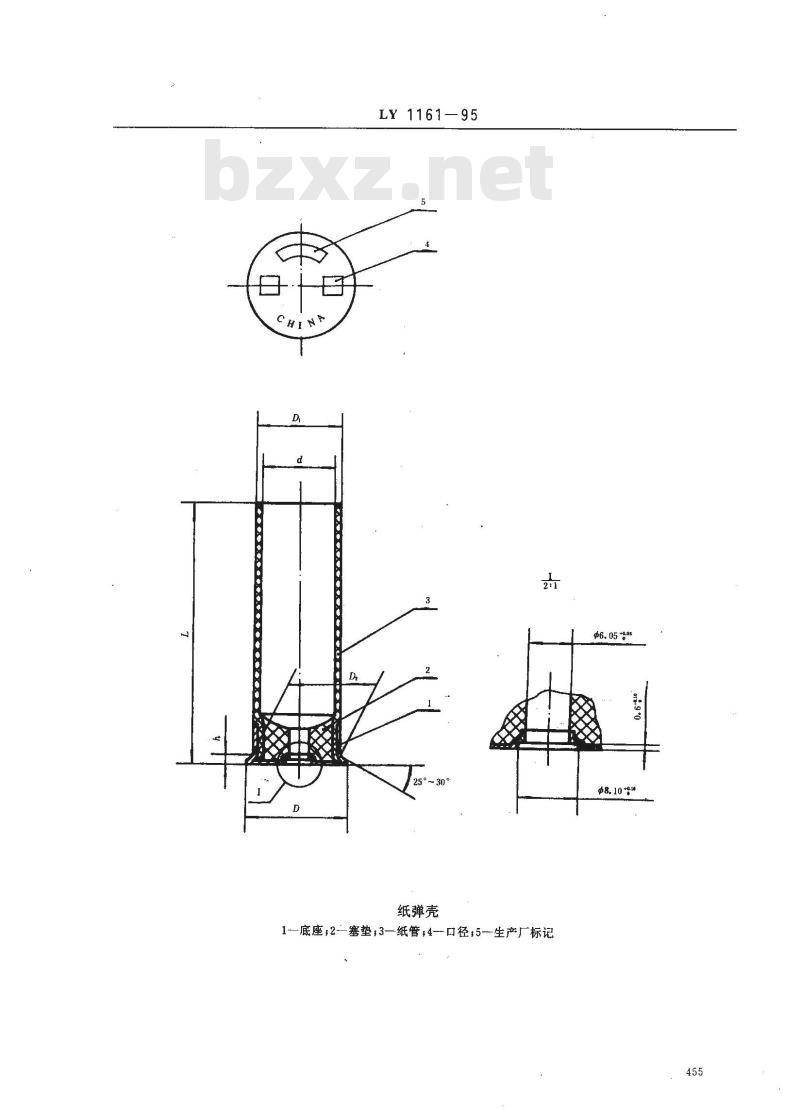

1—底座，2塞垫；3—纸管，4口径；5—生产厂标记p6.05 *g.o5
p8. 10 +ak
底缘直径
22.45-8.20
20.65-8.20
4.3标高示例
壳口外径
20.20-8.25
18.55-8.25
LY 1161-95

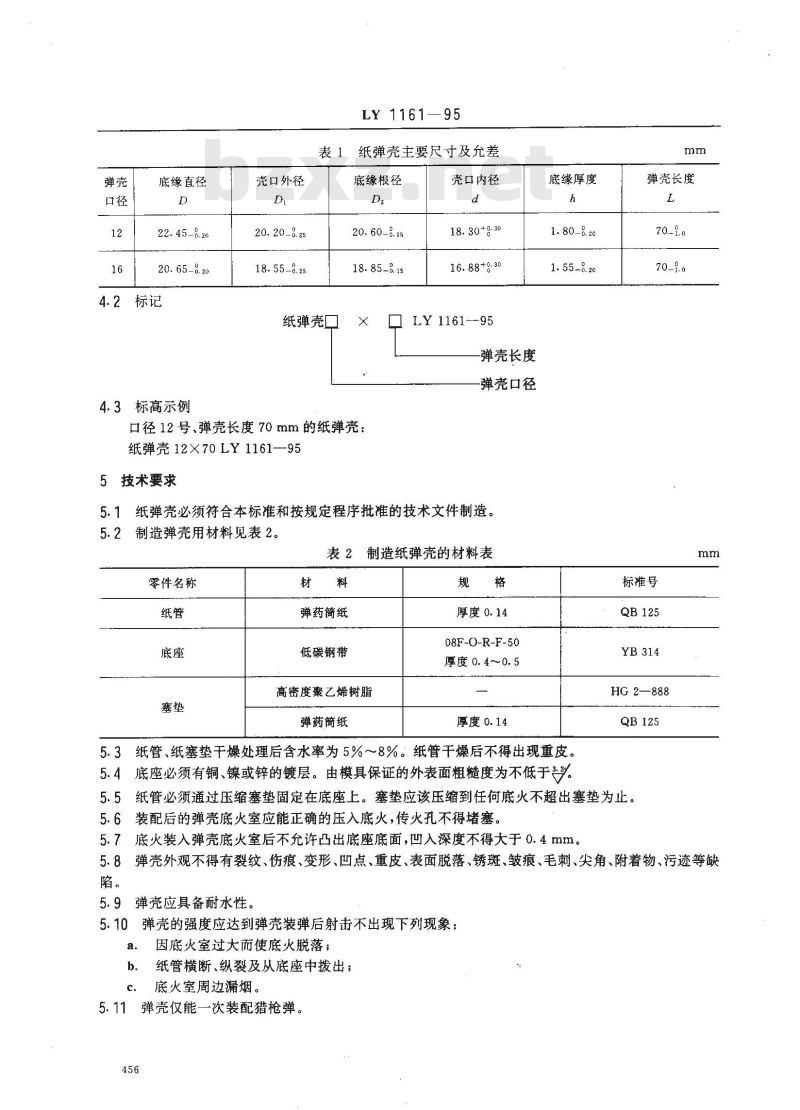

纸弹壳主要尺寸及允差
底缘根径
20.60-8.15
18.85-8.15
纸弹壳
口径12号、弹壳长度70mm的纸弹壳：纸弹壳12×70LY1161—95
技术要求
壳口内径
18.30+g.30
16.88+:30
LY1161-95
弹壳长度
弹壳口径
纸弹壳必须符合本标准和按规定程序批准的技术文件制造。5.1
制造弹壳用材料见表2。
制造纸弹壳的材料表
零件名称
弹药简纸
低碳钢带
高密度聚乙烯树脂
弹药簡纸
厚度0.14
08F-O-R-F-50
厚度0.4~0.5
厚度0.14
底缘厚度
1.80-8.20
1. 55-8.20
5.3纸管、纸塞垫干燥处理后含水率为5%～8%。纸管干燥后不得出现重皮。5.4底座必须有铜、镍或锌的镀层。由模具保证的外表面粗糙度为不低于。mm
弹壳长度
标准号
HG 2—888
5.5纸管必须通过压缩塞垫固定在底座上。塞垫应该压缩到任何底火不超出塞垫为止。5.6装配后的弹壳底火室应能正确的压入底火，传火孔不得堵塞。5.7底火装入弹壳底火室后不允许凸出底座底面，凹入深度不得大于0.4mm。5.8弹壳外观不得有裂纹、伤痕、变形、凹点、重皮、表面脱落、锈斑、皱痕、毛刺、尖角、附着物、污迹等缺陷。
5.9弹壳应具备耐水性。
5.10弹壳的强度应达到弹壳装弹后射击不出现下列现象因底火室过大而使底火脱落；
纸管横断、纵裂及从底座中拨出；b.
底火室周边漏烟。
5.11弹壳仅能一次装配猎枪弹。456

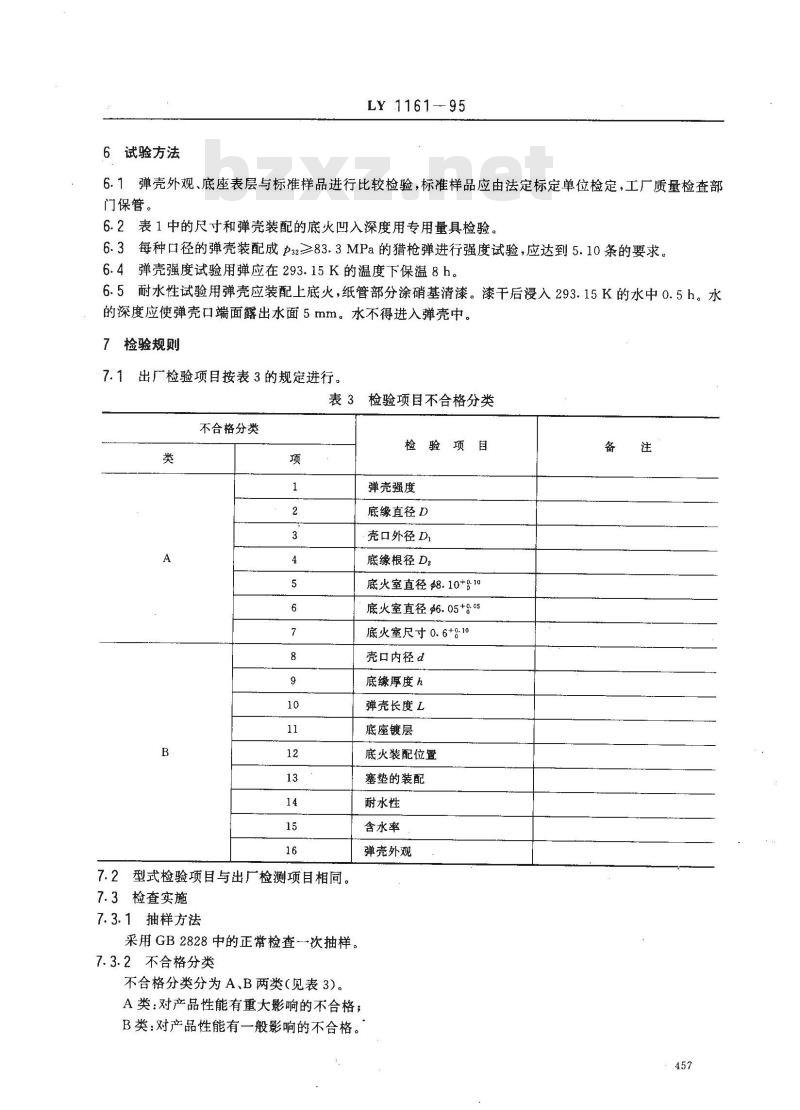

6试验方法
LY 1161-95
6.1弹壳外观、底座表层与标准样品进行比较检验，标准样品应由法定标定单位检定，工厂质量检查部门保管。
6.2表1中的尺寸和弹壳装配的底火凹入深度用专用量具检验。6.3每种口径的弹壳装配成p32≥83.3MPa的猎枪弹进行强度试验，应达到5.10条的要求。6.4弹壳强度试验用弹应在293.15K的温度下保温8h。6.5耐水性试验用弹壳应装配上底火，纸管部分涂硝基清漆。漆干后浸入293.15K的水中0.5h。水的深度应使弹壳口端面露出水面5mm。水不得进入弹壳中。7
检验规则
7.1出厂检验项目按表3的规定进行。表3检验项目不合格分类
不合格分类
7.2型式检验项目与出厂检测项目相同。7.3检查实施
7.3.1抽样方法
采用GB2828中的正常检查--次抽样。7.3.2不合格分类
不合格分类分为A、B两类（见表3）。检验
弹壳强度
底缘直径D
壳口外径D
底缘根径D，
底火室直径48.10+g.10
底火室直径46.05+9.0s
底火室尺寸0.6+810
壳口内径d
底缘厚度h
弹壳长度L
底座镀层
底火装配位置
塞垫的装配
耐水性
含水率
弹壳外观Www.bzxZ.net
A类：对产品性能有重大影响的不合格；B类：对产品性能有一般影响的不合格。备

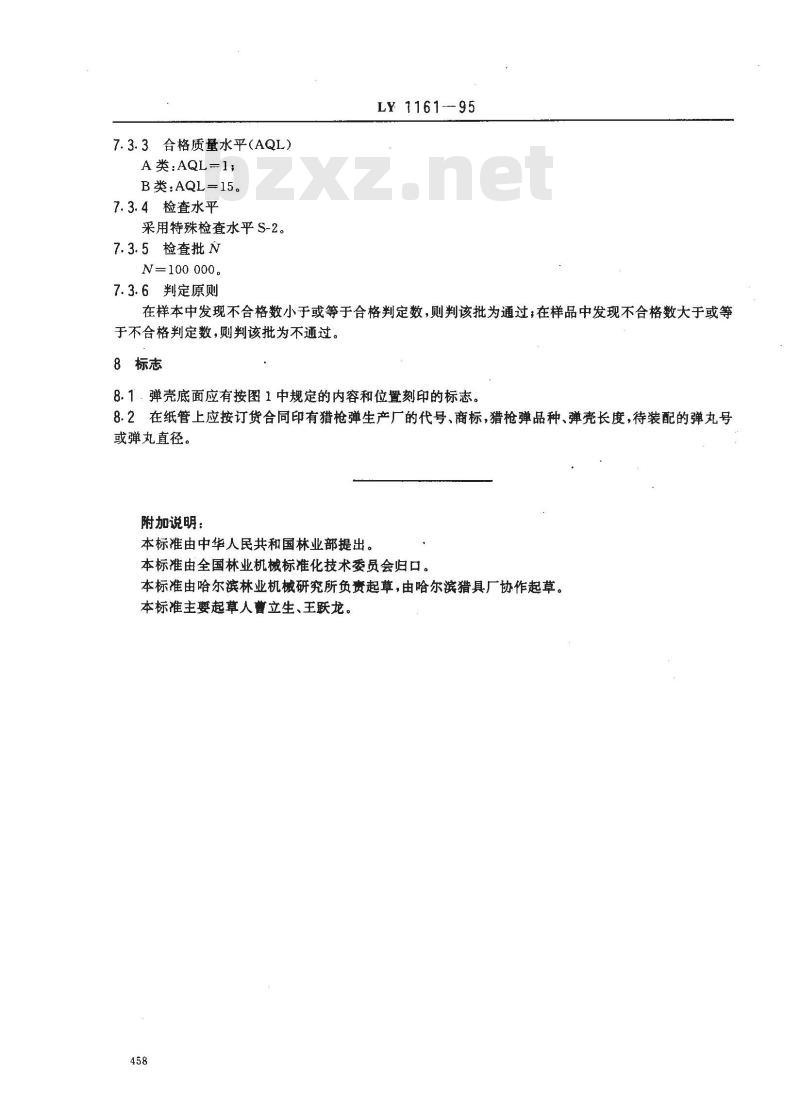

7.3.3合格质量水平（AQL）
A类:AQL-1;
B类:AQL=15。
7.3.4检查水平
采用特殊检查水平S-2。
7.3.5检查批N
N=100 000。
7.3.6判定原则
LY 1161--95
在样本中发现不合格数小于或等于合格判定数，则判该批为通过；在样品中发现不合格数大于或等于不合格判定数，则判该批为不通过，8标志
8.1.弹壳底面应有按图1中规定的内容和位置刻印的标志8.2在纸管上应按订货合同印有猎枪弹生产厂的代号、商标，猎枪弹品种、弹壳长度，待装配的弹丸号或弹丸直径。
附加说明：
本标准由中华人民共和国林业部提出。本标准由全国林业机械标准化技术委员会归口。本标准由哈尔滨林业机械研究所负责起草，由哈尔滨猎具厂协作起草。本标准主要起草人曹立生、王跃龙。458
