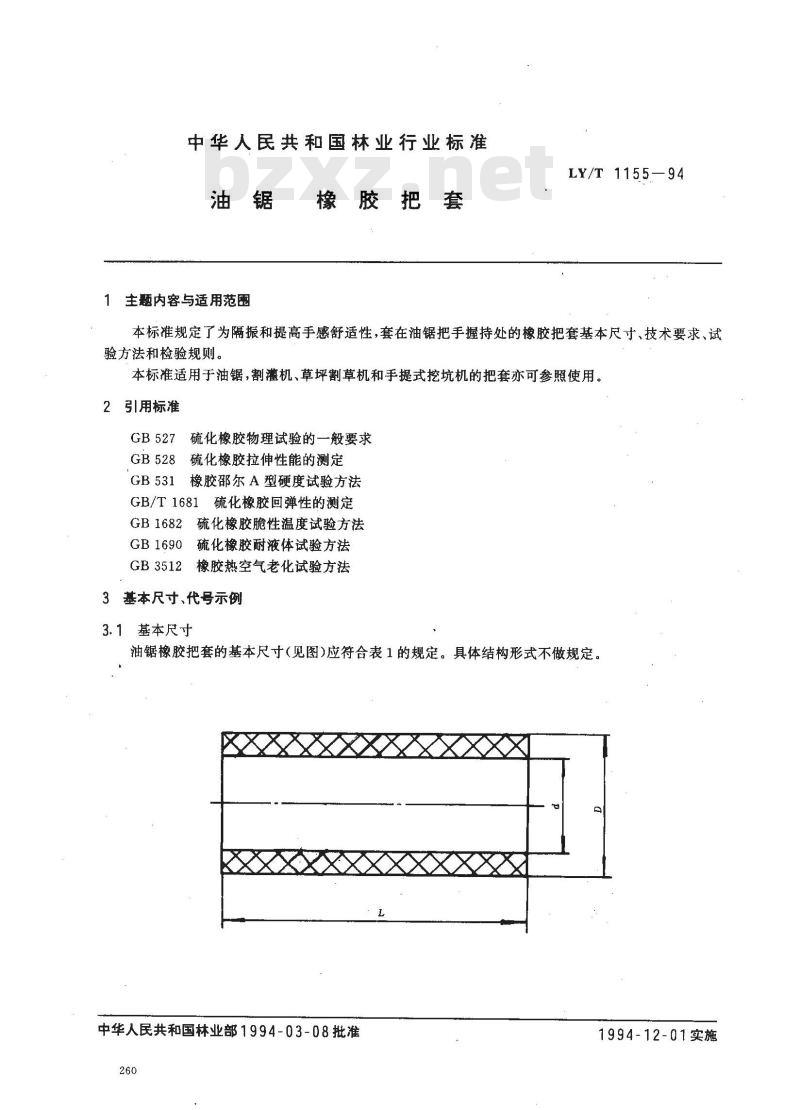

【林业行业标准(LY)】 油锯 橡胶把套

中华人民共和国林业行业标准
主题内容与适用范围
橡胶把
LY/T 1155—94
本标准规定了为隔振和提高手感舒适性，套在油锯把手握持处的橡胶把套基本尺寸、技术要求、试验方法和检验规则。
本标准适用于油锯，割灌机、草坪割草机和手提式挖坑机的把套亦可参照使用。2引用标准
GB 531
硫化橡胶物理试验的一般要求
硫化橡胶拉伸性能的测定
橡胶邵尔A型硬度试验方法
GB/T1681硫化橡胶回弹性的测定GB1682硫化橡胶脆性温度试验方法GB 1690
GB 3512
硫化橡胶耐液体试验方法
橡胶热空气老化试验方法
3基本尺寸、代号示例
3.1基本尺寸
油锯橡胶把套的基本尺寸(见图)应符合表1的规定。具体结构形式不做规定。XXXX
中华人民共和国林业部1994-03-08批准260
1994-12-01实施
基本尺寸
代号示例
极限偏差

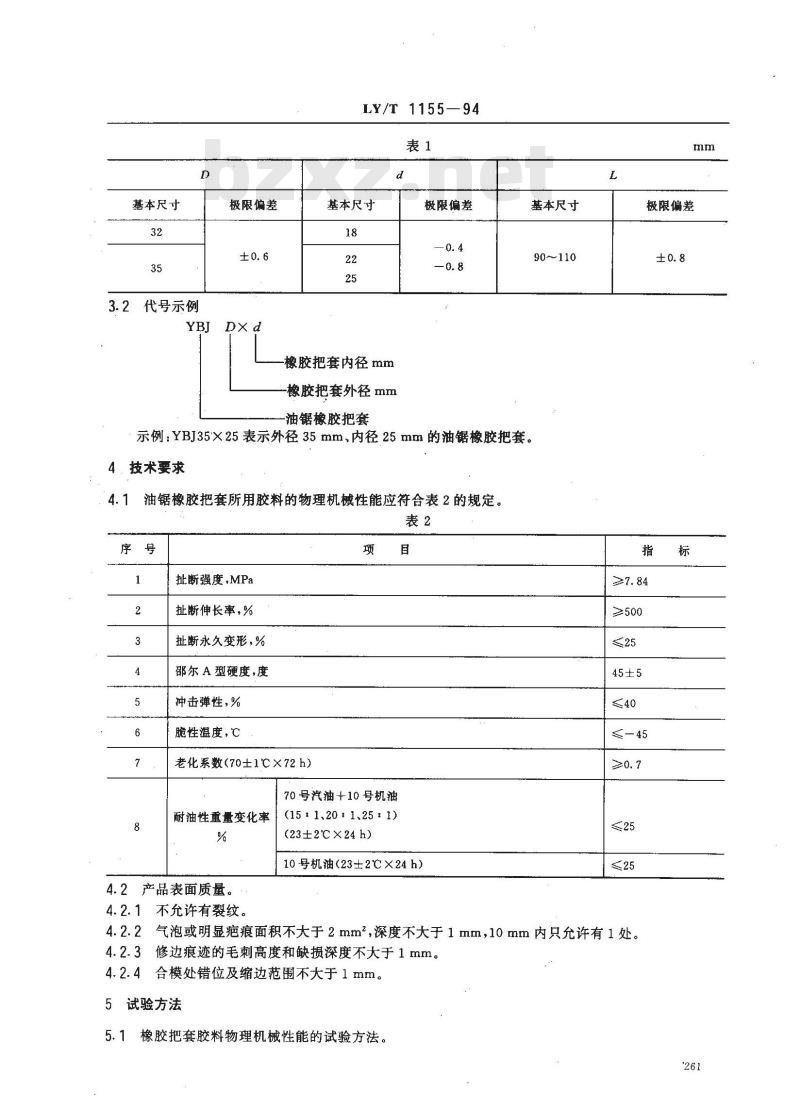

LY/T 1155—94
基本尺寸
橡胶把套内径mm
橡胶把套外径 mm
油锯橡胶把套
极限偏差
示例：YBJ35X25表示外径35mm，内径25mm的油锯橡胶把套。4、技术要求
油锯橡胶把套所用胶料的物理机械性能应符合表2的规定。表2
扯断强度,MPa
扯断伸长率,%
扯断永久变形,%
邵尔A型硬度，度
冲击弹性，%
脆性温度，℃
老化系数（70±1℃×72h）
70号汽油+10号机油
耐油性重量变化率
4.2产品表面质量。
4.2.1不允许有裂纹。
(15#1、20 #1.25:1)
(23±2℃×24 h)
10号机油（23±2℃×24h）
基本尺寸
90～110
极限偏差
≥500
4.2.2气泡或明显疤痕面积不大于2mm2，深度不大于1mm，10mm内只允许有1处。4.2.3修边痕迹的毛刺高度和缺损深度不大于1mm。4.2.4合模处错位及缩边范围不大于1mm。5试验方法
橡胶把套胶料物理机械性能的试验方法。5.1

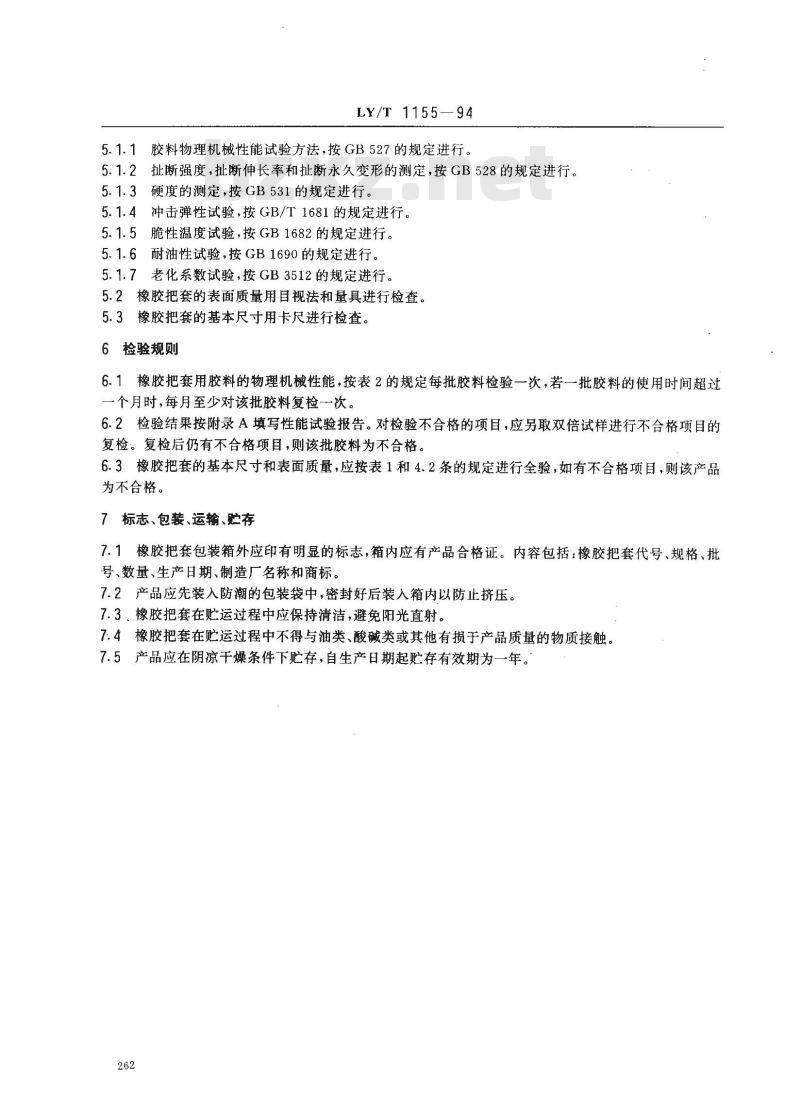

LY/T1155—94
5.1.1胶料物理机械性能试验方法，按GB527的规定进行。5.1.2扯断强度，扯断伸长率和扯断永久变形的测定，按GB528的规定进行。5.1.3硬度的测定，按GB531的规定进行。5.1.4冲击弹性试验，按GB/T1681的规定进行。5.1.5脆性温度试验，按GB1682的规定进行。5.1.6耐油性试验，按GB1690的规定进行。5.1.7老化系数试验，按GB3512的规定进行。5.2橡胶把套的表面质量用目视法和量具进行检查。5.3橡胶把套的基本尺寸用卡尺进行检查。6检验规则
6.1橡胶把套用胶料的物理机械性能，按表2的规定每批胶料检验一次，若一批胶料的使用时间超过一个月时，每月至少对该批胶料复检一次。6.2检验结果按附录A填写性能试验报告。对检验不合格的项目，应另取双倍试样进行不合格项目的复检。复检后仍有不合格项目，则该批胶料为不合格。6.3橡胶把套的基本尺寸和表面质量，应按表1和4.2条的规定进行全验，如有不合格项目，则该产品为不合格。
7标志、包装、运输、贮存
7.1橡胶把套包装箱外应印有明显的标志，箱内应有产品合格证。内容包括：橡胶把套代号、规格、批号、数量、生产日期、制造厂名称和商标。7.2产品应先装入防潮的包装袋中，密封好后装入箱内以防止挤压。7.3。橡胶把套在贮运过程中应保持清洁，避免阳光直射。7.4橡胶把套在贮运过程中不得与油类、酸碱类或其他有损于产品质量的物质接触。7.5产品应在阴凉千燥条件下贮存，自生产日期起贮存有效期为一年。262
胶料名称
送样人
试验目的
试验时室温，℃
硫化条件
扯断强度，MPa
扯断伸长率，%
扯断永久变形，%
邵尔A型硬度，度
冲击弹性，%
脆性温度，℃
老化系数（70士1℃×72h）

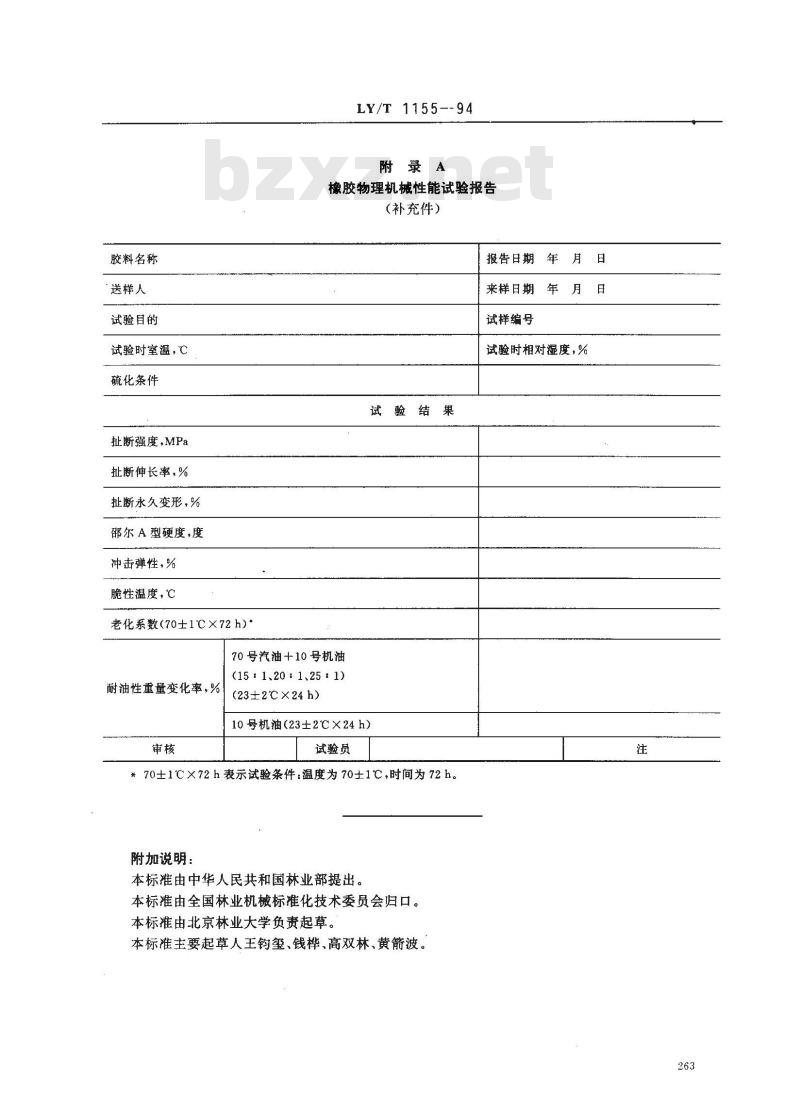

LY/T 1155--94
附录A
橡胶物理机械性能试验报告
（补充件）
报告日期　年月日
来样日期　年月日
试样编号
试验时相对湿度，%
试验结果
70号汽油+10号机油
耐油性重量变化率，%！
(15 : 1、20 : 1、25 +1)
(23±2℃×24h）
10号机油（23±2℃×24h）
试验员bZxz.net
*70±1℃×72h表示试验条件：温度为70±1℃，时间为72h。附加说明：
本标由中华人民共和国林业部提出。本标准由全国林业机械标准化技术委员会归口。本标准由北京林业大学负责起草。本标准主要起草人王钩玺、钱桦、高双林、黄箭波注
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
