立式浸渍干燥机

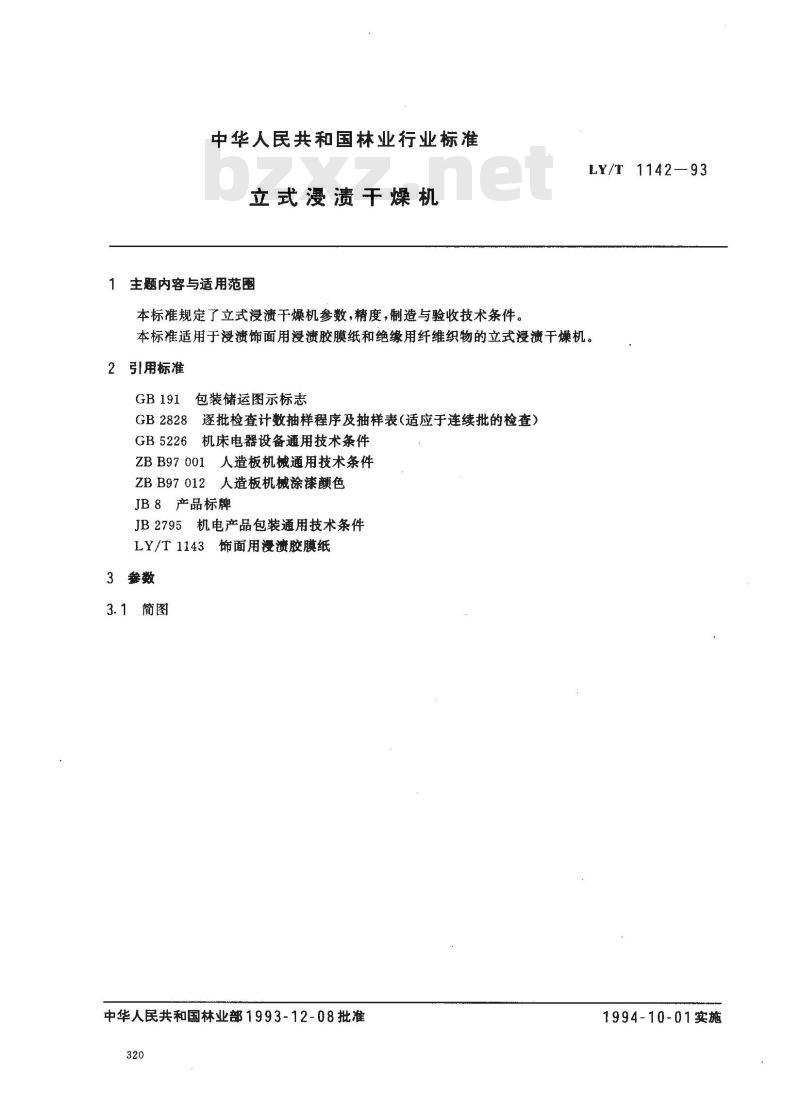

1主题内容与适用范围
本标准规定了立式浸溃干燥机参数，精度，制造与验收技术条件。LY/T 1142-93
本标准适用于浸渍饰面用浸渍胶膜纸和绝缘用纤维织物的立式浸渍干燥机。2 引用标准
GB 191
包装储运图示标志
逐批检查计数抽样程序及抽样表（适应于连续批的检查）GB2828
GB5226机床电器设备通用技术条件ZBB97001人造板机械通用技术条件ZBB97012人造板机械涂漆颜色
JB8产品标牌
JB2795机电产品包装通用技术条件LY/T1143饰面用漫溃胶膜纸
3参数
3.1简图
中华人民共和国林业部1993-12-08批准320
1994-10-01实施
LY/T1142—93

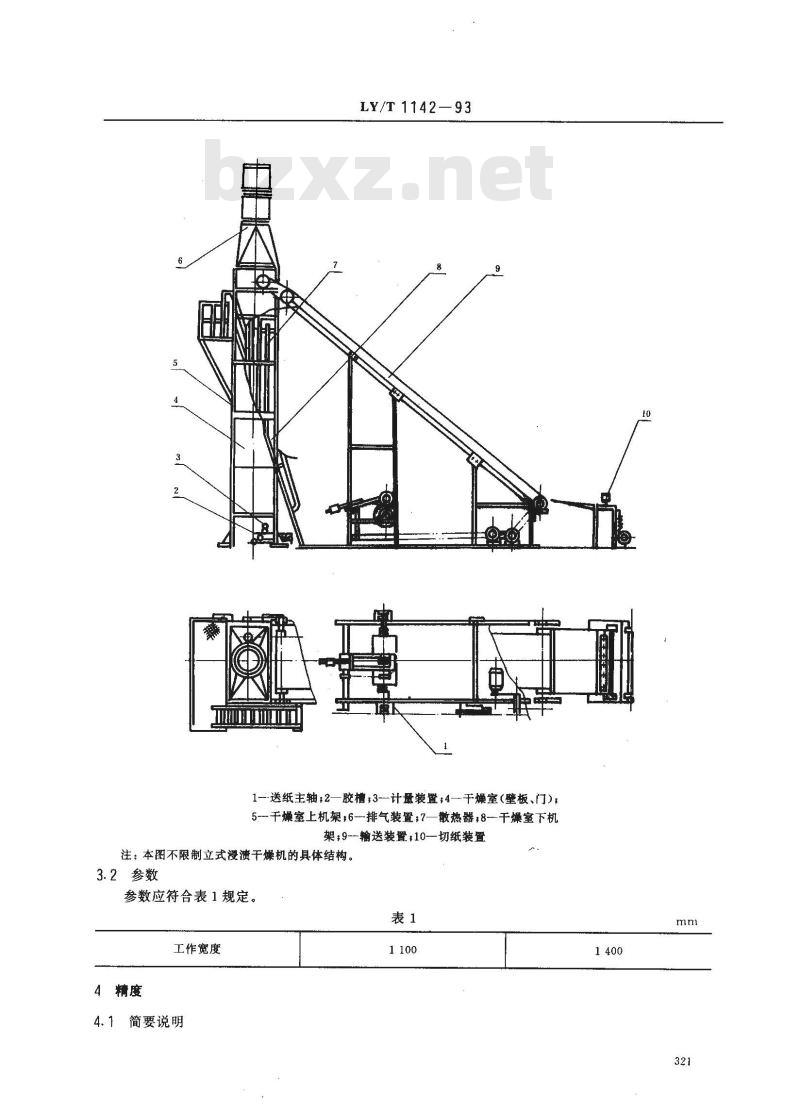

1-送纸主轴;2—胶槽;3-计量装置;4—干燥室(壁板、门)；5干燥室上机架：6-排气装置；7—散热器，8-干燥室下机架9-输送装置；10切纸装置免费标准下载网bzxz
注：本图不限制立式浸溃干燥机的具体结构。3.2参数
参数应符合表1规定。
工作宽度
4精度
4.1简要说明
LY/T1142-—93
采用其他方法检验时，其检验方法的精度不低于本标准规定的检验方法的精度。4.2几何精度

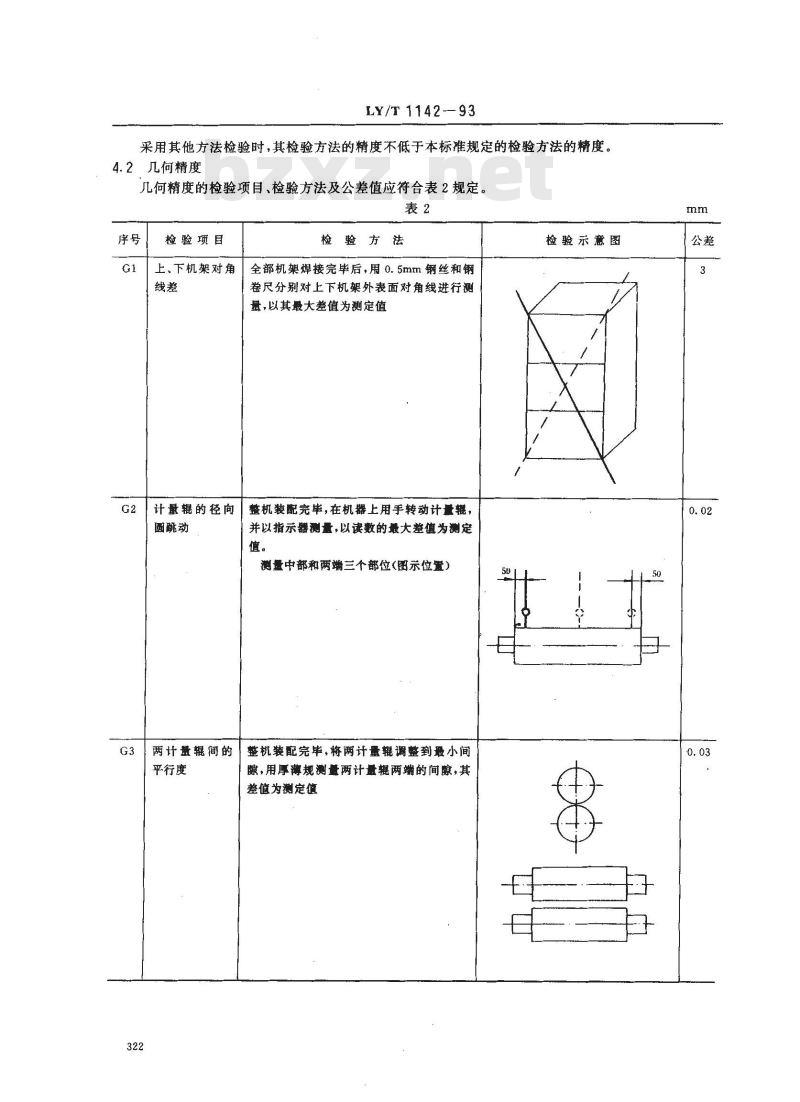

几何精度的检验项目、检验方法及公差值应符合表2规定。表2
检验项目
上、下机架对角
检验方法
全部机架焊接完毕后，用0.5mm钢丝和钢卷尺分别对上下机架外表面对角线进行测量，以其最大差值为测定值
计量辊的径向
整机装配完毕，在机器上用手转动计量，圆跳动
两计量辊间的
平行度
并以指示器测量,以读数的最大差值为测定值。
测量中部和两端三个部位(图示位置)整机装配完毕，将满计量撬调整到最小间隙，用厚薄规测量两计量辗两端的间隙，其差值为测定值
检验示意图
5技术要求

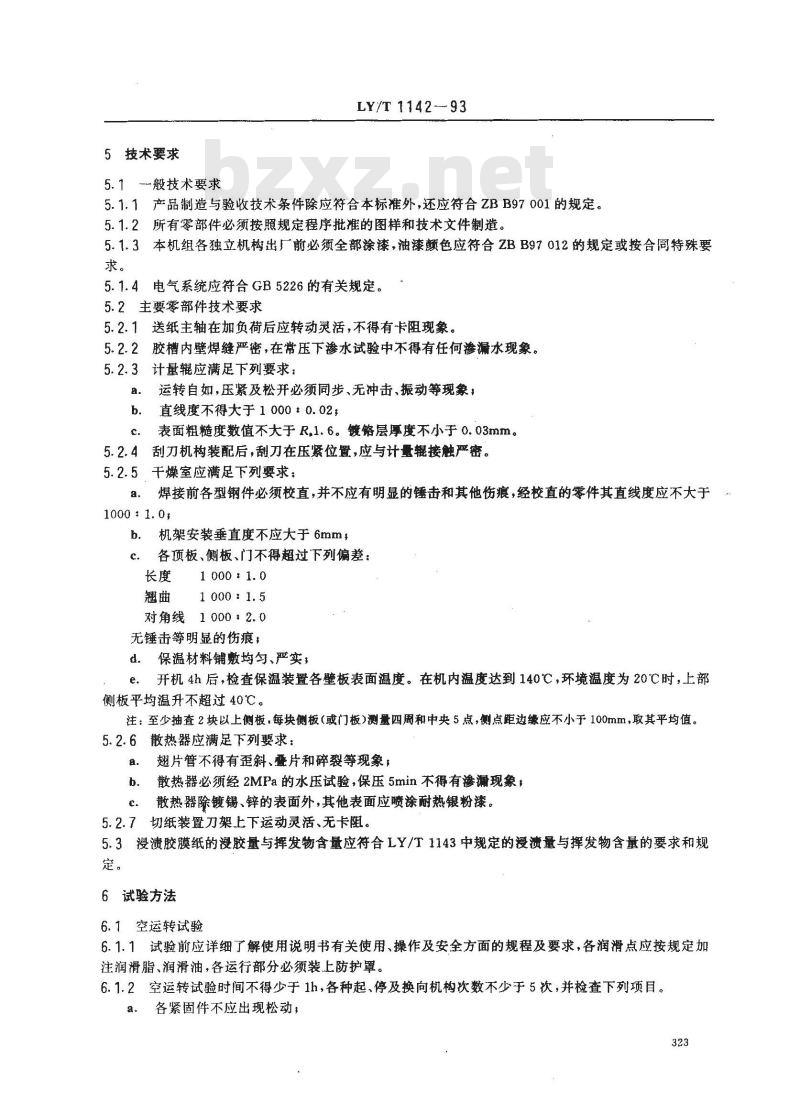

5.1般技术要求
LY/T 1142-93
5.1.1产品制造与验收技术条件除应符合本标准外，还应符合ZBB97001的规定。5.1.2所有零部件必须按照规定程序批准的图样和技术文件制道。5.1.3本机组各独立机构出厂前必须全部涂漆，油漆颜色应符合ZBB97012的规定或按合同特殊要求。
5.1.4电气系统应符合GB5226的有关规定。5.2主要零部件技术要求
5.2.1送纸主轴在加负荷后应转动灵活，不得有卡阻现象。5.2.2胶槽内壁焊缝严密，在常压下渗水试验中不得有任何漏水现象。5.2.3计量辊应满足下列要求：
运转自如，压紧及松并必须同步、无冲击、振动等现象；a.
b．直线度不得大于1000，0.02，c.
表面粗糙度数值不大于R,1.6。镀铬层厚度不小于0.03mm。5.2.4刮刀机构装配后，刮刀在压紧位置，应与计量辊接触严密。5.2.5
干燥室应满足下列要求：
焊接前各型钢件必须校直，并不应有明显的锤击和其他伤痕，经校直的零件其直线度应不大于1000 : 1.0
机架安装垂直度不应大于6mm，
各顶板、侧板、门不得超过下列偏差：长度
1 000 : 1. 0
1 000 : 1. 5
对角线1000：2.0
无锤击等明显的伤痕；
保温材料铺敷均匀、严实
开机4h后，检查保温装置各壁板表面温度。在机内温度达到140℃，环境温度为20℃时，上部侧板平均温升不超过40℃。
注：至少抽查2块以上侧板，每块侧板（或门板）测量四周和中央5点，侧点距边缘应不小于100mm，取其平均值。5.2.6散热器应满足下列要求：
翅片管不得有歪斜、叠片和碎裂等现象，a.
散热器必须经2MPa的水压试验，保压5min不得有渗漏现象；b.
c.散热器除镀锡、锌的表面外，其他表面应喷涂耐热银粉漆。5.2.7切纸装置刀架上下运动灵活、无卡阻。5.3浸渍胶膜纸的漫胶量与挥发物含量应符合LY/T1143中规定的漫溃量与挥发物含量的要求和规定。
6试验方法
6.1空运转试验

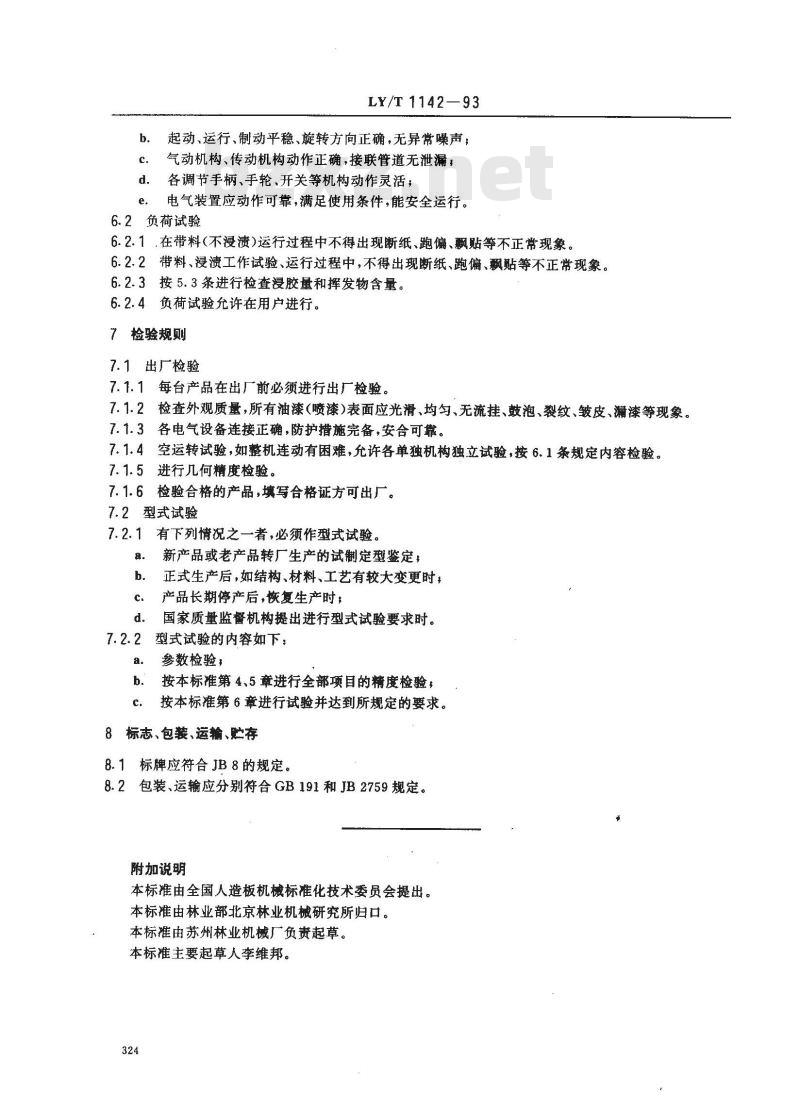

6.1.1试验前应详细了解使用说明书有关使用、操作及安全方面的规程及要求，各润滑点应按规定加注润滑脂、润滑油，各运行部分必须装上防护罩。6.1.2空运转试验时间不得少于1h，各种起、停及换向机构次数不少于5次，并检查下列项目。a．各紧固件不应出现松动；
LY/T 1142—93
起动、运行、制动平稳、旋转方向正确，无异常噪声；气动机构、传动机构动作正确，接联管道无泄漏；各调节手柄、手轮、开关等机构动作灵活；d.
电气装置应动作可靠，满足使用条件，能安全运行。6.2负荷试验
6.2.1.在带料(不漫渍)运行过程中不得出现断纸、跑偏、飘贴等不正常现象。6.2.2带料、漫渍工作试验、运行过程中，不得出现断纸、跑偏、贴等不正常现象。6.2.3按5.3条进行检查浸胶量和挥发物含量。6.2.4负荷试验允许在用户进行。7检验规则
7.1出厂检验
7.1.1每台产品在出厂前必须进行出厂检验。7.1.2检查外观质量，所有油漆（喷漆）表面应光滑、均匀、无流挂、鼓泡、裂纹、皱皮、漏漆等现象。7.1.3各电气设备连接正确，防护措施完备，安合可靠。7.1.4空运转试验，如整机连动有困难，允许各单独机构独立试验，按6.1条规定内容检验。7.1.5进行几何精度检验。
7.1.6检验合格的产品，填写合格证方可出厂。7.2型式试验
7.2.1有下列情况之一者，必须作型式试验。。
新产品或老产品转厂生产的试制定型鉴定，正式生产后，如结构、材料、工艺有较大变更时，产品长期停产后，恢复生产时；国家质量监督机构提出进行型式试验要求时。7.2.2型式试验的内容如下：
参数检验，
按本标准第4、5章进行全部项目的精度检验，b.
按本标准第6章进行试验并达到所规定的要求。8标志、包装、运输、贮存
8.1标牌应符合JB8的规定。
8.2包装、运输应分别符合GB191和JB2759规定。附加说明
本标准由全国人造板机械标准化技术委员会提出。本标准由林业部北京林业机械研究所归口。本标准由苏州林业机械厂负责起草。本标准主要起草人李维邦。
