【教育行业标准(JY)】 学生电子实验箱(试行)

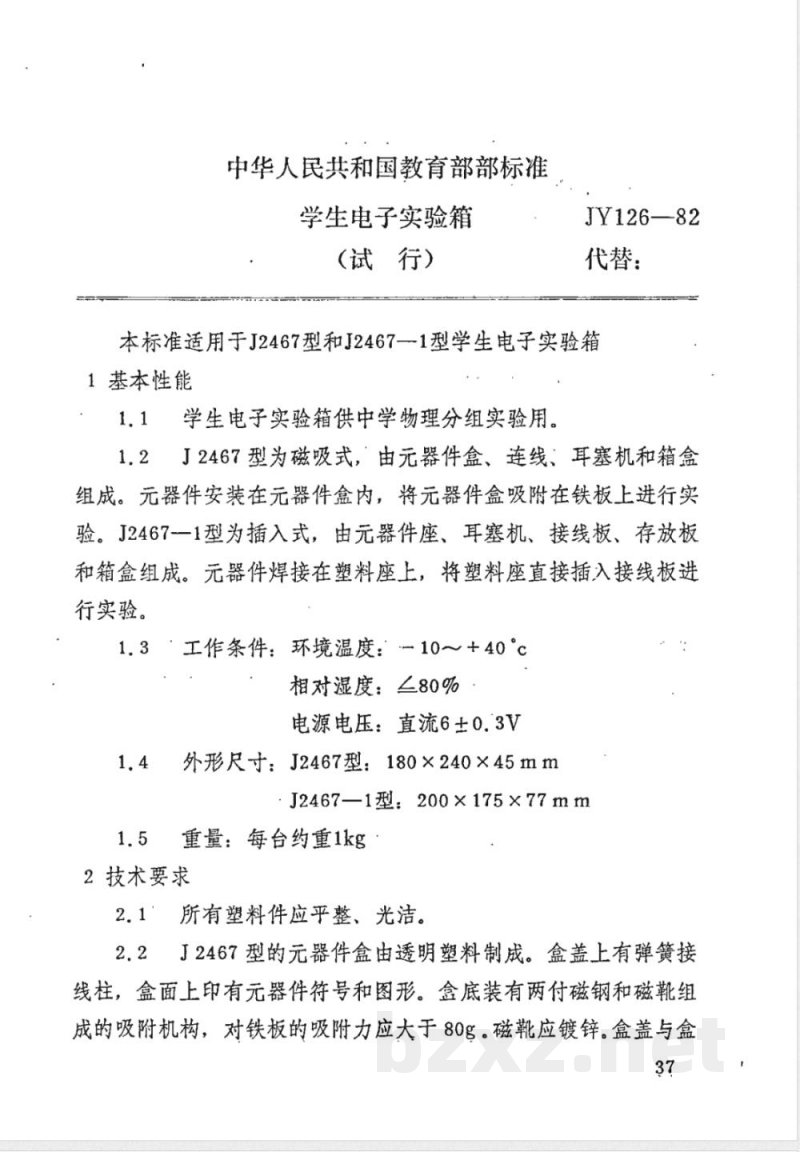

中华人民共和国教育部部标准
学生电子实验箱
(试　行）
JY126—82
代替：下载标准就来标准下载网
本标准适用于J2467型和J2467—1型学生电子实验箱1基本性能
学生电子实验箱供中学物理分组实验用。J2467型为磁吸式，由元器件盒、连线、耳塞机和箱盒1.2
组成。元器件安装在元器件盒内，将元器件盒吸附在铁板上进行实验。J2467-一1型为插入式，由元器件座、耳塞机、接线板、存放板和箱盒组成。元器件焊接在塑料座上，将塑料座直接插入接线板进行实验。
1.3＇工作条件：环境温度：一10～+40℃相对湿度：二80%·
电源电压：直流6土0.3V
外形尺寸：J2467型：180×240×45mm J2467—1型：200×175×77mm
重量：每台约重1kg
2技术要求
所有塑料件应平整、光洁。
2.2J2467型的元器件盒由透明塑料制成。盒盖上有弹簧接线柱，盒面上印有元器件符号和图形。盒底装有两付磁钢和磁靴组成的吸附机构，对铁板的吸附力应大于80g。磁靴应镀锌。盒盖与盒37

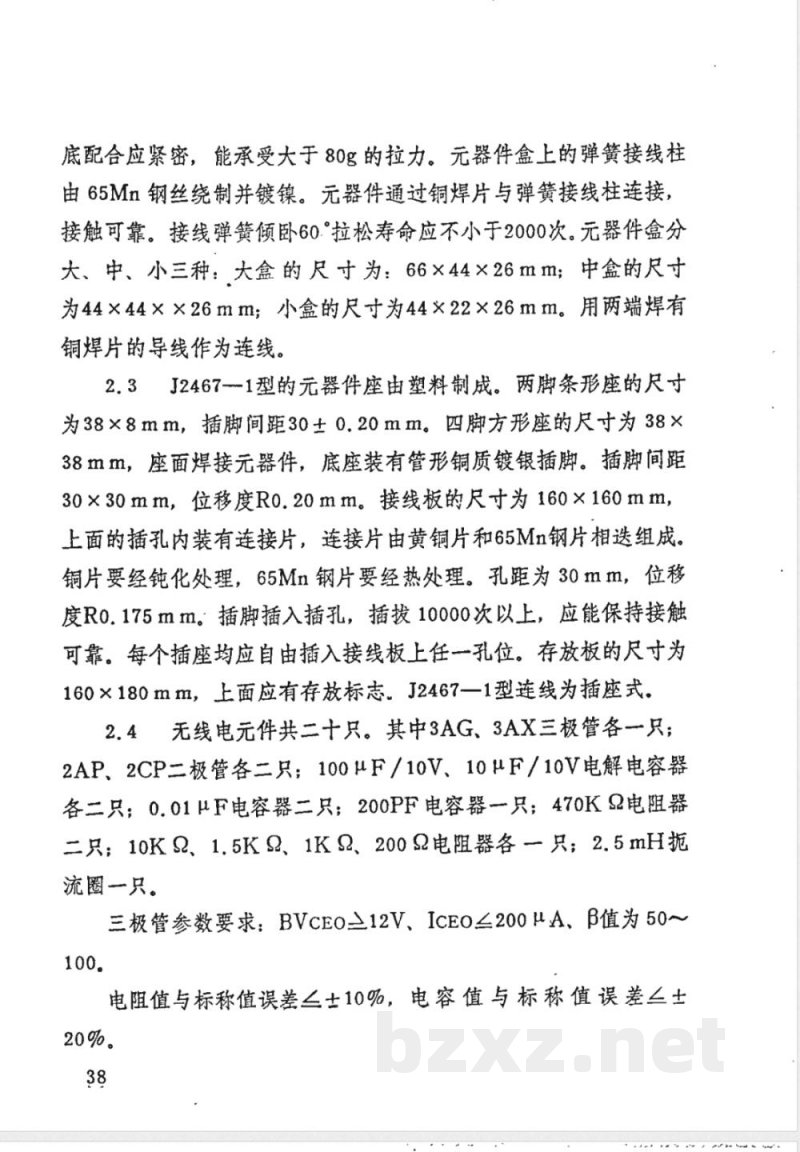

底配合应紧密，能承受大于80g的拉力。元器件盒上的弹簧接线柱由65Mn钢丝绕制并镀镍。元器件通过铜焊片与弹簧接线柱连接，接触可靠。接线弹簧倾卧60°拉松寿命应不小于2000次。元器件盒分大、中、小三种：大盒的尺寸为：66×44×26 mm；中盒的尺寸为44×44××26mm；小盒的尺寸为44×22×26mm。用两端焊有铜焊片的导线作为连线。
2.3J2467-1型的元器件座由塑料制成。两脚条形座的尺寸为38×8mm，插脚间距30±0.20mm。四脚方形座的尺寸为38×38mm，座面焊接元器件，底座装有管形铜质镀银插脚。插脚间距30×30mm，位移度R0.20mm。接线板的尺寸为160×160mm，上面的插孔内装有连接片，连接片由黄铜片和65Mn钢片相迭组成。铜片要经钝化处理，65Mn钢片要经热处理。孔距为30mm，位移度R0.175mm。插脚插入插孔，插拔10000次以上，应能保持接触可靠。每个插座均应自由插入接线板上任一孔位。存放板的尺寸为160×180mm，上面应有存放标志，J2467一1型连线为插座式，2.4 无线电元件共二十只。其中3AG、3AX三极管各--只;；2AP、2CP二极管各二只；100μF／10V、10μF/10V电解电容器各二只；0.01μF电容器二只；200PF电容器一只；470K2电阻器二只；10K 2、1.5K 2、1K 2、200 α电阻器各 - 只；2.5mH扼流圈一只。
三极管参数要求：BVcE0二12V、IcEO200μA、β值为50~～100.
电阻值与标称值误差二士10%，电容值与标称值误差二土20%。

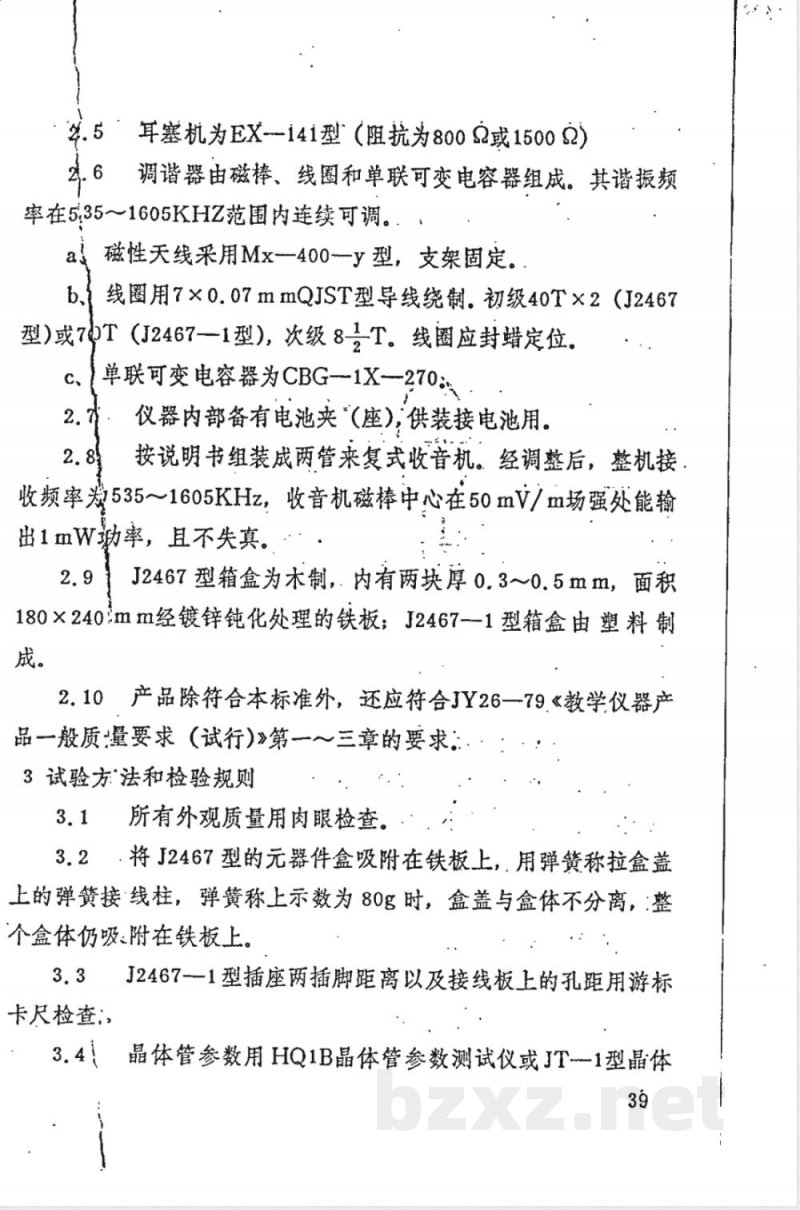

耳塞机为EX-141型（阻抗为8002或15002调谐器由磁棒、线圈和单联可变电容器组成。其谐振频率在535～1605KHZ范围内连续可调。：at
磁性天线采用Mx400一y 型，支架固定。线圈用7×0.07mmQJST型导线绕制。初级40T×2（J2467型)或7bT(J2467—1型)，次级8号T。线圈应封蜡定位。c、
单联可变电容器为CBG-1X-270
仪器内部备有电池夹“(座),供装接电池用。2.8
按说明书组装成两管来复式收音机。经调整后，整机接收频率岁535～1605KHz，收音机磁棒中心在50mV/m场强处能输出1mW动率，且不失真。.
J2467型箱盒为木制，内有两块厚0.3~0.5mm，面积180×240元mm经镀锌钝化处理的铁板；J2467--1型箱盒由塑料制成。
产品除符合本标准外，还应符合JY26一79.《教学仪器产品一般质量要求（试行)》第～三章的要求：．3试验方法和检验规则
所有外观质量用肉眼检查。
3.2.将J2467型的元器件盒吸附在铁板上，，用弹簧称拉盒盖上的弹簧接线柱，弹簧称上示数为80g时，盒盖与盒体不分离，：整个盒体仍吸。附在铁板上。
卡尺检查，
J2467--1型插座两插脚距离以及接线板上的孔距用游标晶体管参数用HQ1B晶体管参数测试仪或JT~-1型晶体39
管特性图示仪检查，其余元件用万用表和WQ--5型方用电桥检查3.5

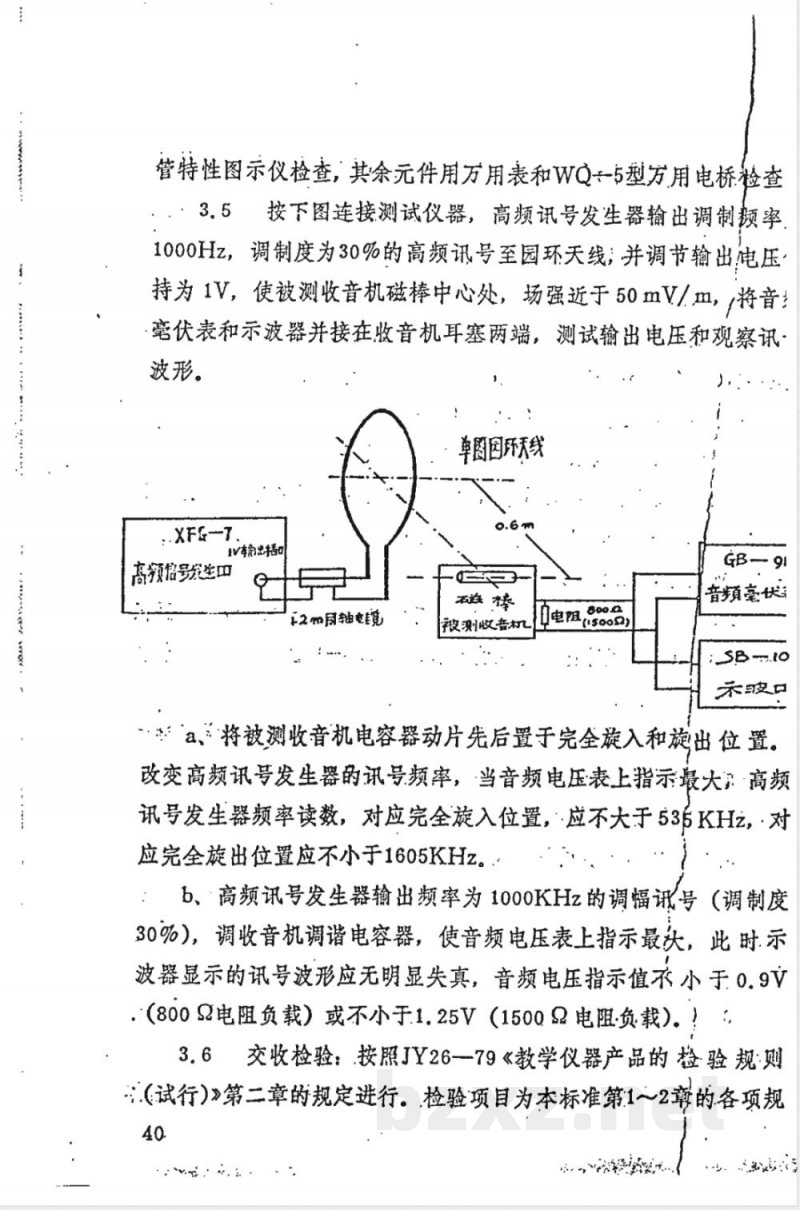

按下图连接测试仪器，高频讯号发生器输出调制率1000Hz，调制度为30%的高频讯号至园环天线；并调节输出电压持为1V，使被测收音机磁棒中心处，场强近于50mV/m，/将音毫伏表和示波器并接在收音机耳塞两端，测试输出电压和观察讯波形。
单圈园环天线
V本的出括
高额信号发生m
这m周轴镜
被测收音材
GB- 91
音频毫快
未皱口
·：‘a、将被测收音机电容器动片先后置于完全旋入和旋出位置。改变高频讯号发生器的讯号频率，·当音频电压表上指示最大·高频讯号发生器频率读数，对应完全旋入位置，·应不大于53éKHz，·对应完全旋出位置应不小于1605KHz。b、高频讯号发生器输出频率为1000KHz的调幅号（调制度30%)，调收音机调谐电容器，使音频电压表上指示最次，此时.示波器显示的讯号波形应无明显失真，音频电压指示值衣小于0.9V.（800Q电阻负载）或不小于1.25V（1500电阻负载）.！，3.6
交收检验：.按照JY26一79《教学仪器产品的检验规·则:(试行)》第二章的规定进行。检验项目为本标准第:1～2章的各项规40.

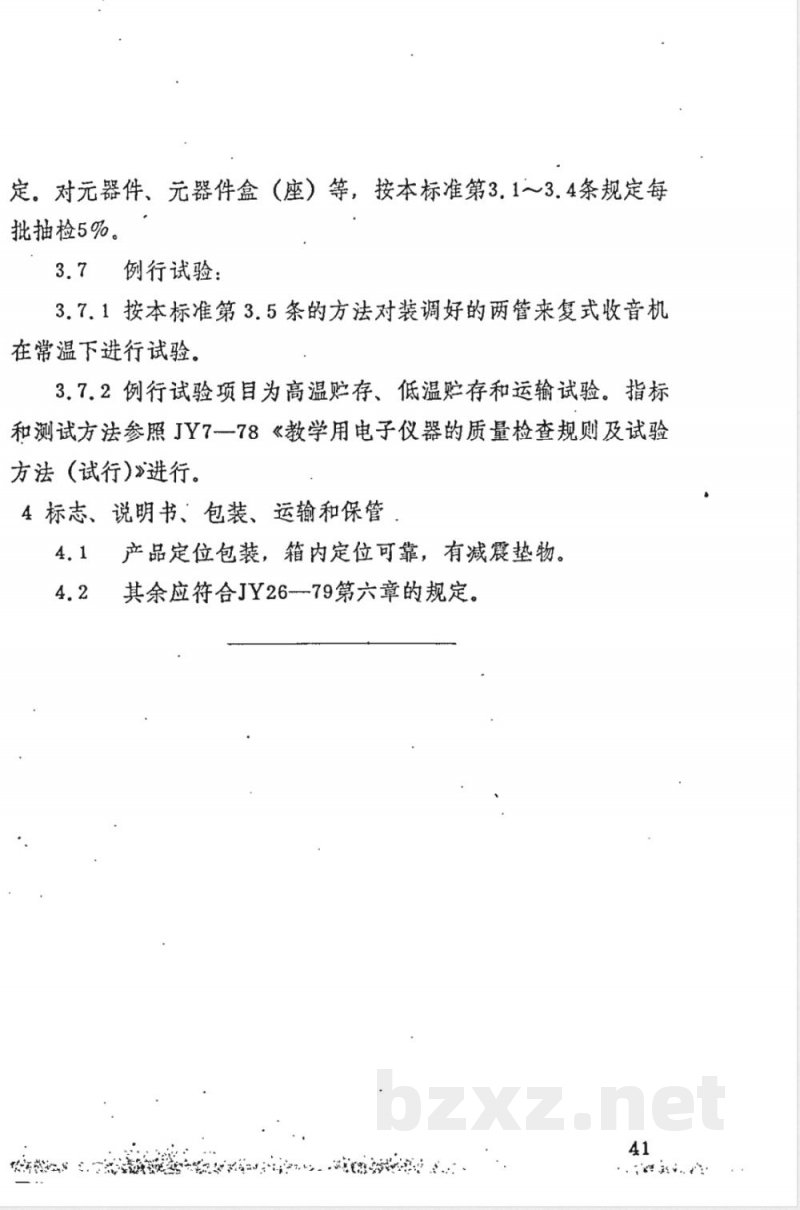

定。对元器件、元器件盒（座）等，按本标准第3.1～3.4条规定每批抽检5%。
例行试验：
3.7.1按本标准第3.5条的方法对装调好的两管来复式收音机在常温下进行试验。
3.7.2例行试验项目为高温贮存、低温贮存和运输试验。指标和测试方法参照JY7-—78《教学用电子仪器的质量检查规则及试验方法（试行)》进行。
4标志、说明书、包装、运输和保管4.1
产品定位包装，箱内定位可靠，有减震垫物。其余应符合JY26-79第六章的规定。41
