【国家标准(GB)】 滚动轴承 冲压外圈滚针轴承 外形尺寸

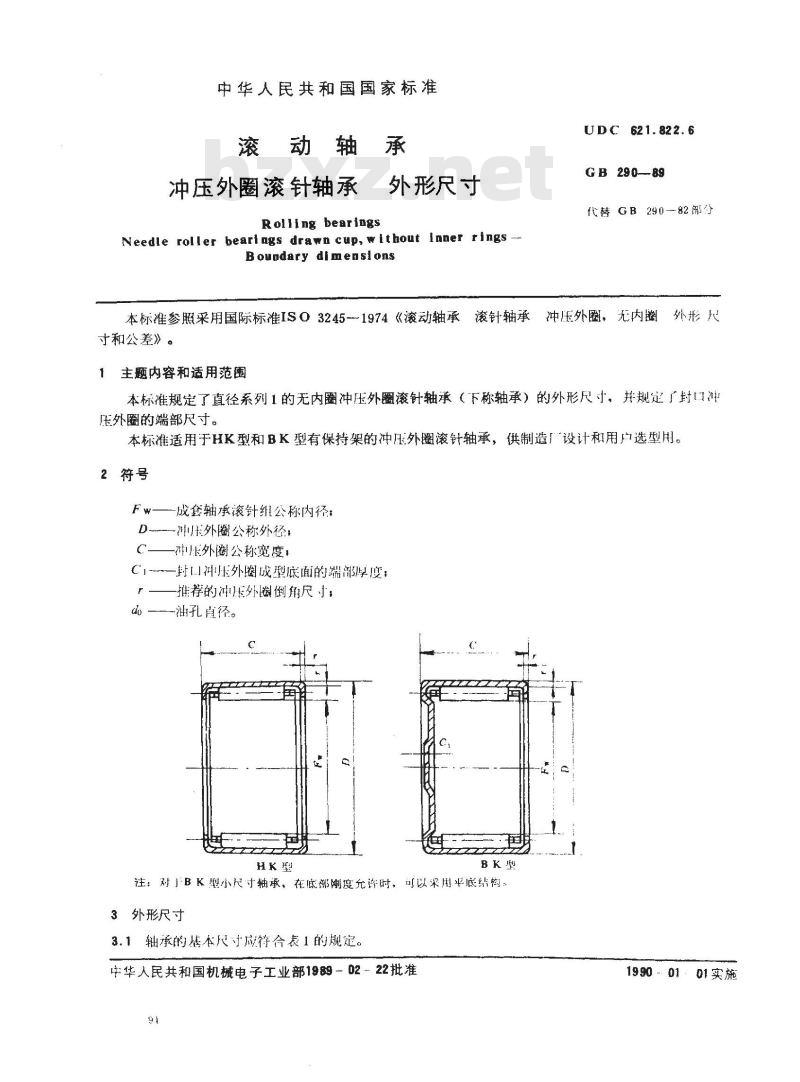

中华人民共和国国家标准
滚动轴承
冲压外圈滚针轴承
Rolling bearings
外形尺寸
Needle roller bearings drawn cup, without inner rings -Boundary dimensions
UDC 621.822.6
GB 290—-89
代替GB 290--82部分
本标准参照采用国际标准IS03245-1974《滚动轴承滚针轴承冲压外圈，无内圈外形尺寸和公差》
主题内容和适用范围
本标准规定了直径系列1的无内圈冲压外圈滚针轴承（下称轴承）的外形尺寸，并规定广封冲压外圈的端部尺寸。
本标准适用于HK型和BK型有保持架的冲压外圈滚针轴承，供制造厂设计和用向选型用。2符号
Fw—成套轴承滚针组公称内径：D—压外圈公称外径；
-冲压外公称宽度：
C一封冲压外阖成型底面的端部厚度；推荐的冲压外圈倒角尺寸，
do —油孔直径。
注：对」BK型小尺寸轴承，在底部刚度充许，可以深用平底结构：3外形尺寸

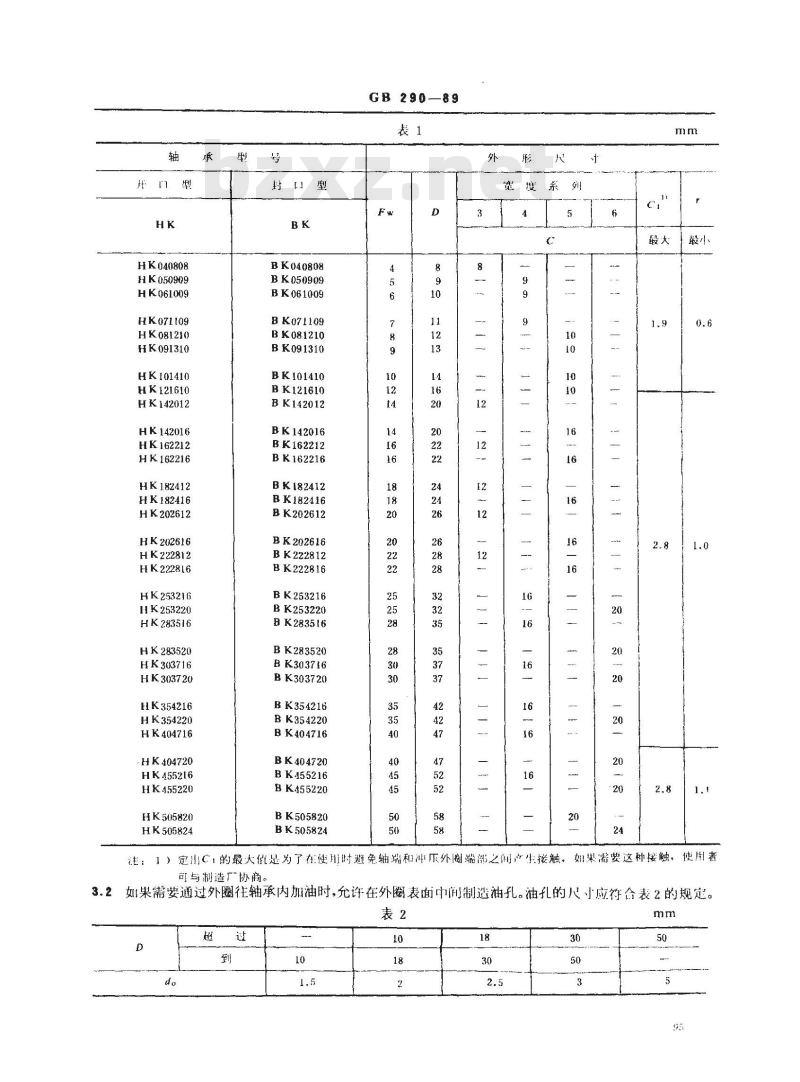

3.1轴承的基本尺寸应符合表1的规定。中华人民共和国机械电子工业部1989-02-22批准91
：01：01实施
HK040808
HK050909
HK061009
HK071109
HK081210
HK091310
HK101410
HK121610
HK142012
HK142016
HK162212
HK162216
HK182412
HK182416
HK202612
HK202616
HK222812
HK222816
HK25321G
HK253220
HK283516
HK283520
HK303716
HK303720
HK354216
HK354220
HK404716
HK404720
HK455216
HK455220bZxz.net
HK505820
HK505824
BK040808
BK050909
BK061009
BK071109
BK081210
BK091310
BK101410
BK121610
BK142012
BK142016
BK162212
BK162216
BK182412
BK182416
BK202612
BK202616
BK222812
BK222816
BK253216
BK253220
BK283516
BK283520
BK303716
BK303720
BK354216
BK354220
BK404716
BK404720
BK455216
BK455220
BK505820
BK505824
GB 290—89
注：1）定山C1的最大值是为了在使用时避免轴端和冲压外圈端部之闻产生接触、如果需要这种接触，使用者可与制造广协商。
2如果需要通过外圈往轴承内加油时，允许在外圈表面中间制造油孔。油孔的尺寸应符合表2的规定。3.2
GB 290--89

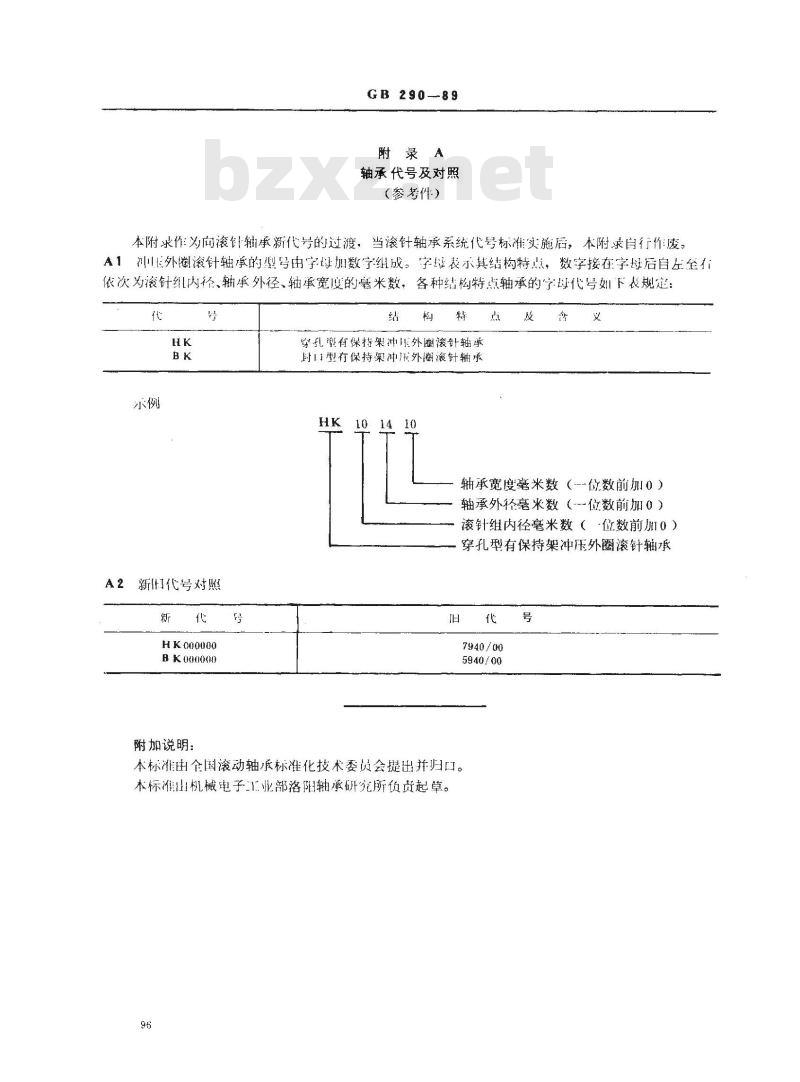

附录A
轴承代号及对照
（参考件）
本附求作为向滚针轴承新代号的过渡，当滚针轴承系统代号标准实施后，本附求自行作废。A1冲外圈滚针轴承的型号由字母加数字组成。字表示其结构特点，数字接在宇母后官左至有依次为滚针纠内径、轴承外径、轴承宽度的毫米数，各种结构特点轴承的宁母代号如下表规定：代
A2新代号对照
HK000000
B K000000
附加说明：
穿孔型有保持架冲压外圈滚针轴掌封门型有保持架冲外圈滚针轴承HK
101410
轴承宽度毫米数（--位数前加0）轴承外毫来数（位数前加0）
滚针组内径毫米数（·位数前0）穿孔型有保持架冲压外圈滚针轴承代
7940/00
5940/00
本标淮由食阔滚动轴承标准化技术委员会提出并归门。本标准山机械电子业部落阳轴承研究所负责起草。96
