中华人民共和国国家标准
防爆用检查锤
Inspecting hammers
for ex plosive atmospheres
主题内容与适用范围
本标准规定了防爆用检查锤的技术性能、检验、标志、包装等要求。UDC 621.9 : 620.163
.6 : 614.83
GB 10689—89
本标准适用于为避免因操作中产生机械火花而引爆爆炸性气体的防爆用检查锤。引用标准
GB230金属洛氏硬度试验方法
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB10686铜合金工具防爆性能试验方法3产品分类

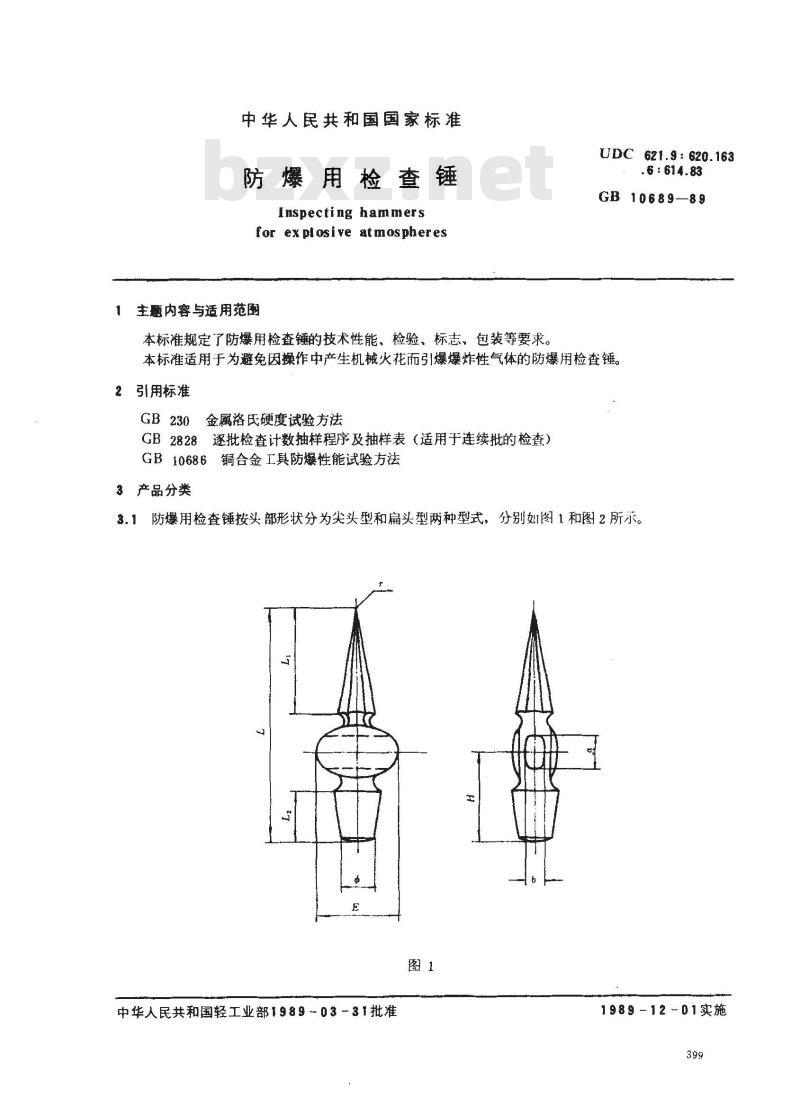

3.1防爆用检查锤按头部形状分为尖头型和扁头型两种型式，分别如图1和图2所示。图1
中华人民共和国轻工业部1989-0331批准1989-1201实施

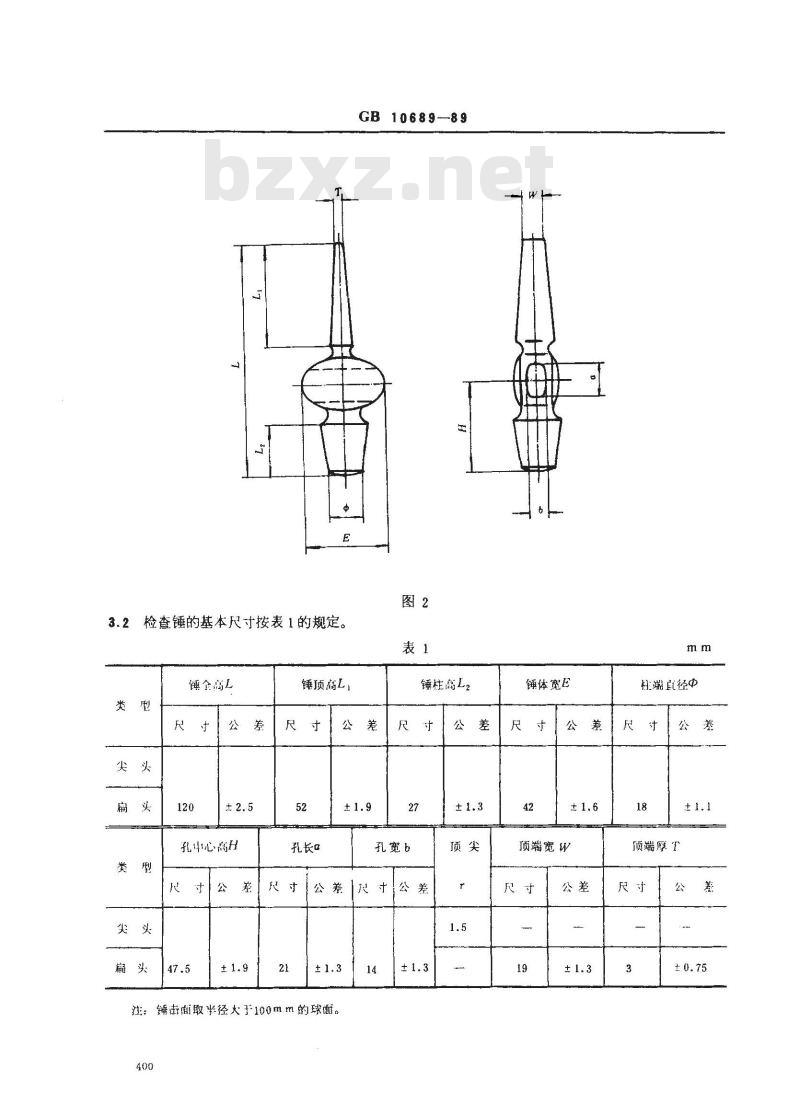

3.2检查锤的基本尺寸按表1的规定锤金高L
孔中心离H
锤顶高L，
GB10689—89
锤柱高L？
孔宽b
注：锤击面取半径大于100mm的球面。400
锤体宽E
顶端宽W
端直径Φ
顶端厚T

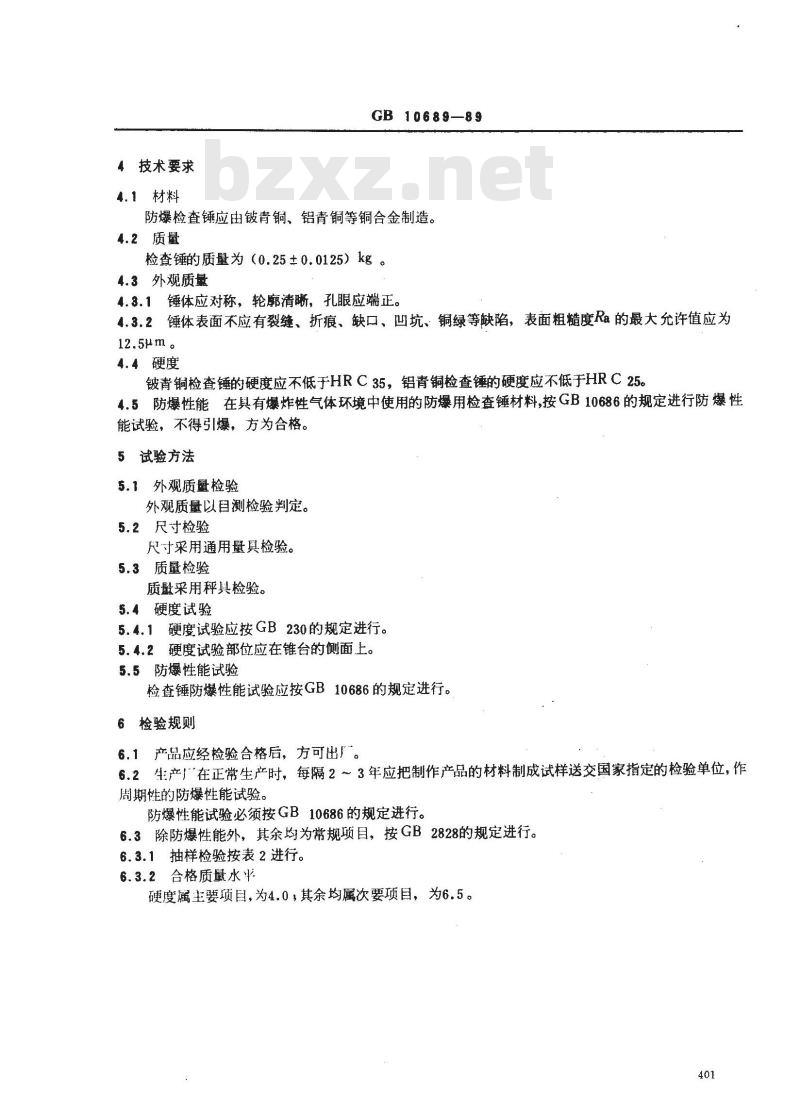

4技术要求
4.1材料
GB 10689—89
防爆检查锤应由铍青铜、铝青铜等铜合金制造。4.2质量
检查锤的质量为（0.25±0.0125）kg。4.3外观质量
4.3.1锤体应对称，轮清晰，孔眼应端正。4.3.2锤体表面不应有裂缝、折痕、缺口、凹坑、铜绿等缺陷，表面粗糙度Ra的最大允许值应为12.5um。
4.4硬度
铍青铜检查锤的硬度应不低于HRC35，铝青铜检查锤的硬度应不低于HRC25。4.5防爆性能在具有爆炸性气体环境中使用的防爆用检查锤材料，按GB10686的规定进行防爆性能试验，不得引爆，方为合格。5试验方法
5.1外观质量检验
外观质量以目测检验判定。
5.2尺寸检验
尺寸采用通用量具检验。
5.3质量检验
质量采用秤具检验。
5.4硬度试验
5.4.1硬度试验应按GB230的规定进行。5.4.2硬度试验部位应在锥台的侧面上。5.5防爆性能试验
检查锤防爆性能试验应按GB10686的规定进行。6检验规则
6.1产品应经检验合格后，方可出厂。6.2生产厂在正常生产时，每隔2～3年应把制作产品的材料制成试样送交国家指定的检验单位，作周期性的防爆性能试验。

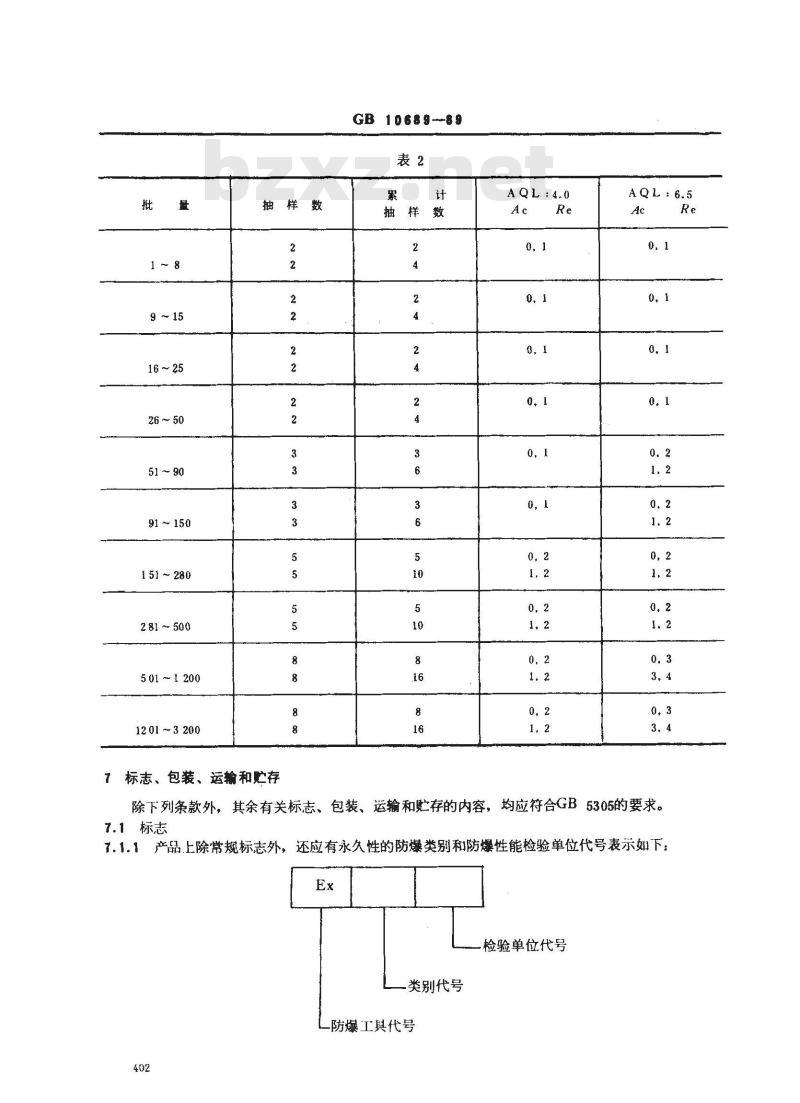

防爆性能试验必须按GB10686的规定进行。6.3除防爆性能外，其余均为常规项目，按GB2828的规定进行。6.3.1抽样检验按表2进行。
6.3.2合格质量水半
硬度属主要项目，为4.0，其余均属次要项目，为6.5。401
16 ~ 25
26 ~ 50
91~150
151~280
281~500
5 01~1200
1201~3200
抽样数
7标志、包装、运输和贮存
GB10689--89www.bzxz.net
抽样数
除下列条款外，其余有关标志、包装、运输和贮存的内容，均应符合GB5305的要求。7.1标志
7.1.1产品上除常规标志外，还应有永久性的防爆类别和防爆性能检验单位代号表示如下：Ex
检验单位代号
类别代号
防爆工具代号
GB10689--89

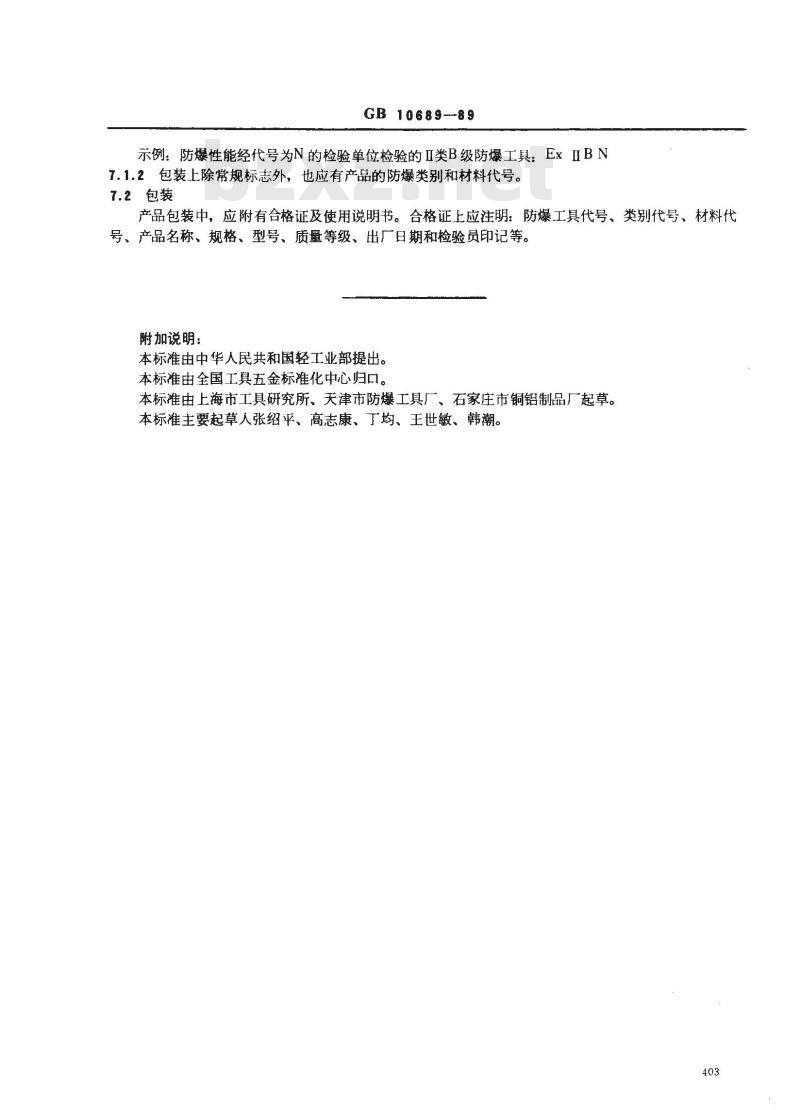

示例：防爆性能经代号为N的检验单位检验的IⅡI类B级防爆工具：ExⅡBN7.1.2包装上除常规标志外，也应有产品的防爆类别和材料代号。7.2包装
产品包装中，应附有合格证及使用说明书。合格证上应注明：防爆工具代号、类别代号、材料代号、产品名称、规格、型号、质量等级、出厂日期和检验员印记等。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具研究所、天津市防爆工具厂、石家庄市铜铝制品厂起草。本标准主要起草人张绍平、高志康、丁均、王世敏、韩潮。403
