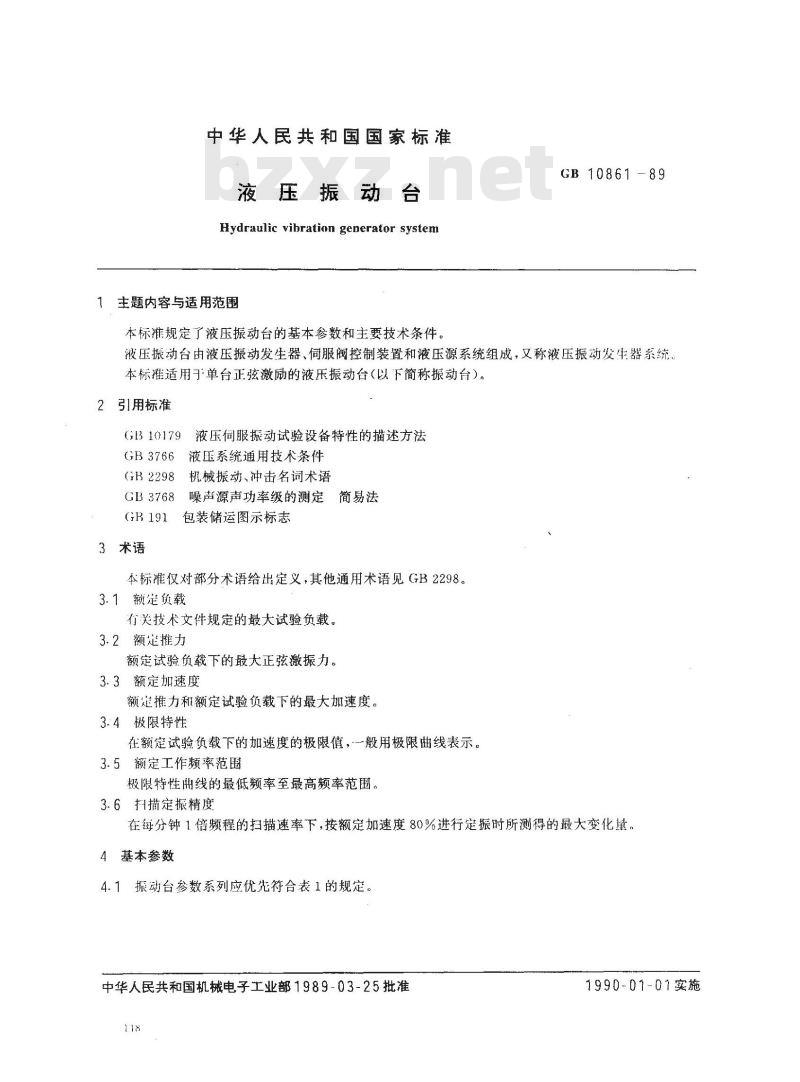

【国家标准(GB)】 液压振动台

中华人民共和国国家标准
液压振动
Hydraulic vibration generator system主题内容与适用范围
本标准规定了液压振动台的基本参数和主要技术条件。GB 10861
波压振动台由液压振动发生器、伺服阀控制装置和液压源系统组成，又称液压振动发生器系统本标摧适用于单台正弦激励的液压振动台（以下简称振动台）。2引用标准
GB10179液压伺服振动试验设备特性的描述方法GB3766液压系统通用技术条件
GB2298机械振动、冲击名词术语GB3768噪声源声功率级的测定简易法GR 191
包装储运图示标志
3术语
本标准仅对部分术语给出定义，其他通用术语见GB2298。3.1额定负载下载标准就来标准下载网
有关技术文件规定的最大试验负载。3.2额定推力
额定试验负载下的最大正弦激振力。3.3额定加速度
额定推力和额定试验负载下的最大如速度。3.4极限特性
在额定试验负载下的加速度的极限值，一般用极限曲线表示。3.5额定工作频率范围
极限特性曲线的最低颜率至最高频率范围。3.6扫描定振精度
在每分钟1倍频程的扫描速率下，按额定加速度80%进行定振时所测得的最大变化量。4基本参数
4.1振动台参数系列应优先符合表1的规定。中华人民共和国机械电子工业部1989-03-25批准118
1990-01-01实施
额定推力Fxm
额定位移I）
额定峰值加速度
额定工作频率于
GB 10861-89

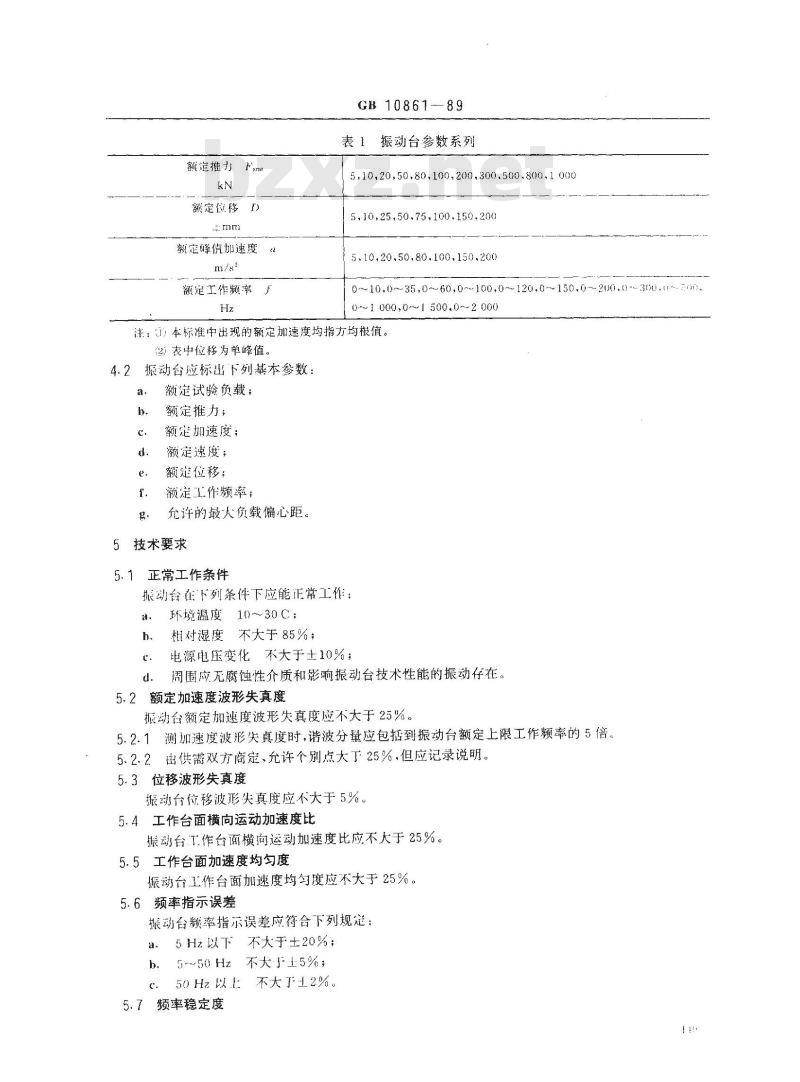

表1振动台参数系列
5,10,20,50.80,100.200.300.500.800,10005.10,25,50.75,100.150.200
5.10,20.50.80.100.150,200
0~10,0~35,0~60,0~100.0~120.0~150,0~200.**30.0-.50.0-~1 000,0~1 500.0--2 000
注：《）本标准中出现的额定加速度均指方均根值。表中位移为单峰值。
振动台应标出下列基本参数：
额定试验负载；
额定推力；
额定加速度；
额定速度；
额庭位移；
额定工作频率：
允许的最大负载偏心距。
技术要求
正常工作条件
振动台在下列条件下应能正常工作：环境温度10～30；
相对湿度不大于85%；
电源电压变化不大于土10%；
周围应无腐蚀性介质和影响振动台技术性能的振动存在。d.
额定加速度波形失真度
振动台额定加速度波形失真度应不大于25%。5.2.1测加速度波形失真度时，谐波分量应包括到振动台额定上限工作频率的5倍。5.2.2出供需双方商定，允许个别点大于25%.但应记录说明。5.3位移波形失真度
振动台位移波形失真度应不大于5%。5.4工作台面横向运动加速度比
振动台工作台面横向运动加速度比应不大于25%。5.5工作台面加速度均匀度
振动台工作台面加速度均匀度应不大于25%。5.6频率指示误差
振动台频率指示误差应符合下列规定：5Hz以下不大于士20%；
550Hz不大±5%;
50 Hz 以 不大了12%。
5.7频率稳定度

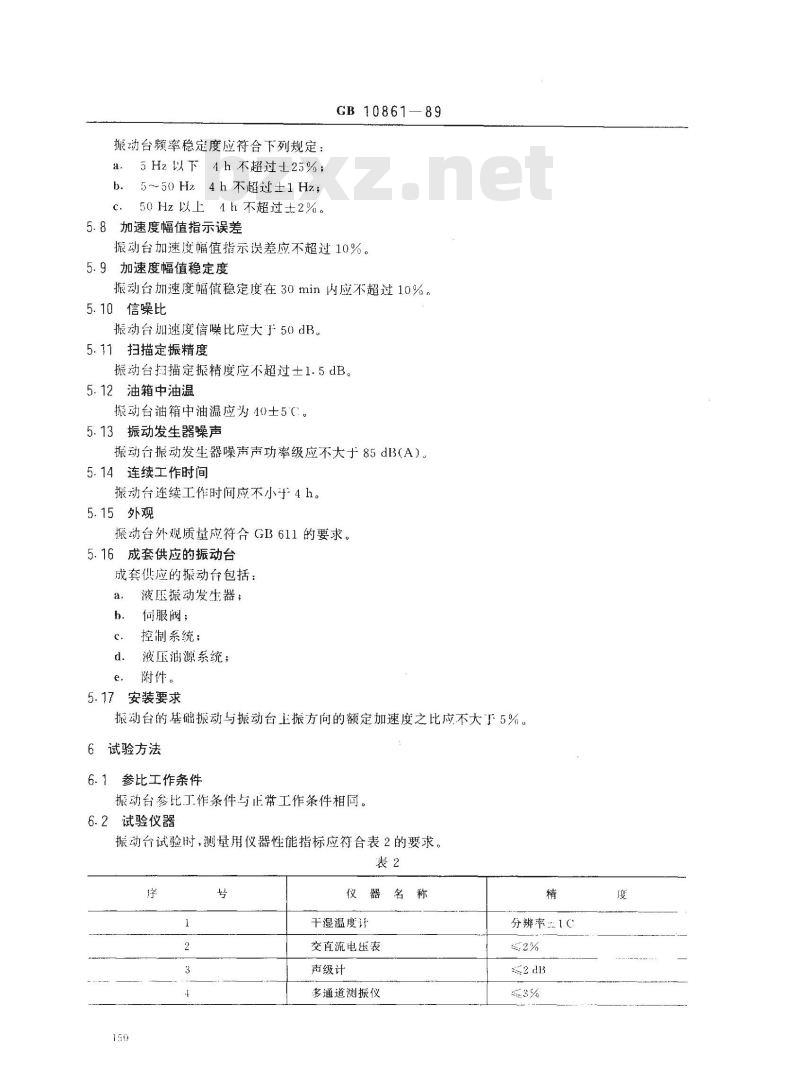

振动台频率稳定度应符合下列规定：a.
5Hz以下4h不超过士25%；
5～50 Hz 4 h 不超过±1 Hz；
50Hz以上1h不超过士2%。
5.8加速度幅值指示误差
GB 10861-89
振动台加速度幅值指示误差应不超过10%。5.9加速度幅值稳定度
振动台加速度幅值稳定度在30min内应不超过10%。5.10信噪比
振动台加速度信噪比应大于50dB。5.11扫描定振精度
振动台扫描定振精度应不超过土1.5dB。5.12油箱中油温
振动台油箱中油温应为10)士5（。5.13振动发生器噪声
振动台振动发生器噪声声功率级应不大于85dB(A）。5.14连续工作时间
振动台连续工作时间应不小于4h。5.15外观
振动台外观质量应符合GB611的要求。5.16成套供应的振动台
成套供应的振动台包括：
液压振动发生器：
何服阀；
控制系统；
液压油源系统；
附件。
5.17安装要求
振动台的基础振动与振动台主振方向的额定加速度之比应不大下5%。6试验方法
参比工作条件
振动台参比丁作条件与止带工作条件相同。6.2试验仪器
振动台试验时，测量用仪器性能指标应符合表2的要求。表2
仪器名称
干湿温度计
交直流电压表
声级计
多通道测振仪
分辨率1C
6.3加速度波形失真度的测定
GB 10861

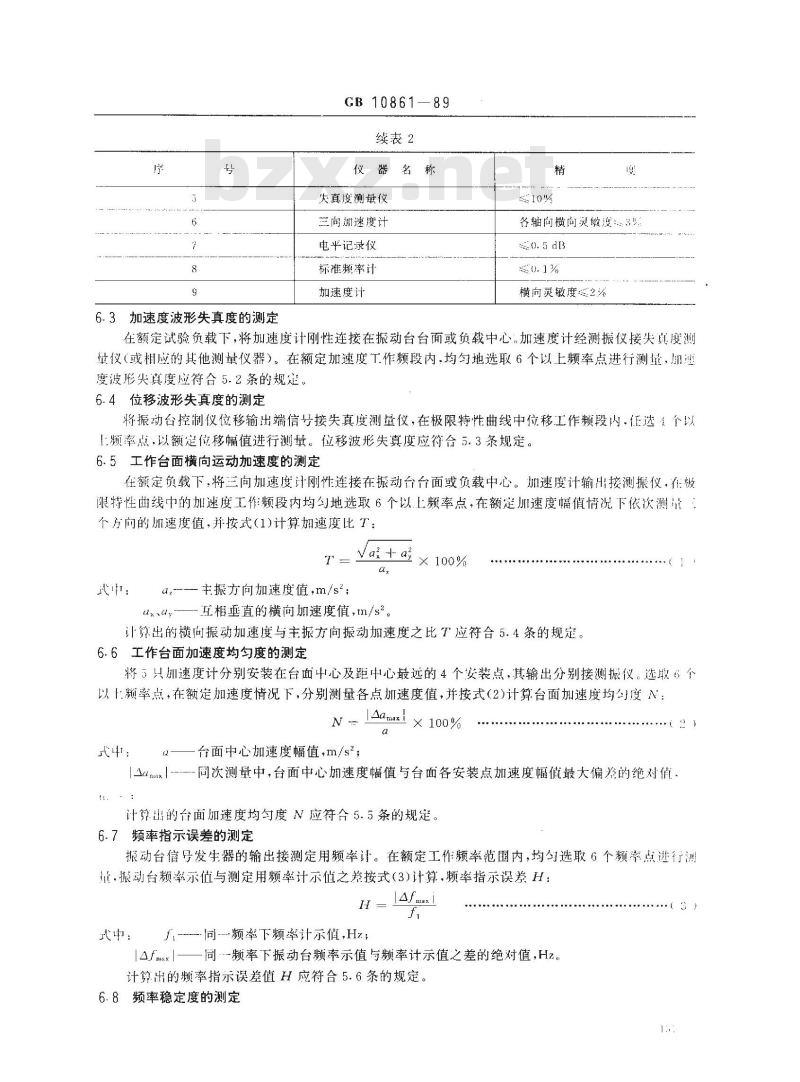

续表2
仪器名称
失真度测量仪
三向期速度计
电平记录仪
标准频率计
加速度计
各轴向横向灵敏度3%
横向灵敏度2坏
在额定试验负载下，将加速度计刚性连接在振动台台面或负载中心。加速度计经测振仪接失真度测量仪（或相应的其他测量仪器）。在额定加速度工作频段内，均匀地选取6个以上频率点进行测量，加通度波形失真度应符合5.2条的规定。6.4位移波形失真度的测定
将振动台控制仪位移输出端信号接失真度测量仪，在极限特性曲线中位移工作频段内，低选1个以1频率点，以额定位移幅值进行测量。位移波形失真度应符合5.3条规定。6.5工作台面横向运动加速度的测定在额定负载下，将三向加速度计刚性连接在振动台台面或负载中心。加速度计输出接测振仪，在极限特性曲线中的加速度工作频段内均勾地选取6个以上频率点，在额定加速度幅值情况下依次测量：个方向的加速度值，并按式(1)计算加速度比T：Ya+×100%
α主振方向加速度值，m/s；
互相垂直的横向加速度值，m/s2。让弹出的横向振动加速度与主振方向振动加速度之比T应符合5.4条的规定。6.6工作台面加速度均匀度的测定将5只加速度计分别安装在台面中心及距中心最远的4个安装点，其输出分别接测振仪。选取6个以1频率点，在额定加速度情况下，分别测量各点加速度值，并按式（2)计算台面加速度均勺度：N LAamaxl
X 100%
武中：
台面中心加速度幅值，m/s\；
[unx|---固次测量中，台面中心加速度幅值与台面各安装点加速度幅值最大偏差的绝对值、计算出的台面加速度均匀度N应符合5.5条的规定6.7频率指示误差的测定
振动台信号发生器的输出接测定用频率计。在额定工作频率范围内，均匀选取6个频率点进行测量.振动台频率示值与测定用频率计示值之差按式(3)计算，频率指示误差H：H
式中：
f-间频率下频率计示值,H.;
1fmaxi
一同·-频率下振动台频率示值与频率计示值之差的绝对值，Hz。14fmax
计算出的频率指示误差值H应符合5.6条的规定。6.8频率稳定度的测定
GB 10861-89

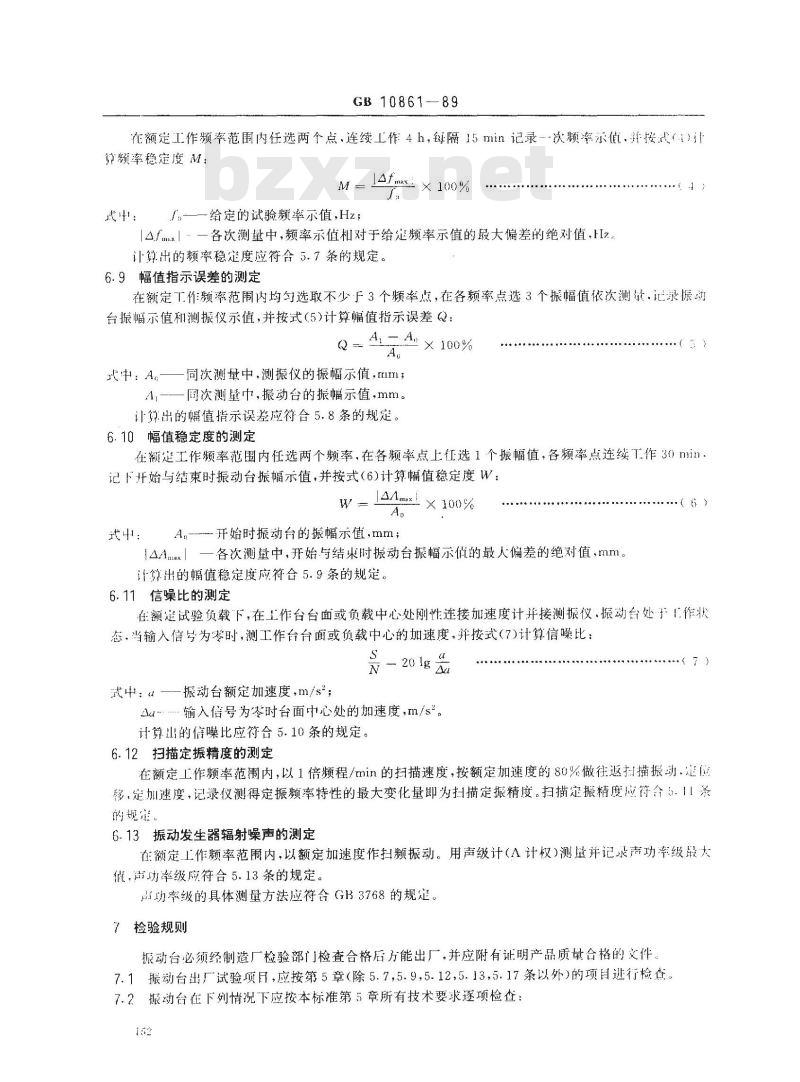

在额定工作频率范围内任选两个点，连续工作4h，每隔15min记录一次率示值，并按式（il算频率稳定度M：
/一一给定的试验频率示值,Hz
×100%
[△mx|-一各次测量中，频率示值相对于给定频率示值的最大偏差的绝对值.Hz.计算出的频率稳定度应符合5.7条的规定。6.9幅值指示误差的测定
在额定工作频率范围内均匀选取不少于3个频率点，在各频率点选3个振幅值依次测量，记录振动台振幅示值和测振仪示值，并按式(5)计算幅值指示误差Q：A-A×100%
武中:A-
一同次测量中，测振仪的振幅示值，rmin；同次测量中，振动台的振幅示值，mm。A_-
计算出的幅值指示误差应符合5.8条的规定。6.10幅值稳定度的测定
在额定工作频率范围内任选两个频率，在各频率点上征选1个振幅值，各频率点连续T作30min.记下开始与结束时振动台振幅示值，并按式（6)计算幅值稳定度W：144mxl × 100%
A.--开始时振动台的振幅示值，mm;AAax
各次测量中，开始与结束时振动台振幅示值的最人偏差的绝对值，mm。计第出的幅值稳定度应符合5.9条的规定。6.11信噪比的测定
...( 6 )
在额定试验负载下，在工作台台面或负载中心处刚性连接加速度计并接测振仪、振动台处！作状态，当输入信号为零时，测工作台台面或负载中心的加速度，并按式(7)计算信噪比：-20lga
武中：α一-振动台额定加速度，m/s；Au-…输入信号为零时台面中心处的加速度，m/\。计算山的信噪比应符合5.10条的规定。6.12扫描定振精度的测定
在额定工作频率范围内，以1倍频程/min的扫描速度，按额定加速度的80%做往返扫描握动定应移，定加速度，记录仪测得定振频率特性的最大变化量即为扫描定振精度。扫描定振精度应符合5.11条的规筐。
6.13振动发生器辐射噪声的测定在额定工作频率范围内，以额定加速度作扫频振动。用声级计（A计权）测量并记录声功率级最大值，功率级应符合5.13条的规定。高功率级的具体测量方法应符合GB3768的规定。7检验规则
振动台必须经制造厂检验部门检查合格后方能出厂，并应附有证明产品质量合格的文件。7.1振动台出厂试验项目，应按第5章（除5.7,5.9,5.12,5.13，5.17条以外）的项目逃行检查。7.2振动台在下列情况下应按本标准第5章所有技术要求逐项检查：152
试制的新产品，
GB10861-89
b．产品在设计、工艺、材料或配套设备有重大变更以致影响产品性能时。8标志、包装、贮存
8.1标志
应在振动台的醒目位置牢固标出：a.
产品名称和型号；
主要技术参数(包哲额定推力、额定加速度和额定位移等)；制造广名；
出厂编号、出厂日期。
8.2包装
包装应符合GB191中的有关规定。8.3贮存
振动台应贮存于防潮通风库房中，库房中不得有腐蚀性气体和化学药品存在。附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出，郑州机械研究所归口。本标准巾北京自动化研究所、长春试验机研究所负责起草。本标准主要起草人徐志诚、段明显。153
