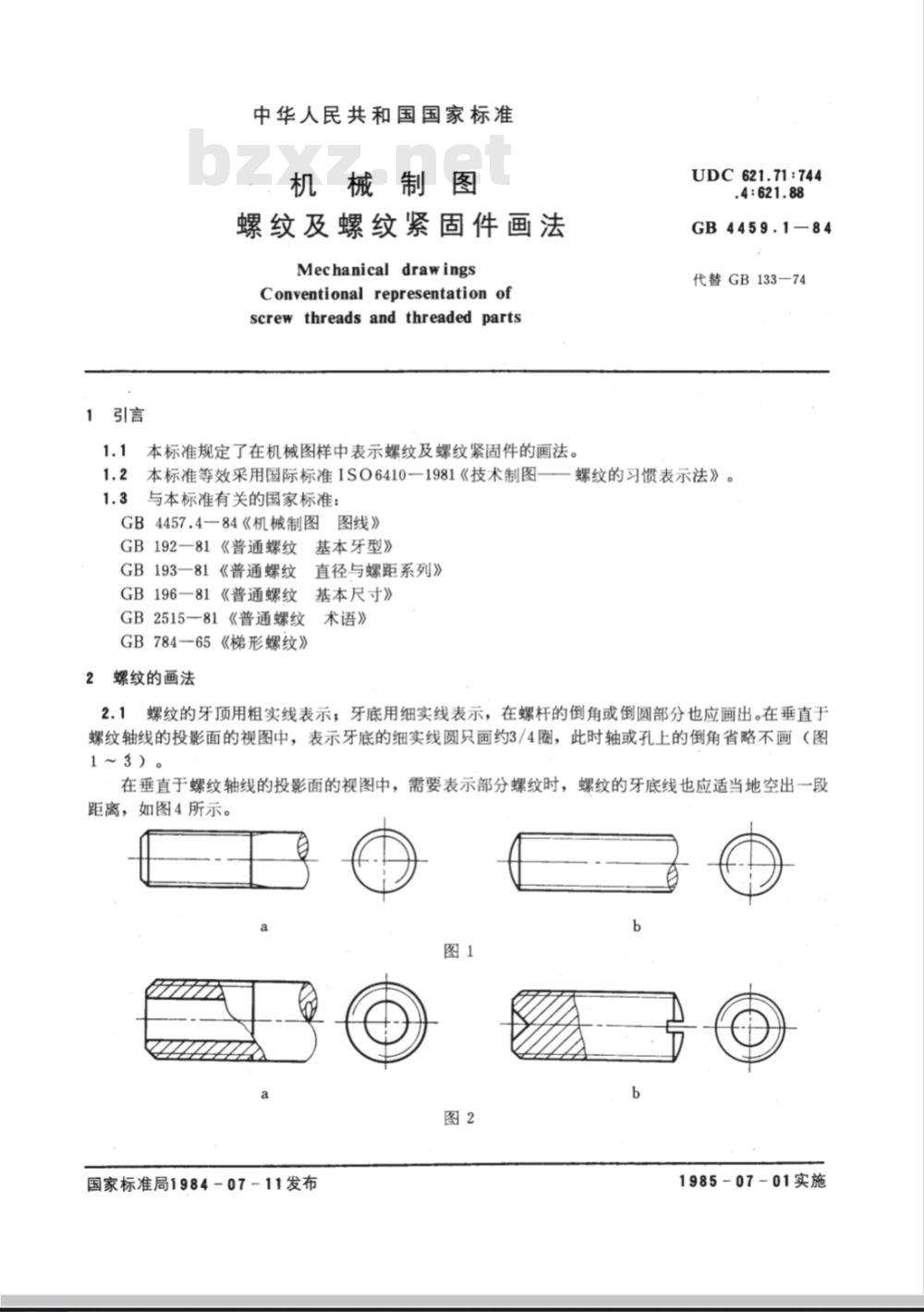

中华人民共和国国家标准
机械制图
螺纹及螺纹紧固件画法
Mechanical drawings
Conventional representation ofscrewthreadsandthreadedparts本标准规定了在机械图样中表示螺纹及螺纹紧固件的画法。1.1
本标准等效采用国际标准ISO6410一1981《技术制图与本标准有关的国家标准：
图线》
GB4457.484《机械制图
GB192—81《普通螺纹
GB193—81《普通螺纹
GB196—81《普通螺纹
基本牙型》
直径与螺距系列》
基本尺寸》
GB2515-81《普通螺纹
GB784-65《梯形螺纹》
螺纹的画法
术语》
UDC621.71:744
.4:621.88
GB4459.1-84
代替GB133—74
螺纹的习惯表示法》。
螺纹的牙顶用粗实线表示；牙底用细实线表示，在螺杆的倒角或倒圆部分也应画出。在垂直于2.1
螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角省略不画（图1～3）
在垂直于螺纹轴线的投影面的视图中，需要表示部分螺纹时，螺纹的牙底线也应适当地空出一段距离，如图4所示。
国家标准局1984-07-11发布
1985-07-01实施
GB4459.184

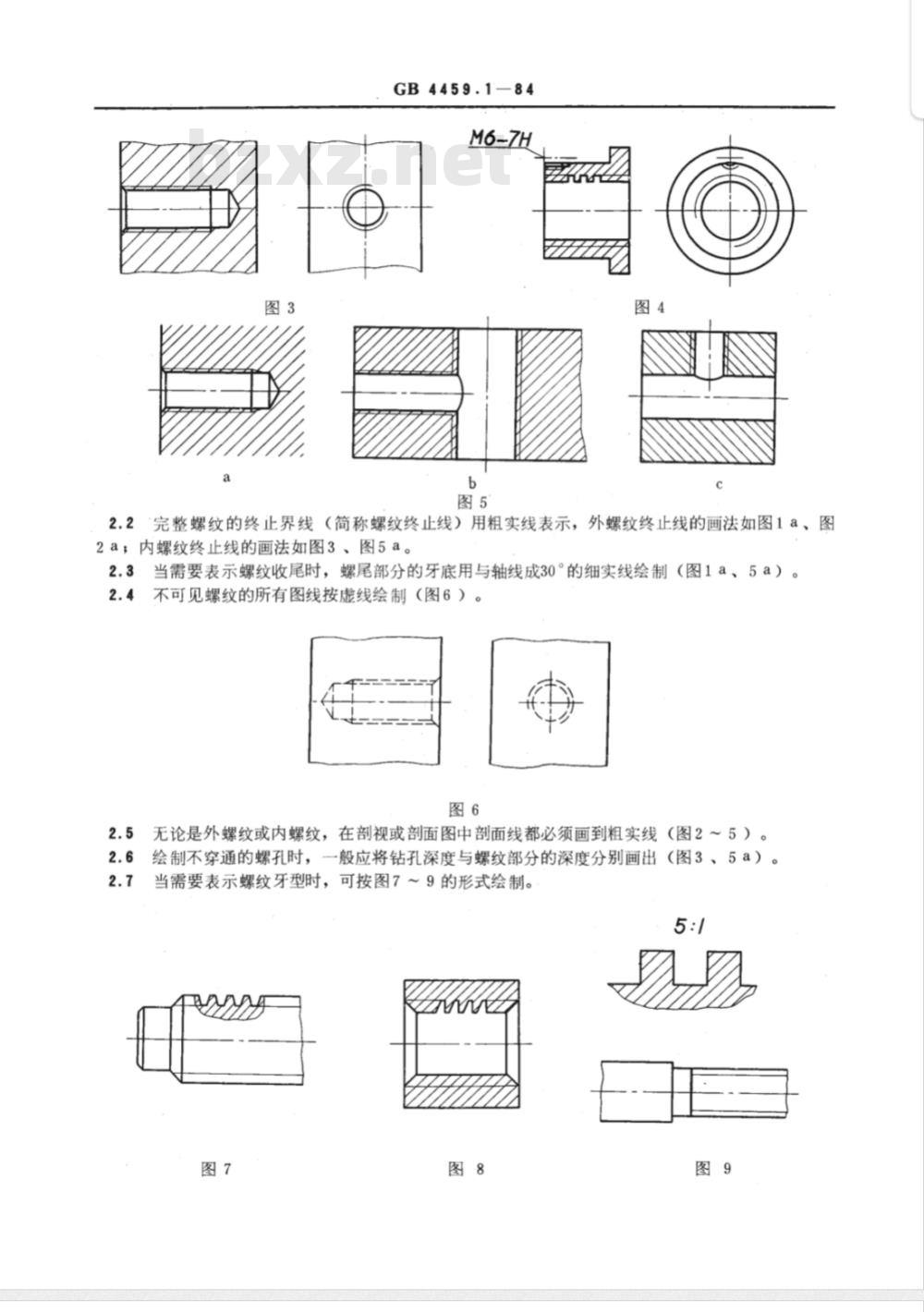

2.2完整螺纹的终止界线（简称螺纹终止线）用粗实线表示，外螺纹终止线的画法如图1a、图2a；内螺纹终止线的画法如图3、图5a。2.3当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制（图1a、5a）。2.4
不可见螺纹的所有图线按虚线绘制（图6）。图6
2.5无论是外螺纹或内螺纹，在剖视或面图中部面线都必须画到粗实线（图2～5）。2.6绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出（图3、5a）。当需要表示螺纹牙型时，可按图7～9的形式绘制。2.7
GB4459.1-84

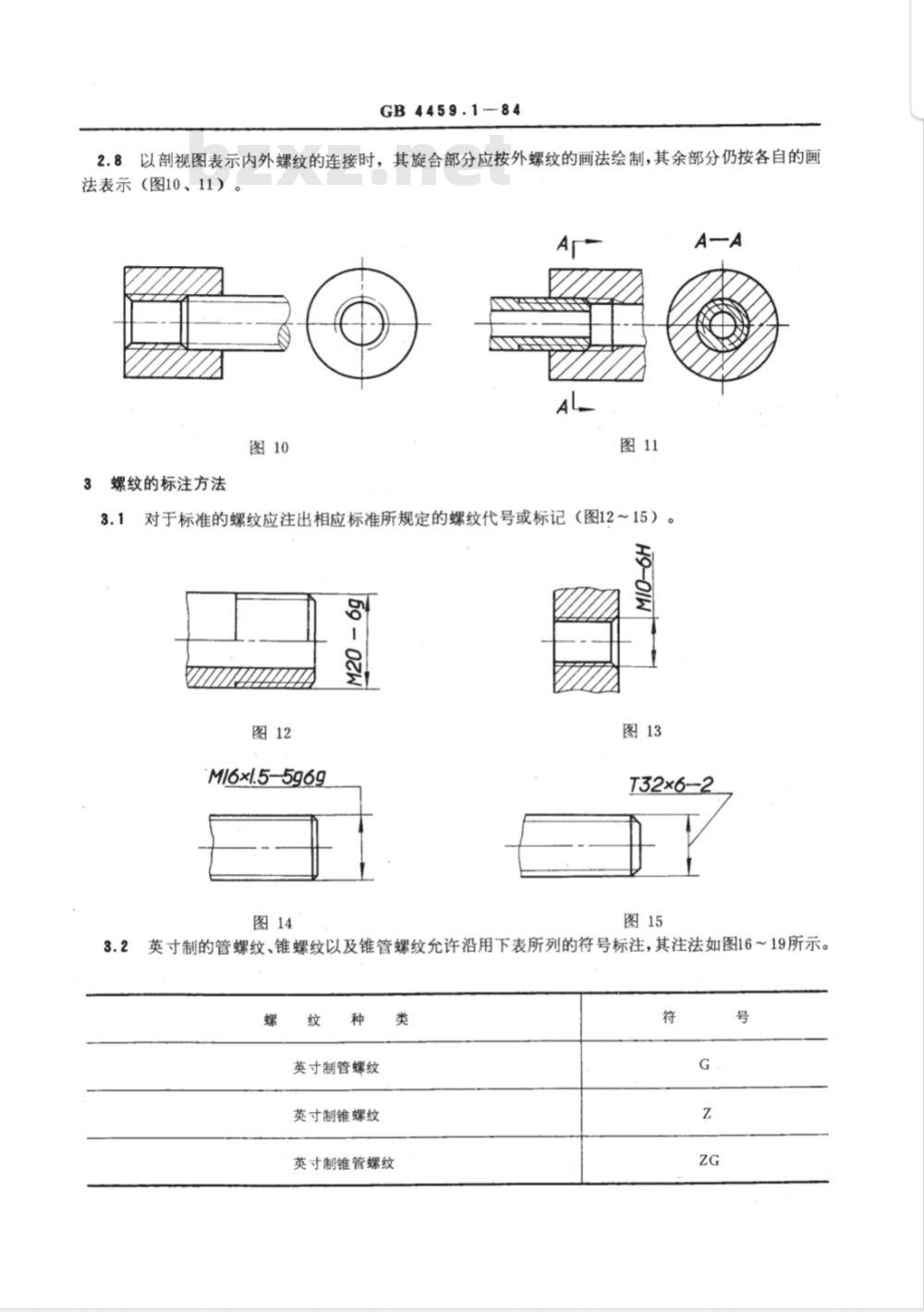

2.8以剖视图表示内外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示（图10、11）
螺纹的标注方法
对于标准的螺纹应注出相应标准所规定的螺纹代号或标记（图12～15）69-
M/6xl.5-5g69
H9-OIW
T32×6

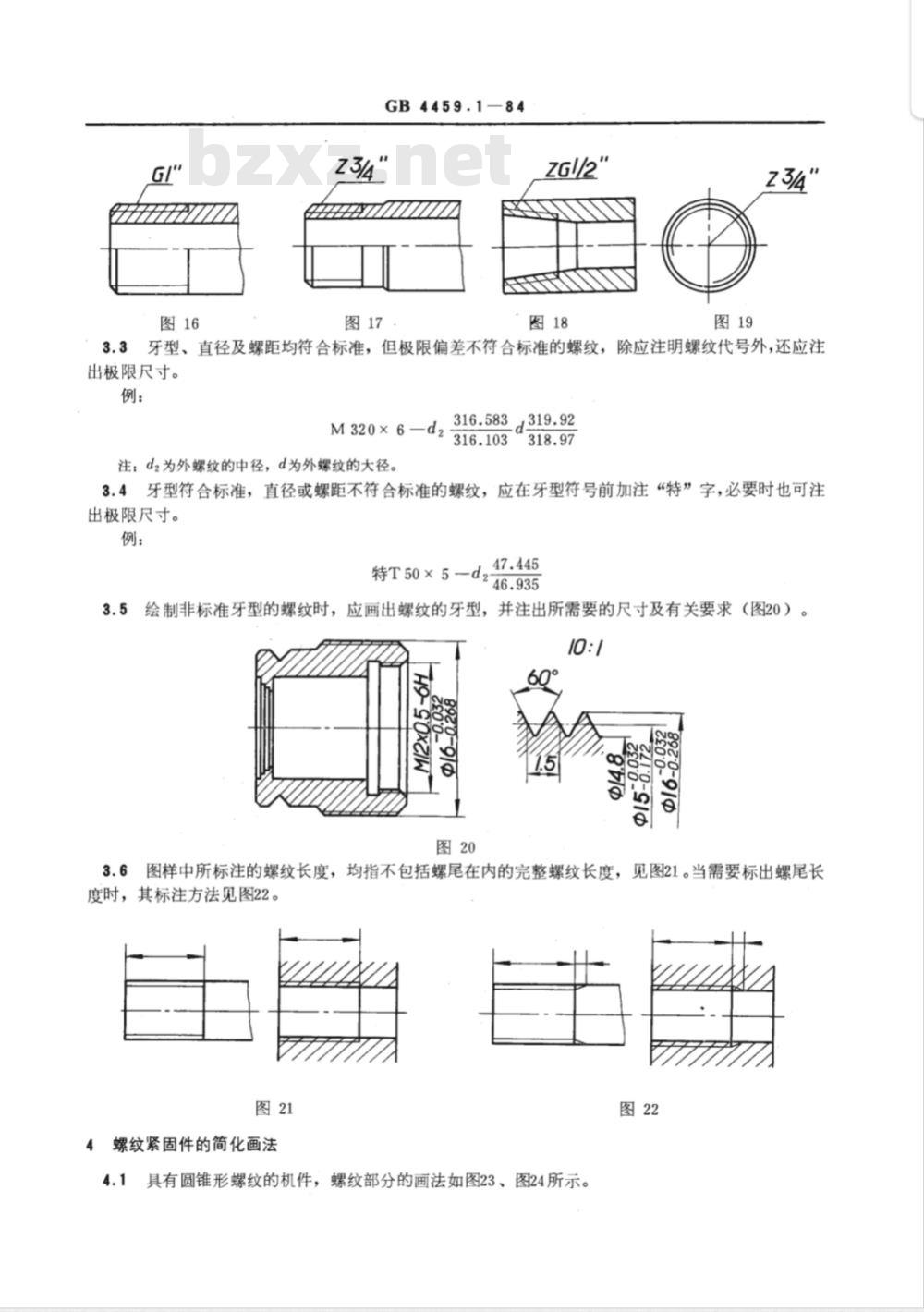

英寸制的管螺纹、锥螺纹以及锥管螺纹允许沿用下表所列的符号标注，其注法如图16～19所示。螺
英寸制管螺纹www.bzxz.net
英寸制锥螺纹
英寸制锥管螺纹
GB4459.1—84
牙型、直径及螺距均符合标准，但极限偏差不符合标准的螺纹，除应注明螺纹代号外，还应注出极限尺寸。
M320×6-
注：d2为外螺纹的中径，d为外螺纹的大径。d
3.4牙型符合标准，直径或螺距不符合标准的螺纹，应在牙型符号前加注“特”字，必要时也可注出极限尺寸。
特T50×5
3.5绘制非标准牙型的螺纹时，应画出螺纹的牙型，并注出所需要的尺寸及有关要求（图20）。10:/
见图21。当需要标出螺尾长
3.6图样中所标注的螺纹长度，均指不包括螺尾在内的完整螺纹长度，度时，其标注方法见图22。
4螺纹紧固件的简化画法

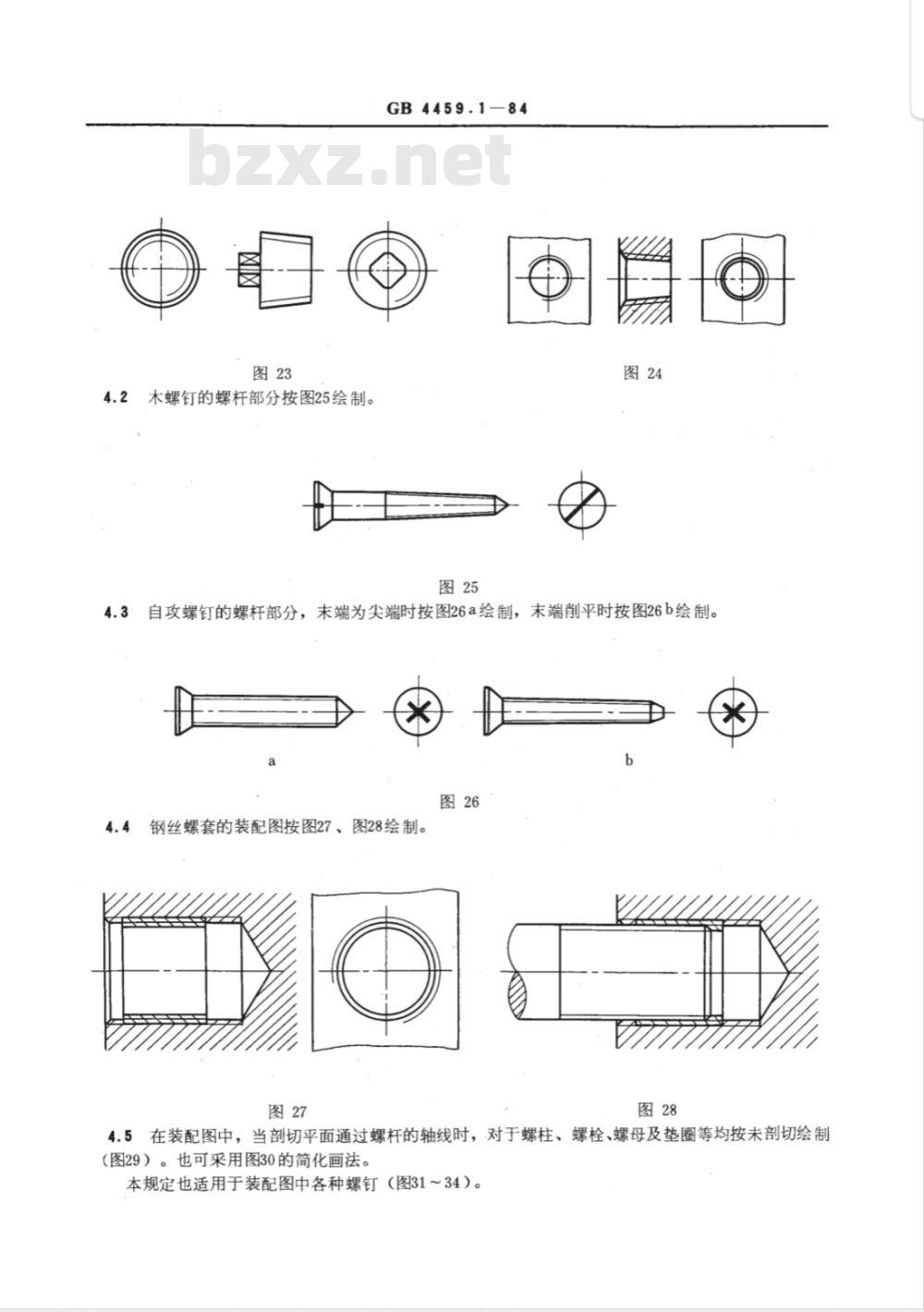

具有圆锥形螺纹的机件，螺纹部分的画法如图23、图24所示。图22
4.2木螺钉的螺杆部分按图25绘制。4.3
GB4459.1-84
自攻螺钉的螺杆部分，末端为尖端时按图26a绘制，末端削平时按图26b绘制。图26
钢丝螺套的装配图按图27、
图28绘制。
4.5在装配图中，当剖切平面通过螺杆的轴线时，对于螺柱、螺栓、螺母及垫圈等均按未剖切绘制（图29）。也可采用图30的简化画法。本规定也适用于装配图中各种螺钉（图31～34）。图29
GB4459.1-84
4.6在装配图中，内六角螺钉可按图31绘制，螺钉头部的一字槽、十字槽可按图26、图32～34的方法绘制。
4.7·在装配图中，对于不穿通的螺纹孔，可以不画出钻孔深度，仅按螺纹部分的深度（不包括螺尾）画出（图27、28、30～32）图31
GB4459.1-84
