【国家标准(GB)】一字槽螺钉旋具螺杆

本网站发布时间： 2024-07-08 20:18:12

GB10637-1989
已作废
　点击下载此标准

基本信息

标准号：
GB 10637-1989
标准名称：
一字槽螺钉旋具螺杆
标准类别：
国家标准(GB)
标准状态：
已作废
实施日期：
1989-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
66.98 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>工艺装备>>J47手工工具

关联标准

替代情况：
调整为QB/T 3861-1999
采标情况：
ISO 2380-1979 NEQ

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

相关标签：
螺钉旋具螺杆

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB 10637-1989 一字槽螺钉旋具螺杆 GB10637-1989

标准内容

部分标准内容：

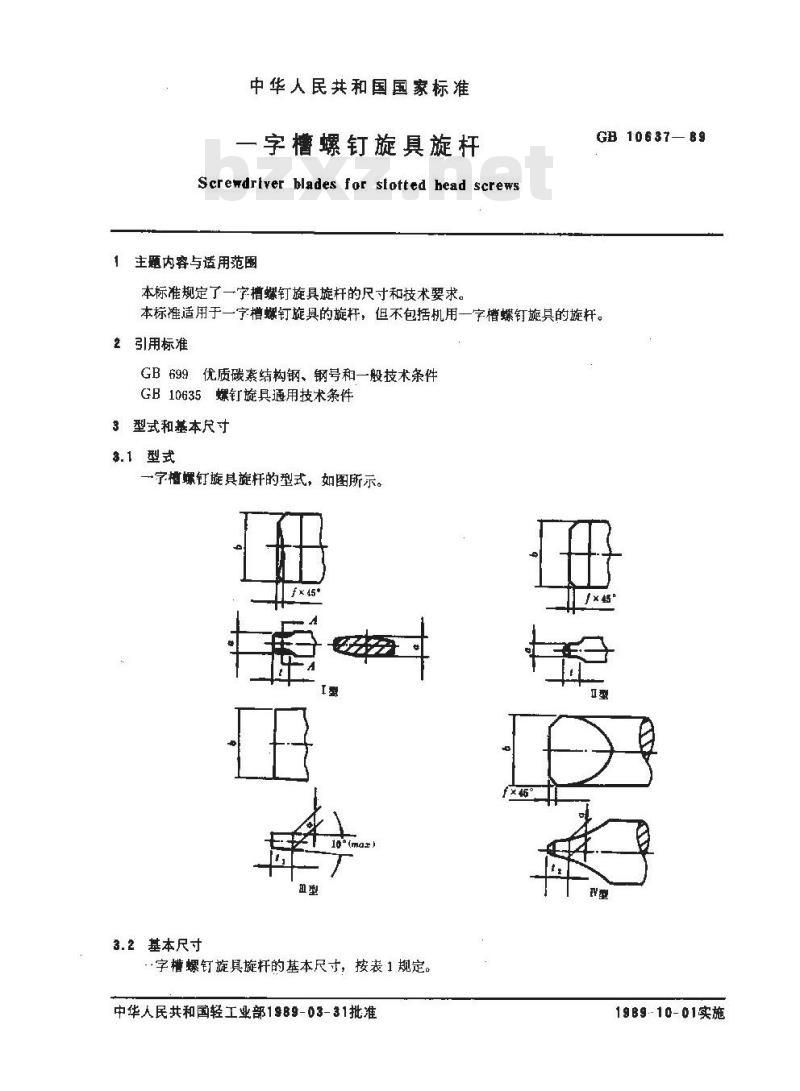

中华人民共和国国家标准
一字槽螺钉旋具旋杆
Screwdrlver blades for slotted head screws主题内容与适用范围
GB 10637-89
本标准规定了一字槽螺钉旋具旋杆的尺寸和技术要求。本标准适用于一字槽螺钉旋具的旋杆，但不包括机用一字槽螺钉旋具的旋杆。引用标准
GB699优质碳素结构钢、钢号和一般技术条件GB10635螺钉旋具通用技术条件
3型式和基本尺寸
3.1型式
一字槽螺钉旋具旋杆的型式，如图所示。型
3.2基本尺寸

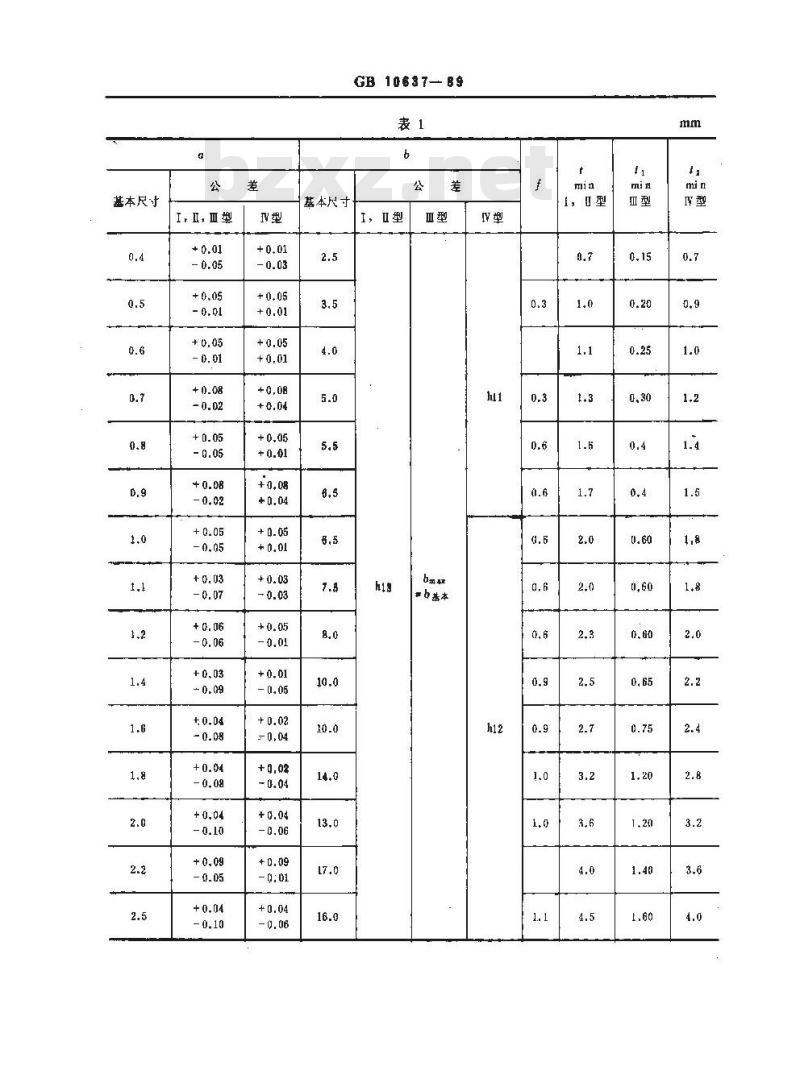

字槽螺钉旋具旋杆的基本尺寸，按表1规定。中华人民共和国轻工业部1989-03-31批准19B910-01实施
基本尺寸
- 0,04
基本尺寸
GB 10637-B9
I，Ⅱ型
b甚本
1，U型

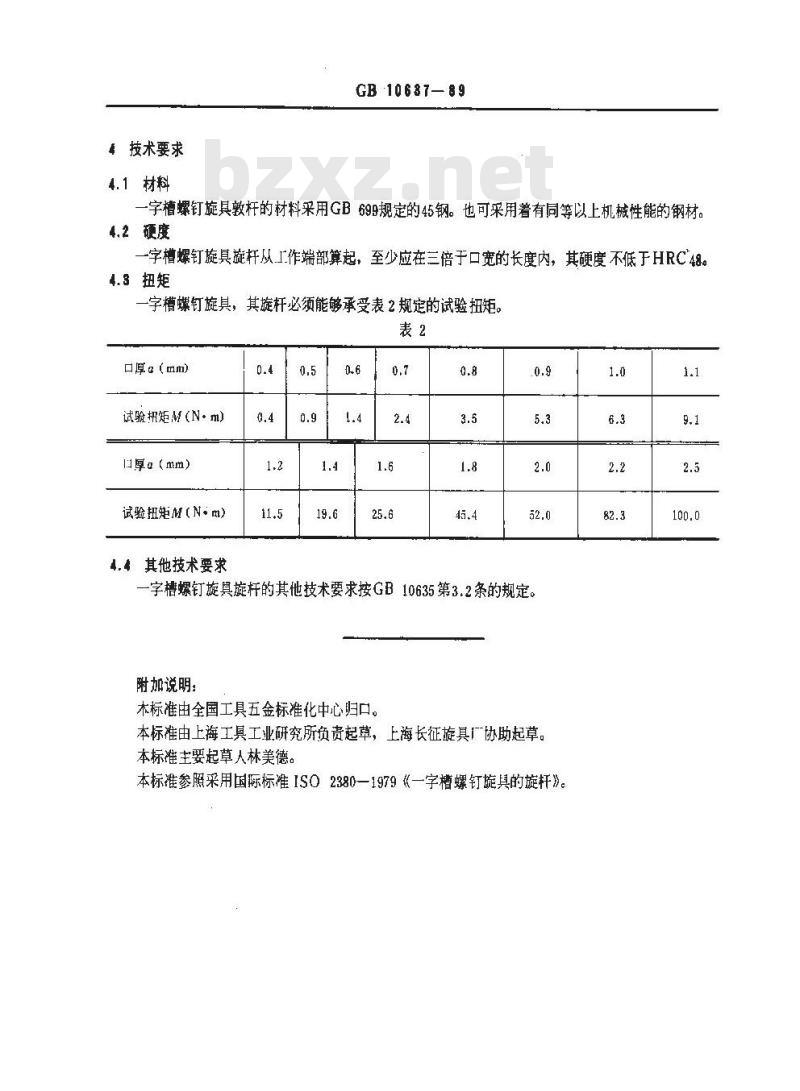

技术要求
4.1材科
GB 10687-89
一字槽螺钉旋具敦杆的材料采用GB699规定的45钢。也可采用着有同等以上机械性能的钢材4.2硬度
一字槽螺钉旋具旋杆从.工作端部算起，至少应在三倍于口宽的长度内，其硬度不低于HRC48。4.3扭矩
一字槽螺钉旋具，其旋杆必须能够承受表2规定的试验扭矩。表2
口厚α(mm)
试验扭矩M（N·m）
厚α(mm)下载标准就来标准下载网
试验扭矩M（N·m）
4.4其他技术要求
一字槽螺钉旋具旋杆的其他技术要求按GB10635第3.2条的规定。附加说明：
木标准由全国工具五金标准化中心归口。本标准由上海工具工业研究所负责起草，上海长征旋具厂协助起草。本标准主要起草人林美德。
本标准参照采用国际标准ISO2380—1979《一字槽螺钉旋具的旋杆》。1.0
