【国家标准(GB)】 滑动轴承 多层轴承减摩合金的硬度检验方法

中华人民共和国国家标准
滑动轴承
多层轴承减摩合金的硬度检验方法Plain bearings-Hardness testlng of bearingmetals--Compound materlals
本标准参继采用[SU4384/1—1582&滑动轴承——轴承合金硬度检验—1主内容
本标准规定了用于检验多层消动轴承减摩合金硬度的方法。2引用标准
GB231金属布氏硬度试验方法
GB5030金属小负荷维氏硬度试验方法3试件
GB 10453-89
第1部分：复合材料》。
试件试验面要有金属光洋，并能够方便地测量检验压痕。在试件的准备过程中，要避免过热对试件表函硬度的影响。
试件试验面抛光时，对表面粗度值R，≤6.3ml的铅基和锡基合金用粒度为240号的金相砂纸对表面粗糙慎R,≤3.2μml的铜基和铅基合金用粒度为320号的金相砂纸。4试验条件
4.1试验条件应符合下素的规定。多层材料
钢与铅合金
钢与蜴合金
钢与铜铅合金
钢与辑合金
成库合金层厚地
作何厚度
试验条件
小载荷硬度检验：
FrV1/10
115/25/180bzxZ.net
HR11/100/180
HB10/155/180
小教荷硬度检验
I[B1/5/30
HB2.5:31.25/30
HB1/30/10
注：1）对减障合金员厚度小于或等于0.2mm的试验条件不性具体规，4.2检验条件示例
中华人民共和国机撼电子工业部1989-02-10批准环境温度
990-01-01实施

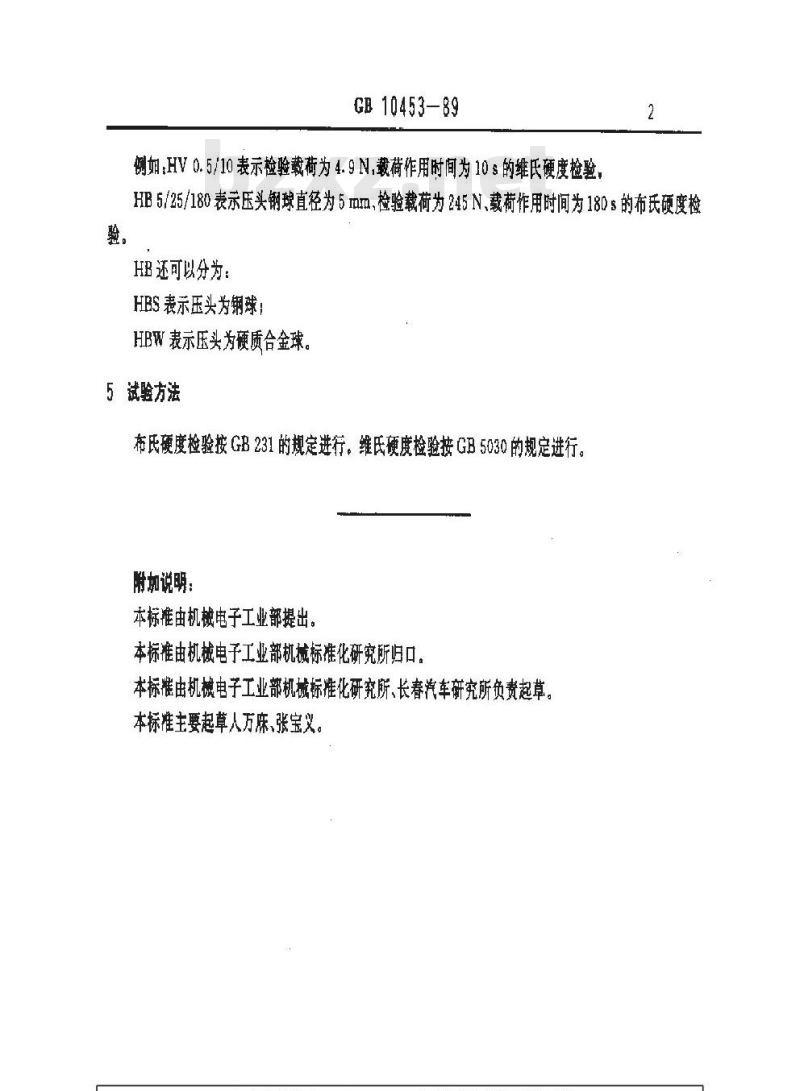

GB10453-89
例如；HV0.5/10表示检验载荷为4.9N,载荷作用时间为10s的维氏硬度检验2
HB5/25/180表示压头钢球直径为5mm，检验载荷为245N、裁荷作用时间为180s的布氏硬度检HB还可以分为：
HBS表示压头为鋼球：
HBW表示压头为硬质合金球。
5试验方法
布氏硬度检验按GB231的规定进行。维氏硬度检验按GB5030的规定进行，附加说明：
本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所、长春汽车研究所负责起草本标准主要起草人万麻、张宝义。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
