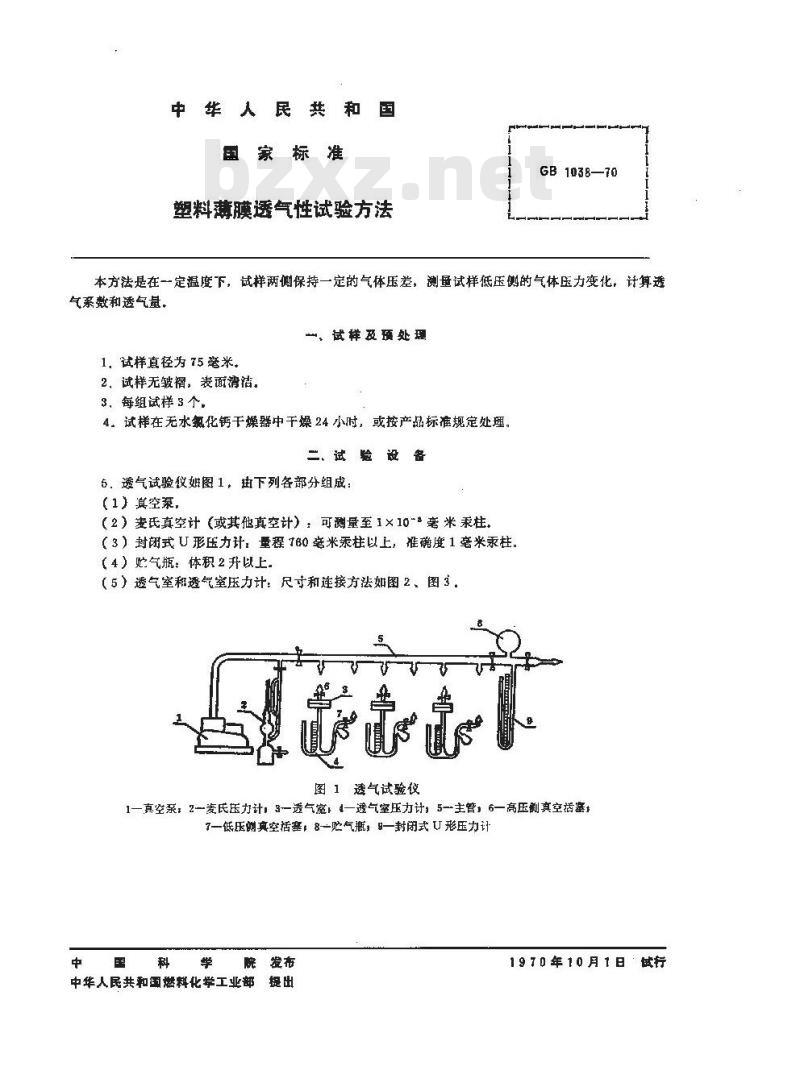

【国家标准(GB)】 塑料薄膜透气性试验方法

中华人民共和国
国銀家
塑料薄膜透气性试验方法
GB1038—70
本方法是在一定温度下，试样两侧保持一定的气体压差，测量试样低压侧的气体压力变化，计算透气系数和透气量，
一、试样及预处理
1，试样直径为75米，
2.试样无皱褶，表面消洁。
3.每组试样3个.
4．试样在无水氮化钙干燥器中干燥24小时，或按产品标准规定处理。二、试验设备
5．透气试验仪图1，由下列各部分组成：（1）滇空
（2）麦氏真空计（或其他真空计）：可测量至1×10\毫米汞柱，（3）封闭式U形压力计：量程760毫米汞柱以上，准确度1毫米汞柱（4）贮气瓶：体积2升以上
（5）透气室和透气室压力计：尺寸和连接方法如图2、图3.ttt
图1透气试验仪
1—真空泵，2—麦氏压力计，3—透气室4—透气室压力计，5一主管，6—高压真空括密了一低压侧真空括塞8一贮气瓶，9一封闭式 U形压力计中
中华人民共和国燃料化学工业部提出1970 年10 月1日诚行
GB1038-70
环驾胶粘援

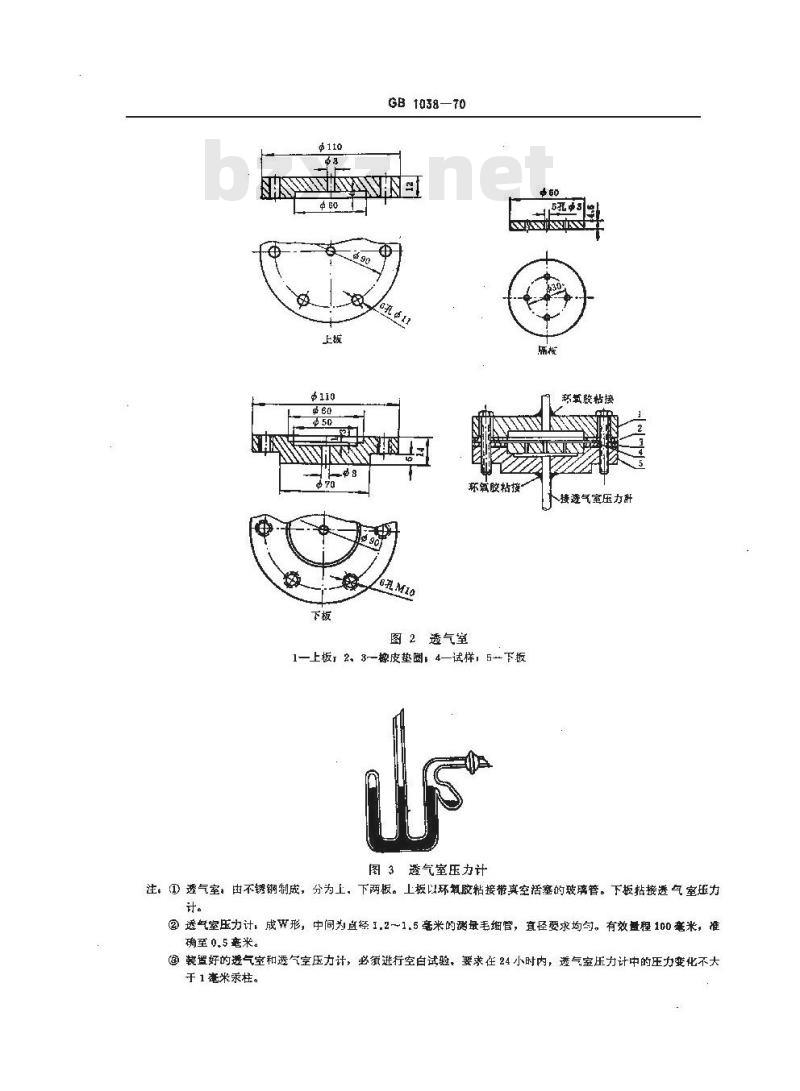

图2透气室
1—上板2、3—橡皮垫圈，4—试样，5下板图3透气室压力计
5元43
其胶帖接
接避气室压力群
注，①透气室，由不锈钢制成，分为上，下两扳。上板以环氧胶粘接带真空活塞的玻璃管。下板粘接透气室压力计。
②透气室压力计，成W形，中间为直径1.2～1.5毫米的测量毛细管，直径要求均匀。有效量程100毫米，准确至0.5毫米。
③装驾好的透气室和透气室压力计，必须进行空白试验，要求在24小时内，透气室压力计中的压力变化不大于 1 患米汞柱。

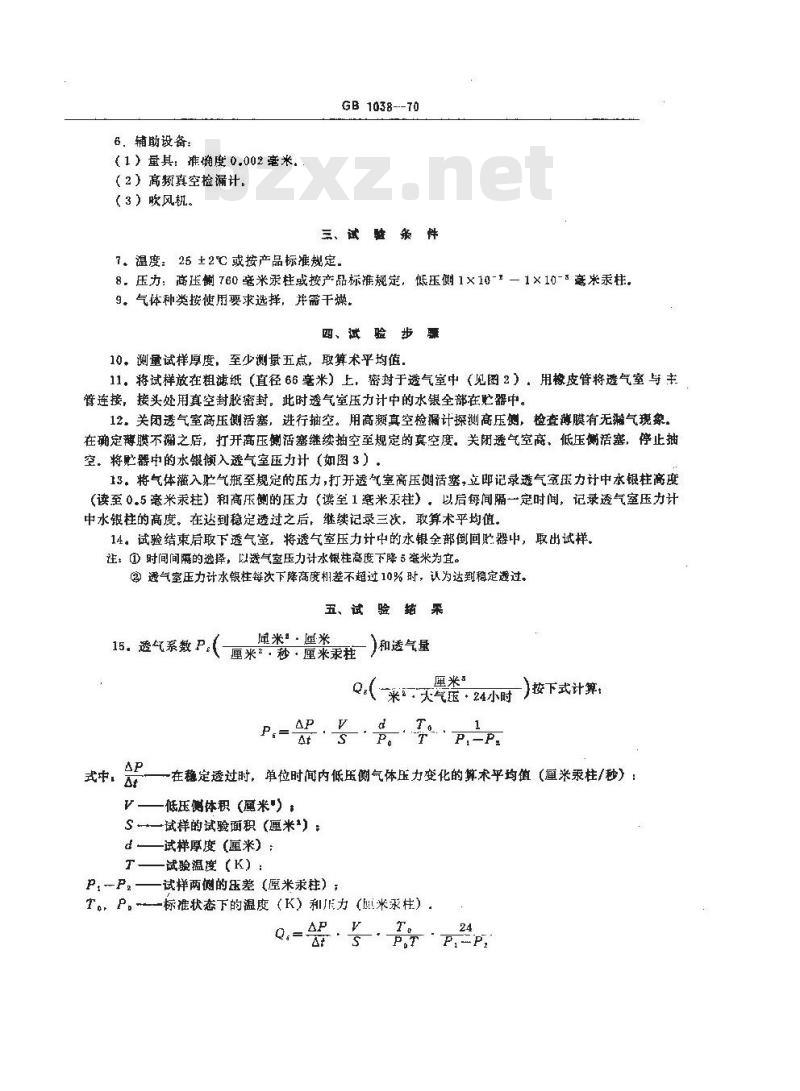

6.辅助设备：
（1）量具：推确度0.002毫米,
（2）高频真空检漏计。
（3）吹风机。
GB1038--70
三、试胜条件
7。温度：25±2℃或按产品标准规定.8.压力：高压侧760毫米汞柱或按产品标谁规定，低压侧1×10-一1×10-°毫米汞柱。9，气体种类按使用要求选择，并需干燥。四、试验步骤
10。测量试样厚度，至少测量五点，取算术平均值11。将试样放在粗滤纸（直径66毫米）上，密封于透气室中（见图2），用橡皮管将透气室与主管连接，接头处用真空封胶密封。此时透气室压力计中的水银全部在贮器中。12，关闭透气室高压侧活塞，进行抽空。用高频真空检漏计探测高压侧，检查薄膜有无滞气现象，在确定薄膜不漏之后，打开高压侧活塞继续抽空至规定的真空度。关闭透气室高、低压衡活塞，俘止抽空。将贮器中的水银倾入透气室压力计（如图3）。13。将气体灌入驶气瓶至规定的压力，打开透气室高压侧活塞，立即记录透气室压力计中水银柱高度(读至0.5毫米汞柱）和高压侧的压力（读至1毫米求柱）。以后每间隔一定时间，记录透气室压力计中水银柱的高度。在达到稳定透过之后，继续记录三次，取算术平均值。14。试验结束后取下透气室，将透气室压力计中的水银全部倒回贮器中，取出试样。注，①时间间隔的选择，以气室压力计水银柱高度下降5密米为宜。透气室压力计水银柱每次下降高度相差不超过10%时，认为达到稳定透过。五、试验结果bzxZ.net
15。 透气系数 P
式中，t
厘米“·厘米
厘米”·秒·厘米汞柱
和透气量
厘米“
Q：（一来天气然·24小时）
按下式计算
AP.V.d..T...
一在稳定透过时，单位时间内低压侧气体压力变化的算术平均值（通米汞柱/秒）：低压侧休积（匾米\），
S—试样的试验面积（厘米\）：d
-试样厚度（厘米）：
试验温度（K）：
试样两侧的压差（愿米汞往）：T。P。标准状态下的温度（K）和K力（米汞柱）.Q
P,=P，
式中：
GB1038—70

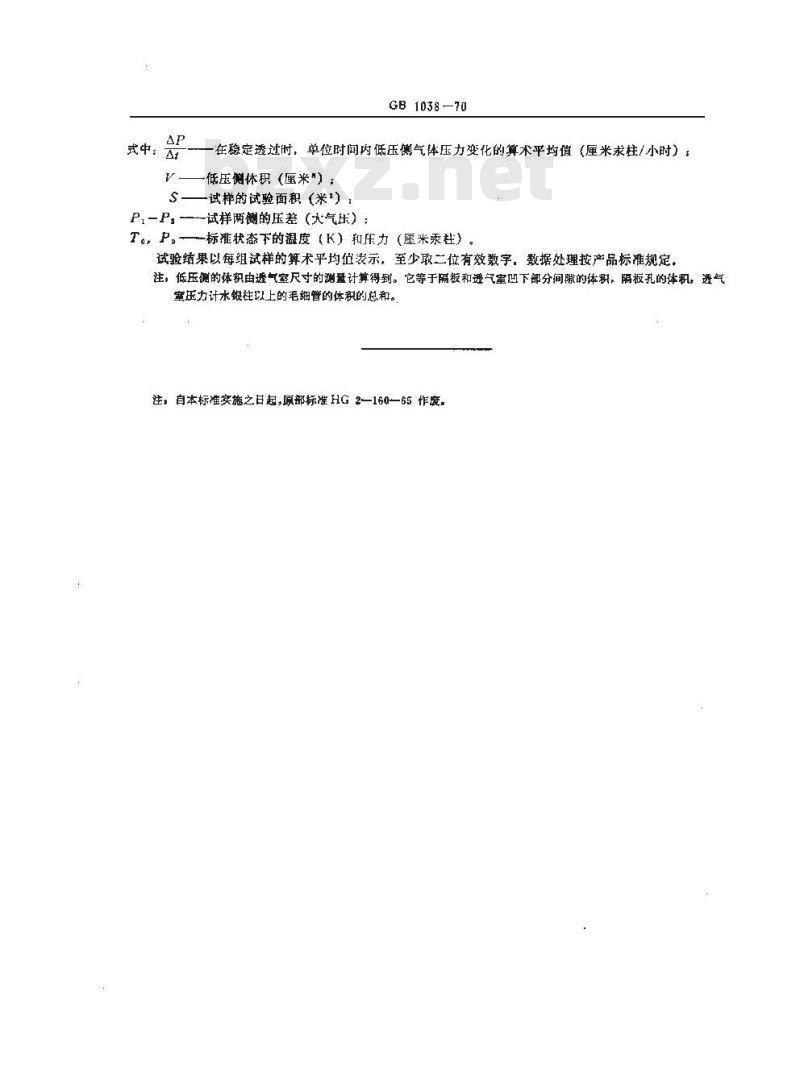

在稳定透过时，单位时间内低压侧气体压力变化的算术平均值（厘米求柱/小时）：一低压侧休积（厘米）：
一试样的试验面积（米）：
P1一P，-试样两的压差（天气乐）：T。，P，—标准状态下的温度（K）和乐力（厘米汞柱）试验结果以每组试样的算术平均值表示，至少取二位有效数字，数据处理按产品标准规定。注，低压侧的体积由透气室尺寸的测量计算得到。它等于隔板和透气室凹下部分间隙的体积，隔板孔的体机，透气室压力计水银柱以上的毛细管的体积的总和。注：自本标准实施之日起，原部标准HG2—160—65作度，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
