【国家标准(GB)】 化工用硬聚氯乙烯管材的腐蚀度试验方法

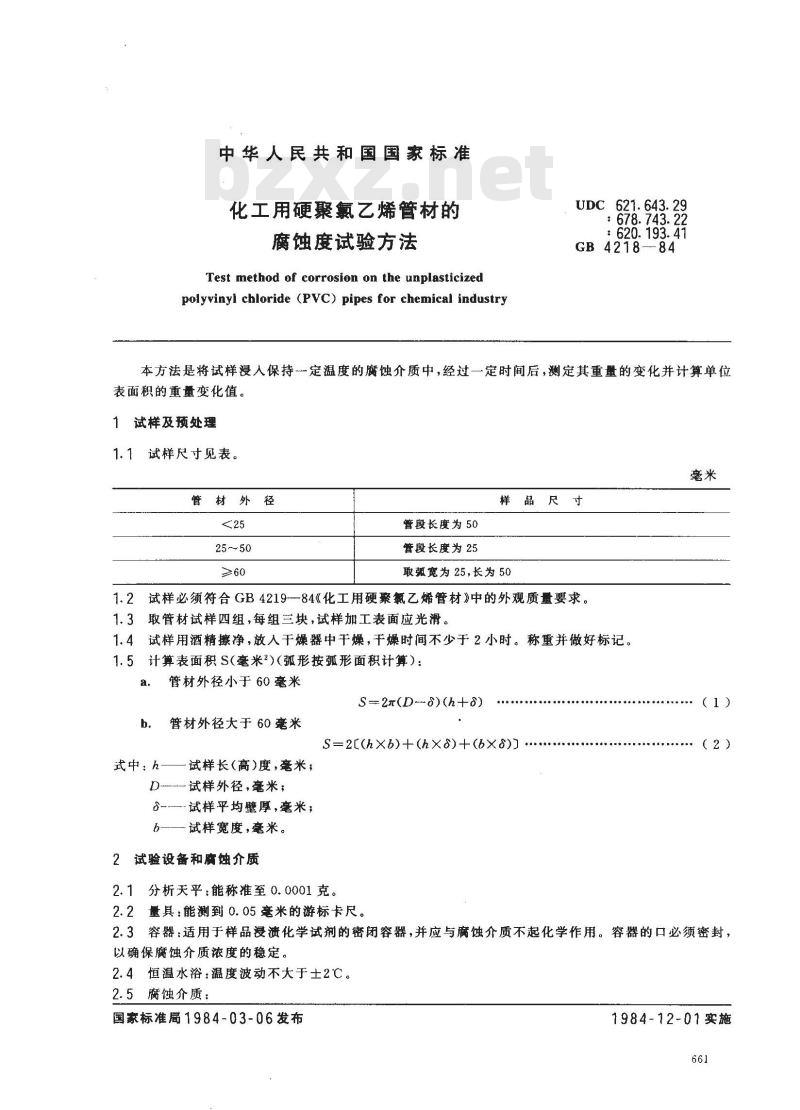

中华人民共和国国家标准
化工用硬聚氟乙烯管材的
腐蚀度试验方法
Test method of corrosion on the unplasticizedpolyvinyl chloride (PVC) pipes for chemical industry621.643.29
:678.743.22
:620.193.47
GB 4218-
本方法是将试样浸入保持一定温度的腐蚀介质中，经过一定时间后，测定其重量的变化并计算单位表面积的重量变化值。
1试样及预处理
1.1试样尺寸见表。
管材外径
管段长度为50
管段长度为25
样品尺寸
取弧宽为25,长为50
1.2试样必须符合GB4219—-84《化工用硬聚氯乙烯管材》中的外观质量要求。1.3取管材试样四组，每组三块，试样加工表面应光滑。1.4试样用酒精擦净，放人干燥器中干燥，干燥时间不少于2小时。称重并做好标记。1.5计算表面积S(毫米2)(弧形按弧形面积计算）：a.
式中：h+
管材外径小于60毫米
S -- 2(D--8)(h +8)
管材外径大于60毫米
S=2[(hXb)+(hX8)+(bX8))
-试样长(高)度，毫米，
D--试样外径,毫米；Www.bzxZ.net
--试样平均壁厚，毫米；
b——试样宽度,毫米。
2试验设备和腐蚀介质
2.1分析天平：能称准至0.0001克。2.2量具：能测到0.05毫米的游标卡尺。(1）
（2）
2.3容器：适用于样品浸溃化学试剂的密闭容器，并应与腐蚀介质不起化学作用。容器的口必须密封，以确保腐蚀介质浓度的稳定。
2.4恒温水浴：温度波动不大于士2℃。2.5腐蚀介质：
国家标准局1984-03-06发布
1984-12-01实施

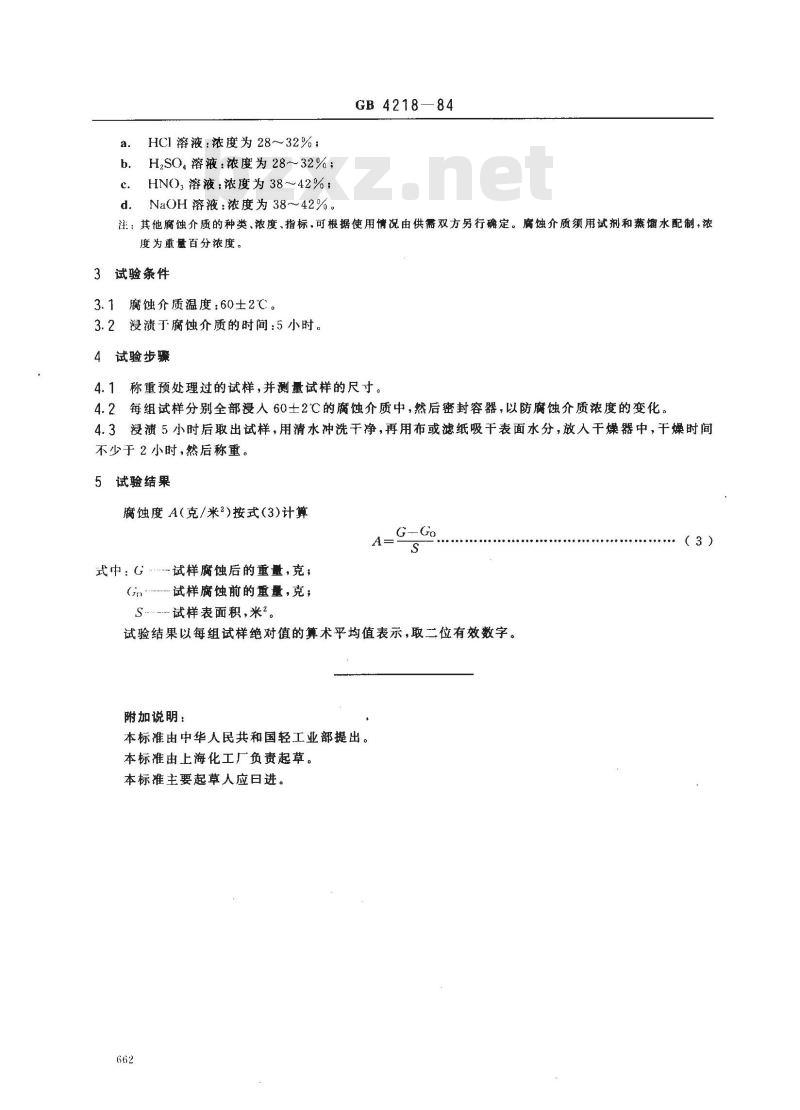

HCI溶液：浓度为28~32%；
H2SO.溶液：浓度为28~32%；
HNO溶液：浓度为38～42%；
NaOH溶液：浓度为38~42%。
GB4218—84
注：其他蚀介质的种类、浓度、指标，可根据使用情况由供需双方另行确定。腐蚀介质须用试剂和蒸馏水配制，浓度为重量百分浓度。
3试验条件
3.1腐蚀介质温度：60士2℃。
3.2浸渍于腐蚀介质的时间：5小时。4试验步骤
4.1称重预处理过的试样，并测量试样的尺寸。4.2每组试样分别全部浸人60士2℃的腐蚀介质中，然后密封容器，以防腐蚀介质浓度的变化。4.3浸溃5小时后取出试样，用清水冲洗干净，再用布或滤纸吸干表面水分，放人干燥器中，干燥时间不少于2小时，然后称重。
5试验结果
腐蚀度A（克/米）按式（3)计算A
式中·G……-试样腐蚀后的重量，克试样腐蚀前的重量，克；
S试样表面积，米?。
试验结果以每组试样绝对值的算术平均值表示，取二位有效数字。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由上海化工厂负责起草。本标准主要起草人应日进。
（3）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
