【国家标准(GB)】 热固化浸渍漆技术条件

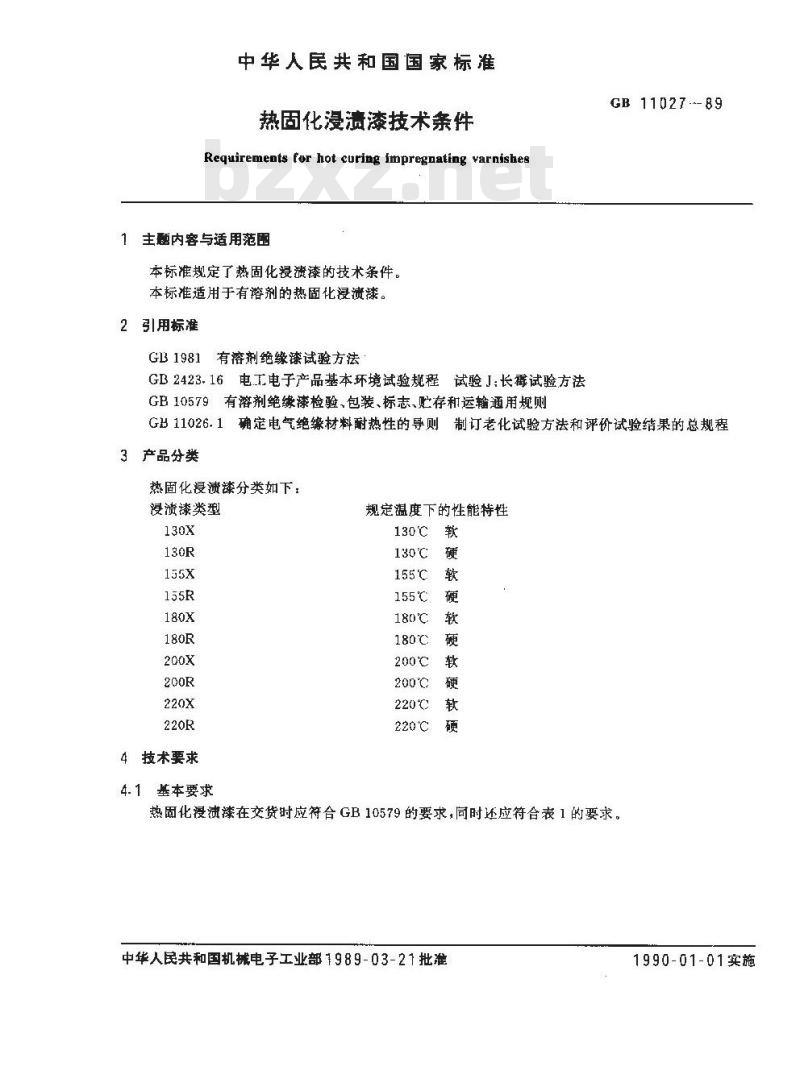

中华人民共和国国家标准
热固化浸渍漆技术条件
Requirements for hot curing impregnating varnishes1主题内容与适用范围
本标准规定了热固化浸漆的技术条件。本标准适用于有溶剂的热固化浸溃漾。2
引用标准
GB1981有溶剂绝缘漆试验方法
GB2423.16电工电子产品基本环境试验规程试验J：长霉试验方法GB10579有溶剂绝缘漆检验、包装、标志、贮存和运输通用规则GB 11027--89
GB11026.1确定电气绝缘材料耐热性的导则制订老化试验方法和评价试验结果的总规程3产品分类
热固化浸溃漆分类如下，
浸溃漆类型
技术要求
基本要求
规定温度下的性能特性
130℃
130℃
155℃wwW.bzxz.Net
155℃
180℃
180℃
200℃
200℃
220℃
220℃
热固化浸溃漆在交货时应符合GB10579的要求，同时还应符合表1的要求。中华人民共和国机械电子工业部1989-03-21批准1990-01-01实施

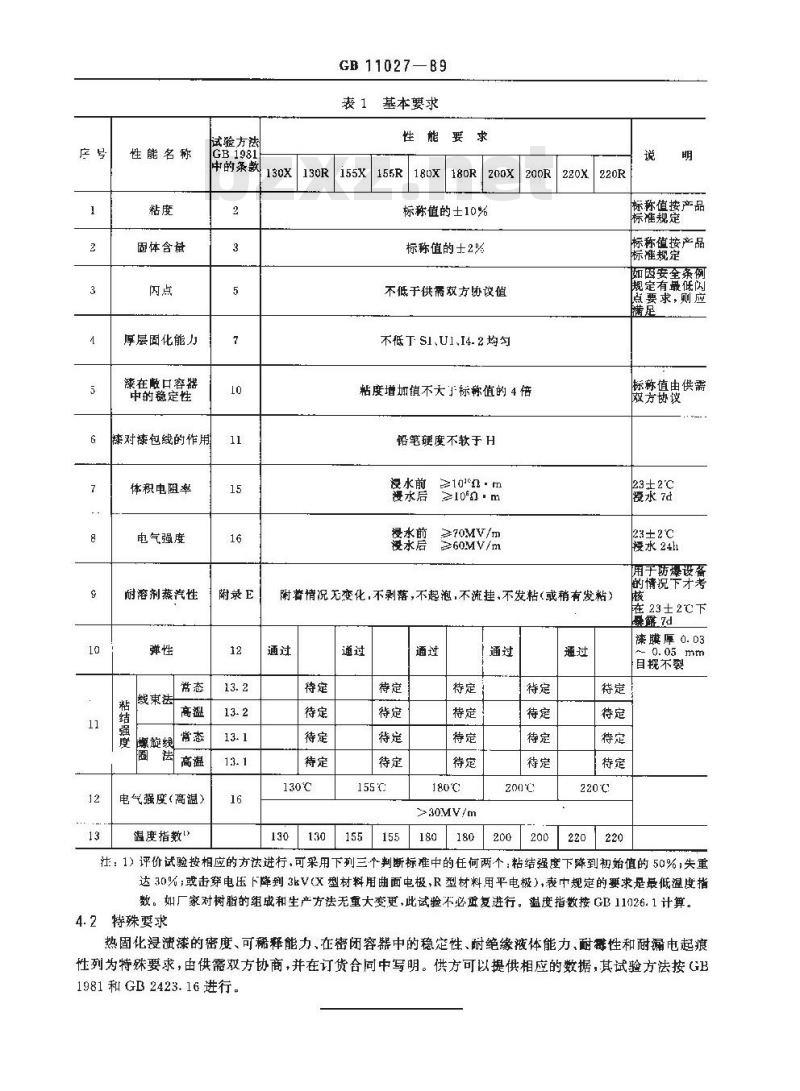

性能名称
固体含量
厚层固化能力
漆在散口容器
中的稳定性
试验方法
GB1981
中的条款130X
续对续包线的作用
体积电阻率
电气强度
耐溶剂蒸汽性
粘结强能
线東法
爆旅线
电气强度（高温）
温度指数\
附录E
GB 11027—B9
表 1基本要求
200X200R
标称值的士10%
标称值的士2%
不低于供需效方协议值
不低TsI、U1.I4.2均匀
粘度增加值不大于标称值的4倍
铅笔硬度不软于 H
浸水前
漫水后
浸水前
液水后
270MV/m
260MV/m
附著情况无变化，不剥落，不起泡，不流挂，不发粘(或稍有发粘）通过
130℃
155℃
180℃
>30MV/m
200℃
称按产品
标准规定
标称值按产品
标准规定
即医安全条
规定有最低闪
点要隶，则应
标称值由供需
殿方协议
23±2℃
23±2℃
浸水24h
用于防爆设备
情况卡牙考
薛23十2下
谦膜厚 0. 03
目规不裂
220℃
注：1）评价试验按相应的方法进行,可采用下列三个判断标准中的在何两个：粘结强度下降到初始值的50%;失重达30%；或击穿电压下降到3kV(X型材料用曲面电极，R型材料用平电极），表中规定的要求是最低温度指数。如厂家对树脂的组成和生产方法无重大变更，此试验不必延复进行。温度指数按 GB 11026.1 计算。4.2特殊要求
热固化浸溃漆的密度、可稀释能力、在密闭容器中的稳定性、耐绝缘液体能力、耐霉性和耐漏电起痕性列为特殊要求，由供需双方协商，并在订货合同中写明。供方可以提供相应的数据，其试验方法按GB1981和GB2423.16进行

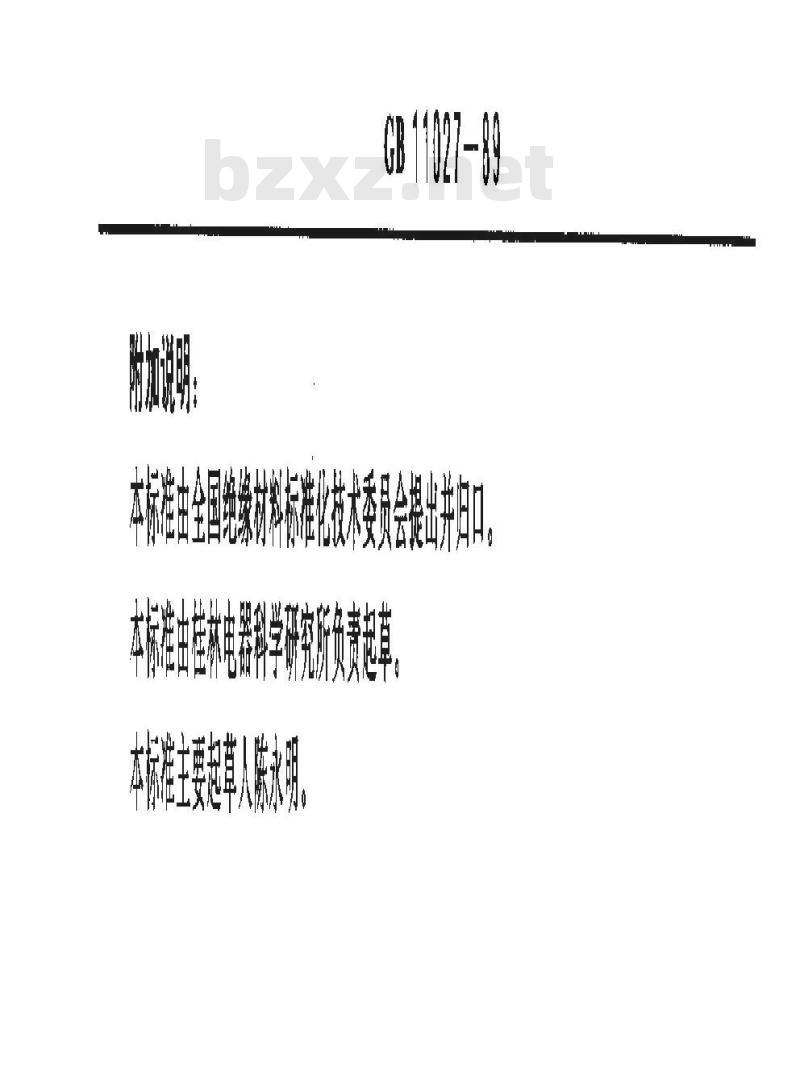

产标准主全国绿缘材料标准化技委员会提本标准由桂林电器科学研究所贵责起算本作主要想事人肤水机，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
