【通信行业标准(YD)】 在公用电话网上数据传输启动会话期规程

YD/T887—1997

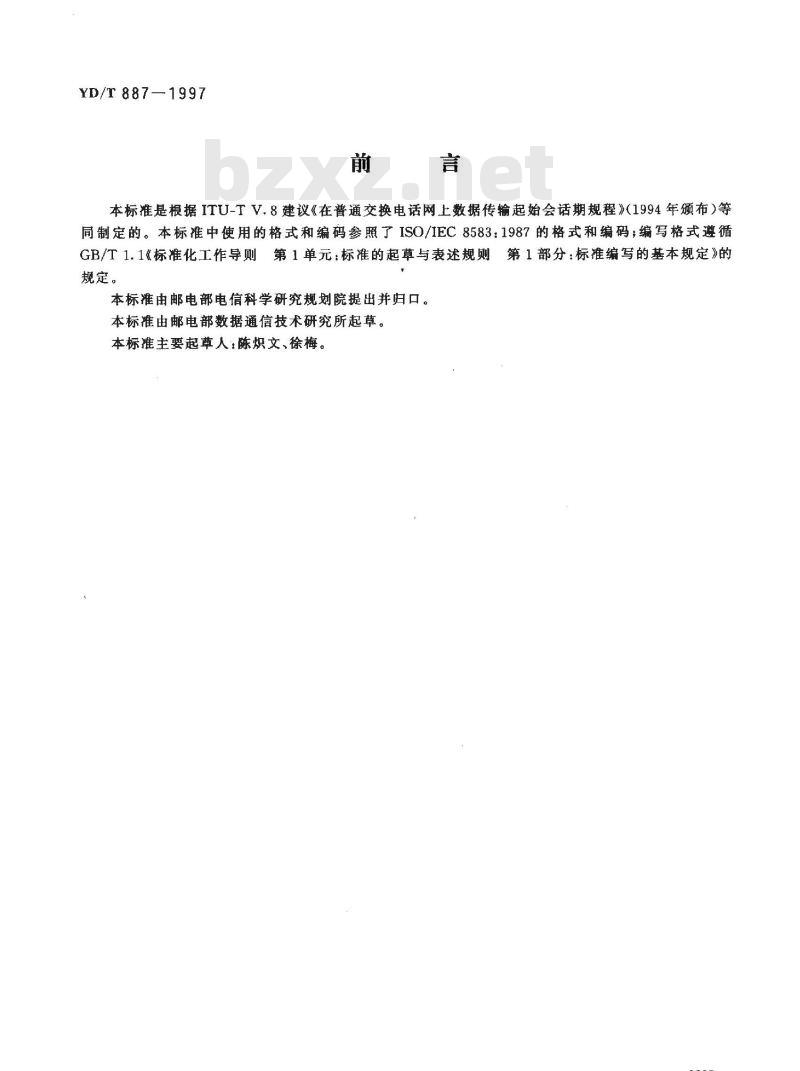

本标准是根据ITU-TV.8建议《在普通交换电话网上数据传输起始会话期规程》(1994年颁布）等同制定的。本标准中使用的格式和编码参照了ISO/IEC8583：1987的格式和编码；编写格式遵循GB/T1.1《标准化工作导则第1单元：标准的起草与表述规则规定。
本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部数据通信技术研究所起草。本标准主要起草人：陈炽文、徐梅。第1部分：标编写的基本规定》的1335
YD/T887—1997

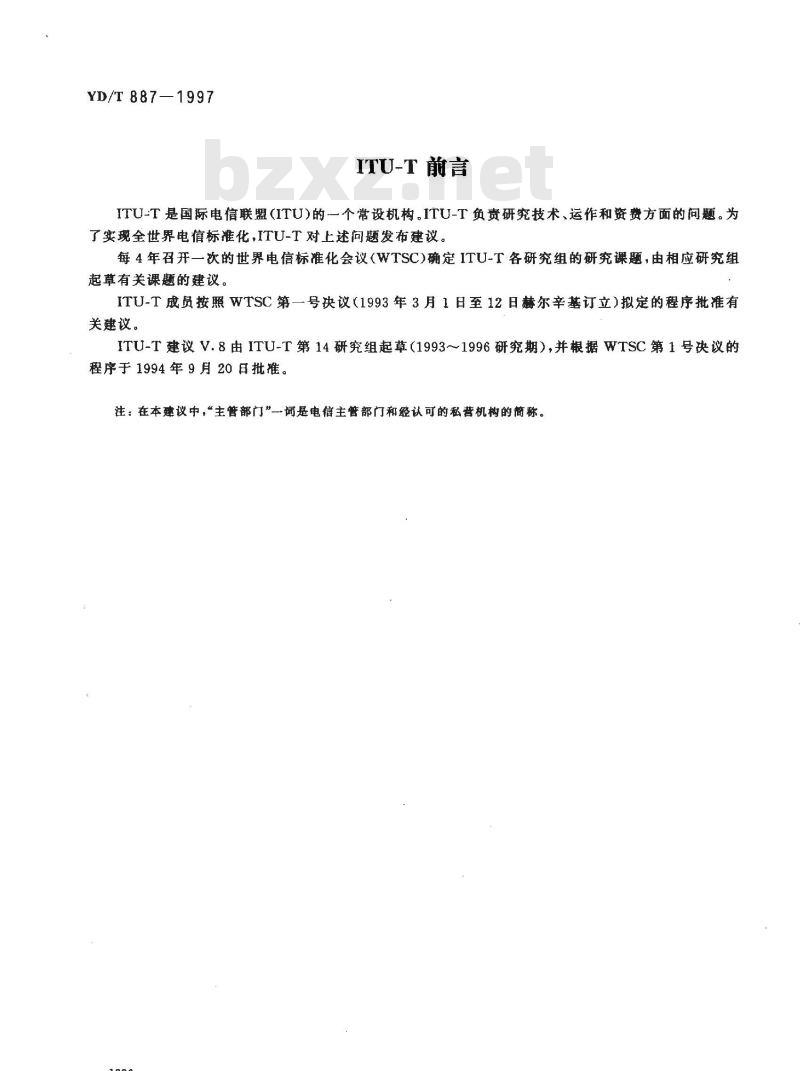

ITU-T 前言
ITU-T是国际电信联盟(ITU)的-一个常设机构。ITU-T负责研究技术、运作和资费方面的问题。为了实现全世界电信标准化，ITU-T对上述问题发布建议。每4年召开一次的世界电信标准化会议（WTSC)确定ITU-T各研究组的研究课题，由相应研究组起草有关课题的建议。
ITU-T成员按照WTSC第一号决议（1993年3月1日至12日赫尔辛基订立）拟定的程序批准有关建议。
ITU-T建议V.8由 ITU-T第14研究组起草（1993～1996研究期），并根据WTSC第1号决议的程序于1994年9月20日批推。
注：在本建议中，“主管部门”间是电信主管部门和经认可的私营机构的简称。1336

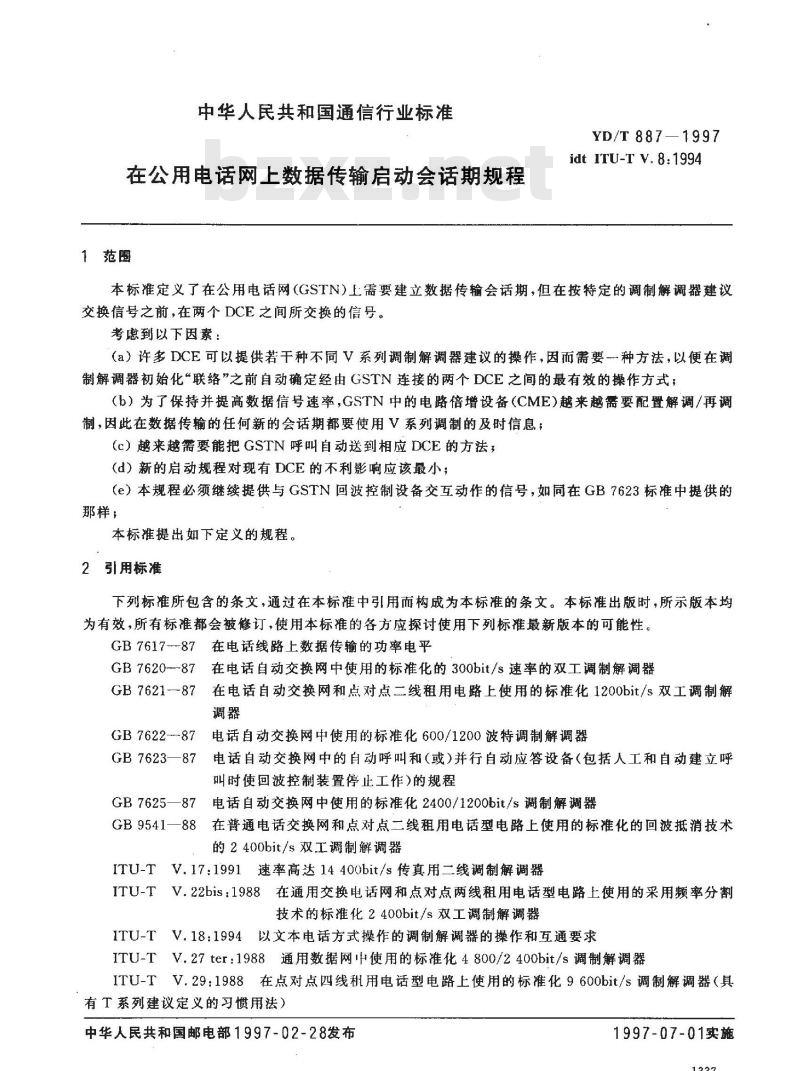

中华人民共和国通信行业标准
在公用电话网上数据传输启动会话期规程1范围
YD/T 887—1997
idt ITU-T V. 8:1994
本标准定义了在公用电话网（GSTN)上需要建立数据传输会话期，但在按特定的调制解调器建议交换信号之前，在两个DCE之间所交换的信号。考虑到以下因素：
（a）许多DCE可以提供若干种不同V系列调制解调器建议的操作，因而需要-种方法，以便在调制解调器初始化“联络”之前自动确定经由GSTN连接的两个DCE之间的最有效的操作方式；（b）为了保持并提高数据信号速率，GSTN中的电路倍增设备（CME）越来越需要配置解调/再调制，因此在数据传输的任何新的会话期都要使用V系列调制的及时信息；（c）越来越需要能把GSTN呼叫自动送到相应DCE的方法；(d）新的启动规程对现有DCE的不利影响应该最小；（e）本规程必须继续提供与GSTN回波控制设备交互动作的信号，如同在GB7623标准中提供的那样；
本标推提出如下定义的规程。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7617-87
在电话线路上数据传输的功率电平GB 7620-87
在电话自动交换网中使用的标准化的300bit/s速率的双工调制解调器GB 7621-87
GB 7622--87
在电话自动交换网和点对点二线租用电路上使用的标准化1200bit/s双工调制解调器
电话自动交换网中使用的标准化600/1200波特调制解调器GB 7623—87
电话自动交换网中的自动呼叫和（或）并行自动应答设备（包括人工和自动建立呼叫时使回波控制装置停止工作)的规程GB7625
GB 9541—88
电话自动交换网中使用的标准化2400/1200bit/s调制解调器在普通电话交换网和点对点二线租用电话型电路上使用的标准化的回波抵消技术的2400bit/s双工调制解调器
V.17:1991速率高达14400bit/s传真用二线调制解调器ITU-T
V.22bis：1988在通用交换电话网和点对点两线租用电话型电路上使用的采用频率分割技术的标准化2400bit/s双工调制解调器V.18：1994以文本电话方式操作的调制解调器的操作和互通要求ITU-T
V.27ter：1988通用数据网中使用的标准化4800/2400bit/s调制解调器ITU-T
ITU-TV.29：1988在点对点四线租用电话型电路上使用的标准化9600bit/s调制解调器（具有T系列建议定义的寸惯用法）
中华人民共和国邮电部1997-02-28发布1997-07-01实施
YD/T 8871997

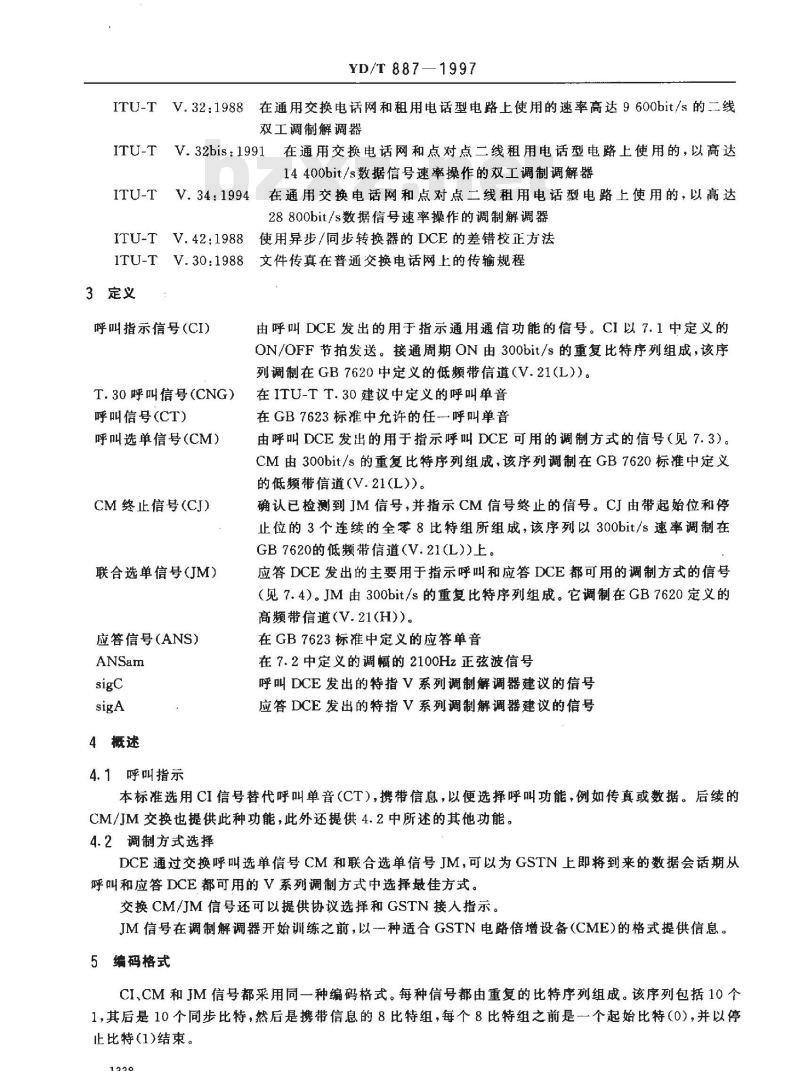

V.32:19883
在通用交换电话网和租用电话型电路上使用的速率高达9600bit/s的二线双工调制解调器
在通用交换电话网和点对点二线租用电话型电路上使用的，以高达V. 32bis:1991
14400bit/s数据信号速率操作的双工调制调解器V. 34: 1994
V.42:1988
在通用交换电话网和点对点二线租用电话型电路上使用的，以高达28800bit/s数据信号速率操作的调制解调器使用异步/同步转换器的DCE的差错校正方法V.30:1988文件传真在普通交换电话网上的传输规程ITU-T
3定义
呼叫指示信号（CI)
T.30呼叫信号（CNG）
呼叫信号（CT）
呼叫选单信号（CM）
CM终止信号（CJ）
联合选单信号（JM）
应答信号（ANS）
4概述
4.1呼叫指示
由呼叫DCE发出的用于指示通用通信功能的信号。CI以7.1中定义的ON/OFF节拍发送。接通周期ON由300bit/s的重复比特序列组成，该序列调制在GB7620中定义的低频带信道（V.21（L））。在ITU-TT.30建议中定义的呼叫单音在GB7623标准中允许的任呼删单音由呼叫DCE发出的用于指示呼叫DCE可用的调制方式的信号（见7.3）。CM由300bit/s的重复比特序列组成，该序列调制在GB7620标准中定义的低频带信道(V.21(L))。
确认已检测到JM信号，并指示CM信号终正的信号。CJ由带起始位和停止位的3个连续的全零8比特组所组成，该序列以300bit/s速率调制在GB7620的低频带信道（V.21（L））上。应答DCE发出的主要用于指示呼叫和应答DCE都可用的调制方式的信号（见7.4）。JM由300bit/s的重复比特序列组成。它调制在GB7620定义的高频带信道(V.21(H))。
在GB7623标准中定义的应答单音在7.2中定义的调幅的2100Hz正弦波信号呼叫DCE发出的特指V系列调制解调器建议的信号应答DCE发出的特指V系列调制解调器建议的信号本标准选用CI信号替代呼叫单音（CT），携带信息，以便选择呼叫功能，例如传真或数据。后续的CM/JM交换也提供此种功能，此外还提供4.2中所述的其他功能。4.2调制方式选择
DCE通过交换呼叫选单信号CM和联合选单信号JM，可以为GSTN上即将到来的数据会话期从呼叫和应答DCE都可用的V系列调制方式中选择最佳方式。交换CM/JM信号还可以提供协议选择和GSTN接入指示。JM信号在调制解调器开始训练之前，以一种适合GSTN电路倍增设备（CME）的格式提供信息。5编码格式
CI、CM和JM信号都采用同一种编码格式。每种信号都由重复的比特序列组成。该序列包括10O个1，其后是10个同步比特，然后是携带信息的8比特组，每个8比特组之前是一个起始比特（0），并以停止比特(1)结束。

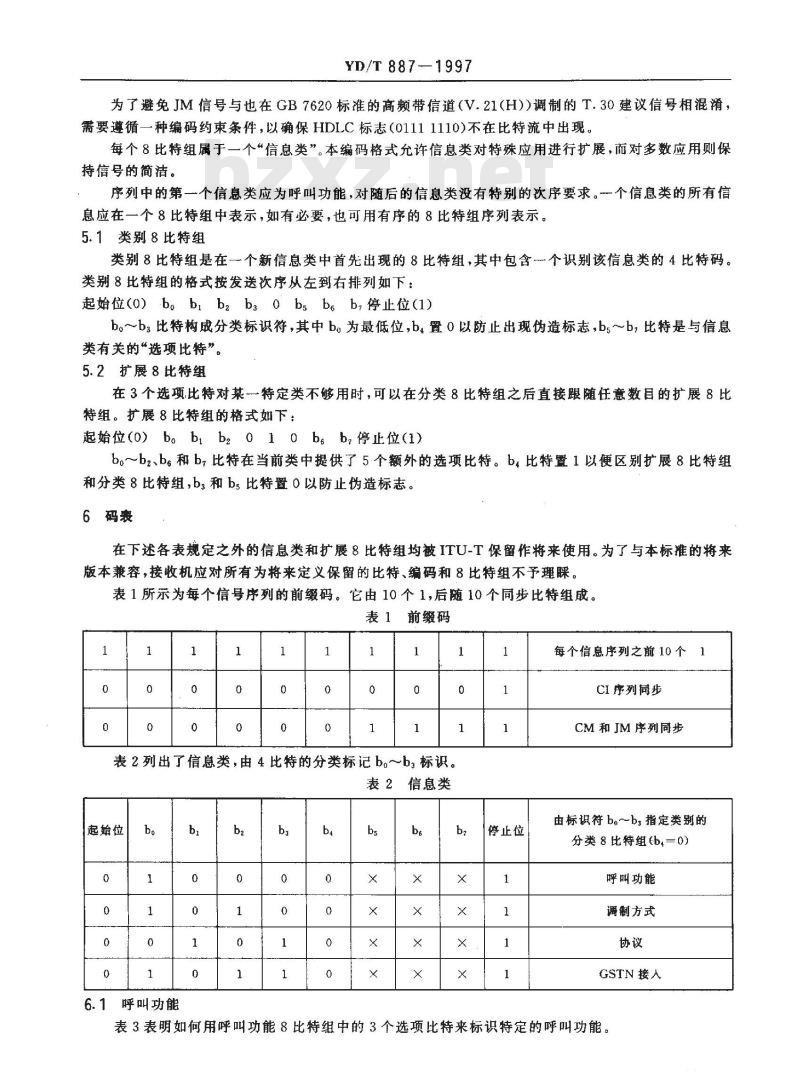

为了避免JM信号与也在GB7620标准的高频带信道（V.21（H))调制的T.30建议信号相混淆，每个8比特组属于一个“信息类”。本编码格式允许信息类对特殊应用进行扩展，而对多数应用则保序列中的第一个信息类应为呼叫功能，对随后的信息类没有特别的次序要求。一个信息类的所有信需要遵循一种编码约束条件，以确保HDLC标志（01111110)不在比特流中出现。YD/T 887-—1997
类别8比特组是在一个新信息类中首先出现的8比特组，其中包含一个识别该信息类的4比特码。b。～b3比特构成分类标识符，其中b。为最低位,b置0以防止出现伪造标志，bs~b，比特是与信息息应在一个8比特组中表示，如有必要，也可用有序的8比特组序列表示。在3个选项比特对某一特定类不够用时，可以在分类8比特组之后直接跟随任意数目的扩展8比bo~~b2、b和b比特在当前类中提供了5个额外的选项比特。b比特置1以便区别扩展8比特组类别8比特组的格式按发送次序从左到右排列如下：起始位(0)b。b b2 b30bs b。b,停止位(1)在下述各表规定之外的信息类和扩展8比特组均被ITU-T保留作将来使用。为了与本标准的将来持信号的简洁。
5.1类别8比特组
起始位(0)b。bb2 01αbsb停止位(1)每个信息序列之前10个1
版本兼容，接收机应对所有为将来定义保留的比特、编码和8比特组不予理踩。表1所示为每个信导序列的前缀码。它由10个1，后随10个同步比特组成。类有关的“选项比特”。
和分类 8 比特组,b:和 bs比特置 0 以防止伪造标志。特组。扩展8比特组的格式如下：5.2扩展8比特组
CI序列同步
CM 和 JM 序列同步
表1前缀码
由标识符 ba~bs指定类别的
分类 8 比特组(b,=0)
6码裹
表2列出了信息类，由4比特的分类标记bo~b：标识。1
表2信息类
起始位
停止位
呼叫功能
调制方式
GSTN接人
表3表明如何用呼叫功能8比特组中的3个选项比特来标识特定的呼叫功能。6
呼叫功能
YD/T887—1997
呼叫功能类
callfo'8比特组
停止位
起始位
标识符b。～b，指示呼叫功能类别0
指示类别8比特组
有待 ITU-T 确定
有待 ITU-T 确定
符合ITU-TV.18的文本电话
有待ITU-T确定
有ITU-T确定
有待 ITU-T 确定
发送和接收数据
指示在扩展8比特组的呼删功能
停止位
调制方式
表4表明用3个8比特组指示公用电话网V系列调制方式可用性的代码。只有在该调制方式可以与所指示的呼叫功能一起使用，且需要将该能力递交远端DCE时，本代码才表示可用性表4调制方式
“modno\8比特组
停止位
起始位
指示调制方式类别的标识符bo～b30
指示分类8比特组
ITU-T 保留将来使用
1表示V.34全双工可用
1表示V.34半双工可用
停止位
modn1\8比特组
1表示V.32bis/V.32可用
1表示GB7621/V.22bis可用
1表示V.17可用
指示一个扩展8比特组
1表示V.29半双工可用
（如在T.30等中用）
1表示V.27ter可用
停止位
'modn2'8比特组
1表示GB9541可用
1表示GB7625可用
起始位
6.3协议
表5列出协议类中的代码。
起始位
YD/T 887 ---1997
表4(完）
注：没有该8比特组并不排除有协议协商的替代方法b?
停止位
协议类
“modno'8\比特组
1表示GB7622可用
表示扩展8比特组
1表示GB.7622半双工可用
1表示GB7620可用
停止位
停止位
protoo'8 比特组
标识符 b。～b,指示协议类
指示分类8比特组
合V.42的LAPM协议的呼叫
指示在扩展8比特组的协议呼叫
停止位
如果在CM中指示LAPM协议代码，且应答DCE希望使用LAPM，那么JM中也发送一个指示LAPM 的协议类 8 比特组。
6.4 GSTN 接人
表6给出了指示蜂窝式接人GSTN连接的代码。表 6　GSTN接人类
起始位
注，无此接入类8比特组则不传递有关GSTN接人类型的信息信号描述
7.1功能指示信号 CIwww.bzxz.net
停止位
‘access0\8比特组
标识符 bobs 指示 GSTN 接人类指示一个分类 8 比特组
1指示呼叫DCE是蜂窝式连接
1指示应答DCE是蜂实式连接
ITU-T 保留将来定义
停止位
为了在GSTN上启动数据传输会话期，DCE发送CI、CT，CNG或者不发送信号。信号CI在本标准中用作呼叫单音CT的替代，对CI编码以便指示呼叫功能。在下文中，术语“呼叫信号”指的是CICT或CNG。
呼叫 DCE以规则的 ON/OFF 节拍发送 CI。ON 周期的持续期不应小于 CI序列的 3个周期，也不可大于2.0s，OFF周期的持续期不应小于0.4s，也不可大于2.Os。1341
YD/T 887-1997
CI序列包含10个1，其后是10个同步比特和呼叫功能8比特组。CI信号的发送和检测在大多数DCE标准中是可选的功能。无论是否使用该可选功能，若接收到CI,符合本标准的DCE不得产生不正常动作。7.2改进的应答单音ANSam
改进型应答单音ANSam由每隔（450士25）ms反相一次的（2100士1）Hz的正弦波信号组成，并由(15土0.1)Hz的正弦波幅度调制。该调制包络的幅度范围应在其平均幅度的(0.8土0.01)到（1.2士0.1）倍之间。平均发送功率应符合GB7617要求。由于使用近似15Hz正弦波包络而产生的在（2100士200)Hz带外的平均功率应至少比带内平均功率低24dB。
在不要求网络回波消除器失效时，ANSam信号不应反相。呼叫DCE只有检测到ANSam才能发送CM信号。注：呼叫DCE必须区分ANSam与ANS。检测器的设计必须能容忍可能由网络设备偶然产生的接收应答单音在幅度和相位上的瞬时跃变。
7.3呼叫选单信号CM
CM信号起始调制方式选择的过程。CM序列以10个1开始，其后是10同步比特，如表1所示。CM信号中的第一个信息类指示符合表3的所需呼叫功能。CM还应包含符合表4的一个或多个8比特组，用以指示可用的调制方式。CM还可能包含协议类，以便实现无需ODP/ADP交换的LAPM协商（参看V.42建议的7.2.1）（见表5）。
如果呼叫DCE希望指示蜂窝式接人，CM还将包含GSTN接人类（见表6）。这种情况下，bs位置1，b位置0。
CM信号由于CJ信号的发送而终止（在检测到JM信号之后）。7.4联合选单信号JM
应答DCE只有在对检测到的CM信号作出响应时才发送JM信号。JM信号应在接收到至少两个相同的CM序列才可发送。
JM序列以10个1开始，其后是10个同步比特，如表1所示。JM中第一一个信息类指示的呼叫功能与接收到的CM中的呼叫功能相同；如果CM中的呼制功能在应答DCE中不可用，JM可以指示与CM不同的呼叫功能（见8.2.3）。如果呼叫和应答DCE之间存在共同的调制方式，JM应包含必要的指示全部调制方式的8比特组，这些调制方式既在CM中指示过，又在应答DCE中可以和CM指示的呼叫功能一起使用。CM中的附加的调制方式8比特组也可能包括在内，其中指示的具有最小项编号的调制方式（见表4）将在后续的数据会话期中使用。
如果呼叫和应答DCE之间不存在共同的调制方式，JM序列应包含与CM中相同数目的调制方式8比特组，且在所有的调制方式8比特组中显示为零。如果在CM中指示了LAPM协议码，JM中可能包含协议8比特组，以便完成LAPM协商（见表5)。
如果应答DCE希望指示蜂窝式接入，或者在接收到的CM中出现GSTN接人类，则JM中包含GSTN接人类（见表6）。如果应答DCE希望指示蜂窝式接入，则b。比特置1。只有在接收到CM中相应的bs比特置1时，JM的bs比特才置1.8数据会话期启动规程
图1为CI、ANSam和CM/JM信号交互作用图。T。是允许网络回波控制设备失去作用的寂静期。1342
呼叫DCE
YD/T 887—1997
应答DCE
CM,CM,CM,.CJ
(75±5)ms
JM,JM,JM,..
(75±5)ms
注：采用CI作为呼叫信号是可选的。有时根据与现有应答终端的兼容性，要求使用CNG或CT。图1呼叫信号CI的使用和CM/JM选单信号的交换8.1呼叫DCE启动过程
8.1.1呼叫信号传输
在持续1s的无信号发送之后，该呼叫DCE应启动发送CI,CT或CNG，或者继续不发送信号。然后呼叫DCE试图检测ANS、ANSam，或标识一种可接受的调制方式的sigA信号。注：在应答单音发送之前的用于某些传真应用的GB7620高频带信道（V.21(H))信号的传输尚在研究之中。符合本标准的呼叫DCE如收到这种信号不应产生不正常动作。如果呼叫调制解调器检测到一个合适的siaA，则它会按sigA指示的调制方式进行处理，这处理过程已超出本建议的范围。
呼叫DCE检测到ANS或ANSam后，应停止呼叫信号，然而呼叫DCE可以作出选择，以保证CI至少已发送了3个完整序列。
如果呼叫DCE检测到ANSam（不是ANS），它在发送CM信号之前的T。期间不发送任何信号。该寂静期T。开始于呼叫信号终止之后，在无呼叫信号的情况下则开始于检测到ANSam。T。的最小值应为0.5s。然而如需要按GB7623定义的方式允许网络回波消除器失去作用，T。应置为不小于1s的某个值。在此之后，本规程继续按8.1.2进行。如果呼叫DCE检测到ANS（而不是ANSam），则按V.32bis建议附件A，T30建议或其他适当建议进行工作。
8.1.2呼叫选单传输
在T。期间过去后，呼叫DCE起始发送CM信号，并支配其接收器以准备检测JM信号。呼叫DCE在收到至少2个相同的JM序列之后应结束当前CM信号的8比特组及相应的启动和停止位的发送，然后发送CJ信号。在发送CJ信号之后，呼叫DCE将有（75士5）ms的时间不发送信号，然后发送sigC，以后则遵照所选定的V系列调制方式工作。如果收到的JM信号的所有调制方式均显示为零，呼叫DCE在发送CJ之后可以断开连接。8.2应答DCE启动过程
在接人线路后至少0.2s期间之内，应答DCE不应发送信号。某些标准要求应答DCE只有或直到检测到来自呼叫DCE的某些信号才能发送应答单音。在这些情况下，一旦检测到适当的CI,CT或CNG，该应答DCE应按8.2.1或8.2.2进行工作。其他标准（建议）要求应答DCE不必等待呼叫信号就发送应答单音。这类DCE应直接按照8.2.1或8.2.2进行工作。
8.2.1ANS 传输
某些标准要求发送未经调制的应答单音（ANS），且不考进行CM/JM交换。在ANS传输之后的后续过程超出了本标准范围。
8.2.2ANSam 传输
如果应答DCE支持CM/JM交换，就应发送ANSam。1343
YD/T 887-1997
应答DCE一旦收到至少2个相同的CM序列，就应发送JM并按8.2.3进行工作。如果在发送ANSam期间检测到合适的sigC，则应答DCE应持续（75士5）ms不发送信号，随后发送适当的 sigA，并避照有关调制解调器标准继续工作。如果在ANSam发送期间没有检测到CM或者合适的sigC，应答DCE应持续（75土5)ms不发送信号，然后遵照V.32bis建议附件A或T.30建议或其他合适的建议继续处理。如果ANSam的发送没有因为收到CM或合适的sigC而终止，那么ANSam发送应持续（5土1)s时间。8.2.3JM传输
如果CM指示的呼叫功能可用，JM编码应指示与CM相同的呼叫功能，并指示在呼叫和应答DCE中都有效的调制方式。
如果CM指示的呼叫功能在应答方不可用，应答DCE可以指示一一种与CM不同的本方可用的呼叫功能。如发送JM，其中应包含与CM相同数目的调解方式，并在所有调制方式中显示零。JM的发送应持续到检测出CJ信号为止，并且接收到CJ的全部3个8比特组。在未能正确接收到CJ的情况下，可以采用其他准则来终止JM的发送，诸如检测到与所选调制方式相应的sigC或者在一个适当长的时间没有CM信号。
终止JM并不要求发送完当前的JM序列。JM终止后应持续（75士5）ms不发送信号，其后是与所选定的调制方式相应的 sigA。sigA和其后的响应应在相关的V系列调制解调器建议中定义。如果JM在所有的调制方式均显示零，应答DCE可以在收到 CJ 时断开连接。9DTE-DCE 互换电路
在本规程期间不需要DTE-DCE的通信，并且本标准不提供任何此类通信。因此该互换电路的状态，可以取决于本规程之前和之后的规程。1344
