【通信行业标准(YD)】 市内通信全塑电缆线路工程设计规范

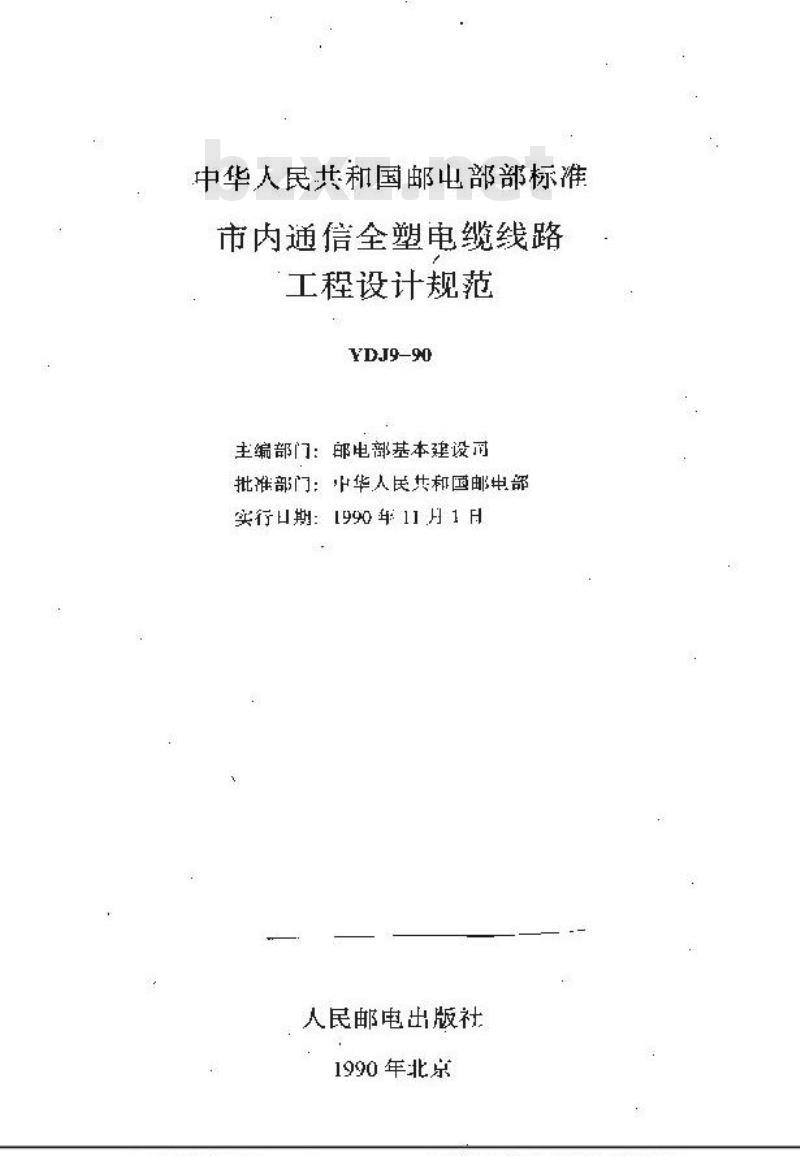

中华人民共和国邮出部部标准
市内通信全塑电缆线路
工程设计规范
YDJ9-90
主编部门：邮电部基本建设对
批准部门：中华人民共和国邮电部实行口期：1990年11月1月
人民邮电出版社
1990年北京

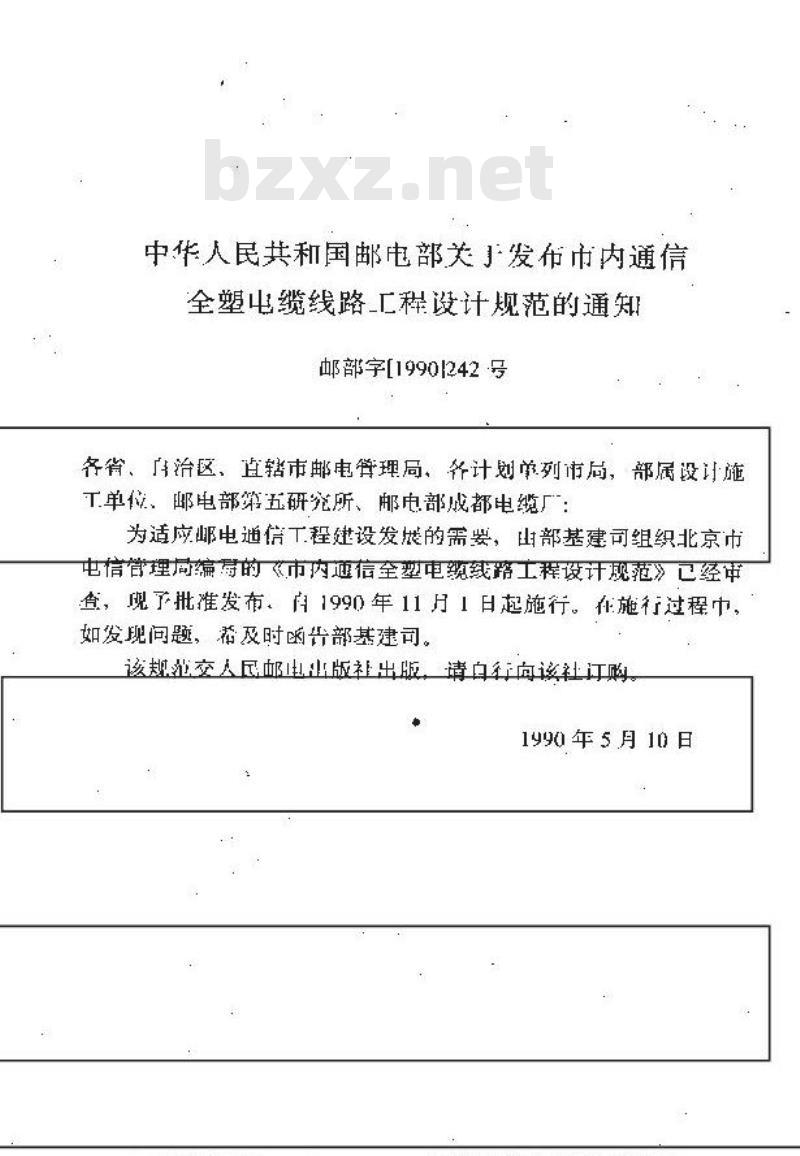

中华人民共和国邮电部关发布市内通信全塑出缆线路工程设计规范的通知邮部字[1990|242号
各省、治区、直辖市邮电誉理局、各计划单列市局，部属设计施工单位、邮电部第五研究所、邮电部成都电缆厂为适应邮电通信工程建设发展的需要，山部基建司组织北京市电信管理同编每的《市内通信全型电缆裁路工程设计范》已经审查，现了批准发布。由1990年11月1日起施行。在施行过程巾如发现问题，希及时函骨部基建司。该规范交人民邮出出版社出版，请自行向该社订购1990年5月10日
bzsoso

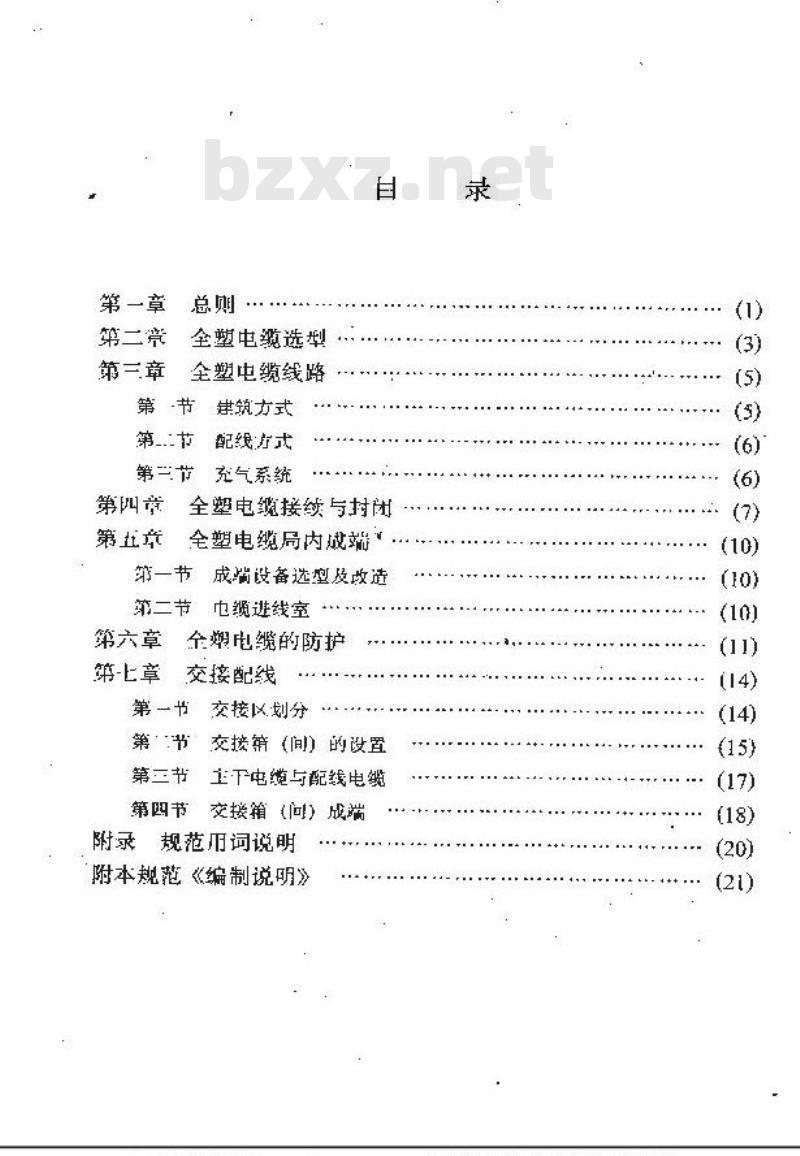

CO四第一章
第二竟
第三章
全塑电缆选型
全塑电缆线路
第三节
第四帝
第五章
建筑方式
配线行式
充气系统
全塑电缆接与封闭
全塑电缆局内减端
第一节
第二节
第六章
第-七章
成端设备选型及改造
电缆进线室
全塑电缆的防护
交接配线
第一节
交接区划分
交接箱（间）的设置
第三节：上下电缆与配线电缆
交接箱（问）成端
第凹节
附录规范而词说明
附本规范《编制说明》
(1)

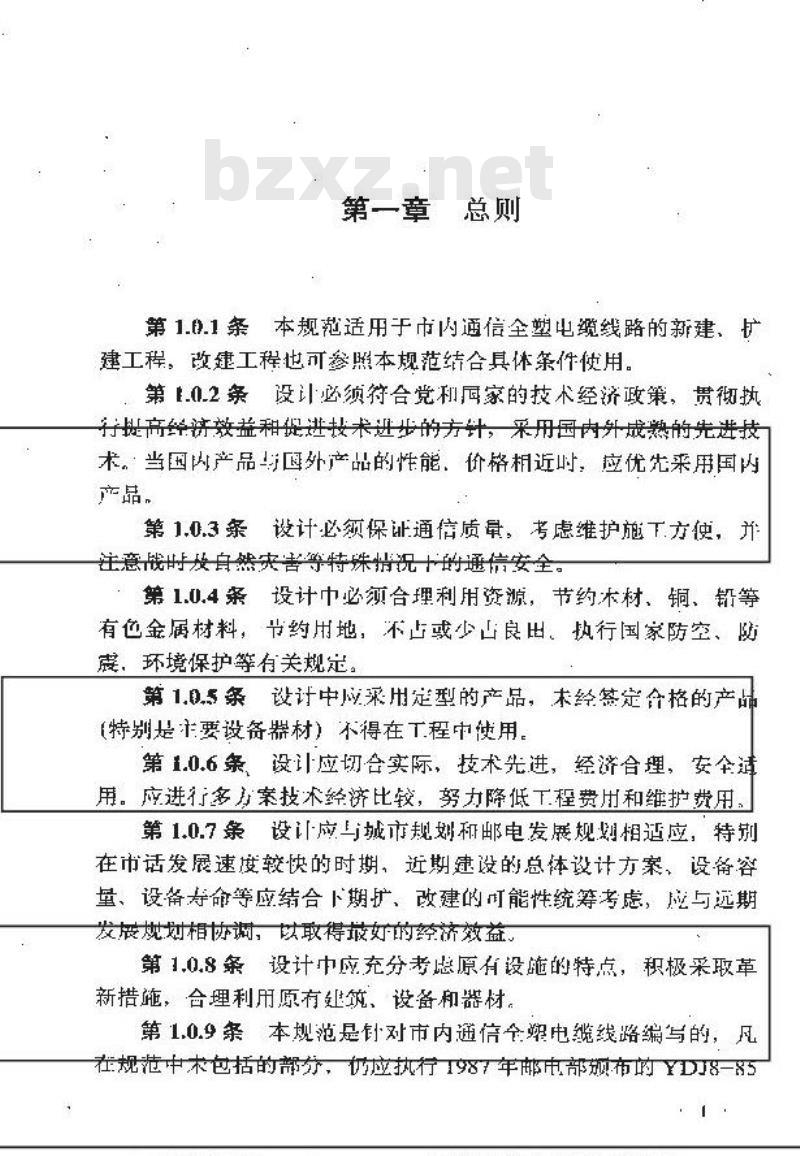

第一章
第1.0.1条本规范适用于市内通信全塑电缆线路的新建、扩建工程。改建工程也可参照本规范结合具体条件使用，第1.0.2条设计必须符合党利国家的技术经济政策，贯彻执行高经济效益租促进技未进步的方针，采用国内外成熟的先进技术。当国内产品步国外产品的性能，价格相近时，应优先来用国内产品，
第1.0.3条设计必须保证通信质量。考虑维护施下方使，并注意钱时放自然实害等特殊情况十的通信安全，：第1.0.4条设计中必须合理利用资源，节约木材、铜、铅等有色金属材料，节约用地，不占或少良出。执行国家防空、院囊，环境保护等有关规定。
第1.0.5条设计中采用定型的产品，未经签定合格的产品（特别是壮要设备器材）不得在工程中使用，第.0.6条、设计应切合实际，技术先进，经济合理，安全适用。应进行多方案技术经济比较，努力降低下程费用和维护费用，第1.0.7条设应与城市规划和邮电发展规划相适应，特划在市话发展速度较快的时期，近期建设的总体设计方案，设备容量、设备寿命等应结合下期扩，改建的可能性统筹考虑，应与远期发展规划相你调，以取得授灯的轻济效希第1.0.8条设计中应充分考虑原有设施的特点，积极采取革新措施，合理利用原布有红筑、设备和器材第1.0.9条本规范是针对市内通信全塑电缆线路编写的，凡在规范中木包括的部分，仍应热行1987年邮电部规布的YDJ8-85mbzsnsncom《市内电话绒路工程设计规范》（以下简称市线设计规范）第1.0.10条当本规范与国家有关标准、规范矛时，应按国家标准、规范的规定办理，
第1.0.11条本规范的解释权与修收权属邮电部，第二章全塑电缆选型
第201亲设计选提的全塑电缆凡布国家标雅的应热行国家标准，无国家标准的应执行邮电部杯准第2.0.2条全塑电缆选型应参照表2.0.2-1结合本地条件线路故造和发展方向，权衡多面因本后确定，并应符合以下要求
1.应按照标准系列合理选用全塑电缆铜芯线线径。在满传输要求的前提下，应采用纠线径电缆，以节雀铜材，仙似是在同市话网中线经种半不车过多
2.应根据使用要求选择芯线绝缘层形式，绝缘层的电气性能和物理机械性能应衍合规定，bzxZ.net
3.应根书电缆敷设方式、敷设场所和环境条件选摔全塑电缆的套结构。管道电缆和直理电缆必须采用铝塑综合扩套，架空工电缆应采用铝塑综合扩套。架空配线电缆采用铝塑综合扩套4.直埋电缆必须有铠装外扩层，效设在特殊环境条件下的全塑电缆，叫签照表2.0.2-2选择外被层5.应结命本地区实你情况以放市话电缆维护方式，选择填充：型惑非填充型（充气型）全塑电缆6、管道电缆外径应能适应管孔内径允许的敷设规定。7，全期电缆的王作环境温度应为一3e+60，超出规定的温度范围时，应根据要求另行定货。第2.0.3条架空线路在拐弯少、真线段较长的地区或有化学腐蚀的地这，成优光选用自承式电缆，w表 2.0,2-2
聚氛艺烯
聚艺烯
集钢带铠装
操丝铠装
钢带装聚筑乙烯
钢乾铠装渠乙烯
钢丝铠装案乙烯
特殊环境条件下塑料电继外被层选型表称
铝或轧较铝套钢带驰按亲氟乙烯铅或轧纹铝金钢能铠教聚乙器
一所适用的括殊坏境
AAdH
9'0 $0 to
so t'o
9'0 5'0 t0
出缆构
第三章
全塑电缆线路
第一节建筑方式
第3.1.1条市话金翌电缆线路的建筑方式，市区宜以管道式为主：市郊宜以架穿式或古埋式第31.2条管道主干电缆应采用大对数电缆，配线电缆视条件可能宜采用管道式，遂步向城市通信线路地下化、隐献化过渡，第3.1.3条，·个管孔中只准穿放一条主干电缆。外径较细的配线电缆必须符合以下规定时，方可在一个管独中设多条电缆。1.多条电缆组合的外径应不大丁钢管、水泥管有效内径的45%。
2多涤缆组个的外径成不人于塑料管有效内径的了5%第3.1.4条全塑电缆在管道中的布放段长，应根据电缆的允许布放张力、管道转角角度、人孔内替孔位置高低差等因素经过计算确定
第3.1.5条架空全塑电缆线路的气象负荷区划分，杆路设计的规定和要求，仍应按照市线设订规范执行，：第3.1.6条吊挂式全塑电缆的品线规格应接市线设计规范《架空电缆品线规格选择表》的规定选用。自承式全塑电缆品线的安全系数不得小于3，
第3.1.7条自承式个塑电缆链绞线的终端和接续紧固铁件，其破坏强度应不低丁钢绞线强度的11%。被紧固位的钢绞线控，断强度应不低丁原钢绞线拉断强度的0%。第3.1.8条架空全塑电缆线路拉线的安全系数应不小于3。拉线规格程式同市线设计规范的规定。白承式全塑电缆线路的拉线其钢绞线最小规格应不小于7／2.2。第3.1.9条全塑直埋电缆、案内暗管电缆的建筑方式同市线设计规范的规定。
第二节配线方式
第3.2.1条市内通信全塑用电缆线路应以交接配线方式为主，辅以直接配线和复接配线方式，全色谱塑料配线电缆可逐步采用白由配线方式，
第3.2.2条接配线宜采用级交接配线方式，在在条件的地方也叫采用缓冲交接配线方式。第三节充气系统
第3.3.1条铅包纸隔电缆充气系统的设置规舰定，原则上适用全塑电缆充气系统：但是充人个塑电缆的气体干燥度和初充气压值，应符合以下规定：
1.充人电缆中的气休下燥度，在环境温度为+20℃时，露点应低产一40C，充气设备输中气体露点在一18C时应停正供气并发出告警信号。
2、全塑电缆的韧充气压不得人于70kPa。第3.3.2条当铅包纸隔电缆和全塑电缆合用-个充气系统时，充大电缆中的气体广焕度应按照空塑电缆的指标规定，侣是铅包纸隔电缆和空塑电缆的充气分路盘必须分别设置。第3.3.3条非填充塑地下电缆和架空主1电缆均应采用充气维扩。非填充型架空配线电缆在气低比较工煤的地区可4采用充气维扩方式。
第四章全塑电缆接续与封闭
第4.0.1条个塑电缆心线接续方式的选择应符合以下要求：1.应根据电缆结构、中缆容量，敷设方式、接续质量和效率，接续器材价格等综合考虑，择优选用。2.全塑电缆芯线接续应采用接线子，不得采用剥除导线绝缘层的接续方式，
销会融
模块型
接线子选型表
适用毁经
0.4 - 0.9
适用场所
块充型或非填究型架空电缆：
实充型点埋式电缆统；
填充塑管道能线电缆；
变接箱成端。
非块充型道电继；
非鸡充型直理式电缆
周内成端。
0.32 ~ 0.6
阅销套型。
换充型和非填充型管道电缆利育理式电0.32- 0.6
沟成端
型号含义：H一违内通危出续
—齿型
J一埃线子
M-模块划7一客潮培充剂
K一拓型
x一销套型
1.2.3…9.-为型号注角，是各型梦送线广感格务列编号。3.接线-子的型号及技术指标必须符合邮电部标准YD334-87《市内通信也缆接线子》的规定；接线于的规格应能满是心线接续形式的要求，
4.填充型全塑电缆应深用有填充物的接线子，第4.0.2条全塑电缆芯线接线了应参照表4.0.2选择，第4.0.3条，全塑电缆接头套營品种的选择应符命以卜要求1：应根据电缆结构、电缆容量，数设方式、人孔规格、坏境案件以及套管价格等综合考虑择优选用。2，接头套管与电缴接含部位的材质必须上塑料中缆护套的材相容，以保证封闭席量
3.接头套管的型号及技术指标应符合邮电部标准，接头套管的规格应能满是电缆接续式的要求4.填充型串继必领选用前充人境充物的套管5.采用充气维护的非填充型电缆必领选用耐气压套餐6.自承式架空电缆接头套管应能包容吊线与电缆。7.具有重复使用性能的接头套管，在技术经济食理时应优先选用
8．为节省金属，藏轻接头重量，在技术经济效果树当时，应优先选用塑料套管
第4.0.4条全塑电缆接头套停可参照表4.0.4选择第4.0.5条全塑电缆的线序分配规律应按照标准色谱规定从大线号到小线号，
