【通信行业标准(YD)】 邮电通信电源设备安装设计规范

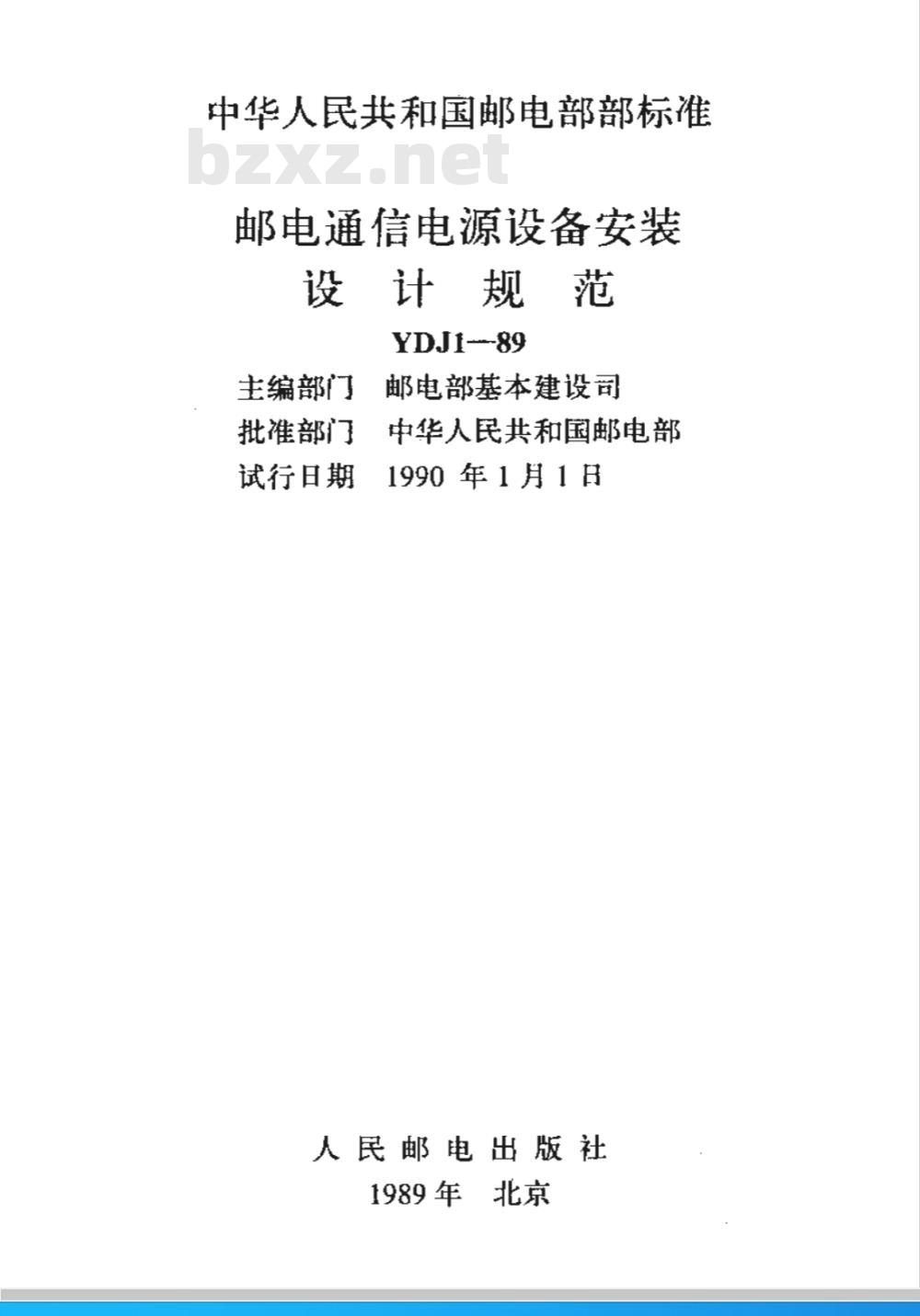

中华人民共和国邮电部部标准
邮电通信电源设备安装
设计规范
YDJ1--89
主编部门
批推部门
试行日期
邮电部基本建设司
中华入民共和国邮电部
1990年1月1日
人民邮电出版社
1989年北京

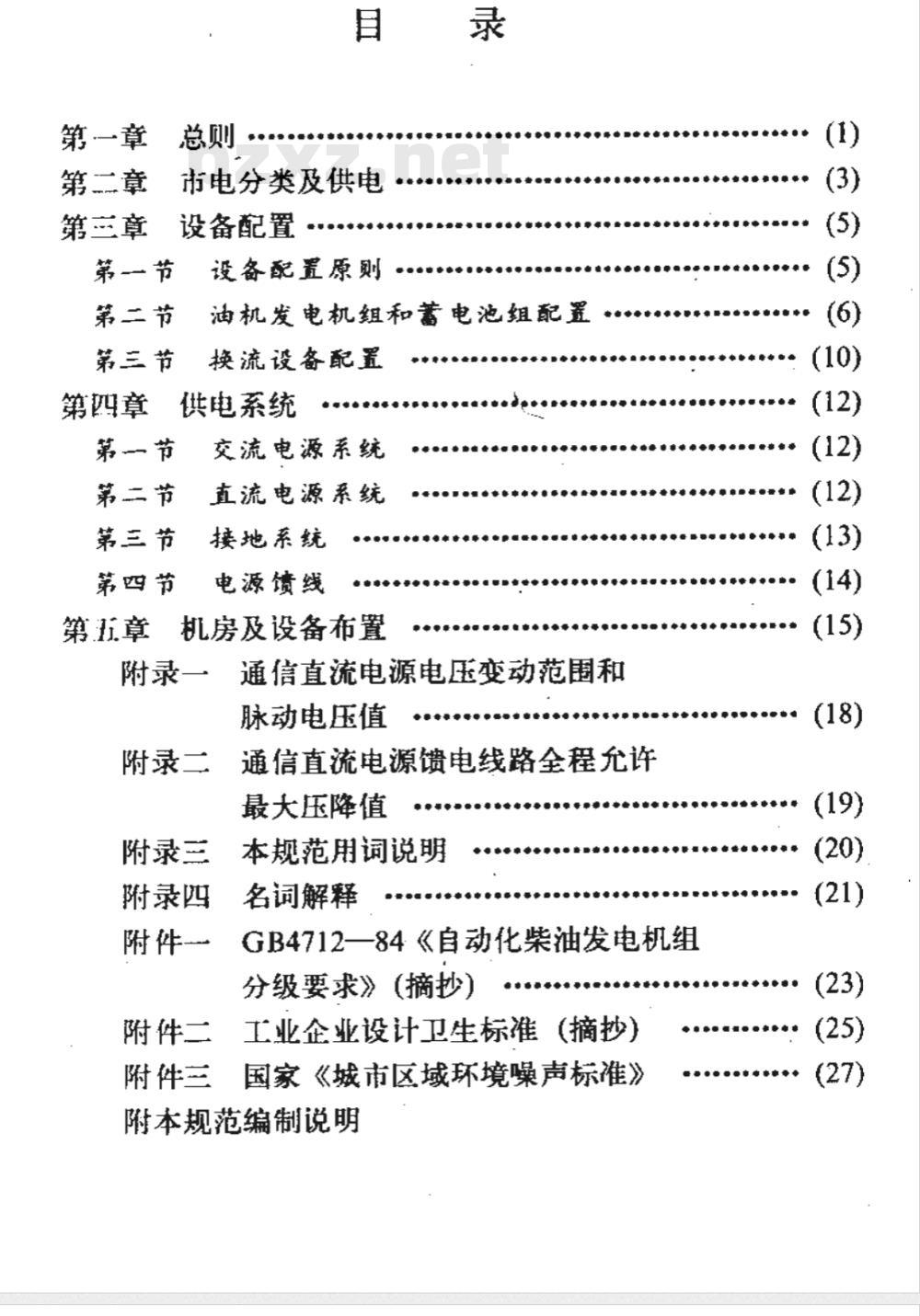

第一章
第二章
第三章
第一节
第二节
第三节
第四章
市电分类及供电·
设备配置·
设备配置原则
油机发电机组和蓄电池组配置
换流设备配置
供电系统
交流电源系统
第二节
第三节
第四节
直流电源系统
接地系统
电源馈线
机房及设备布置
附录一
附录二
附录三
附录四
附件一
附件二
附件三
通信直流电源电压变动范围和
脉动电压值
通信直流电源馈电线路全程允许最大压降值
本规范用词说明
名词解释
GB4712—84《自动化柴油发电机组分级要求》(摘抄）
工业企业设计卫生标准 (摘抄）国家《城市区域环境噪声标准》附本规范编制说明
· (25)
·(27)

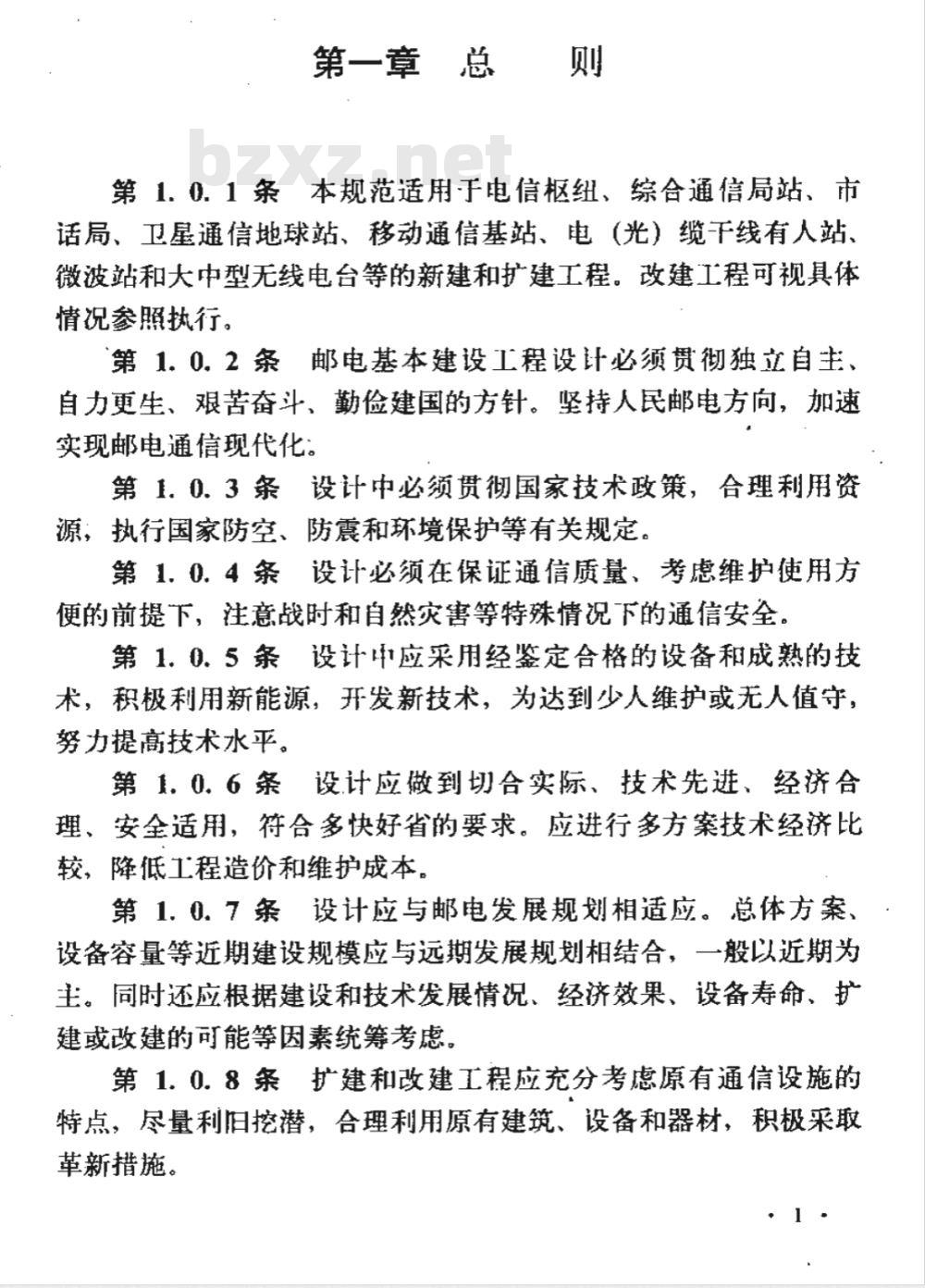

第一章　总
第1.0.1条本规范适用于电信枢纽、综合通信局站、市话局、卫星通信地球站、移动通信基站、电（光）缆千线有人站微波站和大中型无线电台等的新建和扩建工程。改建工程可视具体情况参照执行。
第1.0.2条邮电基本建设工程设计必须贯彻独立自主、自力更生、艰苦奋斗、勤俭建国的方针。坚持人民邮电方向，加速实现邮电通信现代化：
第1.0.3条设计中必须贯彻国家技术政策，合理利用资源，执行国家防空、防震和环境保护等有关规定。第1.0.4条设计必须在保证通信质量、考虑维护使用方便的前提下，注意战时和自然灾害等特殊情况下的通信安全。第1.0.5条设计应采用经鉴定合格的设备和成熟的技术，积极利用新能源，开发新技术，为达到少人维护或无人值守，努力提高技术水平。
第1，0.6条设计应做到切合实际、技术先进、经济合理、安全适用，符合多快好省的要求。应进行多方案技术经济比较，降低工程造价和维护成本。第1.0.7条设计应与邮电发展规划相适应。总体方案、设备容量等近期建设规模应与远期发展规划相结合，一般以近期为主。同时还应根据建设和技术发展情况、经济效果、设备寿命、扩建或改建的可能等因素统筹考虑。第1.0.8条扩建和改建工程应充分考虑原有通信设施的特点，尽量利旧挖潜，合理利用原有建筑、设备和器材，积极采敢革新措施。

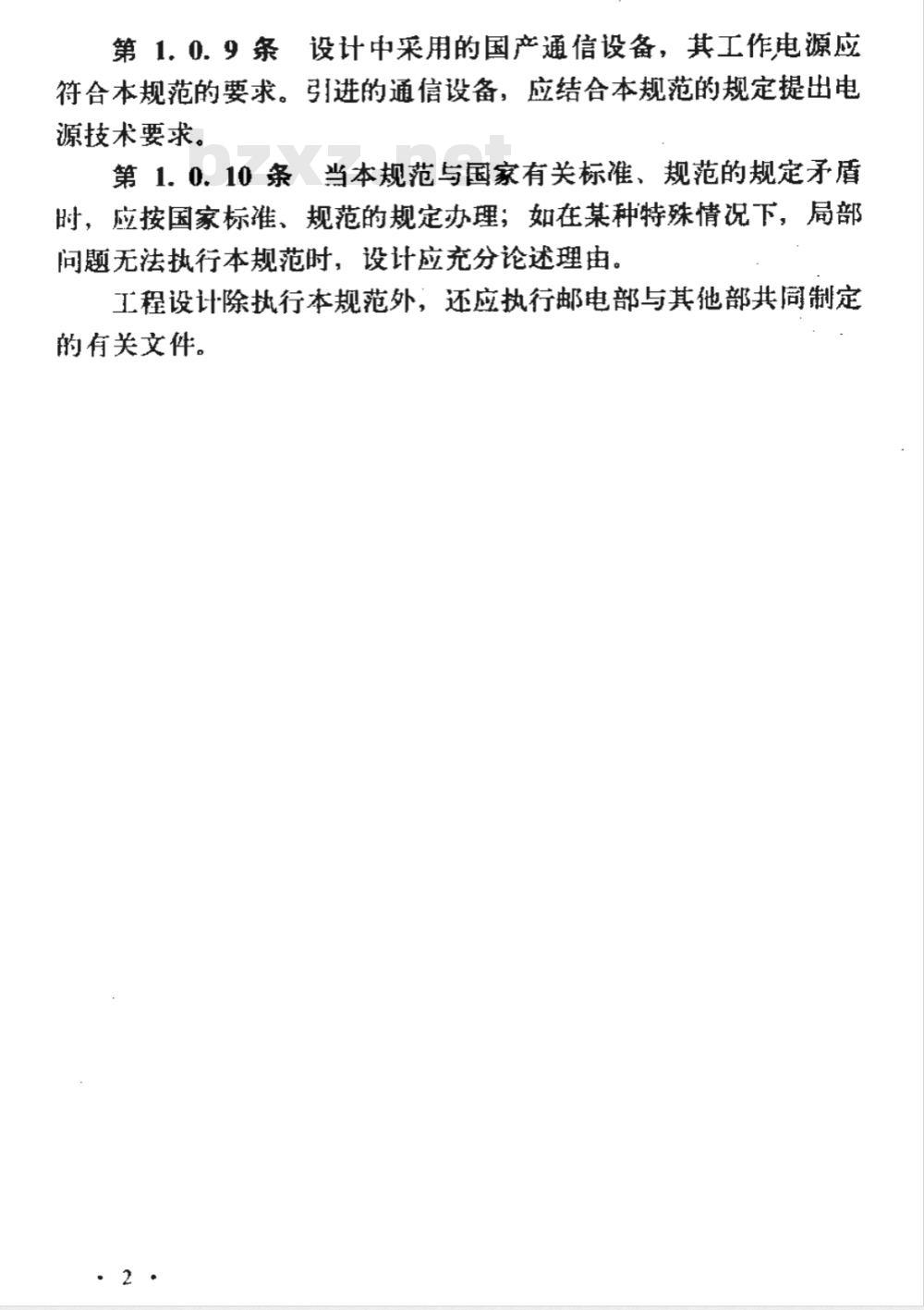

第1.0.9条设计中采用的国产通信设备，其工作电源应符合本规范的要求。引进的通信设备，应结合本规范的规定提出电源技术要求。
第1.0.10条当本规范与国家有关标准、规范的规定矛盾时，应按国家标准、规范的规定办理；如在某种特殊情况下，局部问题无法执行本规范时，设计应充分论述理由。工程设计除执行本规范外，还应执行邮电部与其他部共同制定的有关文件。
第二章

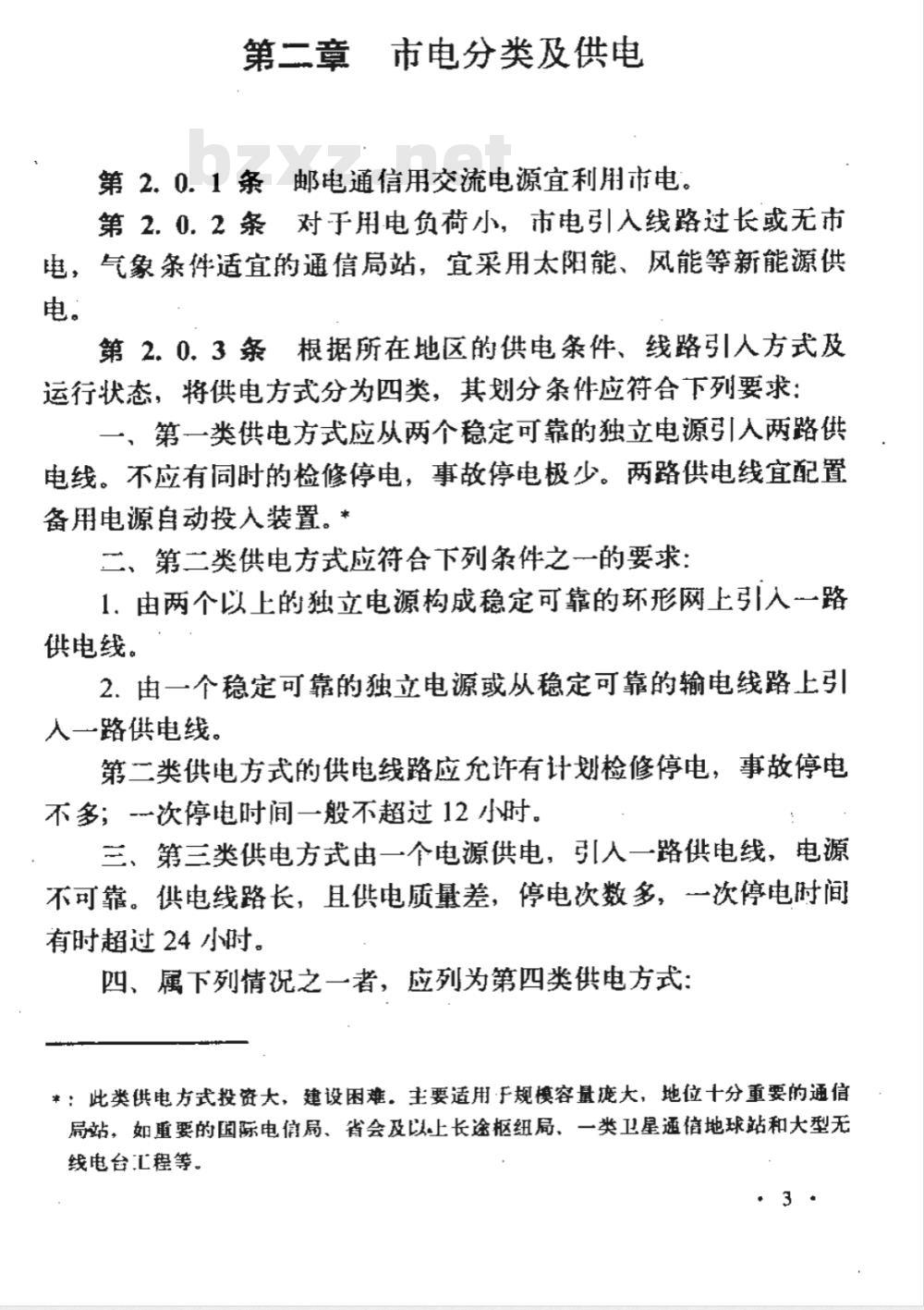

市电分类及供电
第2.0.1条邮电通信用交流电源宜利用市电。第2.0.2条对于用电负荷小，市电引入线路过长或无市电，气象条件适宜的通信局站，宜采用太阳能、风能等新能源供电。
第2.0.3条根据所在地区的供电条件、线路引人方式及运行状态，将供电方式分为四类，其划分条件应符合下列要求：、第一类供电方式应从两个稳定可靠的独立电源引人两路供电线。不应有同时的检修停电，事故停电极少。两路供电线宜配置备用电源自动投人装置。*
二、 第二类供电方式应符合下列条件之一的要求：1．由两个以上的独立电源构成稳定可靠的环形网上引人一路供电线。
2．由一个稳定可靠的独立电源或从稳定可靠的输电线路上引人一路供电线。
第二类供电方式的供电线路应允许有计划检修停电，事故停电不多；-次停电时间一般不超过12小时。三、第三类供电方式由一个电源供电，引人一路供电线，电源不可靠。供电线路长，且供电质量差，停电次数多，一次停电时间有时超过24小时。
四、属下列情况之一者，应列为第四类供电方式：*：此类供电方式投资大，建设困难。主要适用·于规模容量庞大，地位十分重要的通信局站，如重要的国际电局、省会及以上长途枢纽局、一类卫星通信地球站和大型无线电台汇程等。
1．由一个电源引人的一路供电线，且经常叠夜停电，供电无保证。
2.有季节性长时间停电或无市电可用。第2.0，4 条市电引人宜采用专用变压器，第2．0.5条局内的低压供电线路不宜采用架空线路。第三章
设备配置wwW.bzxz.Net
第-节设备配置原则
第3.1．1条邮电通信电源设备的配置应符合下列要求：、当市电发生异常情况时，仍能保证可靠供电，应配置油机发电机组为自备交流电源；
二、要求无瞬间停电的直流电源时，应设置蓄电池组；三、要求不间断和无瞬变的交流电源时，宜采用交流不间断电源设备；
四、负荷小或电压低，所需功率不大的直流电源，宜设置直流直流变换器；
五、市电电压在下列情况之一时，应采用调压器或稳压器：1：通信设备由市电直接供电，其供电电压的偏移幅度大于通信设备要求或大于额定电压值的+5%～一10%：2.通信设备非直接由市电供电，其电压的偏移幅度大于额定电压值的+10%～一15%。
第3.1.2条本期工程安装电源设备容量满足期限应按下列条件分别确定：
一、配电设备：
高压配电设备应按远期负荷配置，低压配电设备受电柜应按远期负荷配置，配电柜可按满足近期负荷和一定发展负荷的需要配置，通信用交、直流配电设备应按下列原则配置：1，远期发展负荷不大时，按远期负荷配置。2．远期发展负荷大，超出现有配电设备容量时，按现有最大配电设备容量配置，
3．直流配电设备可采用多台并联方式时，按近期负荷配置。二、换流设备：
整流器、变换器、逆变器、交流不间断电源的容量应按近期负荷确定。
三、蕃电池组的容量应按近期负荷确定。四、柴油发电机组容量应按以下原则配置：对于一、二类供电方式，发展负荷不大时，应按远期负荷配置；远期发展负荷大时，可按满足近期负荷和一定发展负荷的需要确定。
对于三、四类供电方式，宜按近期负荷配置。五、采用电源馈线的规格，应符合下列要求：1．通信用交流电源馈线应按远期负荷确定，其他宜按近期负荷确定。
2．直流电源馈线应按远期负荷确定，当近期负荷与远期负荷相差悬殊时，可按分期敷设的方式确定，设计时应考虑将来扩装的条件。
六、专用变压器的容量应按满足近期负荷和一定发展负荷的需要确定，经常运行负荷不应小于其额定容量的50%。季节性负荷变化较大时，宜设置2台变压器，，一台应能承担长期负荷。另·台承担季节性负荷。第节油机发电机组和蓄电池组配置第3.2.1条油机发电机组的台数和蓄电池组的放电小时数应按表3.2.1规定配置。
三、四类市电供电的移动通信站、微波站和电（光）缆有人站的总（主）站中。可根据实际需要配置1～2台机动柴油发电机红供临时调度用。
[91 ~01|9] ~01]
(果)审
移通无
第四类
然州院
.i；包含大型综合通信局。
2·对于一、二类供电方式，若设置可着的自动启动和自动投人的油机发电机组时，薪电池可按放电0.5小时的容量配置，3单局制市话局应配置油机发电机组2台，多局制市话局除按表3.2.1规定配置1台外，还应按实际需要增加配置机动油机发电机组作为油机大修备用或临时救障时调川。
④无人通信站的电池放电时间应根据以下因素考虑确定：（1）接到故障信号后应有一定的准备时间[一般不超过2小时]。(2）从维护点到无人站的行程时间[按正常汽车行驶速度计算](3）故障排除时间[一般不超过6小时](4）---般夜间不派技术人员检修[最长等待时间不超过12小时]（5）对具有延时启动油机性能的局站，延时时间应保证电池放出容量不超过20%的储备容量。
(5）应设置可靠的、符合第4.1.3条要求的自动化机组。第 3.2.2条交流不间断电源系统(UPS)中蓄电池。第一、三类供电方式的局站，按放电1小时的容量配置。卫星地球站和三、四类供电方式的局站，按表3.2.1规定配置，第3.2.3条蓄电池可以设置多组并联或只设置一组。只设置一组电池时，必须实行在线充电，并考虑扩容、更换电池时结线的可能。
交流不间断电源系统（UPS）蓄电池般只设置-一组。第3.2.4条蓄电池设置多组并联或-一组时，其总的容量均应按表3.2.1的规定配置。铅酸电池的总容量应按下式计算：o
n[1 + 0.006(t - 25)
式中：Q
蓄电池容量：
安全系数，取1.25;
负荷电流：
表3.2.1规定的放电小时数
一放电容量系数，见表3.2.4；
实际电解液的最低温度。蓄电池室有采暖设备时，可按15℃考虑，无采暖设备时按5℃考虑。铅酸蓄电池放电容量系数表
电池放电小时数(T)
放电终止电[(V)
放电容最系数（n）
第3.2.5条
每台油机发电组的容量应符合下列要求1.00
一、第一类供电方式，应按各种直流电源的浮充功率、交流供电的通信设备功率、蓄电池的充电功率、保证空调、保证照明及其它必须保证设备的用电量等确定。无线电台的每台油机发电组容量应按设计任务：书中提出的保证供电负荷的用电量确定。
二、第二类供电方式，除应按本条上款各项设备用电量确定外，尚应包括采暖系统的水泵及其他必须保证设备的用电量。三、第三、四类供电方式，应按各种直流电源的浮充功率、蕃电池组的充电功率、交流供电的通信设备功率和照明、通风、采暖水泵及其他必须保证设备的用电量确定。在第四类供电方式时，还应包括空调设备的用电量，
四、对交流不间断电源设备供电的油机发电组的容量应按不小于交流不间断电源设备总容量的两倍计算确定。五、无线电台有启闭电报的瞬变负荷时，应按大于该类负荷设备总耗电量的两倍计算确定。
六、有异步电动机负载时，桃组容量应不小于异步电动机额定容量的两倍。
