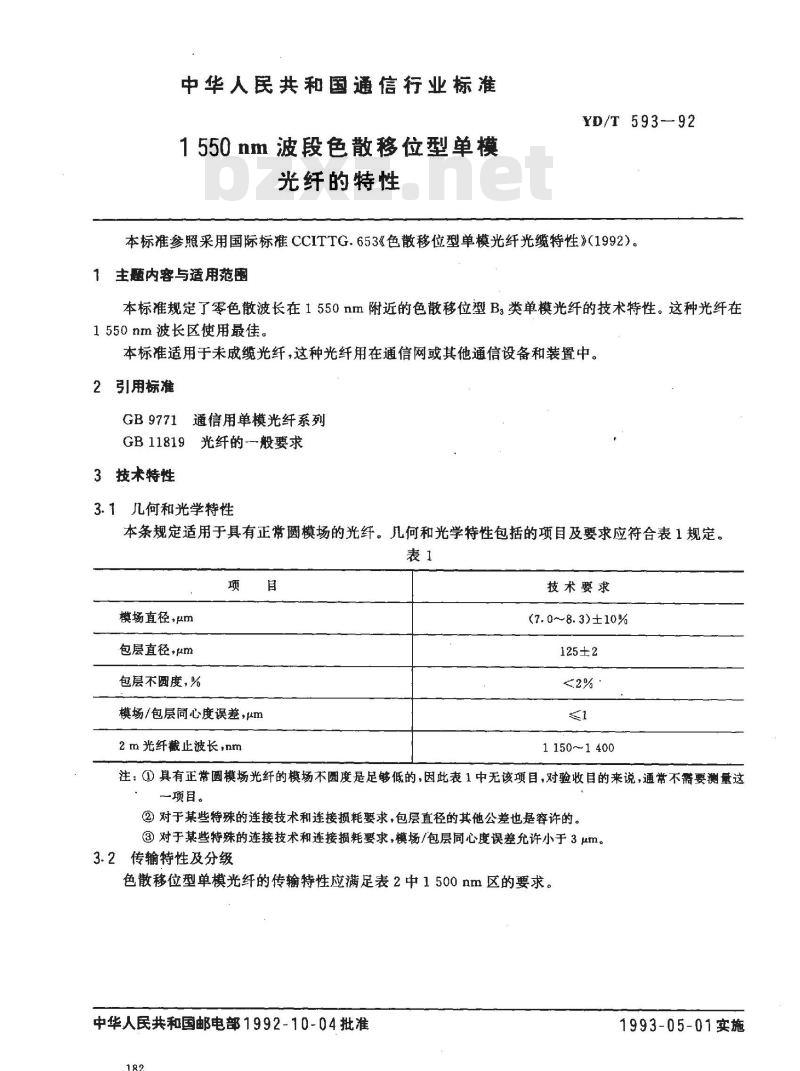

中华人民共和国通信行业标准
1550nm波段色散移位型单模
光纤的特性
YD/T 593-92
本标准参照采用国际标准CCITTG.653《色散移位型单模光纤光缆特性》(1992）。1主题内容与适用范围
本标准规定了零色散波长在1550nm附近的色散移位型B3类单模光纤的技术特性。这种光纤在1550nm波长区使用最佳。
本标准适用于未成缆光纤，这种光纤用在通信网或其他通信设备和装置中。2引用标准
GB9771通信用单模光纤系列
GB11819光纤的一般要求
3技术特性
3.1几何和光学特性
本条规定适用于具有正常圆模场的光纤。几何和光学特性包括的项目及要求应符合表1规定。表1
模场直径，um
包层直径，μm
包层不圆度，%
模场/包层同心度误差，μm
2m光纤截止波长，nm
技术要求
(7. 0~8. 3)±10%
125±2
1150~1400
注：①具有正常圆模场光纤的模场不圆度是足够低的，因此表1中无该项目，对验收目的来说，通常不需要测量这一项目。
②对于某些特殊的连接技术和连接损耗要求，包层直径的其他公差也是容许的。③对于某些特殊的连接技术和连接损耗要求，模场/包层同心度误差允许小于3m。3.2传输特性及分级

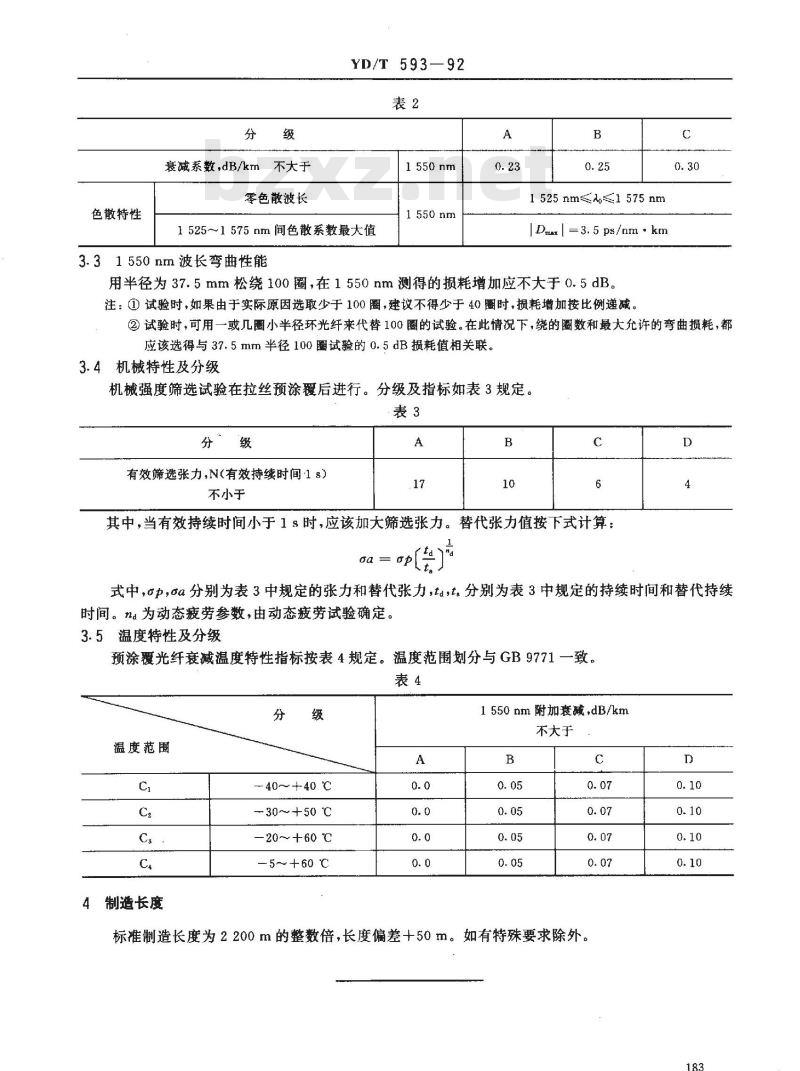

色散移位型单模光纤的传输特性应满足表2中1500nm区的要求。中华人民共和国邮电部1992-10-04批准182
1993-05-01实施
色散特性
衰减系数，dB/km不大于
零色散波长
YD/T 593—92
1550nm
1550nm
1525～1575nm间色散系数最大值3.31550nm波长弯曲性能
1525nm≤≤1575nm
IDmx | =3.5 ps/nm ·km
用半径为37.5mm松绕100圈，在1550nm测得的损耗增加应不大于0.5dB。注：①试验时，如果由于实际原因选取少于100圈，建议不得少于40圈时，损耗增加按比例递减。C
②试验时，可用一或几圈小半径环光纤来代替100圈的试验。在此情况下，绕的圈数和最大允许的弯曲损耗，都应该选得与37.5mm半径100圈试验的0.5dB损耗值相关联。3.4机械特性及分级
机械强度筛选试验在拉丝预涂覆后进行。分级及指标如表3规定。表3
分“级
有效筛选张力,N(有效持续时间·1 s)不小于
其中，当有效持续时间小于1s时，应该加大筛选张力。替代张力值按下式计算：a=
式中，o力，oα分别为表3中规定的张力和替代张力，ta，t。分别为表3中规定的持续时间和替代持续时间。nd为动态疲劳参数，由动态疲劳试验确定3.5温度特性及分级
预涂覆光纤衰减温度特性指标按表4规定。温度范围划分与GB9771一致表4免费标准bzxz.net
温度范围
制造长度
40～+40℃
30～+50℃
20～+60℃
-5～+60 ℃
1550nm附加衰碱，dB/km
不大于
标准制造长度为2200m的整数倍，长度偏差十50m。如有特殊要求除外。D

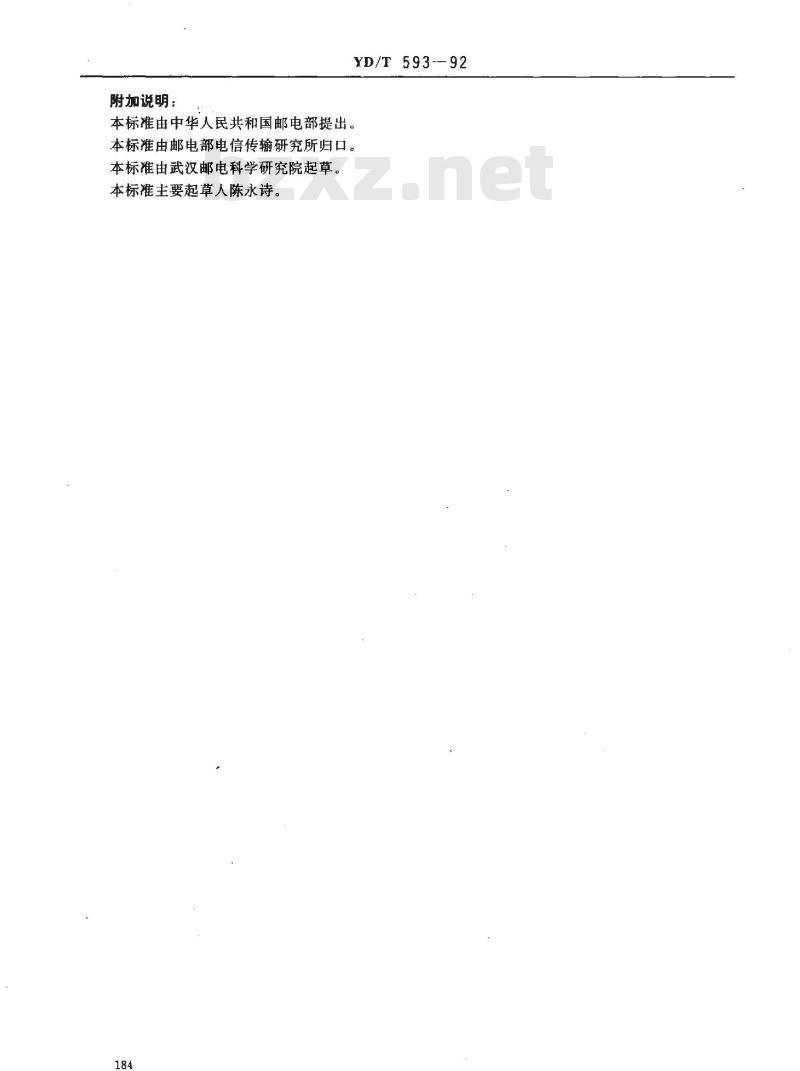

附加说明：
YD/T59392
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由武汉邮电科学研究院起草。本标准主要起草人陈永诗。
