【通信行业标准(YD)】 同步数字体系(SDH)网络和设备术语

YD/T 967-1998

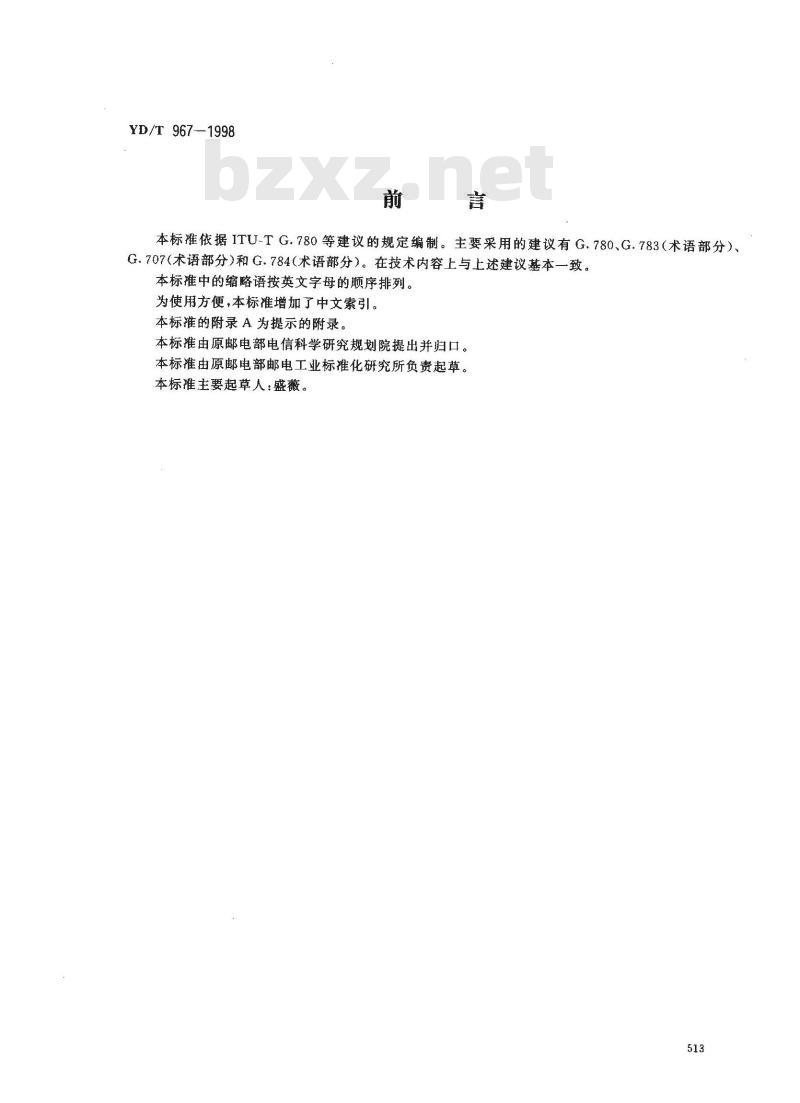

本标准依据ITU-TG.780等建议的规定编制。主要采用的建议有G.780、G.783（术语部分）、G.707(术语部分）和G.784（术语部分）。在技术内容上与上述建议基本一致。本标准中的缩略语按英文字母的顺序排列。为使用方便，本标准增加了中文索引。本标准的附录A为提示的附录。
本标准由原邮电部电信科学研究规划院提出并归口。本标准由原邮电部邮电工业标准化研究所负责起草。本标准主要起草人：盛薇。

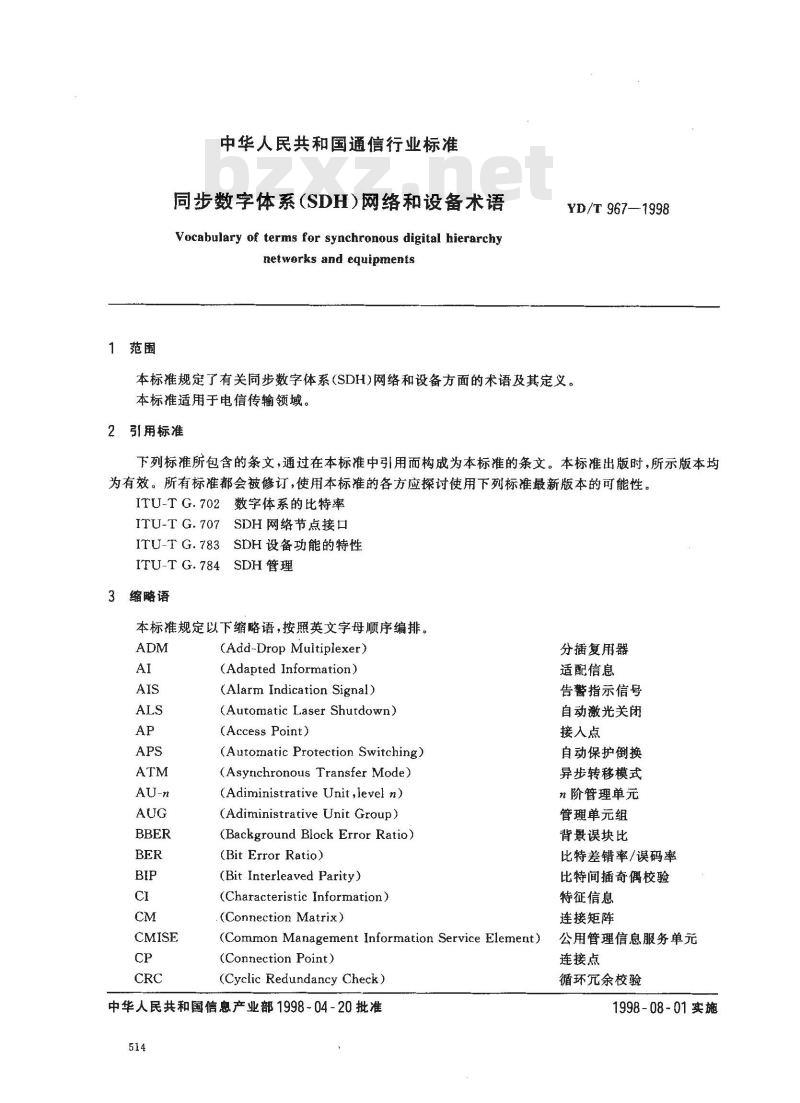

中华人民共和国通信行业标准
同步数字体系（SDH)网络和设备术语Vocabulary of terms for synchronous digital hierarchynetworks and equipments
YD/T 967-1998
本标准规定了有关同步数字体系(SDH)网络和设备方面的术语及其定义。本标准适用于电信传输领域。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU-TG.702数字体系的比特率
ITU-T G.707 $
SDH网络节点接口
ITU-T G.783SDH设备功能的特性ITU-TG.784$
SDH管理
3缩略语
本标准规定以下缩略语，按照英文字母顺序编排。ADM
(Add-Drop Muitiplexer)
(Adapted Information)
(Alarm Indication Signal)
(Automatic Laser Shutdown)
(Access Point)
(Automatic Protection Switching)(Asynchronous Transfer Mode)(Adiministrative Unit,level n)(Adiministrative Unit Group)(Background Block Error Ratio)(Bit Error Ratio)
(Bit Interleaved Parity)
(Characteristic Information)(Connection Matrix)此内容来自标准下载网
(Common Management Information Service Element)(Connection Point)
(Cyclic Redundancy Check)
中华人民共和国信息产业部1998-04-20批准514
分插复用器
适配信息
告警指示信号
自动激光关闭
接人点
自动保护倒换
异步转移模式
n阶管理单元
管理单元组
背影误块比
比特差错率/误码率
比特间插奇偶校验
特征信息
连接矩阵
公用管理信息服务单元
连接点
循环允余校验
1998-08-01实施
LO POH
MS-AIS
YD/T 967.---1998
(Connection Termination Point)(Code Violation)
(Data Communications Channel)(Embedded ControI Channel)
(Frame Alignment Signal)
(Higher Order Assembler)
(Higher Order Interface)
(Higher Order Path OverHead)(Higher Order Virtual Container)(Higher Order Path Adaptation)(Higher Order Path Connection)(Higher Order Path Protection)(Higher Order Path Termination)(Loss Of Frame )
(Lower Order lnterface)
(Loss Of Pointer)
(Lower Order Path OverHead)
(Lower Order Virtual Container)(Lower Order Path Adaptation)(Lower Order Path Connection)(Lower Order Path Protection)(Lower Order Path Termination)(Management Application Function)(Message Communications Function)(Mediation Device)
(Mediation Function)
(Management Information)
(Managed Object)
(Managed Object Class)
(Management Point)
(Multiplex Section)
(Multiplex Section Adaptation)(Multiplex Sections Alarm Indication Signal )(Multiplex Section OverHead)(Multiplex Section Protection)(Multiplex Section Termination)(Network Connection)
(New Data Flag)
(Network Element)
(Network Element Function)
(Network Node Interface)
(National Use)
(OverHead Access)
连接终结点
码违例
数据通信通路
嵌人控制通路
帧定位信号
高阶组装器
高阶接口
高阶通道开销
高阶虚容器
高阶通道适配
高阶通道连接
高阶通道保护
高阶通道终端
顿丢失
低阶接口
指针丢失
低阶通道开销
低阶虚容器
低阶通道适配
低阶通道连接
低阶通道保护
低阶通道终端
管理应用功能
消息通信功能
协调装置
协调功能
管理信息
管理对象
管理对象类别
管理点
复用段
复用段适配
复用段告警指示信号
复用段开销
复用段保护
复用段终端
网络连接
新数据标帜
网元功能
网络节点接口
国内使用
开销接人

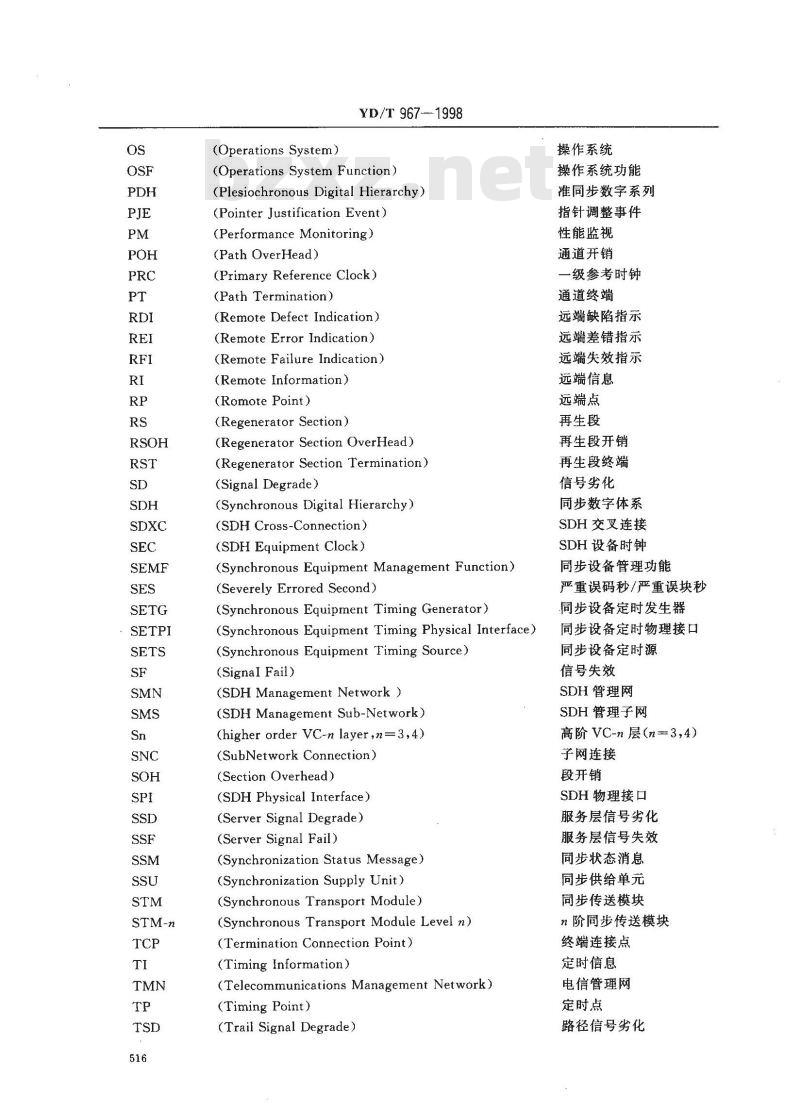

(Operations System)
YD/T 967--1998
(Operations System Function)(Plesiochronous Digital Hierarchy)(Pointer Justification Event)(Performance Monitoring)
(Path OverHead)
(Primary Reference Clock)
(Path Termination)
(Remote Defect Indication)
(Remote Error Indication)
(Remote Failure Indication)
(Remote Information)
(Romote Point)
(Regenerator Section)
(Regenerator Section OverHead)(Regenerator Section Termination)(Signal Degrade)
(Synchronous Digital Hierarchy)(SDH Cross-Connection)
(SDH Equipment Clock)
(Synchronous Equipment Management Function)(Severely Errored Second)
(Synchronous Equipment Timing Generator)(Synchronous Equipment Timing Physical Interface)(Synchronous Equipment Timing Source)(SignaI Fail)
(SDH Management Network )
(SDH Management Sub-Network)(higher order VC-n layer ,n=3,4)(SubNetwork Connection)
(Section Overhead)
(SDH Physical Interface)
(Server Signal Degrade)
(Server Signal Fail)
(Synchronization Status Message)(Synchronization Supply Unit)(Synchronous Transport Module)(Synchronous Transport Module Level n)(Termination Connection Point)(Timing Information)
(Telecommunications Management Network)(Timing Point)
(Trail Signal Degrade)
操作系统
操作系统功能
准同步数字系列
指针调整事件
性能监视
通道开销
一级参考时钟
通道终端
远端缺陷指示
远端差错指示
远端失效指示
远端信息
远端点
再生段
再生段开销
再生段终端
信号劣化
同步数字体系
SDH交叉连接
SDH设备时钟
同步设备管理功能
严重误码秒/严重误块秒
同步设备定时发生器
同步设备定时物理接口
同步设备定时源
信号失效
SDH 管理网
SDH 管理子网
高阶VC-n层（n3,4）
子网连接
段开销
SDH 物理接口
服务层信号劣化
服务层信号失效
同步状态消息
同步供给单元
同步传送模块
n阶同步传送模块
终端连接点
定时信息
电信管理网
定时点
路径信号劣化
4定义

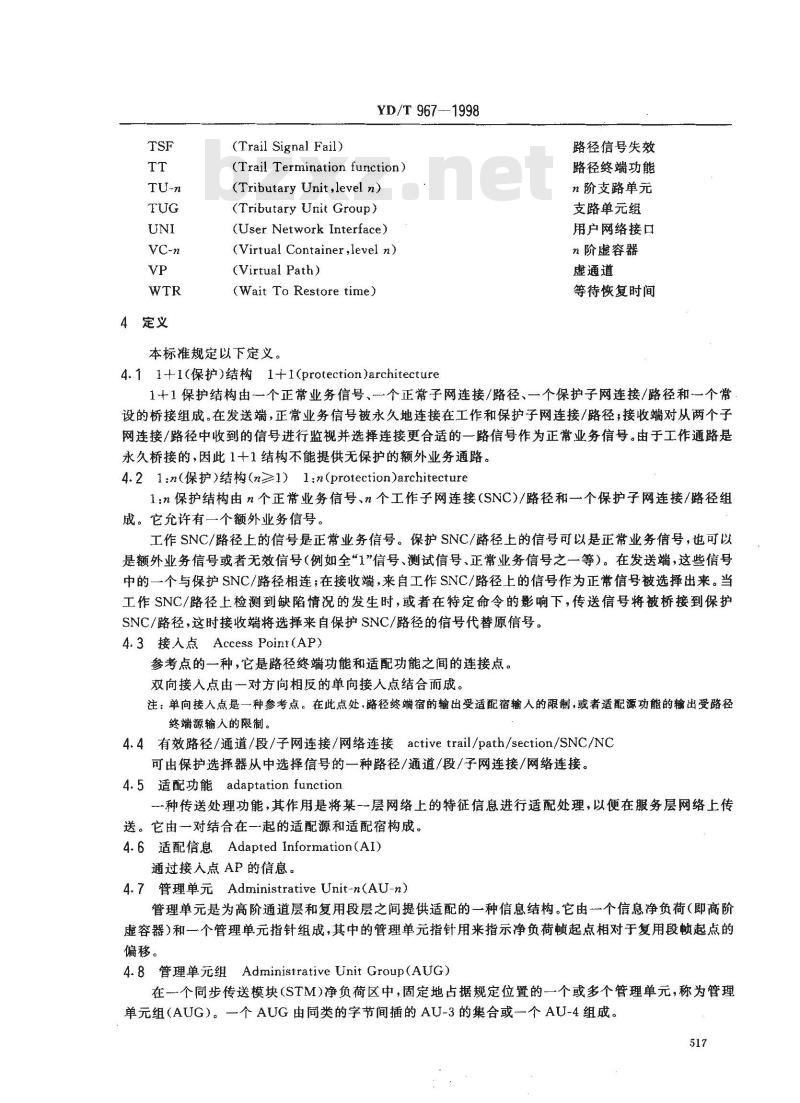

(Trail Signal Fail)
YD/T 967-1998
(Trail Termination function)(Tributary Unit,level n)
(Tributary Unit Group)
(User Network Interface)
(Virtual Container,level n)
(Virtual Path)
(Wait To Restore time)
本标准规定以下定义。
4.11+1(保护)结构1+1(protection)architecture路径信号失效
路径终端功能
n阶支路单元
支路单元组
用户网络接口
n阶虚容器
虚通道
等待恢复时间
1十1保护结构由一个正常业务信号、一个正常子网连接/路径、一个保护子网连接/路径和一个常设的桥接组成。在发送端，正常业务信号被永久地连接在工作和保护子网连接/路径：接收端对从两个子网连接/路径中收到的信号进行监视并选择连接更合适的一路信号作为正常业务信号。由于工作通路是永久桥接的，因此1十1结构不能提供无保护的额外业务通路。4.21:n(保护)结构(n≥1）l:n(protection)architecture1：n保护结构由n个正常业务信号、n个工作子网连接（SNC)/路径和一个保护子网连接/路径组成。它允许有一个额外业务信号。工作SNC/路径上的信号是正常业务信号。保护SNC/路径上的信号可以是正常业务信号，也可以是额外业务信号或者无效信号（例如全1”信号、测试信号、正常业务信号之一等）。在发送端，这些信号中的一个与保护SNC/路径相连；在接收端，来自工作SNC/路径上的信号作为正常信号被选择出来。当工作SNC/路径上检测到缺陷情况的发生时，或者在特定命令的影响下，传送信号将被桥接到保护SNC/路径，这时接收端将选择来自保护SNC/路径的信号代替原信号。4.3接人点Access Point(AP)
参考点的一种，它是路径终端功能和适配功能之间的连接点。双向接入点由一对方向相反的单向接人点结合而成。注：单向接人点是一种参考点。在此点处，路径终端宿的输出受适配宿输人的限制，或者适配源功能的输出受路径终端源输人的限制。
4.4有效路径/通道/段/子网连接/网络连接activetrail/path/section/SNC/NC可由保护选择器从中选择信号的一种路径/通道/段/子网连接/网络连接。4.5适配功能adaptation function一种传送处理功能，其作用是将某一层网络上的特征信息进行适配处理，以便在服务层网络上传送。它由一对结合在一起的适配源和适配宿构成。4.6适配信息Adapted Information(AI)通过接入点AP的信息。
4.7管理单元AdministrativeUnit-n(AU-n）管理单元是为高阶通道层和复用段层之间提供适配的一种信息结构。它由一一个信息净负荷（即高阶虚容器）和一个管理单元指针组成，其中的管理单元指针用来指示净负荷顿起点相对于复用段顿起点的偏移。
I Administrative Unit Group(AUG)4.8管理单元组
在一个同步传送模块(STM)净负荷区中，固定地占据规定位置的一个或多个管理单元，称为管理单元组（AUG）。一个AUG由同类的字节间插的AU-3的集合或一个AU-4组成。517
4.9代理（器）agent
YD/T967-1998
MAF的组成部分。它能响应由管理器发布的网络管理操作，并可以对发出代表被管理对象事件的被管理对象执行操作。被管理对象能驻留在此实体内或在其他开放系统内。来自其他开放系统的被管理对象可通过经由本地管理器的远程代理（器）来控制。所有SDHNE将支持至少-个代理（器）。些SDH NE将仅提供管理器和代理（器）（被管理器）。一些NE（如再生器)将仅支持一个代理（器）。4.10告警alarm
一个可观察到的指示，用于提醒人们对失效（已经检测到的故障)的关注。通常情况下，对故障的严重程度也会给出相应指示。
4. 11 全\1”all ones
适配或特征信息全部被置为逻辑“1”。4.12异常anomaly
某一项实际特性和期望特性之间的最小差异。只发生一个异常不会中断系统执行所需功能的能力。当发生1个以上的异常时，它们将被用作性能监视(PM)过程和缺陷检测的输入。4.13原子功能　atomic function一种描述功能的方式。如果将原子功能进一步划分为更简单的功能，那么划分后的功能在数字传输体系中将无法独立定义，因此，从网络角度出发，原子功能是不可再分的。4.14自动激光关闭AutomaticLaserShutdown(ALS)在再生段光缆断开的情况下，光缆线路系统上的ALS功能能够自动关闭激光器。4.15自动保护倒换AutomaticProtectionSwitching（APS)APS 是指使用MSOH,HO POH或LO POH 中K 字节携带的控制信号，使两个MS，TT,SnTT或Sm_TT功能本身的以及它们之间的信号从一个失效工作路径/子网连接自动倒换到一个保护路径/子网连接，并完成后续恢复工作。4.16基本功能basic functian
由一组原子功能集合组成的通用功能，ITU-T建议G.783的1994年版定义了这些功能。4.17双向（保护）倒换bidirectional(protection）switching当出现单向故障时，（路径、子网连接等的)两个方向，包括受影响和不受影响的方向，都将进行切换。这种切换称为双向（保护)倒换。4.18双向路径/连接类型bidirectional trail/connectiontype通过传送网络的一种双向路径/连接。4.19 广播式连接 broadcast connection type广播式连接把输人连接点交叉连接到一个以上的输出连接点。4.20 特征信息Characteristic Information(CI)通过CP或TCP的信息。特征信息是个带有特定格式的信号，它可在网络连接上传输。ITU-T专业技术建议对CI的格式作出了规定。4.21客户/服务（器）层client/serverlayer任何两个相邻的网络层都以客户/服务器的关系相互联系。每个传送网络层为自已的上一层网络提供传送服务，并使用下层提供的传送。提供传送的层称为服务（器）层，使用传送的层称为客户层。4.22复合功能．compound function代表一层或多层内原子功能集合的功能。例：一特定层（每个都为一客户层服务）内几个原子适配功能的结合是个复合适配功能。一个(复合）适配功能和层终端功能的结合是一个复合功能。例二：光纤段、复用段和再生段层的原子功能可被结合起来形成一个主要复合功能。复合功能有利于使设备的描述更为简单。标准复合功能使一个唯一的名称与一个通用的原子功能518
结合体联系起来。
4.23级联concatenatior
YD/T 967--1998
级联是将多个虚容器彼此关联复合的过程，由此形成的组合容量可以当作单个容量使用，其内部仍保持比特序列的完整性。
4.24连接connection
一种传送实体，它包含一对关联的单向连接，并允许在各自的输入输出之间以相反的方向同时传输。
注：单向连接是一种传送实体，它能使信息透明地从输人传送到输出。4.25连接功能connection function层内的一种原子功能。如果存在连通性，那么它在原子功能之间将起到中继各种类型信息集合的作用。连接功能可以作用或终结任何的切换协议信息，但它并不能改变组成集合的各种信息。输人输出之间任何连通性限制都应事先声明。4.26连接矩阵Connection Matrix(CM)一种描述连接类型并具有适当维数的矩阵。它用来描述将IL.PC或HPC功能一侧的VC-n配置到另一侧上的VC-n容量中的连接组合及反变换。4.27 连接点 Connection Point(CP)一种参考点。在CP处，路径终端源或连接的输出受连接输入的限制，或者连接的输出受路径终端宿或另一连接输人的限制。通过连接点的信息可以反映这种参考点的特性。双向连接点由一对方向相反的单向连接点结合而成。
1单向连接点是一种参考点。在此点处，一个单向连接的输出与另一个单向连接的输入相结合。2在信息模型中，连接点也被称为连接终结点(CIP)。4.28归并/集中consolidation
将服务层路径指配给客户连接的过程。此过程是把来自部分填充的服务层路径的客户连接结合到较少的服务层路径中去，以确保在指定下一个路径前每个服务层路径都是满的。这种方式能使部分填充的服务层路径的数目减至最小，它也可以使填充系数最大。这样，一些部分填充的VC-4通道可以归并/集中成一个全填充VC-4。4.29容器container-n
容器是构成虚容器用的网络同步信息净负荷的一种信息结构。对于每种规定的虚容器，都有其相应的容器。为了使各种公用的网络速率均能进人种类有限的标准化容器，对容器的适配功能作了规定。这些速率包括了ITU建议G.702中已定义的那些速率。4.30数据通信通道Data Communication Channel(DCC)在一个STM-N信号中，有两条DCC通路。条由字节D～D12组成，提供条576kbit/s的通路；条由字节Di～D：组成，提供一条192kbit/s的通路。4.31缺陷defect
指执行所要求功能的某项能力的有限度的中断。缺陷常用作性能监视（PM)、连续动作控制以及决定失效原因的输人。
4.32去同步器desynchronizer
去同步器能在时域内平滑去掉由于解释指针调整和VC净负荷去映射而产生的定时间隔。4.33嵌人控制通路Embedded Control Channel(ECC)ECC提供SDHNE之间的一条逻辑通路。它使用DCC(数据通信通路）作为它的物理层。4.34额外业务信号extratraffic signal如果保护路径/通道/段/子网连接/网络连接处于备用状态，那么能够通过这些路径/通道/段/子网519
YD/T 967--1998
连接/网络连接传送的信号称为额外业务信号。4.35失效failure
故障持续的时间足够长，以致可以认为运行一个所需功能项目的能力已经终止。这种情况下，可以认为这个项目是失效的，并应能检测出一个故障。4.36故障fault
没有执行某一项所要求功能的能力。故障不包括由于预防性维护、缺乏外部源或预先计划的活动所引起的能力丧失。
4.37故障原因fault cause
-个单一的扰动或故障可以导致出现一系列相关缺陷。通过相关分析所确定的引起缺陷的根源称为故障原因。
4.38功能function
一个为数字传输体系（例如 PDH、SDH)所定义的过程。它对应于一组特定的输入信息，相应地产生一组特定的输出信息，可通过输入、输出信息之间特征的差异来区别功能的不同。4.39疏导grooming
将客户层连接分配到服务路径，使之组合成特性相似或相关的客户层连接的过程。这样就可以按服务类别、自的地或保护类别将VC-12通道疏导到特定的分别管理的VC-4通道中去。
按照类似规则也同样可以将VC-4通道疏导到同步传输模块（STM-N)段内。4.40高阶通道higher orderpath在SDH网中，高阶通道层为低阶通道层提供服务（器）网络。“低”和“高”这两个相比较的词仅指这种服务（器）)/客户关系中的两个参与者。相对于VC-3和VC-4，VC-1/2通道可称为“低阶”；而相对于VC-4而言，VC-3通道可称为\低阶”。4.41高阶通道适配HigherOrderPathAdaptation(HPA）HPA功能通过处理支路单元（TU)指针，以及组合/分解整个VC-3/4的方式把低阶VC(VC-1/2/3)适配成高阶VC(VC-3/4）。其中，TU指针用来指示VC-1/2/3通道开销相对于VC-3/4POH的相位。4.42高阶通道连接HigherOrderPathConnection(HPC)HPC功能为高阶VC(VC-3/4)之间提供灵活的分配或互连。4.43高阶通道终端Higher Order Path Termination(HPT)HPT功能采用在高阶通道源端产生和加人适当VCPOH到相关容器，并在通道宿端用去除和读取VC POH的方式来终结高阶通道。4.44拖延时间hold off time
从宣告信号劣化或失效到启动保护倒换算法的时间称为拖延时间。4.45层layer
层是允许按顺序级别系统地描述传送网功能的概念。每一层都只与本层特征信息的产生和传输有关。
4.46指针丢失LossOfPointer(LOP)当导致指针无法确知的条件连续出现规定的次数时，SDH设备进人指针丢失状态。4.47低阶通道lower orderpath
参见“高阶通道”。
4.48低阶通道适配Lower Order Path Adaptation(LPA)LPA功能采用把准同步数字系列(PDH)信号映射人或去映射出同步容器的方式将其适配到SDH网中。如果信号是异步的，则映射过程还应包括比特级的调整。4.49 低阶通道连接Lower Order Path Connection(LPC)520
YD/T 967--1998
LPC功能为低阶VC之间提供灵活的分配或互连。4.50低阶通道终端LowerOrderPathTermination(LPT)LPT功能采用在低阶通道源端产生和加人适当VCPOH到相关容器上，并且在通道宿端去除和读取VCPOH的方式来终结低阶通道。4.51管理对象Managed Object(MO)指那些能经过代理（器）进行管理的通信资源。SDH管理对象的例子有设备、接收端口、发送端口、电源、插板、虚容器、复用段及再生段。4.52 管理对象类别 Managed Object Class (MOC)具有某些共性的管理对象，例如设备和插板有共同的特性，可归为一类。4.53管理应用功能ManagementApplicationFunction(MAF）MAF是参与系统管理的应用进程。它包含一个代理（器）被管理)及/或个管理器。每个SDH网元(NE)及操作系统或者协调装置（(OS/MD)必须支持至少包含一个代理（器）的管理应用功能。对所有TMN消息来说，管理应用功能既是始端，又是终端。4.54管理信息Management Information(MI)一种通过管理接人点的信号。
4. 55 管理点 Management Point(MP)一种参考点。在此点处，原子功能输出受单元管理功能输人的影响，或者单元管理功能的输出受原子功能输人的影响。
注：管理点MP不是电信管理网Q3接口。4.56管理器manager
MAF的组成部分。它能发布网络管理操作命令（即提取告警记录、设置门限）和接收事件报告（即告警、性能）。SDH NE可以有也可以没有管理器，但 SDH OS/MD将至少包含一个管理器。4.57消息通信功能MessageCommunicationFunction(MCF)消息通信功能在MAF和TMN之间提供传送消息以及消息转运的手段。对高层协议来说，消息通信功能不生成或终止消息。
4.58复用段Multiplex Section(MS)两个复用段路径终端功能之间（包括这两个功能)的路径。4.59复用段适配Multiplex Section Adaptation(MSA)MSA功能处理管理单元指针AU-3/4，并组合/分解整个的STM-N恢，其中的管理单元指针AU-3/4用来指示VC3/4相对于STM-N中的段开销(SOH)的相位。4.60复用段告警指示信号Multiplex Sections Alarm Indication Signal(MS-AIS）STM-N的一种信号。它包含一个有效的再生段开销（RSOH)，其余比特位均为“1”。4.61复用段开销MultiplexSection OverHead(MSOH)MSOH由STM-N信号中段开销SOH的第5至第9行组成。4.62复用段保护MultiplexSectionProtection(MSP)MSP功能提供信号在两个MST功能之间（包括这两个功能）从一个工作段倒换到保护段的功能。4.63复用段终端Multiplex Section Termination(MST)MST功能在构成SDH顿信号的过程中产生MSOH,并在相反方向终结MSOH。4.64网络连接Network Connection(NC)在终端连接点之间，由一系列相关的链路连接和/或子网连接形成的传送实体。4.65网元Network Element
一种独立的至少支持NEF的物理实体，它也可支持OSF/MF。网元由管理对象、MCF及MAF组成。
YD/T 967—1998
4.66 网元功能 Network Element Function(NEF)SDH实体内的一种功能。它支持以SDH为基础的网络传送服务，如复用、交叉连接、再生。网元功能可由管理对象来模拟。
4.67网元转接延时NE transit delay到达NE输人口的信息比特通过一个无缺陷的路径在同一NE输出口重新出现时所花费的时间间隔。
转接延时受多种因素影响，例如：时隙互换；
各层实际时钟频率的关系；
同步器和去同步器；
通过NE时采用的物理通道（内部路由）。进行转接延时的测量应明确在哪种情况下测量时间最大值，哪种情况下测量时间最小值。4.68网络节点接口Network Node Interface(NNI)在一个网络节点中，用来与其他的网络节点互联的接口。4.69非回复(保护)运行non-revertive （protection)operation在非回复操作中，如果切换需求被终止，业务信号（业务）不能返回到工作SNC/路径。4.70正常信号normal signal
通过一个经保护的路径/段/通道/子网连接/网络连接传输的信号。4.71操作系统功能或协调功能Operations SystemFunction orMediationFunction(OSF/MF)电信管理网(TMN)中的一种实体。它处理管理信息以监视和控制SDH网。在SMN 中，操作系统功能和协调功能之间没有区别。作为MAF的此实体至少含有一个管理器。4.72操作系统或协调装置Operations System orMediationDevice(OS/MD)一种独立的支持OSF/MF但不支持NEF的物理实体。它含有MCF和MAF。4.73开销接人 OverHead Access(OHA)OHA功能为传输开销功能提供接人。4.74通道path
通道层中的路径。
4.75指针pointer
一种指示器。其值指示了虚容器相对于支持虚容器的传送实体的恢参考点的顿偏移。4.76指针调整事件Pointer JustificationEvent(PJE）PJE是指针中I或D比特位的反转，同时指针值相应地增加或减少以表示发生了频率的调整。4.77过程 process
用来描述个操作或一组操作集合的通用术语。4.78保护路径/通道/段/子网连接/网络连接protection trail/path/section/SNC/NC保护组的一部分，并被标识用于保护功能的特定的路径/通道/段/子网连接/网络连接。4.79参考点reference point
一个功能的定义符。
4.80再生段RegeneratorSection(RS)再生段是两个再生段终端之间(包括这两个再生段终端)的路径。4.81再生段开销Regenerator Section OverHead (RSOH)RSOH由STM-N信号中SOH的第1至第3行组成。4.82 再生段终端 Regenerator Section Termination(RST)RST能在形成SDH顿信号的过程中产生RSOH,并在相反方向终结RSOH。522
YD/T 967—1998
4.83远端缺陷指示RemoteDefect Indication（RDI）RDI能将由路径终端宿功能接收到的特征信息中的缺陷状态回送到产生特征信息的网元。4.84远端差错指示Remote Error Indication(REI)REI能将由路径终端宿功能块检测出的特征信息检错码违例的精确数目或截断数目回送到产生特征信息的网元。
4.85远端信息Remote Information(RI)通过一个RP的信息，例如远端缺陷指示(RDI)和远端差错指示(REI)4.86远端点Remote Point(RP）
一种参考点。为了将信息传到远端，在RP处，双向路径终端的路径终端宿功能输出受其路径终端源功能输入的限制。
4.87回复(保护)运行revertive(protection)operation在回复操作中，如果终止切换请求，业务信号（业务）将返回到（或保持在）工作子网连接/路径上。这种情况通常发生在工作子网连接/路径从缺陷中恢复出来或外部请求被清除时。4.88 段 section
段层中的路径。
4.89服务层信号劣化Server Signal Degrade（SSD)在适配功能连接点处输出的信号劣化指示。4.90服务层信号失效ServerSignal Fail(SSF)在适配功能连接点处输出的信号失效指示。4.91信号劣化Signal Degrade(SD)指示相关数据劣化的信号。在某种意义上，这也意味着劣化缺陷状态被激活。4.92信号失效Signal Fail(SF)
指示相关数据失效的信号。在某种意义上，这也意味着近端缺陷状态（不是劣化缺陷）被激活。4.93待用路径/通道/段/子网连接standbytrail/path/section/SNC一种路径/通道/段/子网连接，在此路径/通道/段/子网连接上运行的信号未被保护选择器所选择。4.94子网连接Sub-Network Connection(SNC)通过子网传输信息的一种传送实体，它由子网边界“端口”联接形成。4.95同步数字体系Synchronous Digital Hierarchy(SDH)SDH是为了使正确适配的净负荷在物理传输网（主要是光缆）上传送而形成的-一系列标准化的数字传送结构。
4. 96 SDH 定位 SDH aligning
在对支持层的帧参考适配时，一种将帧偏移信息加入支路单元或管理单元的过程。4.97 SDH 交叉连接 SDH Cross-Connection (SDXC)SDXC可在接口端口间提供可控的VC的透明连接和再连接。其中，VC是根据建议G.707的规定形成的。这些接口端口可以是G.707中规定的SDH速率和/或G.702中规定的PDH速率。此外，它还支持如ITU-T建议G.784中所规定的控制和管理功能。4. 98 SDH 管理网 SDH Management Network(SMN)SMN是TMN网的子网，它负责管理SDH网元。个SMN可分为一组SDH管理子网。4.99 SDH 管理子网 SDH Management Sub-network(SMS)一个 SMS由一组分离的SDH ECC及有关的站内数据通信链路组成。这些通信链路在任意给定的SDH传送拓扑内互联起来，形成一个运行的数据通信控制网。SMS代表了SDH的特定的本地通信网部分，它构成了网络运营者的整个TMN的一部分。4. 100 SDH映射 SDH mapping
YD/T 967—1998
SDH 映射是指在SDH 网络边界处，将支路适配进虚容器的过程。4. 101 SDH 复用 SDH multiplexingSDH复用是一种使多个低阶通道层信号适配进高阶通道或把多个高阶通道层信号适配进一个复用段的过程。
4.102 SDH 物理接SDH Physical Interface(SPI)SPI功能可将STM-N的内部逻辑电平信号转换成STM-N的线路接口信号。4.103同步设备管理功能Synchronous Equipment Management Function(SEMF)SEMF可将性能数据和具体实现的硬件告警等原始信息变换成面向对象的消息，以便经由DCC和/或Q接口进行传输。它还变换与其它管理功能相关的面向对象的消息，使之能通过Sn。4.104同步设备定时发生器Synchronous Equipment Timing Generator(SETG)SETG功能从同步设备定时源（SETS)中已选择好的信号中滤出定时参考信号，以确保能满足TO参考点的定时要求。
4.105同步设备定时物理接口Synchronous EquipmentTimingPhysical Interface(SETPI)SETPI功能为外部同步信号和同步设备定时源之间提供接口。4.106同步设备定时源Synchronous Equipment Timing Source(SETS）SETS功能为同步设备的相关组成部分提供定时参考，它代表SDH网元的时钟。4.107同步传送模块Synchronous Transport Module（STM）同步传送模块是用以支持SDH内的段层连接的-种信息结构。它由组织在以125μs为重复周期的块状帧结构中的信息净负荷和段开销信息字段组成。信息被适当地调整到以与网络同步的速率在选定的媒介中串行传输。STM基本速率为155520kbit/s，称为STM-1。更高容量的STM-N模块是由STM-1模块复用而成的，速率为基本速率155520kbit/s的N倍。现已规定N=4,N=16和N=64的STM模块，更高的N值尚在考虑之中。STM-1由个管理单元组和段开销组成。STM-N由N个管理单元组和段开销组成。4.108终端连接点Termination Connection Point(TCP)连接点的一种特殊情况，此处的路径终端功能受适配功能或连接功能的限制。注：在信息模型中终端连接点也被称为路径终结点。4.109定时信息Timing Information(TI)通过TP的信息。
4.110定时点Timing Point(TP)
参考点的一种。在TP处，同步分配层的输出受适配源输入或连接功能输人的限制，或者适配宿功能的输出受同步分配层输人的限制。4.111 路径 trail
一种传送实体。它包括一对相关单向路径，这对路径能够在各自输人输出之间以相反方向同时传送信息。
注：单向路径是一种传送实体。它负责将信息由路径终端源的输入传送到路径终端宿的输出。在此过程中，信息传递的完整性将受到监视。单向路径由几个路径终端功能和一个网络连接结合而成。4.112路径信号劣化 Trail Signal Degrade(TSD)终端功能的AP处输出的信号劣化指示。4.113路径信号失效Trail Signal Fail(TSF)终端功能的AP处输出的信号失效指示。4.114路径终端功能Trail Termination function （TT）层内的一种原子功能。它能产生、插入并监视与适配信息的完整性和管理有关的信息。524
