【通信行业标准(YD)】 电信管理网(TMN)功能体系结构

YD/T960—1998

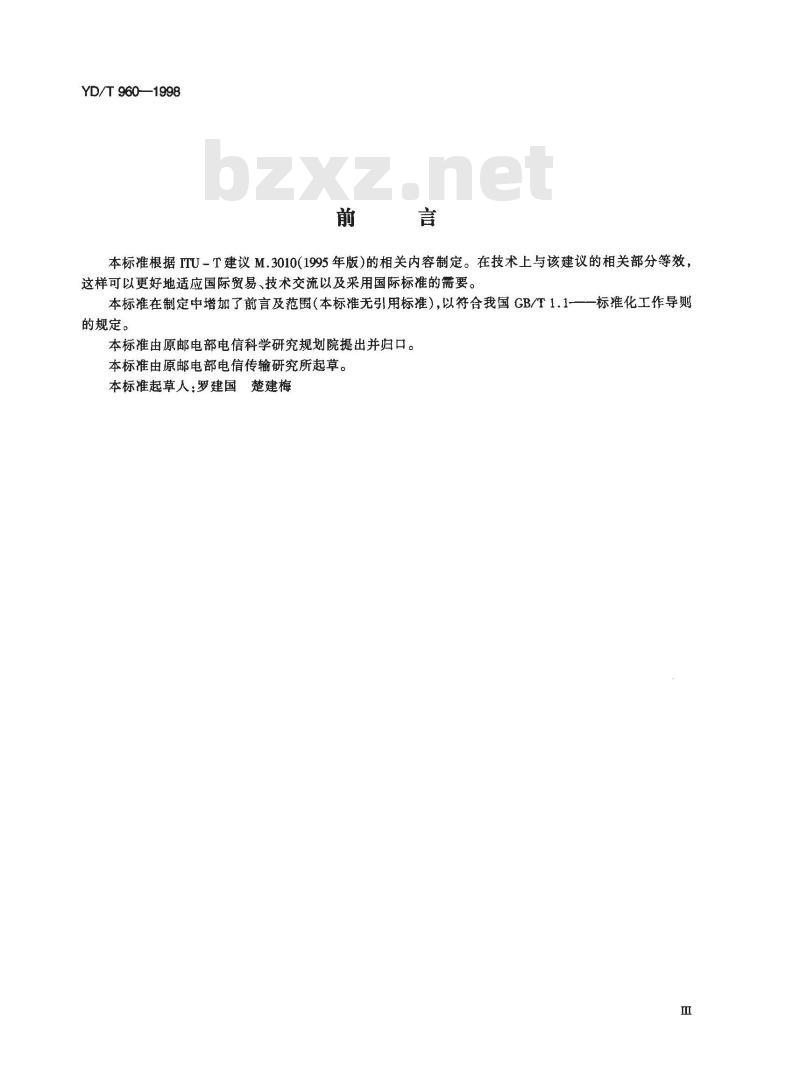

本标准根据ITU-T建议M.3010(1995年版)的相关内容制定。在技术上与该建议的相关部分等效，这样可以更好地适应国际贸易、技术交流以及采用国际标准的需要。本标准在制定中增期了前言及范围（本标准无引用标准），以符合我国GB/T1.1——一标准化工作导则的规定。
本标准由原邮电部电信科学研究规划院提出并归口。本标准由原邮电部电信传输研究所起草。本标准起草人：罗建国楚建梅

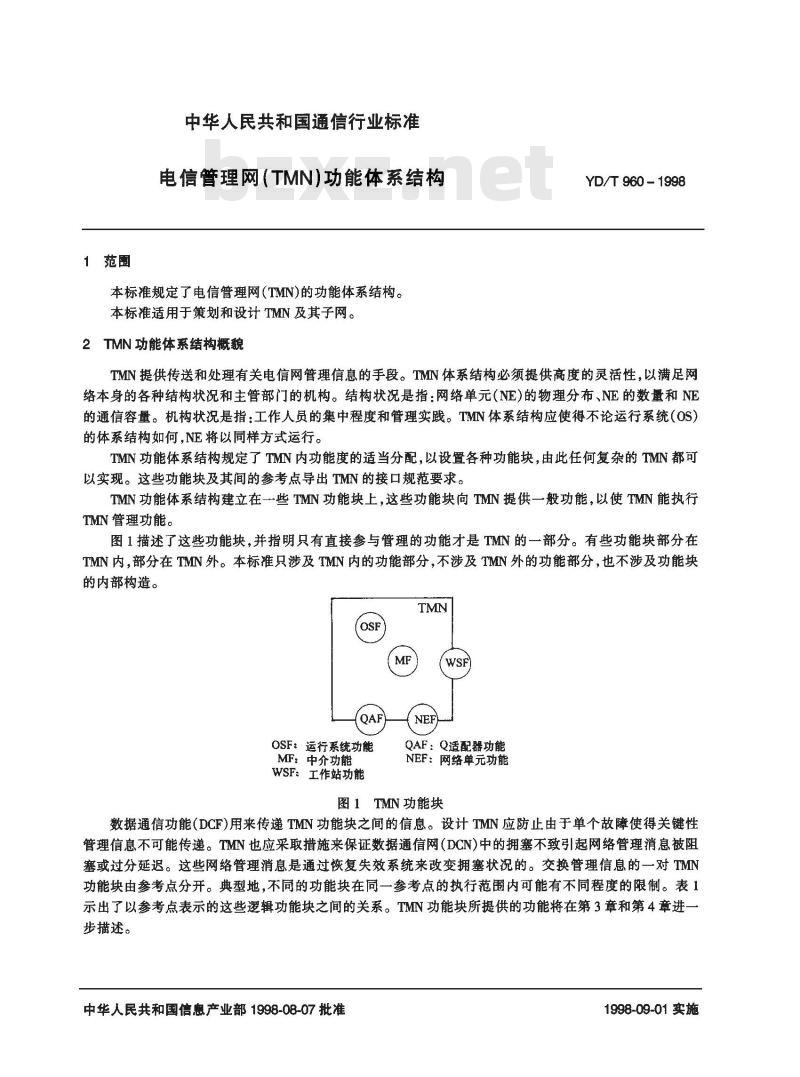

1范围
中华人民共和国通信行业标准
电信管理网（TMN）功能体系结构本标准规定了电信管理网（TMIN)的功能体系结构。本标准适用于策划和设计 TMN 及其子网。2TMN功能体系结构概貌
YD/T 960 - 1998
TMN提供传送和处理有关电信网管理信息的手段。TMIN体系结构必须提供高度的灵活性，以满足网络本身的各种结构状况和主管部门的机构。结构状况是指：网络单元(NE)的物理分布、NE的数量和NE的通信容量。机构状况是指：工作人员的集中程度和管理实践。TMN体系结构应使得不论运行系统（OS）的体系结构如何,NE将以同样方式运行。TMN功能体系结构规定了TMN内功能度的适当分配，以设置各种功能块，由此任何复杂的TMN都可以实现。这些功能块及其间的参考点导出TMN的接口规范要求。TMN功能体系结构建立在一些TMN功能块上，这些功能块向TMN提供一般功能，以使TMN能执行TMN 管理功能。
图1描述了这些功能块，并指明只有直接参与管理的功能才是TMN的一部分。有些功能块部分在TMN内，部分在TMN外。本标准只涉及TMN内的功能部分，不涉及TMN 外的功能部分，也不涉及功能块的内部构造。
OSF：运行系统功能
MF：中介功能
WSF：工作站功能
QAF：Q适配器功能
NEF：网络单元功能
图1TMN功能块
数据通信功能(DCF)用来传递 TMN功能块之间的信息。设计 TMN 应防止由于单个故障使得关键性管理信息不可能传递。TMN也应采取措施来保证数据通信网(DCN)中的拥塞不致引起网络管理消息被阻塞或过分延迟。这些网络管理消息是通过恢复失效系统来改变拥塞状况的。交换管理信息的一对TMN功能块由参考点分开。典型地，不同的功能块在同一参考点的执行范围内可能有不同程度的限制。表1示出了以参考点表示的这些逻辑功能块之间的关系。TMIN功能块所提供的功能将在第3章和第4章进一步描述。
中华人民共和国信息产业部1998-08-07批准1998-09-01实施
Non - TMNt)
YD/T 960 - 1998

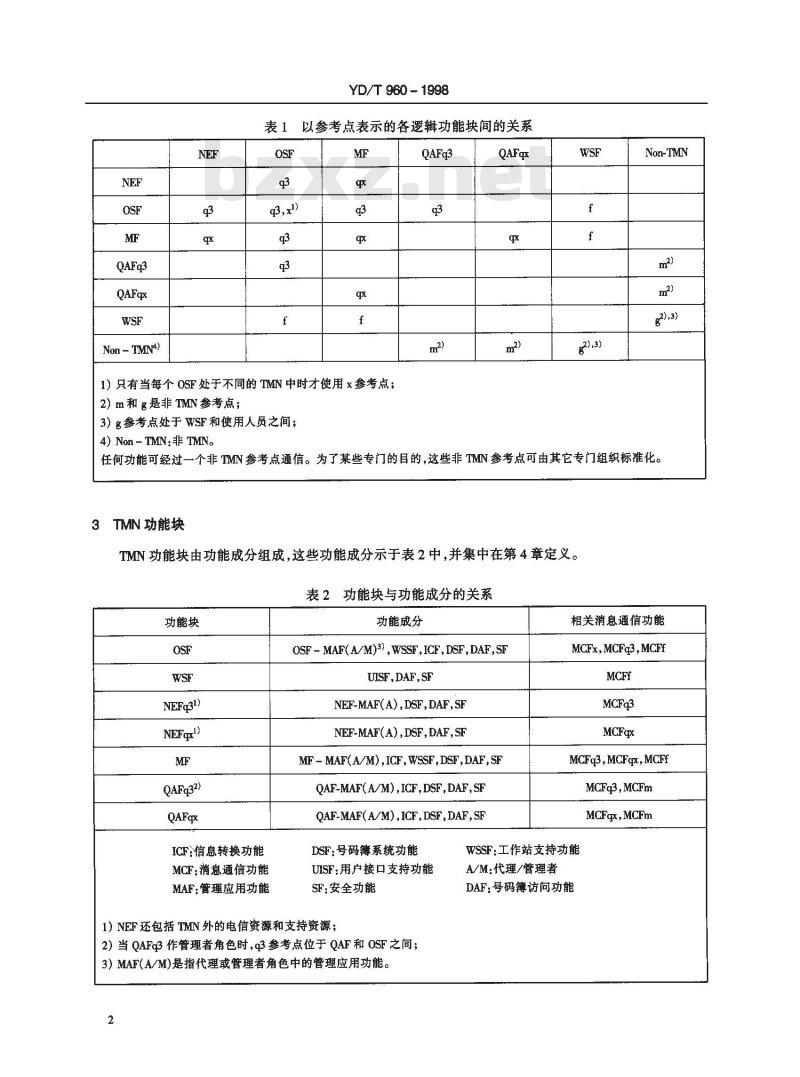

表1以参考点表示的各逻辑功能块间的关系OSF
1）只有当每个OSF处于不同的TMN中时才使用×参考点；2) m 和 g是非 TMN 参考点;
3）g参考点处于WSF和使用人员之间；4) Non - TMN:非 TMN。
gz2),3)
Non-TMN
g2),3)
任何功能可经过一个非 TMN参考点通信。为了某些专门的目的,这些非 TMN参考点可由其它专门组织标准化。3TMN功能块
TMN功能块由功能成分组成,这些功能成分示于表2中，并集中在第4章定义。表2功能块与功能成分的关系
功能块
NEFq31)
NEFaxt
QAFq32)
ICF:信息转换功能
MCF:消息通信功能
MAF:管理应用功能
功能成分
OSF - MAF(A/M)3), WSSF,ICF,DSF,DAF, SFUISF,DAF,SF
NEF-MAF(A),DSF,DAF,SF
NEF-MAF(A), DSF, DAF, SF
MF - MAF(A/M),ICF, WSSF,DSF,DAF, SFQAF-MAF(A/M),ICF,DSF,DAF,SF
QAF-MAF(A/M),ICF,DSF,DAF,SF
DSF:号码薄系统功能
UISF:用户接口支持功能
SF:安全功能
1）NEF还包括TMN外的电信资源和支持资源；2）当QAFq3作管理者角色时，q3参考点位于QAF和OSF之间；3）MAF(A/M)是指代理或管理者角色中的管理应用功能。2
相关消息通信功能
MCFx, MCFq3, MCFf
MCFq3, MCFqx, MCFf
MCFq3,MCFm
MCFqx，MCFm
WSSF:工作站支持功能
A/M：代理/管理者
DAF:号码簿访问功能

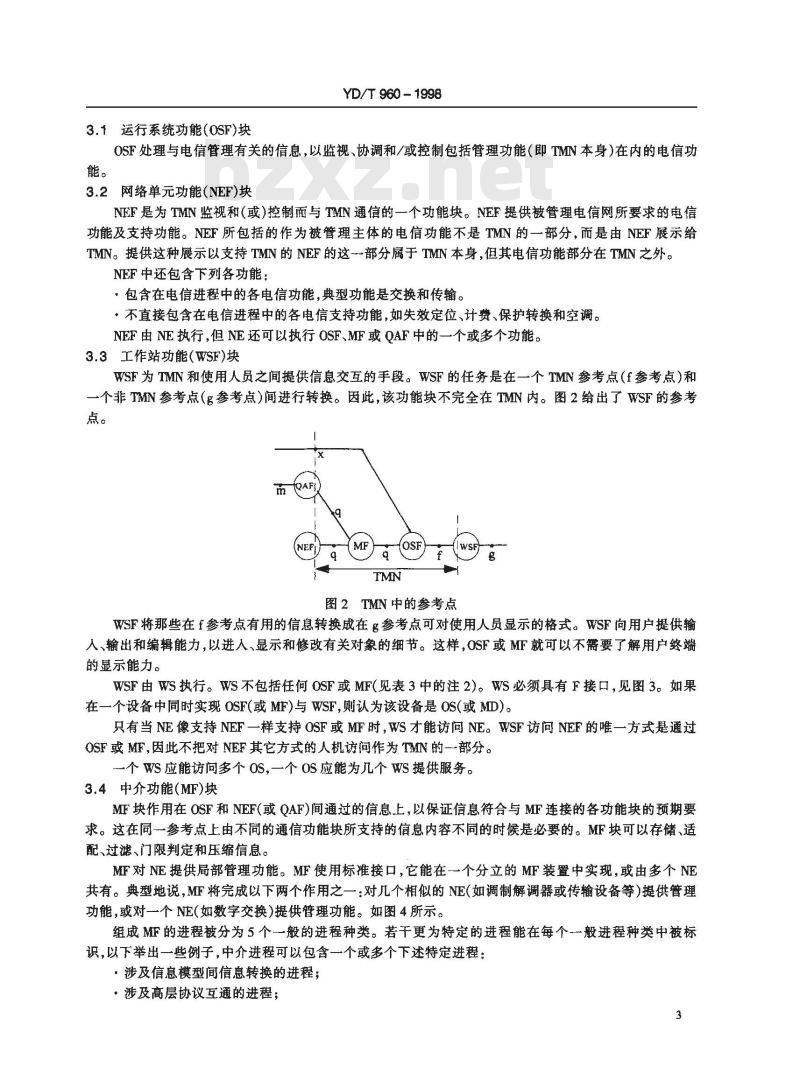

3.1运行系统功能(OSF)块
YD/T 960 - 1998
OSF处理与电信管理有关的信息，以监视、协调和/或控制包括管理功能(即 TMIN本身在内的电信功能。
3.2网络单元功能(NEF)块
NEF是为TMN监视和(或）控制而与TMN通信的一个功能块。NEF提供被管理电信网所要求的电信功能及支持功能。NEF所包括的作为被臂理主体的电信功能不是TMN的一部分，而是由NEF展示给TMIN。提供这种展示以支持 TMN的 NEF的这一部分属于 TMN 本身,但其电信功能部分在 TMN之外。NEF中还包含下列各功能：
·包含在电信进程中的各电信功能，典型功能是交换和传输。·不直接包含在电信进程中的各电信支持功能，如失效定位、计费、保护转换和空调。NEF由 NE执行,但 NE还可以执行 OSF、MF或QAF中的一个或多个功能。3.3工作站功能(WSF)块
WSF为TMIN和使用人员之间提供信息交互的手段。WSF 的任务是在一个TMIN参考点(f参考点）和一个非TMIN参考点（g参考点）间进行转换。因此，该功能块不完全在TMN内。图2给出了WSF的参考点。
图2TMN 中的参考点
WSF将那些在f参考点有用的信息转换成在g参考点可对使用人员显示的格式。WSF向用户提供输人、输出和编辑能力，以进人、显示和修改有关对象的细节。这样，OSF或MF就可以不需要了解用户终端的显示能力。
WSF由WS执行。WS不包括任何OSF或MF(见表3中的注2)。WS必须具有F接口，见图3。如果在一个设备中同时实现OSF(或MF)与WSF,则认为该设备是OS(或MD)。只有当NE像支持NEF一样支持OSF或MF时，WS才能访问NE。WSF访问NEF的唯一方式是通过OSF或MF,因此不把对NEF其它方式的人机访问作为TMN的一一部分。一个WS应能访问多个OS，一个OS应能为几个WS提供服务。3.4中介功能(MF)块
MF块作用在OSF和NEF(或QAF)间通过的信息上，以保证信息符合与MF连接的各功能块的预期要求。这在同一参考点上由不同的通信功能块所支持的信息内容不同的时候是必要的。MF块可以存储、适配、过滤、门限判定和压缩信息。MF对NE提供局部管理功能。MF使用标准接口，它能在一个分立的MF装置中实现，或由多个NE共有。典型地说，MF将完成以下两个作用之一：对几个相似的NE（如调制解调器或传输设备等）提供管理功能，或对一个NE(如数学交换)提供管理功能。如图4所示。组成MF的进程被分为5个一般的进程种类。若干更为特定的进程能在每个一般进程种类中被标识，以下举出一些例子，中介进程可以包含一个或多个下述特定进程：·涉及信息模型间信息转换的进程；·涉及高层协议互通的进程；
网络单元
YD/T 960 - 1998
X/F/Q3
MD：中介装置
QA：Q适配器

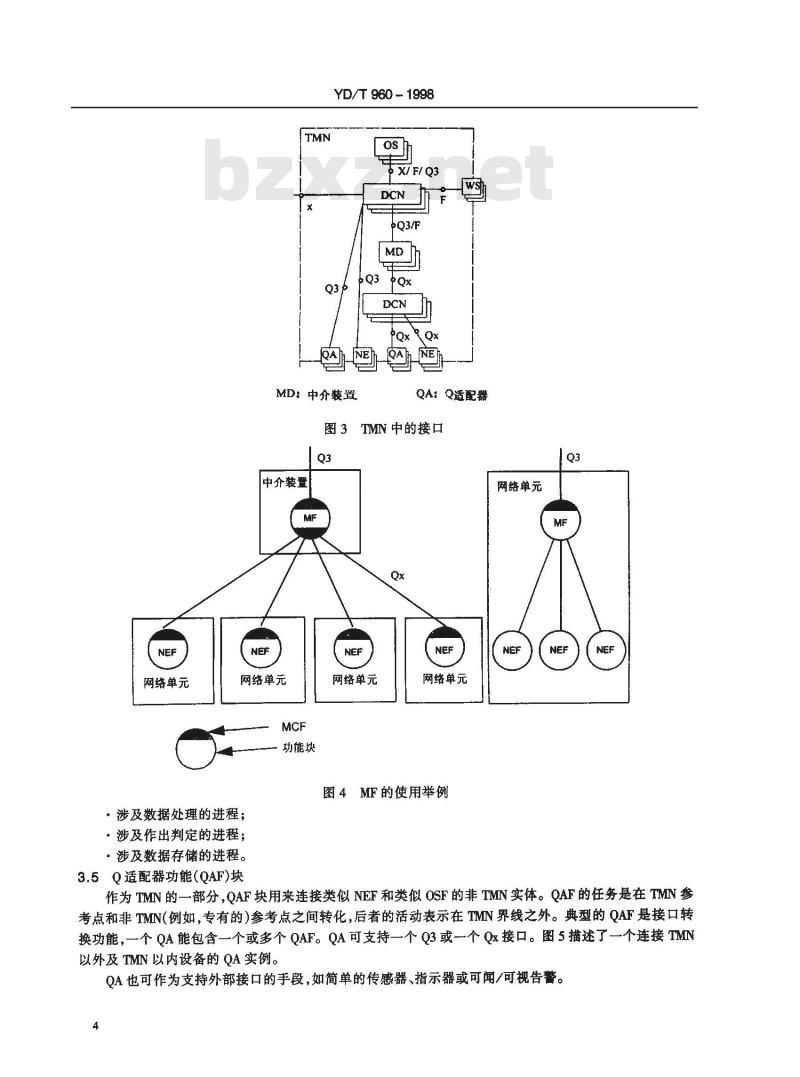

图3TMN中的接口
中介装置
网络单元
功能块
·涉及数据处理的进程；
·涉及作出判定的进程；
·涉及数据存储的进程。
网络单元
网络单元
图4MF的使用举例
网络单元
3.5Q适配器功能(QAF)块
作为TMN的一部分，QAF块用来连接类似NEF和类似OSF的非TMN实体。QAF的任务是在TMN参考点和非 TMIN(例如,专有的)参考点之间转化,后者的活动表示在 TMIN 界线之外。典型的 QAF 是接口转换功能，一个QA能包含一个或多个QAF。QA可支持一个Q3或一个Qx接口。图5描述了一个连接TMN以外及 TMIN以内设备的QA实例。QA也可作为支持外部接口的手段，如简单的传感器、指示器或可闻/可视告警。4
4TMN功能成分
Q3或Qx11
YD/T 960 - 1998
（Q3或Qx1）
1）只有经过DCN与MD或带MF的NE相连时使用Qx。2)可能包括电信功能和/或电信支持功能。3)任何在m参考点的接口不是标准化的内容。图5QA配置举例
TMN功能块由功能成分组成，一些功能成分已被标识为TMN功能块的基本模块并在本章中定义。功能块中的功能成分选项如表3所示。表3功能块中的功能成分选项
功能块
MAF(注1)
(注2)
(注2)
功能成分
M:必备的；
0：可选的；
注1:MAF被认为是代理或管理者角色的补充。注2:这些功能(或等效物)可被认为是 UISF 的一部分。一;不允许的。
功能成分虽被标识,但目前在 TMN领域内还不必标准化。DSF
4.1管理应用功能(MAF)
MAF实际上执行TMN管理服务。它或作为管理者，或作为代理。根据它们所在的功能块，它们可被命名为MF-MAF、OSF-MAF、NEF-MAF和QAF-MAF。作代理角色的MAF包括用于支持管理信息交换的信息的逻辑表示。4.1.1中介功能-管理应用功能(MF-MAF)MF中的MAF支持MF的代理和管理者角色。这些MAF（如暂存、过滤、门限判定、集中、安全、测试等)可选作MF的一部分，并用来支持OSF中的应用功能。s
YD/T960-1998
4.1.2运行系统功能－管理应用功能(OSF-MAF）OSF中的MAF是 OSF基本的和基础的部分，它们可以是从简单的到较为复杂的功能,诸如：·访问被管对象信息时支持管理者和代理角色；·对未加工的信息进行增值处理，如数据集中、告警关联、统计和性能分析等；·对输入信息作出反应，如自动重新配置、故障跟踪等；·其它。
4.1.3网络单元功能－管理应用功能（NEFMAF)NEF中的MAF主要用来支持NEF的代理角色。4.1.4Q适配器功能-管理应用功能（QAF-MAF)QAF中的MAF主要用来支持QAF的管理者和代理角色。4.2信息转换功能(ICF）
ICF在中间系统中用来提供功能块两侧接口上信息模型的转化机制。这些信息模型可以是面向对象的，也可以不是面向对象的。
ICF在消息变换上起作用，这种转化可在语法上或语义上进行。ICF是表示MF和QAF功能块特征的成分，因此对MF和QAF是必备的。·当两个接口间的信息模型有不同时,ICF应具备若干特性。·其它情况下，MF内可能不存在所需的信息模型的转换，因此ICF可以只提供简单的应用层中继功能。
4.3工作站支持功能（WSSF）
WSSF为WSF提供支持，包括数据的接人和操作、动作的请求和确认、通知的传递、对与特定的OSF（或MF)通信的WSF使用者“屏蔽”NEF和其它OSF（或MF)。WSSF还能为WSF提供管理支持及为管理OSF提供访问。
4.4用户接口支持功能（UISF）
UISF将 TMN信息模型中的信息转化为人机接口上可显示的格式,并把用户输人转化为 TMN信息模型。UISF负责将来自一个或多个对话中的信息与一个或多个OSF或MF结合在一起，这样信息在用户接口以正确和一致的形式表现。UISF 可提供与MAF和 ICF类似的功能。4.5消息通信功能（MCF）
所有具备物理接口的功能块都有MCF。它被限于用来在对等层通信中交换包含于消息中的管理信息。MCF由协议栈组成，该栈允许将功能块连接到DCF。MCF可以为并不支持开放系统互联(OSI)所有7层的接口提供协议集中功能（如：一个短栈)。MCF取决于该参考点处所支持的协议栈，将存在不同的类型，这些不同类型由下标区别（如MCFq3应用于q3参考点）。当一个功能块被连接到两类接口间时,如果需要的话，将使用两种类型的 MCF以提供协议转换。TMN内，通信功能如协议转换和通信中继功能是由MCF来执行的。MCF连接不同设备内的所有功能块，并包含一个或多个以下进程：·通信控制；
·协议转换；
·基本功能通信。
MCF使管理者和代理能经过 DCN 互通。在有不同类型的 DCN时,在→个功能块中可能必须使用两种MCF(例如在MF、NEF、OSF或QAF中)以完成协议转换。4.6号码薄系统功能(DSF)
DSF功能成分代表本地或全球都可用的分布式的号码簿系统。每个DSF把号码薄信息作为一组有分级次序的号码簿对象(DO)来存储。作为执行选项,DSF由一个或多个号码簿系统代理(DSA)建立。6
4.7号码簿访问功能（DAF)
YD/T 960 - 1998
DAF功能成分与所有需要访问号码簿的功能块有关（主要是指OSF，也可能对WSF、MD、QAF或NEF有用）。DAF用来访问和/或维护（读、列表显示、查找、增加、修改、删除）号码簿信息库（DIB）中描述的与TMN 相关的信息。
4.8安全功能（SF）
该功能成分提供功能块所需的安全服务以满足安全规则和/或用户要求。功能块包含的所有安全服务分为5类基本的服务，即鉴别、访问控制、数据保密性、数据完整性和不可否认。
由于每个功能块所包含的具体的安全服务不同，这些安全功能可根据包含它们的功能块区分和命名，如 WSF- SF、OSF- SF、MF - SF、NEF- SF 和 QAF- SF。5TMN参考点
5.1参考点的种类
为描述管理功能块，必须明确参考点的概念。参考点定义了两个管理功能块间的服务边界。参考点的目的是验明各功能块间通过的信息。TMIN参考点有3类，它们是：q，位于OSF、QAF、MF和NEF之间；f,位于OSF或MF和WSF之间；
x,位于两个TMN的OSF之间，或TMN的 OSF与另一网络类似 OSF功能的等效物之间。相应于各参考点实现的接口在物理体系结构中描述。图2表示了这3类参考点。另外还有两类非TMN的参考点要相应考虑：
g，位于WSF和使用人员之间；
m,位于 QAF和非 TMN被管实体之间。5.2参考点的定义
TMN功能体系结构及其所包含的参考点构成了导出TMN接口规范要求的框架。每个参考点对信息交换要求有不同的接口特征，但是参考点本身并不确定协议组。协议定义应使TMN接口间的差别尽可能小，因此应清楚地规定导致协议差别的要求。参考点是各非重叠的管理功能块之间信息交换的概念点，各类参考点规定如下。5.2.19参考点
q参考点用以描述各功能块之间信息交换的逻辑部分，这些功能块由这些功能共同支持的信息模型所规定。q参考点信息模型的范围涉及通用网络信息模型的建议（M.3100），并有选择地包括技术特定方面。
在9参考点通信的各功能块可能不能支持信息模型的整个范围。当在任参考点两侧所支持的信息模型的范围之间有不一致时,则必须使用 MF来补偿。q参考点位于NEF和OSF、NEF和MF、MF和MF、QAF和MF、MF和OSF、QAF和OSF、OSF和OSF之间（直接或通过DCF)，g参考点又包括如下两类：qx，位于NEF和MF、QAF和MF、MF和MF之间；q3,位于NEF和OSF、QAF和OSF、MF和OSF、OSF和OSF之间。qx和q3参考点可用它们所连接的各功能块之间通信所需的知识来区别。5.2.2f参考点
f参考点位于WSF块和OSF块间和/或位于WSF块和MF块之间。5.2.3x参考点
x参考点位于不同TMN的OSF块之间。x参考点两侧的实体可能是实际的TMN的一部分（OSF），也可能是非 TMIN环境(类似 OSF)的一部分。7
YD/T 960 - 1998
5.2.4g参考点
g参考点位于 TMN外,在使用人员和WSF之间。尽管通过该点传送TMIN信息，但它并不是TMIN的一部分。
5.2.5m参考点
m 参考点位于 TMN外 QAF 和非 TMN被管实体或不遵守 TMN各建议的被管实体之间。5.3参考点与功能块的关系
表1定义了以参考点表示的逻辑功能块间的关系,该表是 TMIN 中所有可能成对的功能块关系的简明定义。
图6和图7中的例子描绘了功能块间可能的参考点。TMN
图6管理功能块间的参考点（举例)WSF
图8表明每个接口是一个参考点的具体化，但有些参考点可能落人设备内部（隐含），不能实现为接口。在一个参考点被标识且需要通过的信息是在一个接口的信息模型内获取。然而真正需要被传送的信息有可能只是在参考点处可能信息的子集。在一个接口上的信息范围由共享管理知识(SMK)来确定。6TMN的数据通信功能（DCF)
TMN功能块利用DCF交换信息。DCF的基本作用是提供信息传送机制。DCF可以提供路由选择、中继和互通功能。它提供各管理功能块间传送与电信管理有关的信息的手段。DCF提供OSI参考模型1~3层或其等效模型。
DCF可以被不同类型子网的运载能力所支持，这些子网可以包括分组交换网（x.25）、城域网（MAN)、广域网(WAN)、局域网(LAN)、No.7信令系统或同步数字系列(SDH)的嵌人通信通路（ECC)。如有需要，当不同的子网被互联时，互通功能将成为DCF的一部分。当DCF处于各系统之间时，MCF与连接到DCF的每个点都有关系，如图9所示。7TMN功能体系结构的参考模型
每个TMIN功能块的功能成分及功能成分在娜一个参考点应用如表2所示。单个功能成分在一个给8
X参考点
OSF-MAF(A)
OSF-MAF(M)
YD/T 960 - 1998
q3参考点
MCF。
NEF-MAF(A)
f 参考点
MF-MAF(A)
MF-MAF(M)
qx参考点
MCF。
QAF-MAF(A)
QAF-MAF(M)
MAF(M):
管理应用功能（管理者）
MAF（A）：管理应用功能（代理）m参考点
包含功能成分的功能块(举例)
功能1
参考点
参考点
一接口
SMK 共享管理知识
功能2
参考点
功能3
图 8SMK相对物理实现的独立性
从逻辑
角度着
从物理
角度看bzxZ.net
TMN功能块A
YD/T 960 - 1998
TMN功能块B
对等层通信
中继开放系统
图9MCF和DCF的相关作用
定的功能块实体中可以不出现或多次出现。多次出现的例子如同一功能块实例中的几个不同的MAF。8从外部资源访问TMN
从外部访问TMIN应用的需求可被分为两组：·同等TMN之间的协作；
·网络使用者访问 TMN 功能。
8.1TMN相互访问
各TMN之间需相互协作，以便为网络使用者提供全程（端到端）服务。这通常涉及提供信息和向另一个 TMN 施以某种程度的控制。
8.2网络使用者的访问
为使网络使用者行使有限适量的控制并得到有关它们使用网络的反馈信息，要求使用者能访问TMN。这种访问也称为客户网络管理(CNM)，它让使用者能够访问服务提供者提供的管理服务。CNM是提供给客户以使他们能访问某些TMIN功能的一组服务。该服务能被看做是使用者与TMN之间或TMN与TMN之间管理的相互作用。应使用x参考点来实现 CNM。通常,被访问的 TMN与使用者的需求和机构无关，且所交换的信息纯粹是有关TMIN管理功能的。8.3支持对TMN功能的外部访问
以上两种访问可用一个共同方法来处理。下面两类信息可在TMN和外部访问者之间交换：·与一个特定接口或一个特定链路相关的管理信息（如用户请求的环路)；·与不同链路上的事件和访问者可用的服务有关的管理信息。后一种情况的管理信息将在一个×参考点以集中方式被交换。这个×参考点存在于两个TMN之间，或TMN和网络使用者之间的连接上。因此必须向使用者提供到如下一个或一组电信业务的管理应用的通用接人：
·访问的安全性；
·协议转换；
·使用者所知的对象和业务/网络管理功能间的变换；·增值业务。
9号码簿访问
TMN功能块可以任选使用号码薄功能成分以实现需要的号码薄功能。这在TMN功能体系结构中被模型化为TMN功能成分，该成分可被包含在需要号码薄功能的特定的TMN功能块中。图10描绘了广号码簿系统功能与 TMN 的综合。
在每个TMN功能块中，可加入DAF以允许对号码簿中与TMN相关的信息进行访问和维护。在特定的 TMN功能块或特定的 TMN外类似 TMN的功能块中,可包含 DSF以代表与TMN相关的号码薄信息。对于一个TMN中的若干TMN功能块可建立DAF功能成分和DSF功能成分之闻间的关联，从而要求本10
TMN功能块
YD/T960-1998
TMN功能块
/TMN外类拟
OSF的功能块
TMN功能块
TMN功能块
图10号码簿系统功能与TMIN的综合地的号码簿支持（通过g或f参考点访问）；该组合还可建立于远端TMN的功能块（通过x参考点访问）或存在于非TMIN号码簿中(通过x参考点访问特定的TMN环境外类似 OSF的功能块)。包含DSF的功能块间的信息交换在TMN内部建立DSF-DSF组合时通过q参考点实现，在与远端TMN间或类似OSF的功能块间建立DSF组合时通过x参考点实现。11
