【冶金行业标准(YB)】弹性件用合金3J21技术条件

本网站发布时间： 2024-07-09

YB/T5253-1993
↓ 点击下载此标准

基本信息

标准号：
YB/T 5253-1993
标准名称：
弹性件用合金3J21技术条件
标准类别：
冶金行业标准(YB)
发布日期：
1993-12-08
实施日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
229.47 KB

手机扫码下载更方便

标准分类号

标准ICS号：
冶金>>77.080 黑色金属冶金>>77.140钢铁产品
中标分类号：
冶金>>钢铁产品>>H58精密合金

关联标准

替代情况：
原标准号GBn 217-84

出版信息

出版社：
冶金工业出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1994-01-01

其他信息

起草人：
冯英雷
起草单位：
上海钢铁研究所
提出单位：
中华人民共和国冶金工业部
发布部门：
中华人民共和国冶金工业部
相关标签：
合金弹性

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准适用于制作弹性元件用的无磁性、耐腐蚀、高弹性合金3J21的冷轧带材和冷拉丝材。 YB/T 5253-1993 弹性件用合金3J21技术条件 YB/T5253-1993

标准内容

部分标准内容：

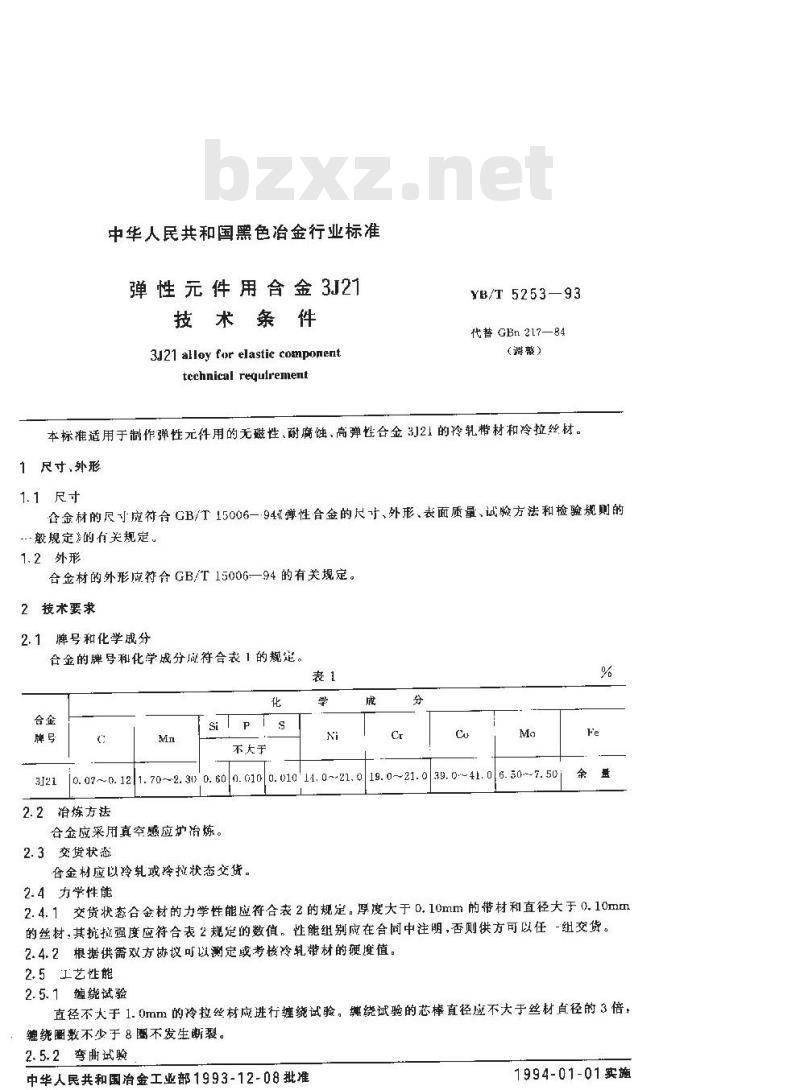

中华人民共和国黑色冶金行业标准弹性元件用合金3J21
技术条件
3J21alloyfor elastic componenttechnical requirement
YB/T5253—93
代替GBn217—84
本标推适用于制作弹性元件用的无磁性，耐腐蚀，高弹性合金3121的冷轧带材和冷拉丝材。1尺寸,外形
1.1尺寸
合金材的尺寸应符合CB/T15006—·94%弹性合金的尺寸、外形、表面质量、试验方法和检验规则的般规定》的有关规定。
1.2外形
合金材的外形应符合GB/T15006—94的有关规定。2技术要求
2.1：牌号和化学成分
合金的牌号和化学成分成符合表1的规定。表1
不大于
0. 07~0.121.70~2.3 0.600.0100. 01014.0~-21.019. 0~21.039. 0~41.06.50-7. 50j2.2冶炼方法
合金应采用真空感应炉冶炼。
2.3交货状态
合金材应以冷轧或冷拉状态交货。%
2.4力学性能
2.4.1交货状态合金材的力学性能应符合表2的规定。厚度大于0.10mm的带材和直径大于0.10mm的丝材，其抗拉强度应符合表2规定的数值。性能组别应在合同中注明，否则供方可以任-组交货。2.4.2根据供需效方协议可以测定或考核冷轧带材的硬度值。2.5工艺性能
2.5.1缠绕试验
直径不大于1.0mm的冷拉丝材应进行维绕试验。撕绕试验的芯棒直径应不大于丝材直径的3倍，塑绕圈数不少于8圈不发生断裂。2.5.2弯曲试验
中华人民共和国冶金工业部1993-12-08批准1994-01-01实施

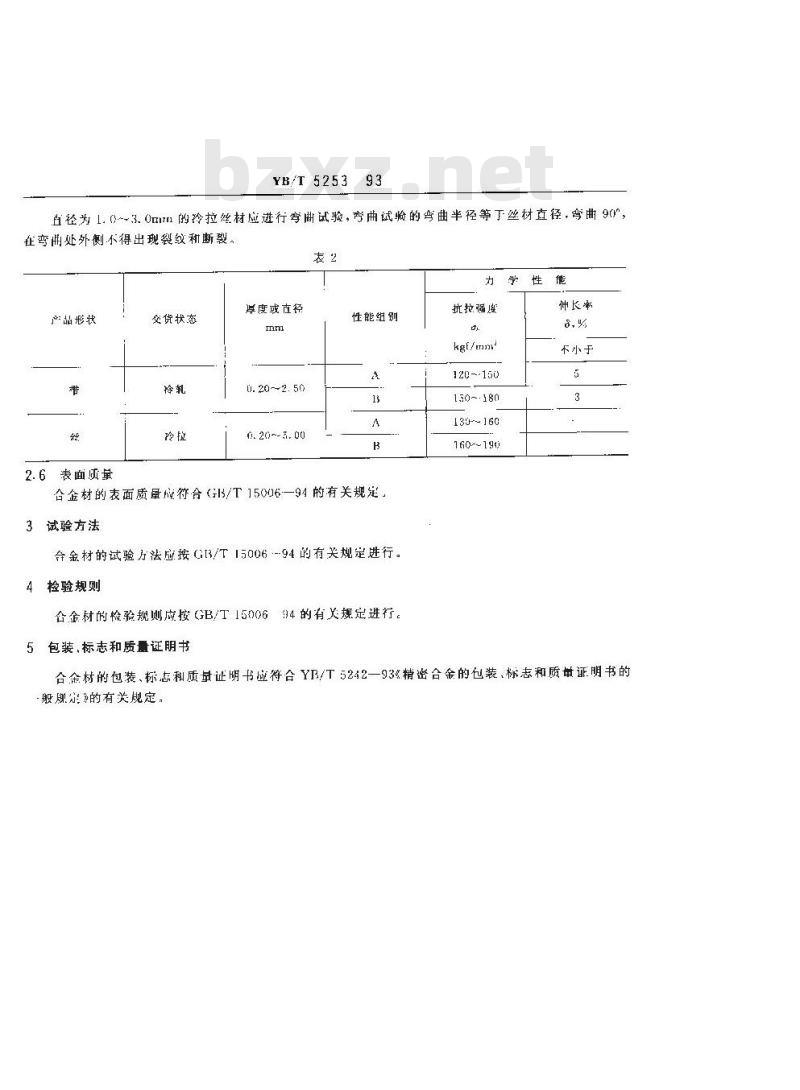

YB/T 5253
直径为1.0~~3.0mm的玲拉丝材应进行弯曲或验，变曲试验的弯曲半径等于丝材直径，弯曲9%,在弯曲处外侧不得出现裂纹和断裂。产品形状
交货状态
厚度或径
0.20-2.50
0. 20~- 3, 00
力学性能
性能组别
2.6表面质量
合金材的表面质量成符合（I3/T15006—94的有关规定3试验方法
台金材的试验力法应按(:3/T15006·-94的有关规定进行。检验规则
含金材的检验规则应按GB/T15006“94的有关规定进行。
5包装、标志和质量证明书
抗拉强度
kgt/mm
120~-150
130~:180
135-~160
160~194
伸长教
不小于
合金材的包装、标志租质量证明书应符合YB/T5242一93《精密合金的包装，标志和质单证明书的般谢察”的有关规定，

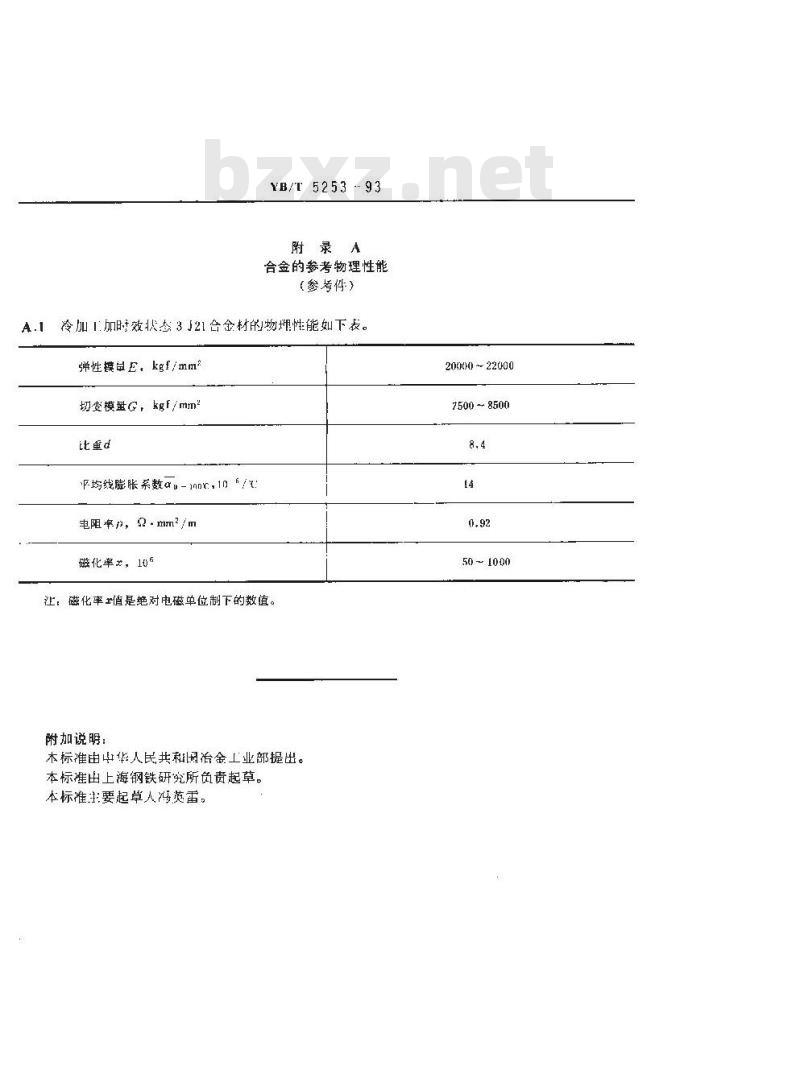

YB/T 5253 -93
附录A
合金的参考物理性能
（参考件）
A.1冷加1加时效状态3J21合金材的物理性能如下表。弹性模E，kgf/mm
切变模量G，kgf/mm
比重d
P均线膨胀系数a-)nnc,10/:
电阻率，Q.mm2/m
磁化率，106
让：磁化率r值是绝对电磁单位制下的数值。附加说明：
木标准由山华人民共和围冶金工业部提出。本标准出上海钢铁研究所负责起草。本标准主要起草人冯英雷。
2000～22000
7500~ 8500
50 ~1000
