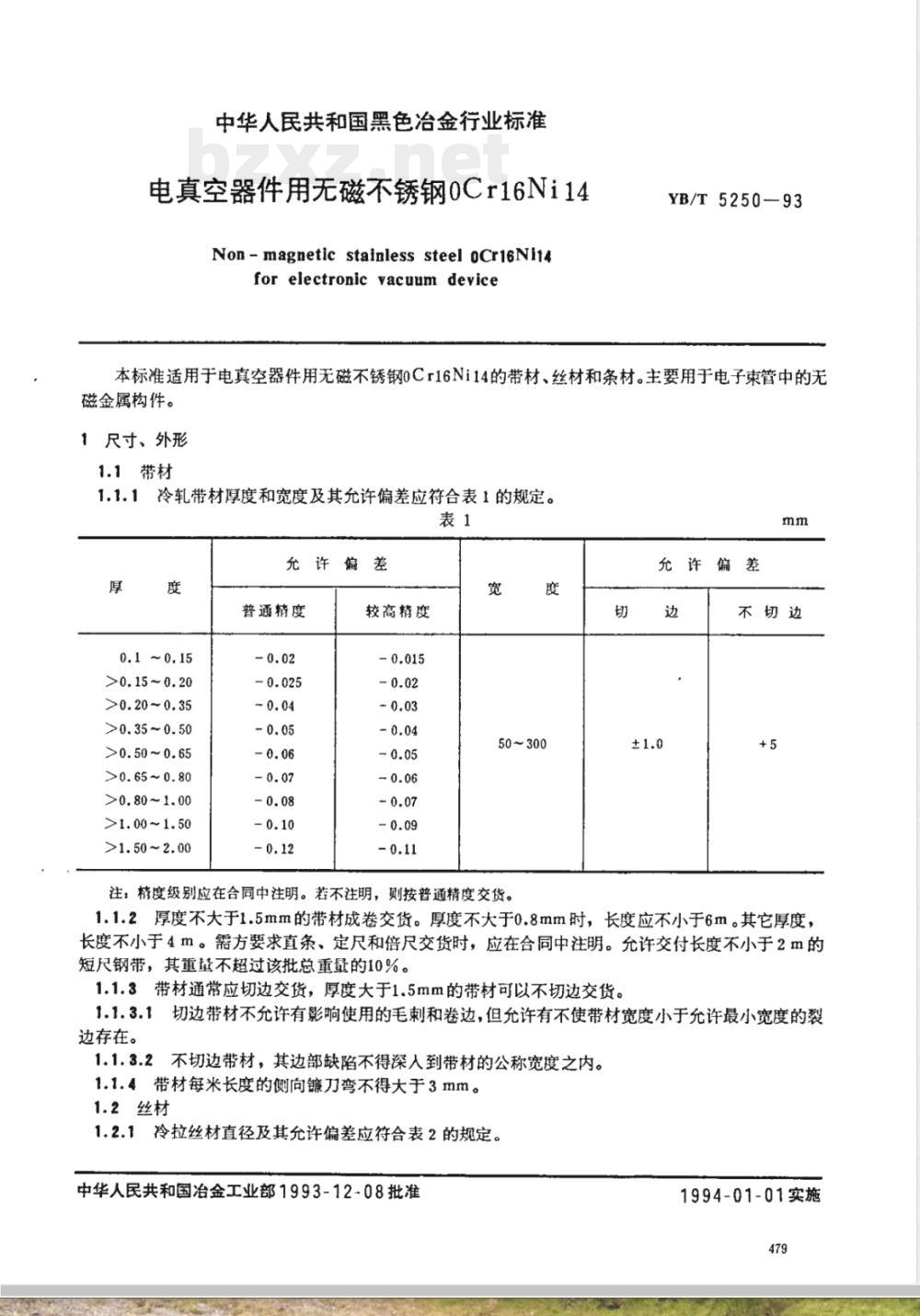

【冶金行业标准(YB)】 电真空器件用无磁不锈钢0Cr16Ni14

中华人民共和国黑色冶金行业标准电真空器件用无磁不锈钢0Cr16Ni14Non-magnetic stainless steel oCr16Nit4for electronic vacuum deviceYB/T5250-93
本标准适用于电真空器件用无磁不锈钢0Cr16Ni14的带材、丝材和条材。主要用于电子束管中的无磁金属构件。
1尺寸、外形
1.1带材
1.1.1冷轧带材厚度和宽度及其允许偏差应符合表1的规定。表1
允许偏差
普通精度
>0.15~0.20
>0.20~0.35
>0.35~0.50
>0.50~0.65
>0.65~0.80
>0.80~1.00
>1.00~1.50
>1.50~2. 00
较高精度
50~300
注：精度级别应在合同中注明。若不注明，则按普通精度交货。切
允许偏差
不切边
1.1.2厚度不大于1.5mm的带材成卷交货。厚度不大于0.8mm时，长度应不小于6m。其它厚度，长度不小于4m。需方要求直条、定尺和倍尺交货时，应在合同中注明。允许交付长度不小于2m的短尺钢带，其重量不超过该批总重量的10%。1.1.3带材通常应切边交货，厚度大于1.5mm的带材可以不切边交货。1.1.3.1切边带材不允许有影响使用的毛刺和卷边，但允许有不使带材宽度小于允许最小宽度的裂边存在。
1.1.3.2不切边带材，其边部缺陷不得深人到带材的公称宽度之内。1.1.4带材每米长度的侧向镰刀弯不得大于3mm。1.2丝材
1.2.1冷拉丝材直径及其允许偏差应符合表2的规定。中华人民共和国冶金工业部1993-12-08批准1994-01-01实施

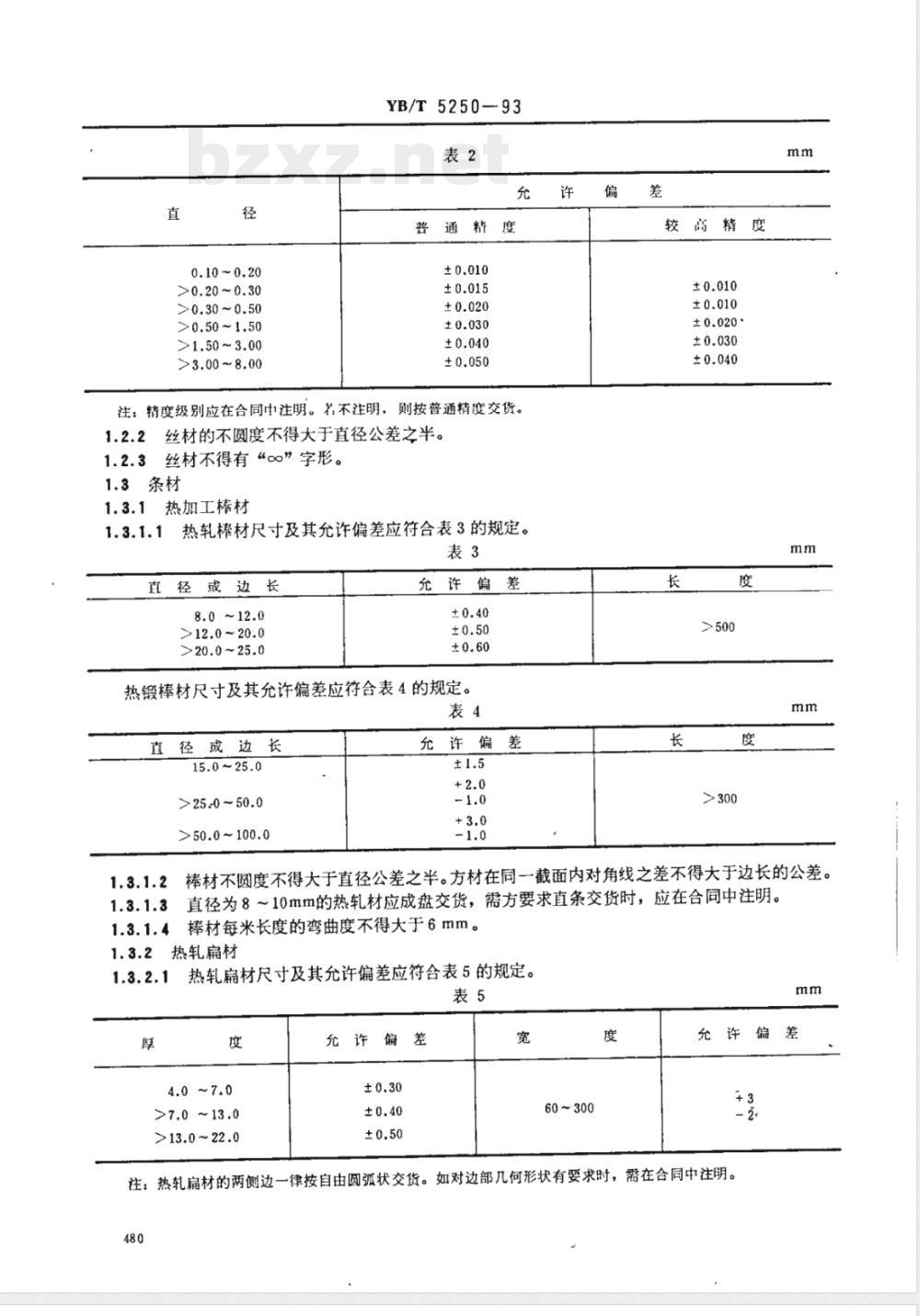

0.10~0.20
>0.20~0.30
>0.30~0.50
>0.50~1.50
>1.50~3.00
>3.00~8.00
YB/T5250-93
普通精度
注；精度级别应在合同中注明。若不注明，则按普通精度交货。1.2.2丝材的不圆度不得大于直径公差之半。1.2.3丝材不得有“”字形。
1.3条材
1.3.1热加工椿材
1.3.1.1热轧棒材尺寸及其允许偏差应符合表3的规定。表3
直径或边长
>12.0~20.0
>20.0~25.0
允许偏差
热锻棒材尺寸及其允许偏差应符合表4的规定。表4
直径或边长
15.0~25.0
>25.0~50.0
>50.0~100.0
允许偏差
较高精度
棒材不圆度不得大于直径公差之半。方材在同一截面内对角线之差不得大于边长的公差。直径为8～10mm的热轧材应成盘交货，需方要求直条交货时，应在合同中注明。1.3.1.3
1.3.1.4棒材每米长度的弯曲度不得大于6mm。1.3.2热轧扁材
热轧扁材尺寸及其允许偏差应符合表5的规定。1.3.2.1
>7.0 ~13.0
>13.0~22.0
允许偏差
60~300
注：热轧扁材的两侧边一律按自由圆弧状交货。如对边部几何形状有要求时，需在合同中注明。480
YB/T5250--93

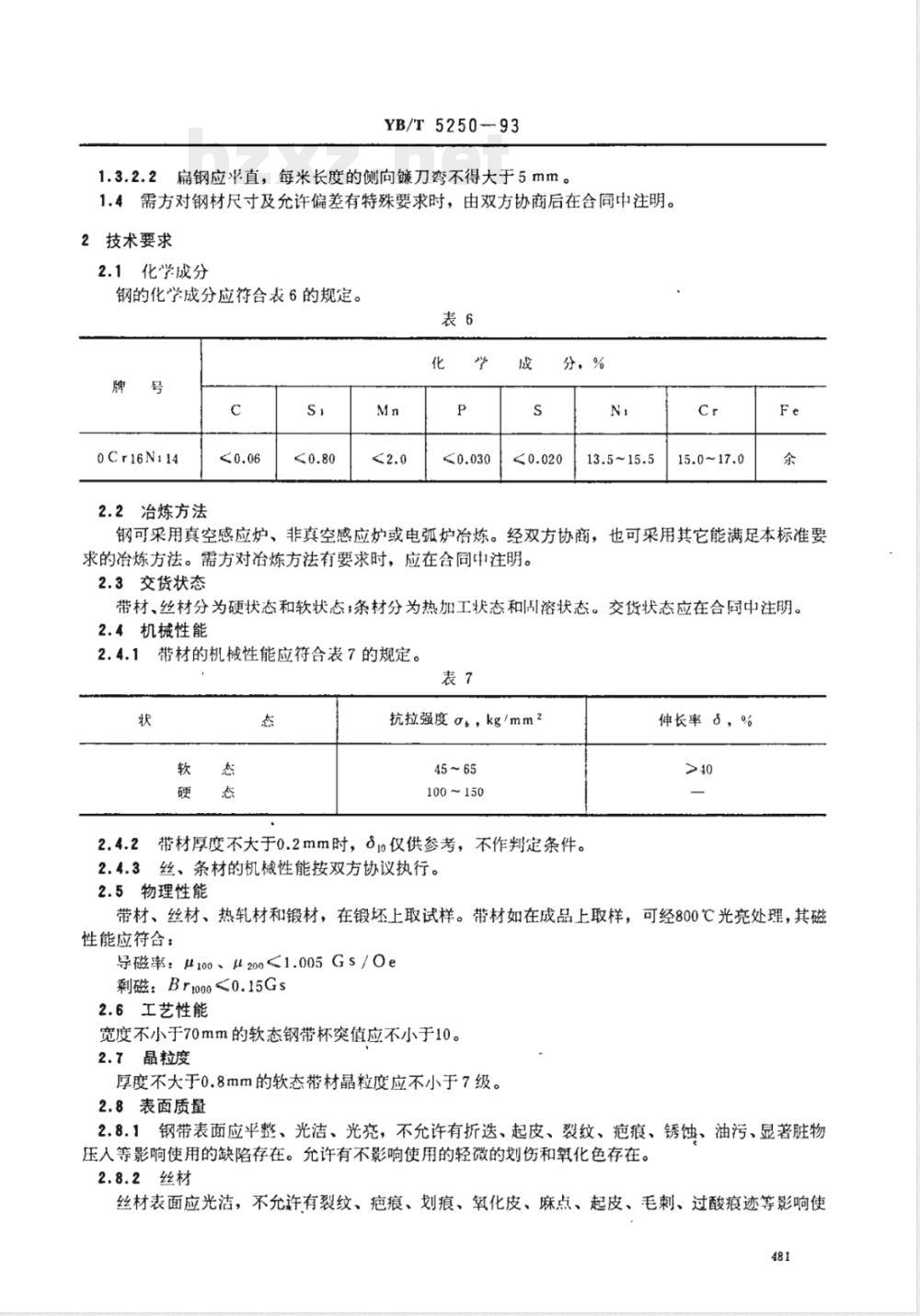

1.3.2.2扁钢应平直，每米长度的侧向镰刀弯不得大于5mm。1.4需方对钢材尺寸及允许偏差有特殊要求时，由双方协商后在合同中注明。2技术要求
2.1化学成分
钢的化学成分应符合表6的规定。表6
0Cr16N114
2.2冶炼方法
分，%
13.5~15.5
15.0~17.0
钢可采用真空感应炉、非真空感应炉或电弧炉冶炼。经双方协商，也可采用其它能满足本标准要求的冶炼方法。需方对冶炼方法有要求时，应在合同中注明。2.3交货状态
带材、丝材分为硬状态和软状态；条材分为热加工状态和固溶状态。交货状态应在合同中注明。2.4机械性能
2.4.1带材的机械性能应符合表7的规定。表7
抗拉强度o6，kgmm2
100~150
2.4.2带材厚度不大于0.2mm时，1o仅供参考，不作判定条件。2.4.3丝、条材的机械性能按双方协议执行。2.5物理性能
伸长率，%
带材、丝材、热轧材和锻材，在锻坏上取试样。带材如在成品上取样，可经800℃光亮处理，其磁性能应符合：
导磁率：μ100、μ200<1.005Gs / Oe剩磁：Br1000<0.15Gs
2.6工艺性能
宽度不小于70mm的软态钢带杯突值应不小于10。2.7晶粒度
厚度不大于0.8mm的软态带材晶粒度应不小于7级。2.8表面质量
2.8.1钢带表面应平整、光洁、光亮，不允许有折送、起皮、裂纹、疤痕、锈蚀、油污、显著脏物压入等影响使用的缺陷存在。允许有不影响使用的轻微的划伤和氧化色存在。2.8.2丝材
丝材表面应光洁，不允许有裂纹、疤痕、划痕、氧化皮、麻点、起皮、毛刺、过酸痕迹等影响使481

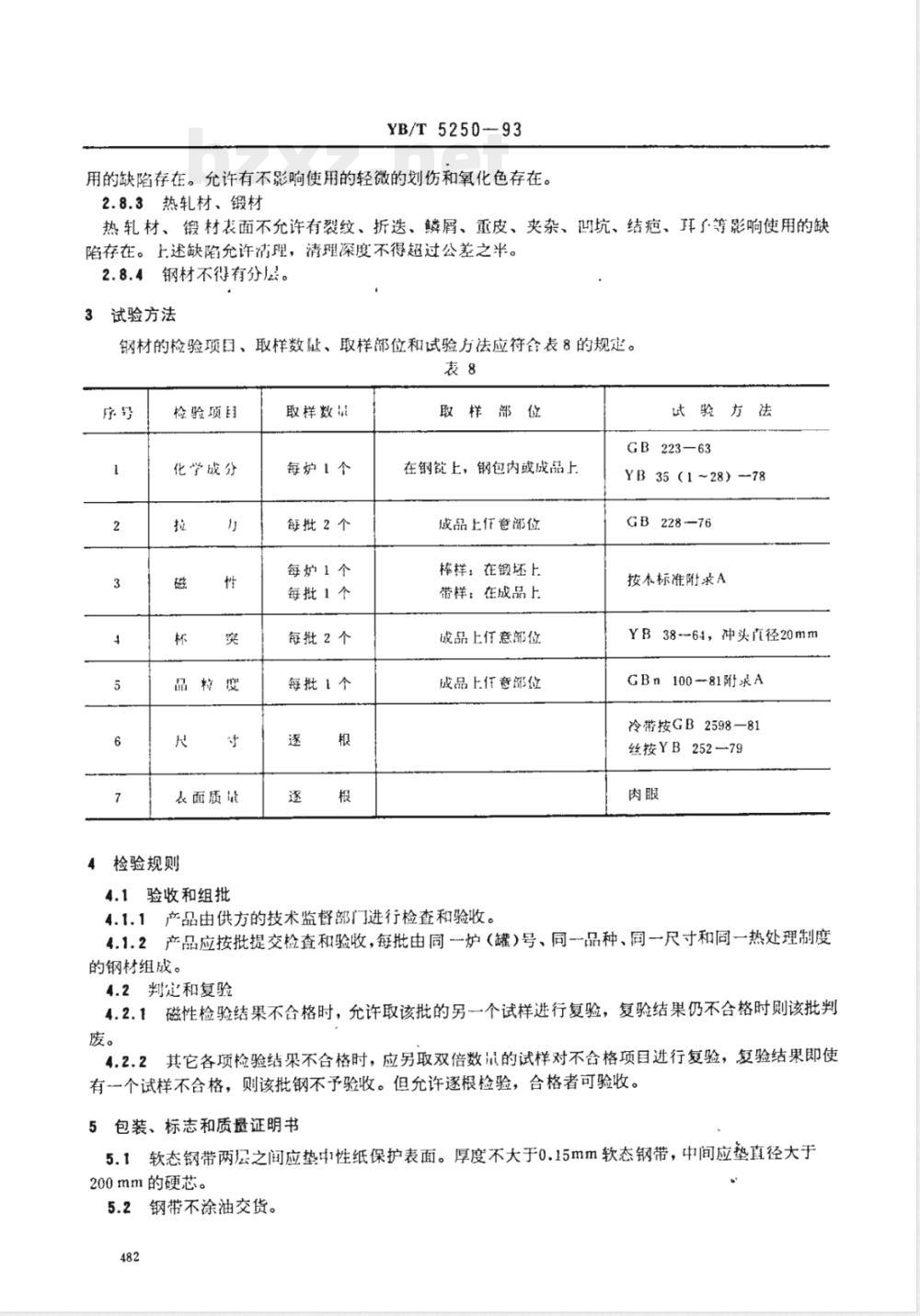

YB/T5250-93
用的缺陷存在。允许有不影响使用的轻微的划伤和氧化色存在。2.8.3热轧材、锻材
热轧材、锻材表面不允许有裂纹、折选、鳞屑、重皮、夹杂、凹坑、结疤、耳子等影响使用的缺陷存在。上述缺陷允许消理，清理深度不得超过公差之半。2.8.4钢材不得有分层。
试验方法
钢材的检验项目、取样数量、取样部位和试验方法应符合表8的规定。表8
检验项目
化学成分
晶粉度
表面质量
检验规则
4.1验收和组批
取样数法
每炉1个
每批2个
每炉1个
每批1个
每批2个
每批1个
取样部位
在钢键上，钢包内或成品上
成品上任意部位
棒样：在锻坏上
带样：在成品上
成品上任意部位
成品上任意部位
试验方法
GB223-63
YB 35 (1 ~28) -78
GB228-76
按本标准附录A
YB38--64，冲头直径20mm
GBn100--81附求A
冷带按GB2598—81
丝按YB 252—79
4.1.1产品由供方的技术监督部门进行检查和验收。4.1.2产品应按批提交检查和验收，每批由同一炉（罐）号、同一品种、同一尺寸和同一热处理制度的钢材组成。
4.2判定和复验
4.2.1磁性检验结果不合格时，允许取该批的另一个试样进行复验，复验结果仍不合格时则该批判废。
4.2.2其它各项检验结果不合格时，应另取双倍数品的试样对不含格项目进行复验，复验结果即使有一个试样不合格，则该批钢不予验收。但允许遂根检验，合格者可验收。5包装、标志和质量证明书
5.1软态钢带两层之间应垫中性纸保护表面。厚度不大于0.15mm软态钢带，中间应垫直径大于200mm的硬芯。
5.2钢带不涂油交货。
YB/T5250--93

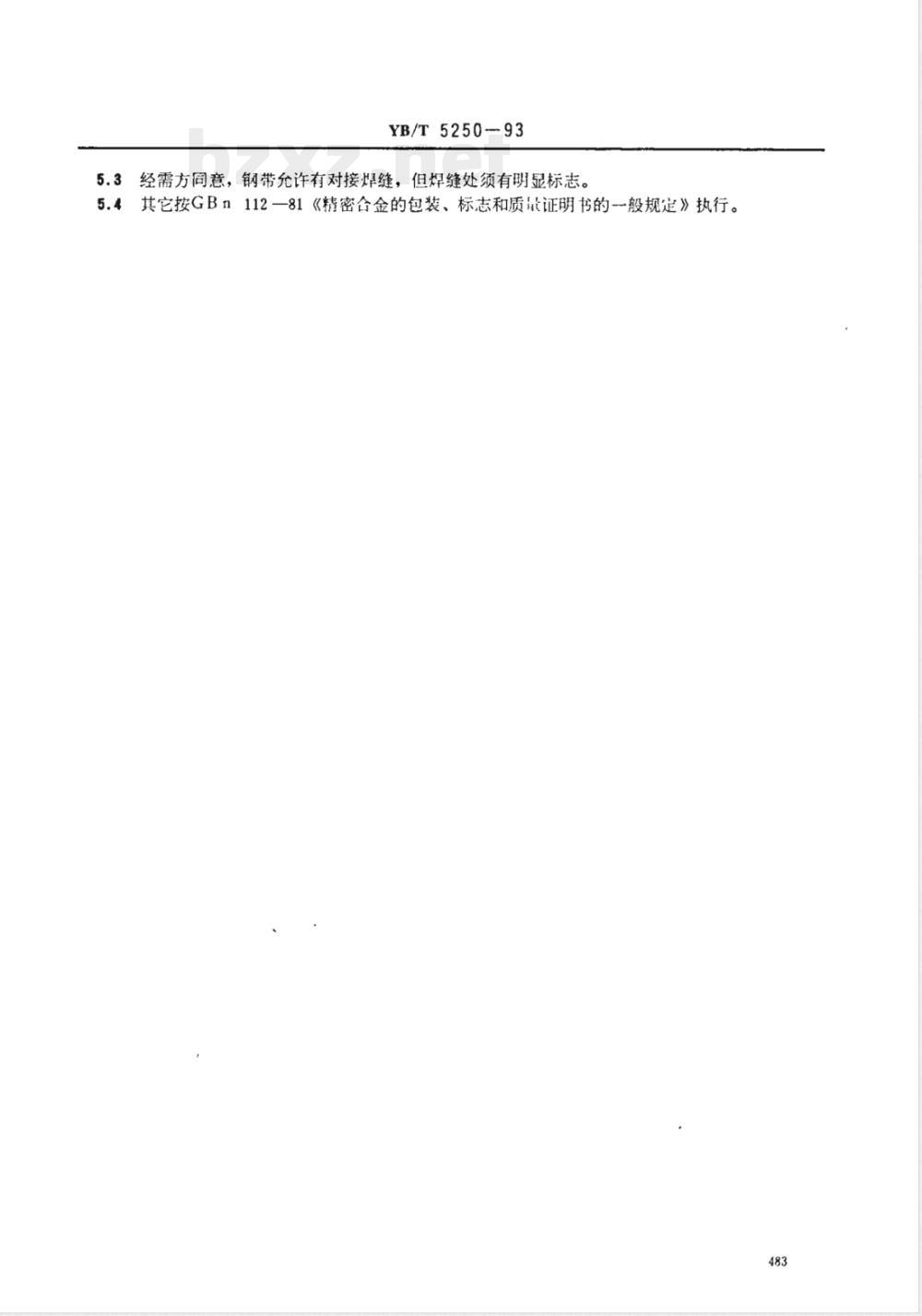

5.3经需方同意，钢带允许有对接焊缝，但焊缝处须有明显标志。5.4其它按GBn112一81《精密合金的包装、标志和质证明书的一般规定》执行。483
YB/T5250-93
附录A
无磁不锈钢磁性测试方法
（补充件）
A.1试样
A.1.1圆棒状试样标准尺寸：直径为10±0.05mm，长为150±1.0mm。方棒状试样标准尺寸：边长为7×7±0.05mm，长为150±1.0mm。A.1.2带材试样尺寸：宽为6～10mm，长150mm，叠成横截面积不小于25mm2的长条形。A.1.3试样上不得有裂纹、毛刺及任何其它磁性物质残留物。A.2测试方法
A.2.1磁性测量用直流感应法。通过中国计最研究总院标准样品的传递，也可用CRC－76型弱磁测量仪或其它方法测最。
A.2.2导磁率μ在磁场强度为100和200Oe下测量。剩磁感应强度B，，在磁场强度1000Oe下磁化后测量。A.2.3
YB/T5250—93
附录B
无磁不锈钢的典型性能
参考件）
材料的平均线膨胀系数见表B1
温度，℃
a×10 c
B.2其它性能
B.2.1熔点
B.2.2比重
比热0~100℃
导热系数（500℃）免费标准bzxz.net
电阻系数
弹性模量
室～200
表B1·
室～300
1400℃
8.09g/cm3
室~400
0.05Cal/cm·sec.c
0.77~0.802mm2/m
21400~22800kg/mm2
室～500
室～600
YB/T5250-93
(参考件）
本材料加工件的热处理，建议按下述条件进行。c.1
处理温度
2冷却速度
处理气筑
附加说明：
900~950℃
真空或保护气氛光亮退火。
本标准由中华人民共和国冶金工业部提出。本标准由北京冶金研究所负责起草。本标准主要起草人钱昆庆。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
