【冶金行业标准(YB)】 重要用途低碳钢丝

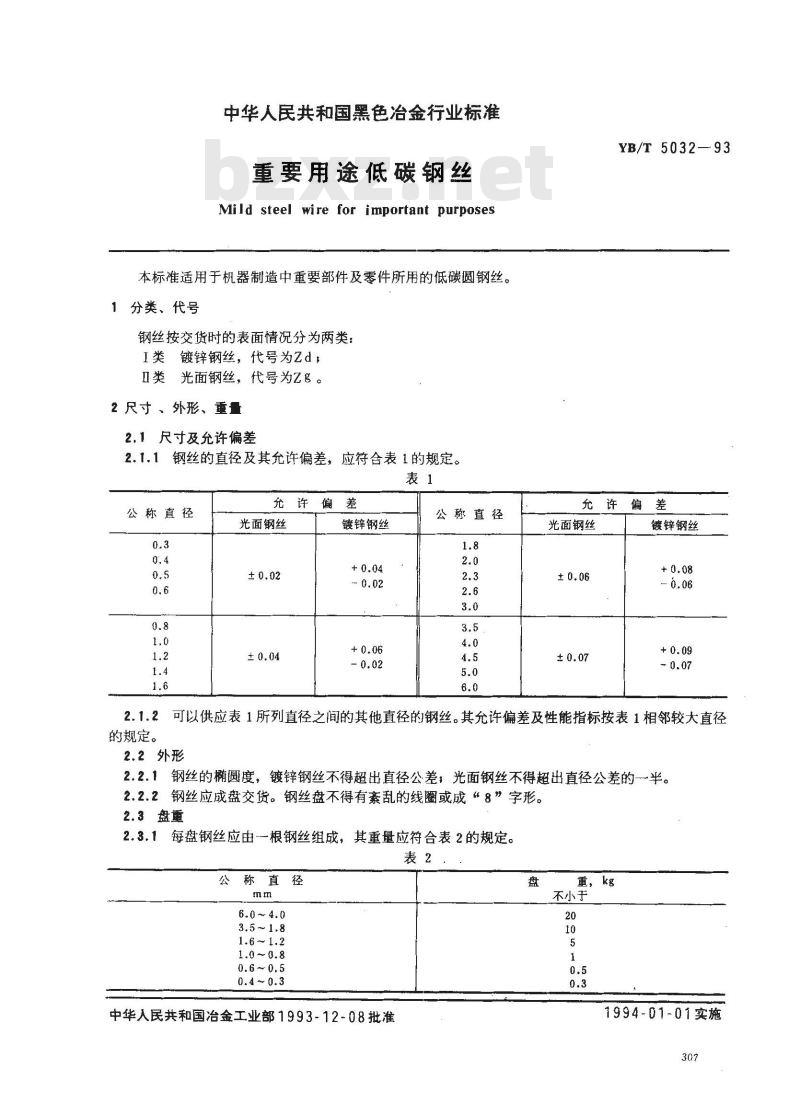

中华人民共和国黑色治金行业标准重要用途低碳钢丝
Mild steel wire for important purposes本标准适用于机器制造中重要部件及零件所用的低碳圆钢丝。1分类、代号
钢丝按交货时的表面情况分为两类：I类镀锌钢丝，代号为Zd；
Ⅱ类光面钢丝，代号为Zg。
2尺寸、外形、重量
2.1尺寸及允许偏差
2.1.1钢丝的直径及其允许偏差，应符合表1的规定。表1
公称直径
光面钢丝
镀锌钢丝
公称直径
YB/T5032—93
允许偏差
镀锌钢丝
光面钢丝
2.1.2可以供应表1所列直径之间的其他直径的钢丝。其允许偏差及性能指标按表1相邻较大直径的规定。
2.2外形
2.2.1钢丝的椭圆度，镀锌钢丝不得超出直径公差，光面钢丝不得超出直径公差的一半。2.2.2钢丝应成盘交货。钢丝盘不得有紊乱的线圈或成“8”字形。2.3盘重
2.3.1每盘钢丝应由--根钢丝组成，其重量应符合表2的规定。表2
公称直径
1.6～1.2
中华人民共和国冶金工业部1993-12-08批准盘
重，kg
不小于
1994-01-01实施

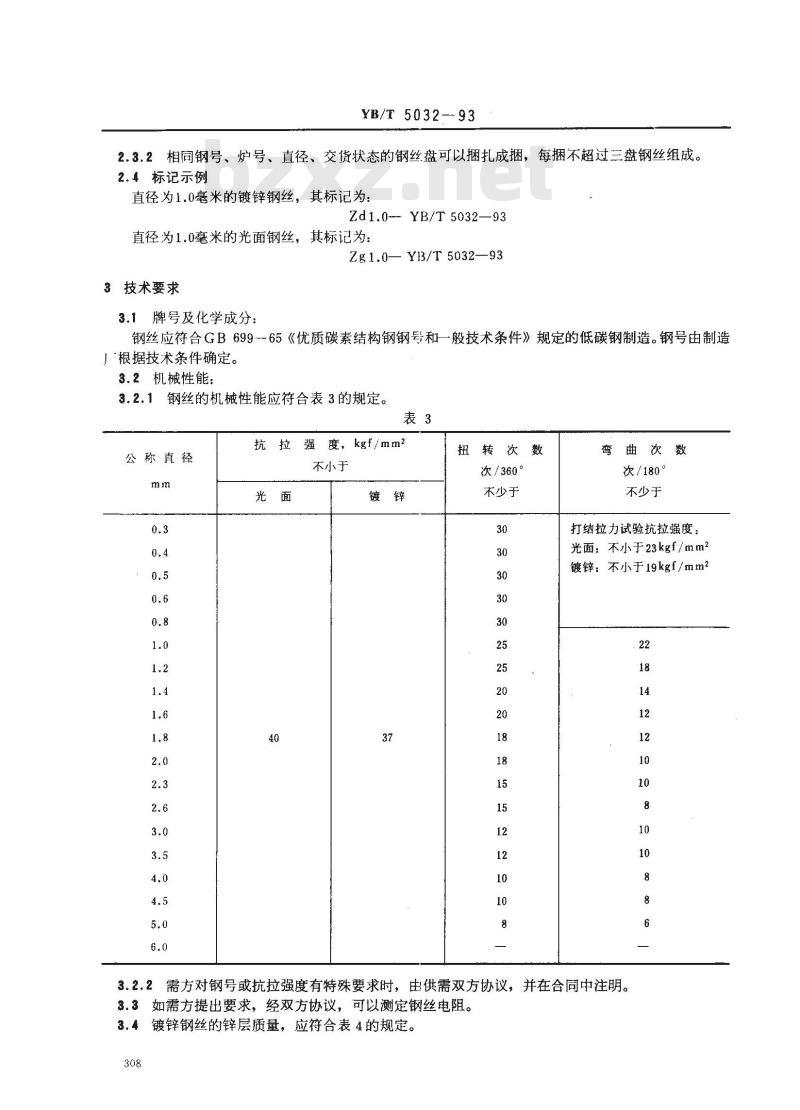

YB/T 5032—-93
2.3.2相同钢号、炉号、直径、交货状态的钢丝盘可以捆扎成捆，每捆不超过三盘钢丝组成。2.4标记示例
直径为1.0毫米的镀锌钢丝，其标记为：zd1.0
YB/T5032—93
直径为1.0毫米的光面钢丝，其标记为：Zg1.0— Y3/T 5032—93
3技术要求
3.1牌号及化学成分：
钢丝应符合GB699-65《优质碳素结构钢钢号和一般技术条件》规定的低碳钢制造。钢号由制造根据技术条件确定。
3.2机械性能：
3.2.1钢丝的机械性能应符合表3的规定。表3
公称真径
抗拉强度，kgf/mm2
不小于
扭转次数
次/360°
不少于
弯曲次数
次/180°
不少于
打结拉力试验抗拉强度：
光面：不小于23kgf/mm2
镀锌：不小于19kgf/mm2

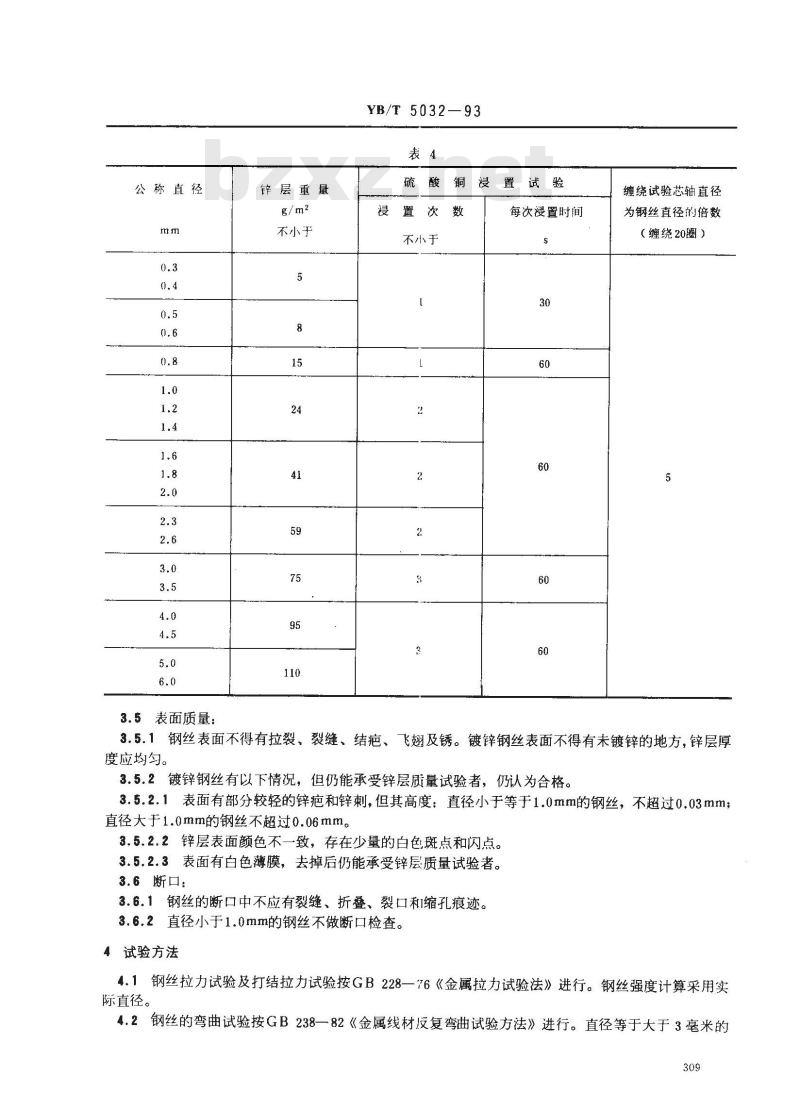

3.2.2需方对钢号或抗拉强度有特殊要求时，由供需双方协议，并在合同中注明。3.3如需方提出要求，经双方协议，可以测定钢丝电阻。3.4镀锌钢丝的锌层质量，应符合表4的规定。308
公称直径
3.5表面质量：
锌层重量
不小于
YB/T5032—93
浸置次数
不小于bzxZ.net
每次浸置时间
缠绕试验芯轴直径
为钢丝直径的倍数
（缠绕20圈）
3.5.1钢丝表面不得有拉裂、裂缝、结疤、飞翅及锈。镀锌钢丝表面不得有未镀锌的地方，锌层厚度应均匀。
3.5.2镀锌钢丝有以下情况，但仍能承受锌层质量试验者，仍认为合格。3.5.2.1表面有部分较轻的锌疤和锌刺，但其高度：直径小于等于1.0mm的钢丝，不超过0.03mm，直径大于1.0mm的钢丝不超过0.06mm。3.5.2.2锌层表面颜色不一致，存在少量的白色斑点和闪点。3.5.2.3表面有白色薄膜，去掉后仍能承受锌层质量试验者。3.6断口：
3.6.1钢丝的断口中不应有裂缝、折叠、裂口和缩孔痕迹。3.6.2直径小于1.0mm的钢丝不做断口检查。4试验方法
4.1钢丝拉力试验及打结拉力试验按GB228一76《金属拉力试验法》进行。钢丝强度计算采用实际直径。
4.2钢丝的弯曲试验按GB238一82《金属线材反复弯曲试验方法》进行。直径等于大于3毫米的309

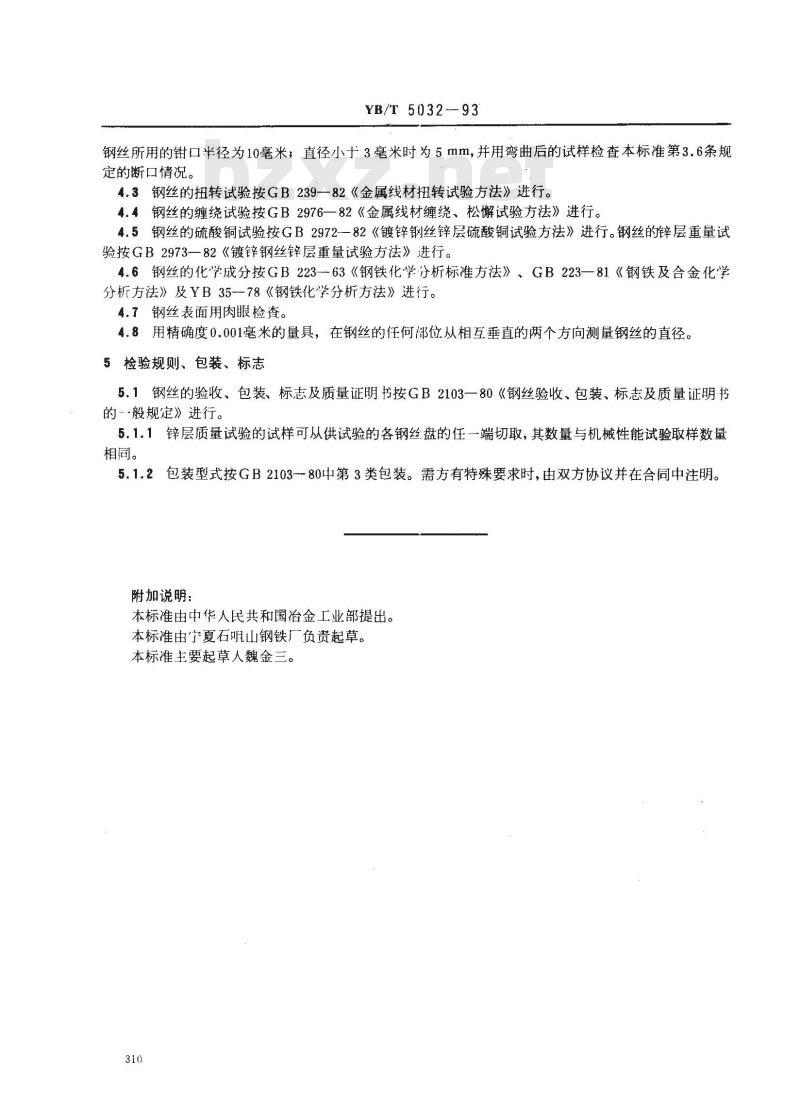

YB/T 5032--93
钢丝所用的钳口半径为10毫米；直径小于3毫米时为5mm，并用弯曲后的试样检查本标准第3.6条规定的断口情况。
4.3钢丝的扭转试验按GB239一82《金属线材扭转试验方法》进行。4.4钢丝的缠绕试验按GB2976一82《金属线材缠绕、松懈试验方法》进行。4.5钢丝的硫酸铜试验按GB2972--82《镀锌钢丝锌层硫酸铜试验方法》进行。钢丝的锌层重量试验按GB2973一82《镀锌钢丝锌层重量试验方法》进行。4.6钢丝的化学成分按GB223-63《钢铁化学分析标准方法》、GB223一81《钢铁及合金化学分析方法》及YB35--78《钢铁化学分析方法》进行。4.了钢丝表面用肉眼检查。
4.8用精确度0.001毫米的量具，在钢丝的任何部位从相互垂直的两个方向测量钢丝的直径。5检验规则、包装、标志
5.1钢丝的验收、包装、标志及质量证明书按GB2103一80《钢丝验收、包装、标志及质量证明书的--般规定》进行。
5.1.1锌层质量试验的试样可从供试验的各钢丝盘的任一端切取，其数量与机械性能试验取样数量相同。
5.1.2包装型式按GB2103-80中第3类包装。需方有特殊要求时，由双方协议并在合同中注明。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由宁夏石咀山钢铁厂负贵起草。本标准主要起草人魏金三。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
