中华人民共和国黑色冶金行业标准般用途圆钢钉
Round naiis for gcneral uses主题内容鸟适用范围
YB/T 5002 :93
本标准规定了：一殿用途圆钢钉的术语、分类.代号、尺士、外形、技术要求、试验方法和验收、包装、标志、质量证明书及贮运。
本标准适用于一般用途的钉杆截面为圆形的酱通低碳钢钉（以下简称钉）。2引用标准
GB 343一般用途低碳钢丝
GB3427·钢钉检验、包装、标志、质量证明书及运的--般规定3术语
3.1废钉：无尖、飞翅、无帽、重弯、钉帽开大花、不同一交货尺寸及不能使用的圆钉。废钉率，钉在交货圆旬中所占的百分比。3.2
3.3次钉：除废钉以外的其他不符合本标准规定的圆钉。3.4次钉率：次钉在交货圆钉中所占的百分比。4
分类、代号
按钉杆直径圆钉分为三种，其代号为：4.1
重型7
标准型b
4.2按钉帽外观圆钉分为两种，其代号为：菱形方格帽ε
平韬p
4.3按重型、轻型及平帽定货时应在合中注明。尺寸、外形，

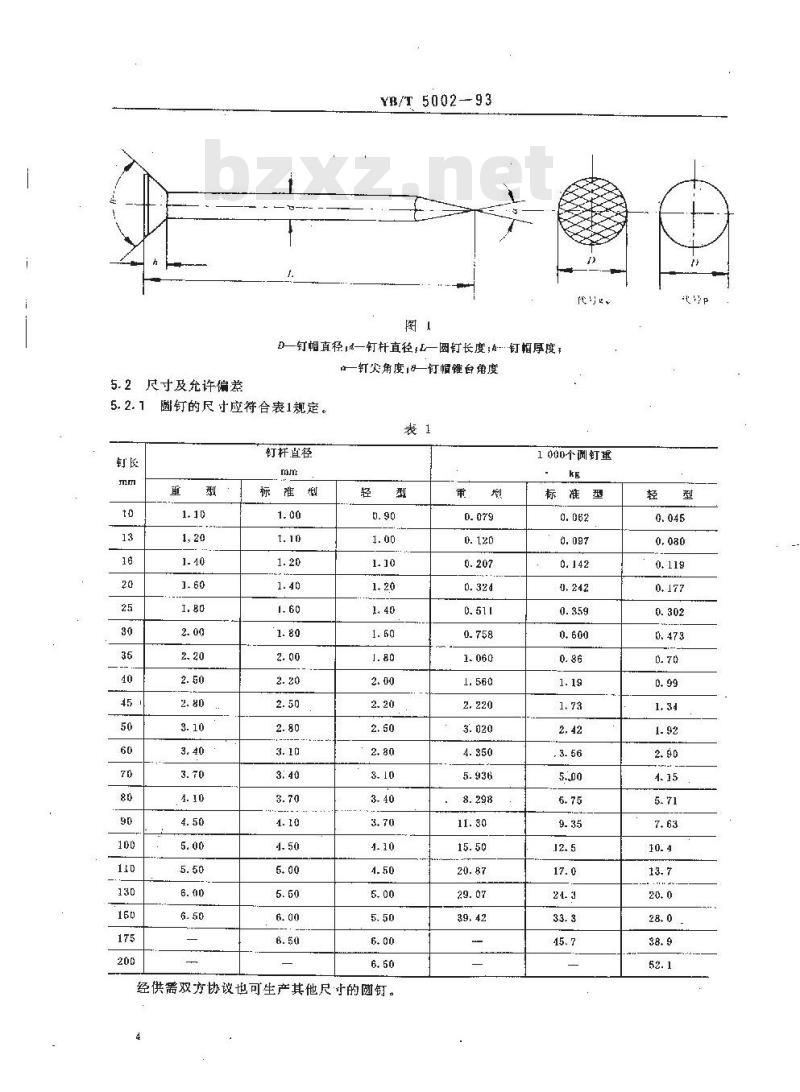

外形图及图示符号如图1所示：
中华人民共和国冶金工业部1993-12-08批准1994-01-01实施
5.2尺寸及允许偏差
YB/T5002-93
D—钉帽直径一钉杆直径L一圆钉长度；钉帽厚度：—钉炎角度18—钉帽锥台角度
μ钉的尺寸应符合表1规定。
钉杆直径
经供需双方协议也可生产其他尺寸的圆钉。重
1000个酬钉量
标准型
.3. 56
YB/T5002-93
5.2.2衔杆直径的允许偏差应符合GB343的规定。5.2.3圆钉长度的允许偏差应符合表2的规定。表2
钉长度
20-~50
>50--200www.bzxz.net
5.3外形
5.3.1钉帽
5. 3. T. 1
钉帽直径为D2。
5.3.7.2·钉辑的椭圆度不得超过钉杆公称直径的18%5.3.1.3钉帽厚度为:8类h20.5d;P类0. 4d。
钉帽锥台角度为：9120°
5. 3. 1. 44
5.3.7.5各类圆钉的钉上应刻有清楚均勾的變形方格。5. 3. 1.6
钉帽应圆正，不充许有显著的歪斜和裂縫。5.3.2钉杆
充许偏差
5.3.2.1钉杆弯曲度不得超过圆钉公称长度的0.5%，其10~20mm长度的圆钉应目测无显著的弯曲。5.3.2.2钉杆近帽部分应刻有清楚的齿纹，5. 3.3钉尖
5. 3. 3. 1
钉尖角度应符合表3的规定。
园钉长
5. 3. 3. 2 钉尖应为菱形截面,不应有显著的垂斜。5.3.4偏心距
尖珀度
钉忆与钉杆中心线的偏心距(8)不得超过杆公称直径的13%。如图2所示：图2
5.4标记示例
YR/T5002-93
例1：长度为50mm，直径为3.1mm菱形方格帽，重型圆钉标记为：z-50×3.1-GB349--88：例2：长度为45mm，直径为2.5mm菱形方格帽，标准型圖标记为：45×2.5.GB349--88；例3：长度为30mim，直径为1.8mm平幅，轻型圆钉标记为:Pg-30×1.8-GB349--88:例1，长度为25mm，真径为1.6mm菱形方格帽，轻型阅钉标记为：q-25×1.6GB349—88。6技术要求
6.1牌号
圆钉用钢丝的牌号应符合GB343的规定。6.2力学性能
圆钉的抗拉强度应符合GB343中制钉用钢丝的规定。6.3表面质量
圆钉应经磨光处理，磨光后的圆钉表面应该是湾洁和光癌的并无显著伤痕。6.4次钉率及废钉率
圆钉的次钉率和废钉率的总和不得超过%，其中废钉率不得超过表4的规定。表4
园舒长度
10--20
220~60
2-50~200
7试验方法
圆钉外形用肉眼检查。
圆钉钉杆直径用精度0.01mm的量具测量。7.2
圆钉长度用精度0.02tm的量具测量胶钉率
7.4钉杯弯曲度的测量：测时，将钉杆放在平板上，弯曲的突出部分向上，用标准中所要求直径的形钢丝穿入与平板的空隙中进行测量。7.5钉帽直径的测量：测量时，用精度0.02mm的量具，测量帽直径的最小值。7.6钉忆楠圆度的测量：最大与最小帽径之差即为椭面度的大小，用精度0.02mm的量具测量。7.7钉尖角度的测量：测量时，应排除秃尖、疙瘩及毛刺的影响，用角度尺紧靠在切口边进行测量。7.8偏心距的测量：用精度0.02mm的量具测量。7.9抗拉强度的测量：圆钉的抗拉强度一般在原料钢丝上进行拉仲试验。在对圆钉质量有异议时，可用钢钉本身进行拉仲试验，其标距一般在25~100mm的范围内任选（在试验设备允许的条仆下也可采用小于25mm标距进行抗拉强度试验）。8检验、包装、标志、质量证明书及贮运圆钉的检验、包装、标志、质量证明-1及贮运妻求应行合GB3427的规定。YB/T5002—93
附录A

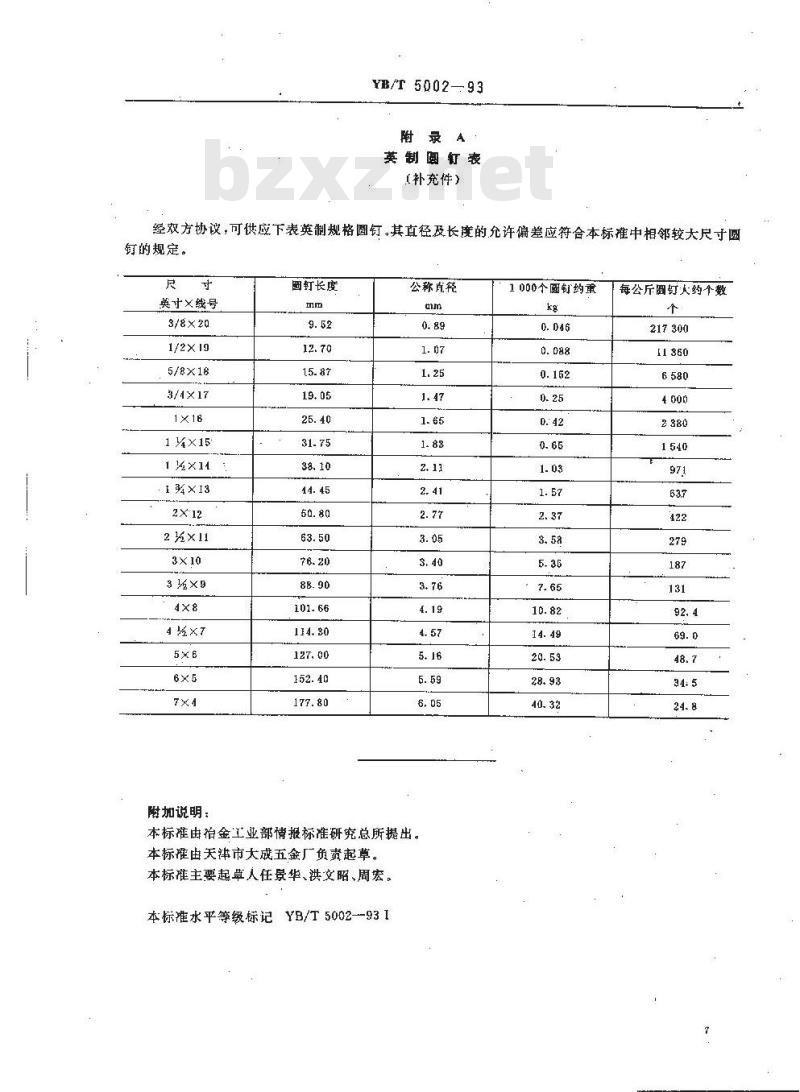

英制钉表
（补充件）
经双方协议，可供应下表英制规格圆钉。其直径及长度的允许偏差应符合本标准中相邻较大尺寸圆罚的规定。
英寸×线号
3/8×20
1/2×19
5/8×18
3/4×17
14×15
134×13
鞋加说明：
国钉长度
公称克轻
本标雅由治金工业部情报标准研究总所提出。本标推由天市大成五金厂负责起草。本标准主要起草人任景华、洪文昭、周宏。1YB/T 5002-93 1
本标水平等级标记
1000个圆针约重
每公斤圆钉人约个数
217 300
