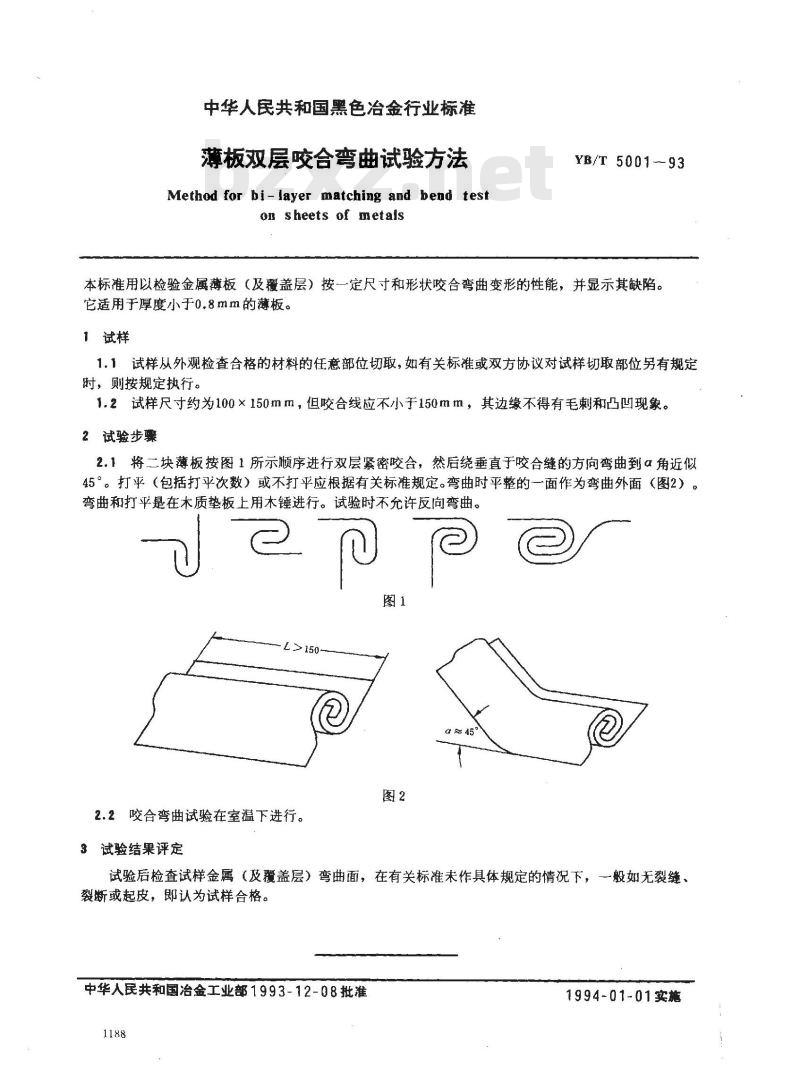

【冶金行业标准(YB)】 薄板双层咬合弯曲试验方法

中华人民共和国黑色治金行业标准薄板双层咬合弯曲试验方法Www.bzxZ.net
Method for bi- layer matching and bend teston sheets of metals
YB/T 5001--93
本标准用以检验金属薄板（及覆盖层）按一定尺寸和形状咬合弯曲变形的性能，并显示其缺陷。它适用于厚度小于0.8mm的薄板。1试样
1.1试样从外观检查合格的材料的任意部位切取，如有关标准或双方协议对试样切取部位另有规定时，则按规定执行。
1.2试样尺寸约为100×150mm，但咬合线应不小于150mm，其边缘不得有毛刺和凸凹现象。2试验步骤
2.1将二块薄板按图1所示顺序进行双层紧密咬合，然后绕垂直于咬合缝的方向弯曲到α角近似45°。打平（包括打平次数）或不打平应根据有关标准规定。弯曲时平整的一面作为弯曲外面（图2）。弯曲和打平是在木质垫板上用木锤进行。试验时不允许反向弯曲。图1
2.2咬合弯曲试验在室温下进行。3试验结果评定
试验后检查试样金属（及覆盖层）弯曲面，在有关标准未作具体规定的情况下，一般如无裂缝、裂断或起皮，即认为试样合格。中华人民共和国冶金工业部1993-12-08批准1188
1994-01-01实施

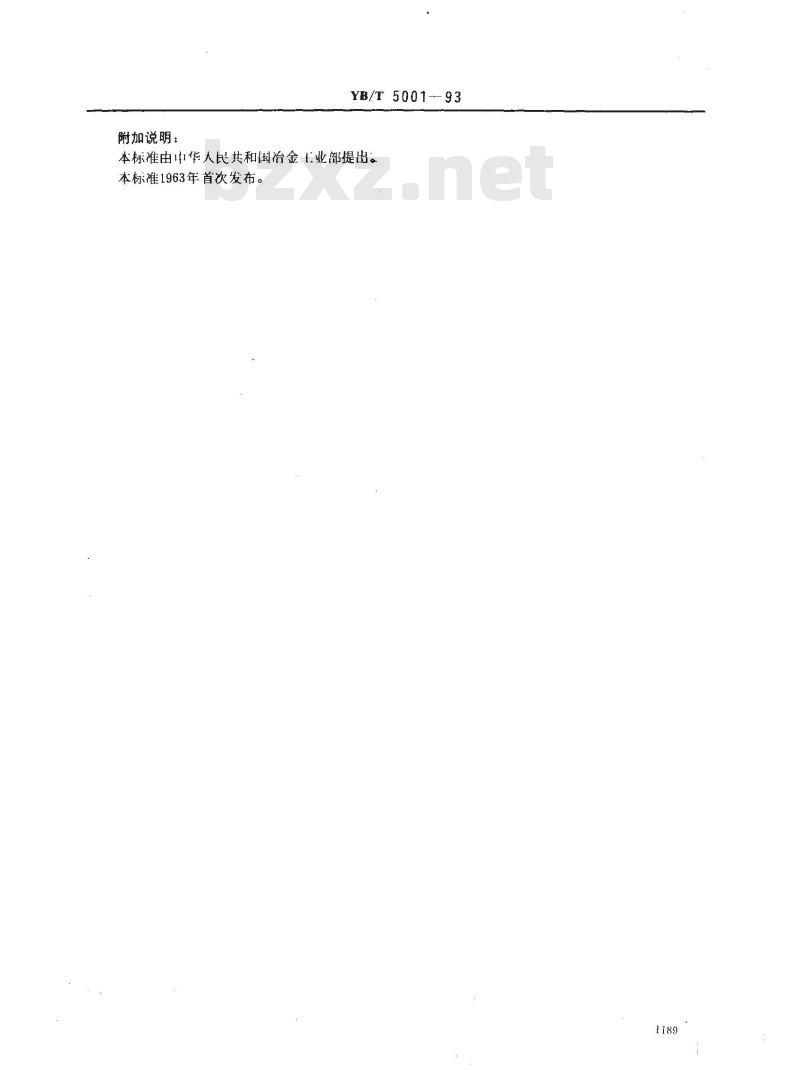

附加说明：
YB/T5001--93
本标准由中华人民共和国冶金1业部提出。本标准1963年首次发布。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
