【通信行业标准(YD)】 SDH光缆通信工程网管系统设计规范(附条文说明)

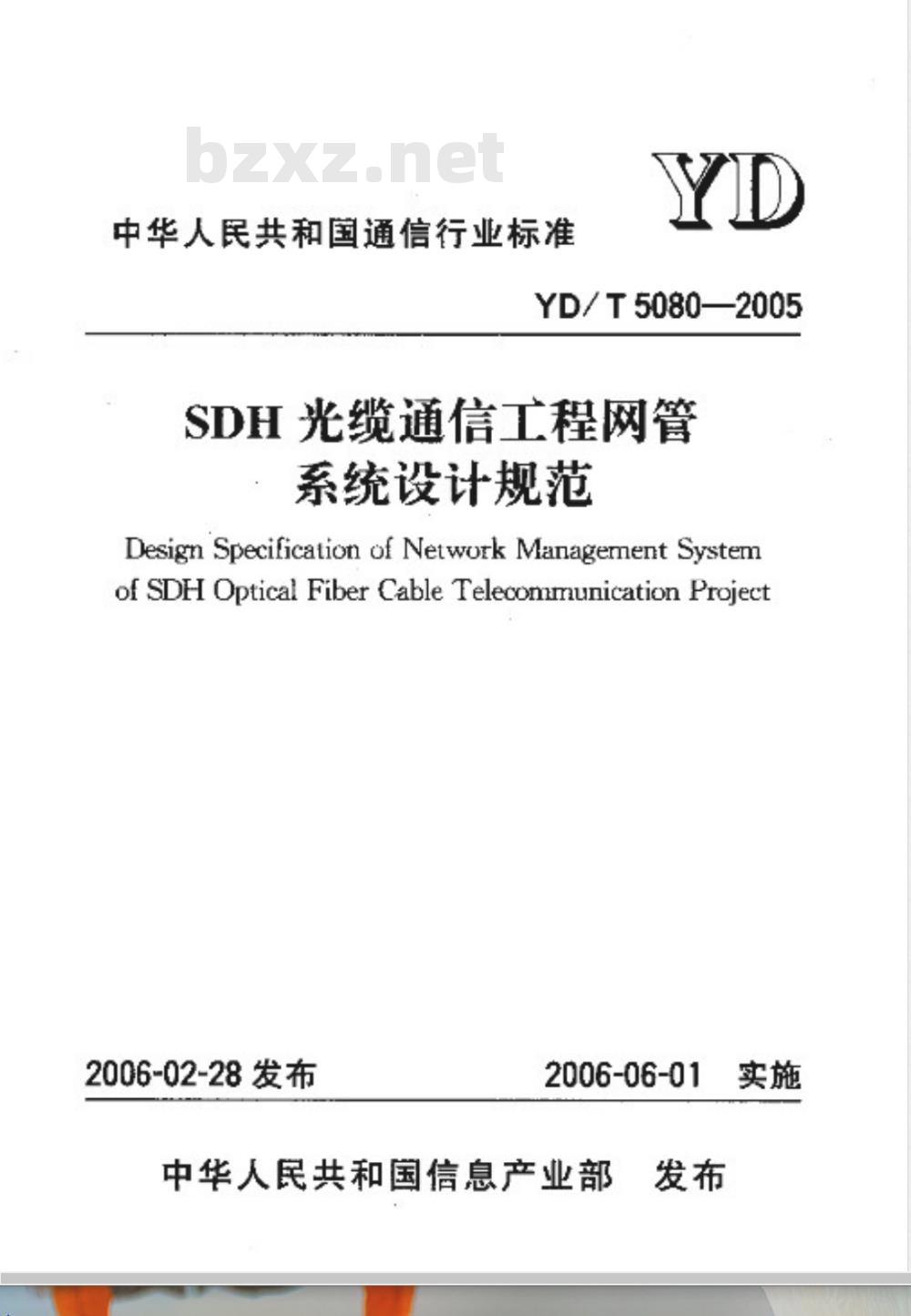

中华人民共和国通信行业标准
YD/T5080—2005
SDH光缆通信工程网管
系统设计规范
Design Specification of Network Management Systemof SDH Optical Fiber Cable Telecomrraunication Project2006-02-28发布
2006-06-01
中华人民共和国信息产业部

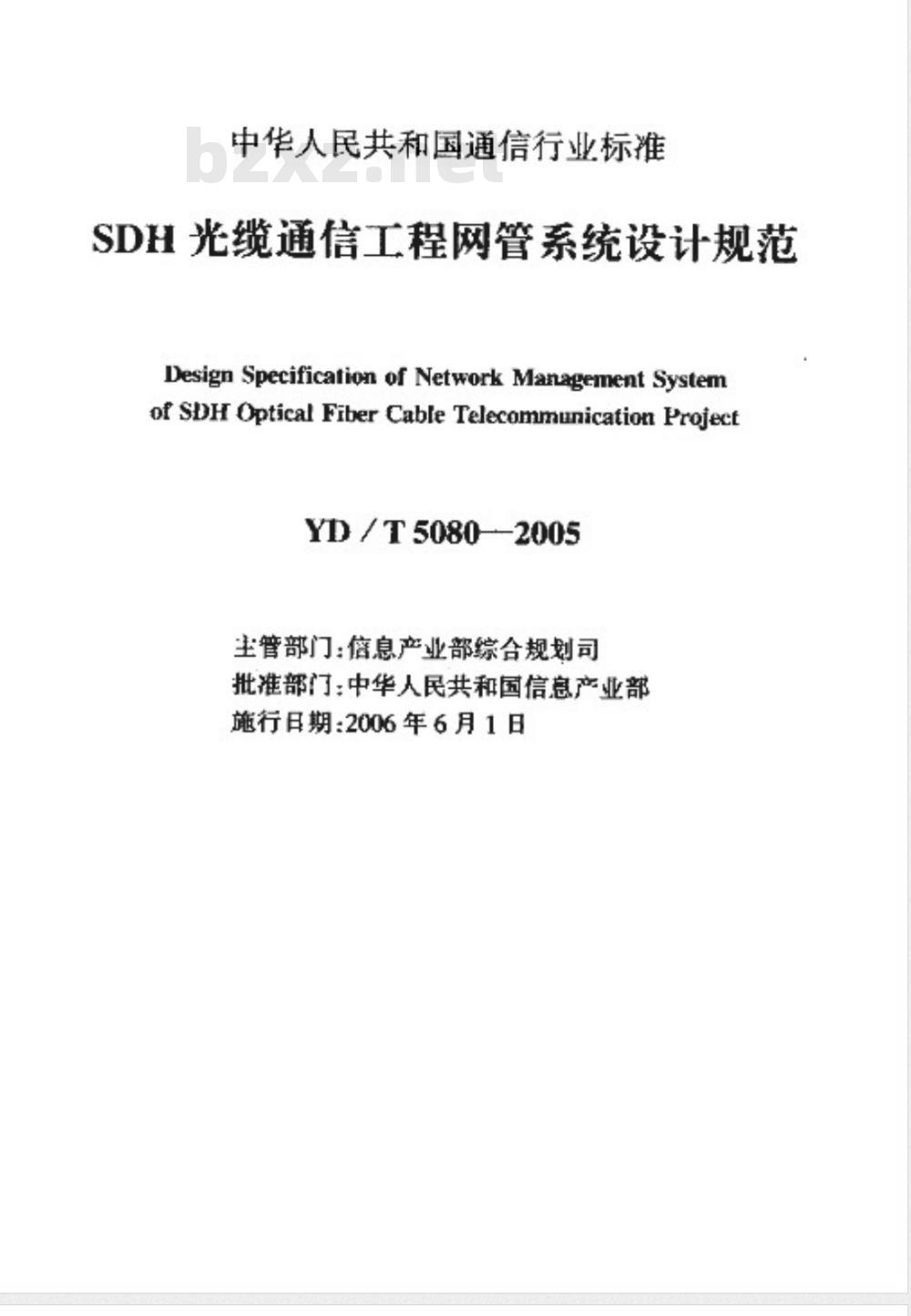

中华人民共和国通信行业标准
SDH光缆通信工程网管系统设计规范Design Specification of Network Management Systemof SDH Optical Fiber Cable Telecommunication ProjectYD/T5080--2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年6月1日
关于发布《SDH光缆通信工程网管系统设计规范》的通知
信部规【2006]150号
各省、自治区、直市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将SDH光缆通信工程网管系统设计规范》（编号：YD/T5080-2005）发布，自2006年6月1日起实行。原SDH光缆通信工程网管系统设计暂行规定》（编号：YD/T5080一99）同时废止。
本规范由信息产业部综合规划司负责解释。本规范由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇〇六年二月二十八日

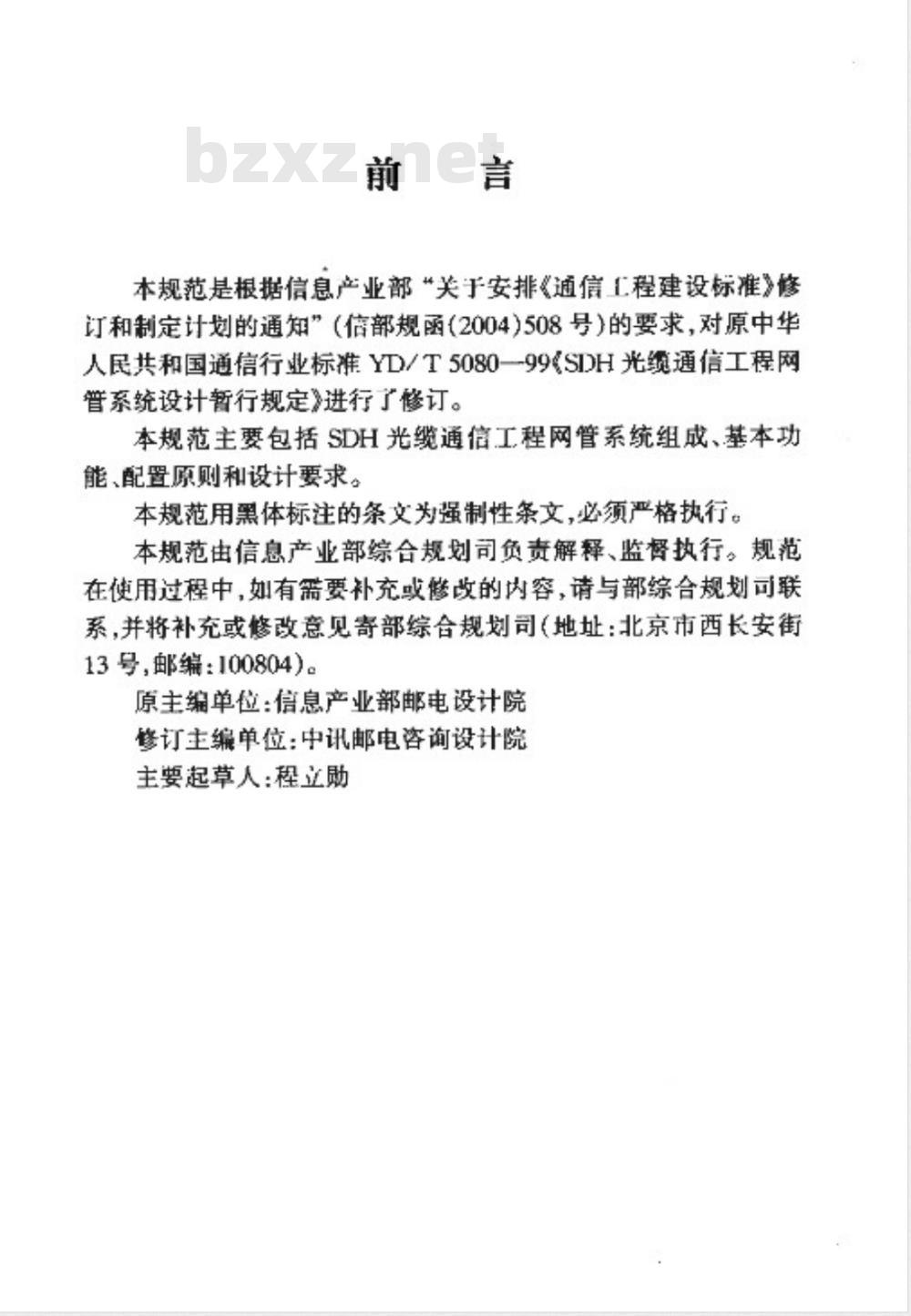

本规范是根据信息产业部关于安排《通信工程建设标准》修订和制定计划的通知”（信部规函（2004）508号）的要求，对原中华人民共和国通信行业标准YD/T5080一99SDH光缆通信工程网管系统设计暂行规定》进行了修订。本规范主要包括SDH光缆通信工程网管系统组成、基本功能、配置原则和设计要求。
本规范用黑体标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。
原主编单位：信息产业部邮电设计院修订主编单位：中讯邮电咨询设计院主要起草人：程立励

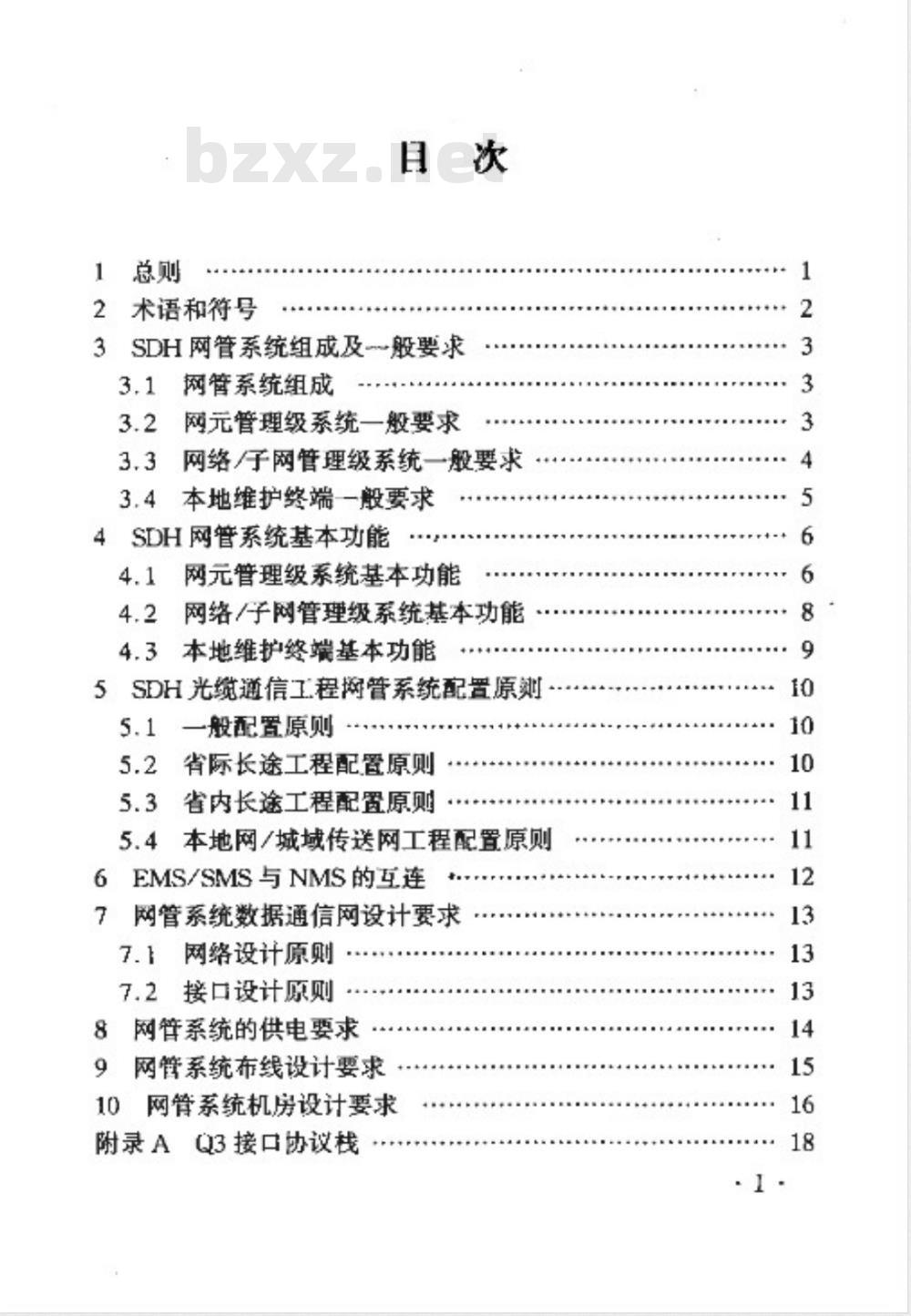

2术语和符号
SDH网管系统组成及-~般要求
网管系统组成
网元管理级系统一般要求
网络/子网管理级系统一般要求
本地维护终端一般要求
4SDH网管系统基本功能
网元管理级系统基本功能
网络子网管理级系统基本功能
4.3本地维护终端基本功能
5SDH光缆遵信工程网管系统配置原测5.1一般配置原则
5.2省际长途工程配置原则
5.3省内长途工程配置原则
5.4本地网/城域传送网工程配置原则6EMS/SMS与NMS的互连
网管系统数据通信网设计要求
网络设计原则
7.2接口设计原则
网管系统的供电要求
网管系统布线设计要求
10网管系统机房设计要求
附录AQ3接口协议栈
树录BSDHECC协议栈
附录C本规范用词说明
条文说明
1总则
1.0.1SDH光缆通信工程网管系统设计规范（以下简称“本规范”适用于新建SDH光缆通信工程网管系统设计。护扩建和改建工程在充分考虑原有系统的特点、合理利用原有网管设施的基础上，参照热行本规范。
1.0.2电信基本建设中涉及国防安全，应执行信息产业部颁发的电信基本建设贯彻国防要求技术规定》。1.0.3工程网管系统设计必须执行我国现行相关网络技术体制、进网要求，技术标准的规定。在执行本规范与国家标准和规定有矛盾时，应以国家标准和规定为。1.0.4SDH光缆通信工程网管系统作为电信管理网的--部分，对传输网的运行维护、提高传输网的运行效率和服务水平起看极为重要的作用，其设计应运用电信管理网的概念和方法，为电信管理网的发展奠定基础。
1.0.5工程设计中采用的设备应取得信息产业部电信设备人网许可证。未取得信息产业部颁发的电信设备人网许可证的设备不得在工程中使用，
1.0.6在特殊情况下执行本规范个别条文有困难时，应在设中提出充分理由指经主管部情审批。1.0.7本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。
英文缩写
英文名称
2术语和符号
DataCotrimurnicationsNetworkLigital Dats Nerwork免费标准bzxz.net
Fambeded Control Channel
Element Management Systeri
Graphic UJsrr Interface
Local Craft Terrminal
Lxal Area Nelwork
Network Element
Network Managenent System
SymchrorrausDigital HierarchySub-network ManagementSystem中文名称
数据通信网
数字数据网
嵌人控制通路
网元管理级系统
图形用户接口
本地维护终端
局域网
网络管理级系统
同步数字体系
子网管理级系统
TeleoommunicationManageneritNetwork 电信管理网Lininterruptible Power SupplyVirtual Frivate Network
Wide Area Network
Windows,Ioons,Menu,Pointer
不间断电源
虚拟专用网
广域网
窗口，图标，菜单，光标
3SDH网管系统组成及一般股要求3.1网管系统组成
3.1.1SDH网管系统主要由网元管理级系统（EMS)和网络管理级系统（NMS)组成。子网管理级系统（SMS)是NMS的子层，能够完成大部分网络管理级功能。
3.1.2本地维护终端(LCT)主要用于SDH系统设备安装初始化，但作为辅射管理设备，也可对SDII设备进行甘常维护管理。3.2网元管理级系统般要求
3.2.1网元管理级系统（EMS)的硬件平台般由服务器、客户机/图形用户接口（GU）、打印机、数据通信设备（例如：集线器、网卡、路由器、调制解调器等网络设备）等组成，软件平台一般应支持开型操作系统.
3.2.2EMS必须能管理本厂家所提供的SDH网元（NE），管理NE的数量不少于100个。
3.2.3被管网元均应由一套EMS软硬件管理平台进行管理，人机接口应为窗口、图标、菜单、光标（WIMP)方式。3.2.4EMS应具有远端接人能力，支持多用户同时操作，数量不少于10个，远选程繁端的人机接口应为窗口、图标、乘单、光标（WIMP）方式。
3.2.5EMS必须具备自身的管理功能，如系统启动、关闭，备份、数据库管理及运行情况记录等功能。3.2.6EMS在以下情况下均不应对正常传输的业务电路产生任何响：
1投人服务和退出服务：
2.系统软硬件介级；
3.自身发生故障；
4，网元中任何与网管有关的机盘的插拨。3.2.7EMS应能支持地理土的异地主备用配置，具体配置方式应根据运营要求确定
3.2.8EMS应具有最基本的数据通信管理能力，即EMS与NE、EMS与NMS/SMS之间应能建立或中断通信、监视通信状态、设置和修改通信协议参数及地址分配等。3.2.9EMS与上层管理系统（如NMS/SMS等）之间应为标准的Q3/CORBA接口。Q3/CORBA接口的协议栈应符合附录A的要求。
3.2.10NE与NE之问的数据通信应选用SDH系统中的嵌人控制通路（SDHECC)：同一局站内不同物理NE与NE之间的数据通信宜采用局域网（LAN)互连的方式。SDHIECC协议栈应符合附录B的要求。
3.3网络/子网管理级系统一般要求3.3.1网络/子网管理级系统(NMS/SMS)硬件平台--般由服务器、客户机/图形用户接口（GU1）、打印机、数据通信设备（例如：集线器、网卡、路由器，调制解调器等网络设备）等组成，软件平台应支持开放型操作系统。
3.3.2NMS应能与多厂家的SMS/EMS互连，臂理SDH网络。SVS必须能管理本厂家所有EMS和SDHNE，管理EMS数量不少于30个，NE数量不少于1500个。3.3.3被管SDH网络均应由一套NMS/SVS软硬件管理平台进行管理，人机接口应为窗口、图标、莱单，光标（WIMP)方式：3.3.4NMS/SMS应具有远端接人能力，支持多用广同时操作，数量不少于10个，人机接口应为WIMP方式。4
3.3.5NMS/SMS应具有高可靠性，工程设计时应考虑可靠的系统容灾方案。
3.3.6NMS/SMS的管理能力应具有可扩展性，当被管理网络规模增大时，网管系统性能应能得到保证。3.3.7NMS/SMS必须具备自身的管理功能，如系统启动、关闭、备份、数据库管理及运行倩况记录等功能。3.3.8NMS/SMS的本身故障和软件升级不应对业已存在的网络结构和正常的传输业务通道产生任何影响。3.3.9NMS/SMS应具有最基本的数据通信管理能力，即NMS/SVS与EMS、NMS与SMS之间应能建立或中断通信、监视通信状态、设置和修改通信协议参数及地址分配等。3.3.10NMS/SVS与EMS之间及NMS与SMS之问应为标准的Q3/CORBA接口，3/CXORRA接口的协议栈应符合附录A的要求。
3.4本地维护终端一般要求
3.4.1本地维护终端（LCT)硬件平台一般由便携式计算机组成软件平台应支持友好的用户图形界面。3.4.2ICT一般在NE上直接接入，支持F接口。3.4.3ILCT应具有EMS对单个NE管理的功能，3.4.4对NE的管理或控制应由EMS/NMS/SMS授权。3.4.5LCT与NE连接时，本身的软硬件障不应对正常的传输业务产生任何影响。
3.4.6LCT在NE上的接人和退出不应影响正常的传输业务。.5
