SHJ 36-1991 石油化工管式炉设计规范(附条文说明) SHJ36-1991

标准内容标准内容

部分标准内容:

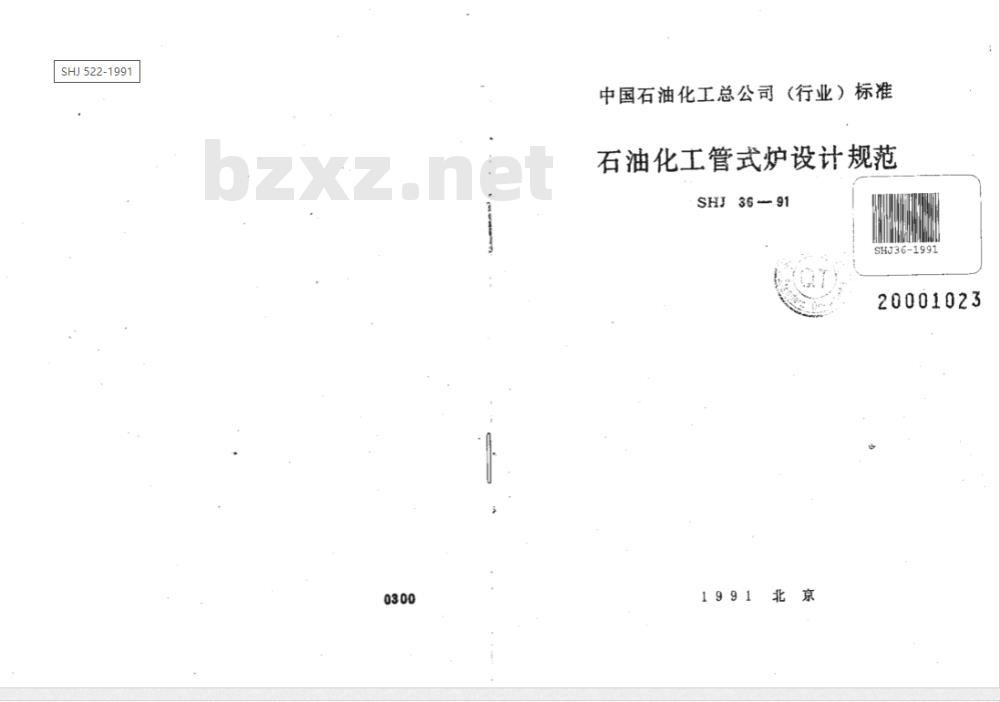

SHJ 522-1991
中国石油化工总公司(行业)标准石油化工管式炉设计规范
SHJ3691
20001023

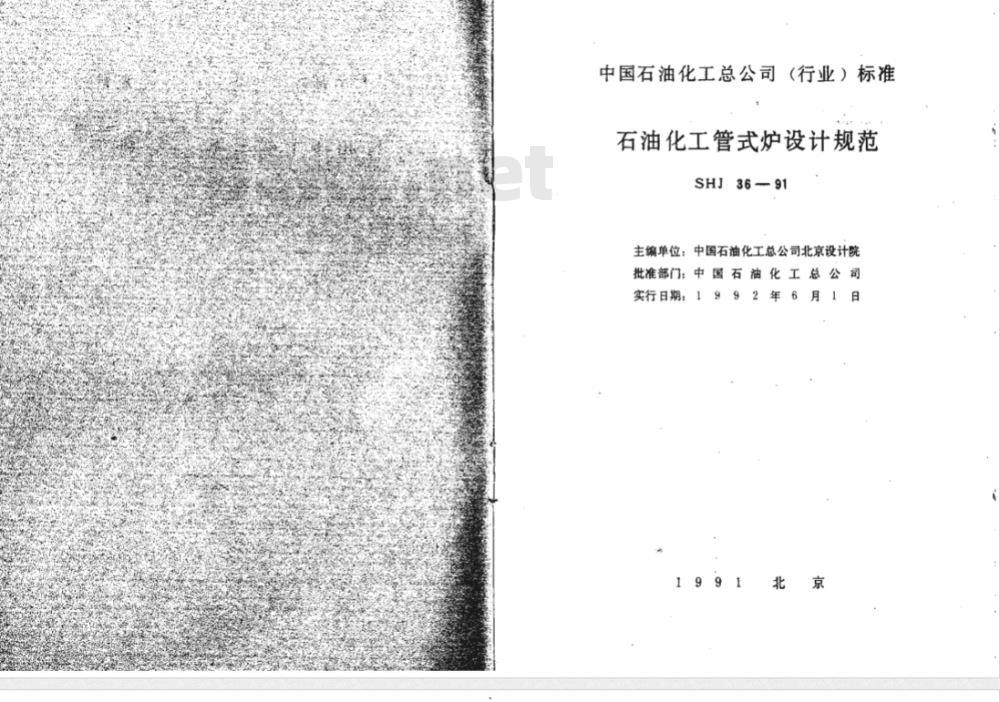

中国石油化工总公司(行业)标准石油化工管式炉设计规范
SHJ36-91
主编单位:中国石油化工总公司北京设计院批准部门:中国石油化工总公司实行日期:!
中国石油化工总公司(行业)标准石油化工管式炉设计规范
SHJ36-91

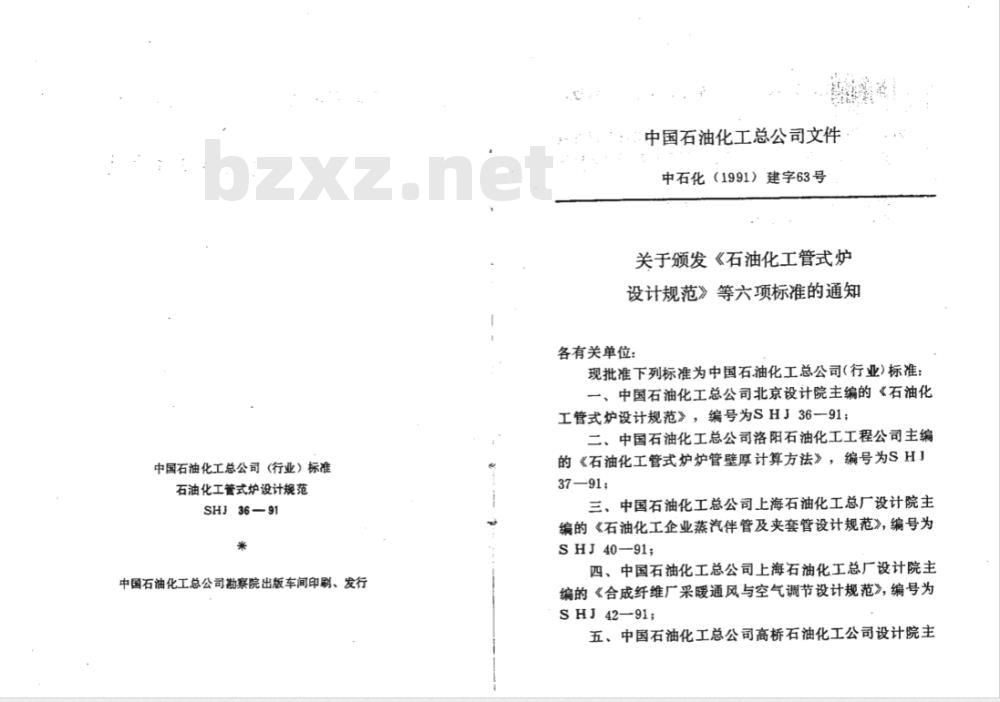

中国石油化工总公司勘察院出版车间印刷、发行中国石油化工总公司文件
中石化(1991)建字63号
关于颁发《石油化工管式炉
设计规范》等六项标准的通知
各有关单位:
现批准下列标准为中国石油化工总公司(行业)标准:中国石油化工总公司北京设计院主编的《石油化工管式炉设计规范》,编号为SHJ36一91;二、中国石油化工总公司洛阳石油化工工程公司主编的《石油化工管式炉炉管壁厚计算方法》,编号为SHI37—91;
三、中国石油化工总公司上海石油化工总厂设计院主编的《石油化工企业蒸汽伴管及夹套管设计规范》,编号为SHJ40-91:
四、中国石油化工总公司上海石油化工总厂设计院主编的《合成纤维厂采暖通风与空气调节设计规范》,编号为SHJ42-91;
五、中国石油化工总公司高桥石油化工公司设计院主编的《石油化工企业设备管道表面色和标志》,编号为SHJ43-91;
六、中国石油化工总公司北京石油化工工程公司主编的《石油化工企业工艺装置管径选择导则》,编号为SHJ35—91。
以上六项标准自一九九二年六月一日起实行。各项标准章节条款由主编单位解释。中国石油化工总公司
一九九一年十二月十九日

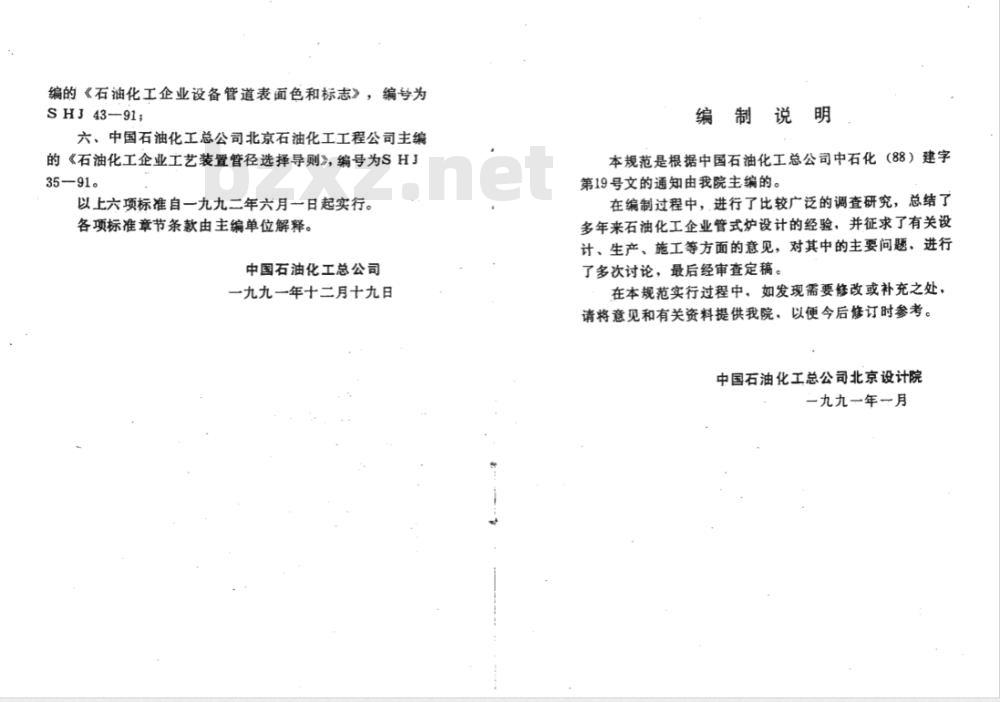

编制说明
本规范是根据中国石油化工总公司中石化(88)建字第19号文的通知由我院主编的。在编制过程中,进行了比较广泛的调查研究,总结了多年来石油化工企业管式炉设计的经验,并征求了有关设计、生产、施工等方面的意见,对其中的主要问题、进行了多次讨论,最后经审查定稿。在本规范实行过程中,如发现需要修改或补充之处,请将意见和有关资料提供我院,以便今后修订时参考。中国石油化工总公司北京设计院一九九一年一月

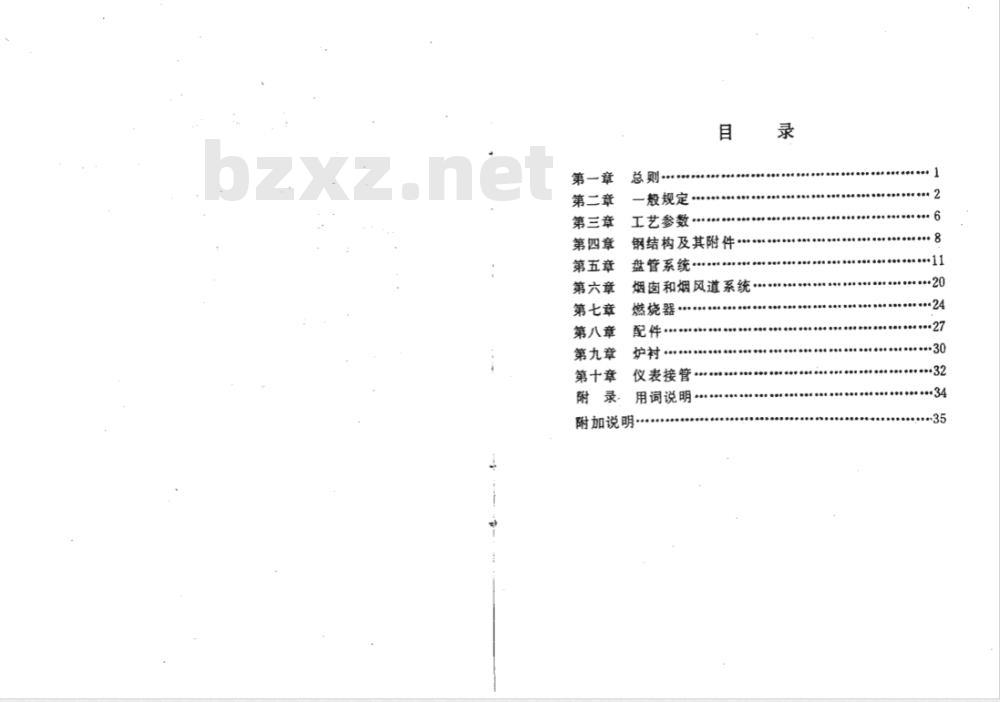

第一章
第二章
第三章
第四章
第五章
第六章
第七章
第八章
第九章
第十章
一般规定
工艺参数…
钢结构及其附件
盘管系统
烟和烟风道系统.
燃烧器
仪表接管
用词说明
附加说明
第一章总
第1.0.1条本规范适用于石油化工新建燃油、燃气管式炉的设计、改建和扩建的管式炉可参照执行。第1.0.2条执行本规范时,尚应符合现行有关标准规范的要求。
第二章一般规定
第2.0.1条设计管式炉时应具备以下数据和资料:一、各种被加热介质的有关物理和化学等特性;二、各种被加热介质的流量及出、入口处的操作温度、操作压力和允许压力降:
三、生产和检修的特殊要求(如工况变化、热效率高低、管壁和被加热介质最高温度的限制、介质在管内停留时间、注水或注汽、烧焦、检查口等):四、燃料的种类、液体燃料的元素组成、气体燃料的气体组成、温度、压力、密度、粘度及液体燃料雾化剂的种类、温度和压力等;混烧时、液体燃料和气体燃料的比例:
五、自动控制水平:
六、建厂地区的基本风压、地霞设防烈度、场地土类别、雪荷载及最冷月月平均最低温度等:七、环境保护、职业安全卫生及其他要求。第2.0.2条管式炉炉型应根据工艺操作要求、长周期运转、便于检修、投资少的原则,并结合场地条件及余热回收系统类别进行选择:且应符合下列要求:一、设计热负荷小于1MW时,宜采用纯辐射圆简炉;二、设计热负荷为1~30MW时,应优先选用辐射一对流型圆筒炉:
三、设计热负荷大于30MW时,应通过对比选用炉膛中间排管的圆简炉、立式炉、箱式或其他炉型;四、被加热介质易结焦时,宜采用水平管立式炉:五、被加热介质流量小,且要求压降下时,宜采用螺旋管圆简炉:
六、被加热介质流量大,要求压降小时(如重整炉等),宜采用门形管箱式炉;
七、使用材料价格昂贵的炉管,应优先选用双面辐射管排的炉型。
第2.0.3条管式炉设计热负荷应采用正常设计工况下的计算势负荷。
·第2.0.4条管式炉热效率应按下列要求确定:一、设计热效率应按石油化工总公司现行标准《石油化工管式炉热效率计算方法》的规定计算,其假定前提应按以下规定:
1.热负荷采用设计热负荷;
.2.设计过剩空气系数按表2.0.4一:1采用;表2.0.41
设计过剩空气系数
过剩空气系数
燃烧器类型免费标准bzxz.net
自然通风
强制送风
3.散热损失根据占总供热量的百分率确定:一般无余热回收系统时,不大于2%:有余热回收系统时,不大于3%;
.4.基准温度采用15.6℃:
5,环境温度采用建厂地区全年平均温度。二、按长年连续运转设计的管式炉,当燃料中的含硫量等于或小于0.1%时,管式炉的热效率值不应低于表2.0.4一2的指标。当燃料中的含硫量大于0.1%、且在设计参数、结构或选材上缺乏有效的防止露点腐蚀的具体措施时,尾部换热面最低金属壁温不应低于图2.0.4中的数值;
燃料基本不含硫的管式炉热效率指标一般营式炉设计热负荷(MW
热效率
>24裂解
三、如热效率指标大于表2.0.4一2的规定时,对增加设施的费用应进行经济评价,增加投资回收年限一般不超过三年:
四、管式炉的保证热效率一般可比设计热效率低12
注:保证热效率系指所设计的管式炉在生产运行后一年内、按设计条件计算能达到的实际热效率:(a)
燃料合硫量(量%)
燃料含硫量与最低金壁温
第三章工艺参数
第3.0.1条辐射管表面平均设计热强度应根据已有的设计经验确定,单面辑射、单管排可按表3.0.1选用;双面辐射、单管排可取表3.0.1数值的1.5倍。单面辐射、单管排辐射管表面平均设计热强度表30.1平均设计热强度(W/m2)
管式炉名称
常压蒸馏炉
成压蒸馏炉
催化裂化炉
焦化炉
催化重整炉
预加氢炉
减粘加热炉
加氢精制炉
脱蜡油炉
丙烷脱沥青炉
氧化沥青炉
酚精制炉
嫌醛精制炉
蒸汽过热炉
所有立管炉
30000~37000
24000~31000
24000~31000
25000~32000
24000~35000
23000~27000
23000~31000
23000~31000
~20000
17000~23000
~23000
~35000
立式炉或水平管箱式炉
3600044000
29000~37000
29000~37000
29000~32000
2900037000
28000~31000
第3.0.2条
选用。
管内冷油流速和结垢热阻可按表3.0.2管内冷油流速和结垢热阻
管式炉名称
常压蒸馏炉
减压蒸馏炉
催化裂化炉
焦化炉
催化重整炉
预加氢炉
碱粘加热炉
加氢精制炉
脱蜡油炉
丙烷脱沥青炉
氧化沥青炉
酚精制炉
糠醛精制炉
冷油流速
(kg/m2. s)
1000~1500
气化前1000~1500
1000~1500
1200~1800
500~1000
250~500
1400~2000
250~500
.1200~1500
1200~1500
1200~1500
1200~1500
1200~1800
结垢热阻
0.0007~0.0012
0.0007~0.0012
0.00026~0.00052
0.0007~0.0012
0.00017~0.00034
0.0007~0.0012
0.0007~0.0008
注:碱压蒸馅炉出口炉管应按等温气化的要求扩径,并且其流速不得超过临界流速的80%。
第3.0.3条,管式炉辐射室的体积热强度,在燃油时应小于124kW/m3;燃气时应小于16.5kw/m3。第3.0.4条对流室的烟气质量流速可采用1.03.0kg/m2,s,当采用引风或为满足环保要求采用高烟窗时,质量流速应选用上限。
第四章钢结构及其附件
第4.0.1条钢结构及其附件的设计应符合国家现行的《建筑结构荷载规范》、《建筑抗震设计规范》和《钢结构设计规范》的有关规定。对抗震设防烈度为6~9度地区的管式炉,尚应符合石油化工总公司现行的《石油化工设备抗囊设计规范》。
第4.0.2条钢结构的设计荷载应包括永久荷载、活荷载、风荷载、雪荷载、地震作用和温度作用。第4.0.3条由炉管和弯头产生的所有荷载应由钢结构支承,不应由耐火或保温材料传递。第4.0.4条钢结构及其附件材料的选用应符合以下规定:
、钢结构般应选用Q235-A、Q235-A·F或16Mn等钢材制作。当建厂地区最冷月月平均最低温度等于或低于一20℃时,:主要承重构件应采用镇静钢:二、钢结构及其附件材料的金属设计温度,应按金属计算湿度加50℃确定:金属计算温度按在无风条件下、环境温度为30C时各种操作工况下的最高温度确定。第4.0.5条钢结构及其附件的设计应符合以下要求:一、应考虑水平炉管的抽出和装入空间、以及垂直炉管的吊装措施和所需场地:
二、底烧管式炉底板与炉子下部地面的距离必须满足8
燃烧器的操作和检修要求,且不得小于2.2m:三、对流管上部一般应留有高度不小于800mm的检查和检修空间;对小型炉,其空间高度不得小于600mm:四、对流室长度大于10m时,应设置两个以上的烟窗或烟气出口;
五、水平管管式炉的弯头或集合管位于炉膛内部时,应在侧境上设置能拆卸的活动板;六、管式炉壁板应采用密封焊;七、所有构件、炉顶及平台面均应考虑排水设施;八、弯头箱应密封良好。弯头箱门上的衬里表面至弯管之间的最小距离应满足炉管热膨胀要求,且不得小于50mm;
九、底烧管式炉炉底钢结构下部的立柱应设防火层。第4.0.6条平台和梯子的设置应满足以下要求:、平台铺板应采用大于4mm厚的花纹钢板或经防滑处理的钢板;
二、在地面不能操作的下列位置应设置平台或直梯;1.燃烧器及其调节机构处;
2.对流室两端需要经常检修的部位:3.挡板和吹灰器的检修部位:
4.所有看火门和人孔门处;
5.仪表开口处;
6.风机、传动装置和空气预热器处。三、除圆筒炉直径小于6m的单个平台或长度小于6m的直段平台外,每个操作平台都应设置两个上下口;四、圆筒炉辐射室标高大于10m时宜设置盘梯;9
五、圆简炉的壳体直径大于3m时,应在炉底平面上设置整圈平台和斜梯;当壳体直径等于或小于3m时,在每个看火门处可单独设置直梯和平台;六、采用堵头式回弯头的水平盘管时,回弯头侧的平台应满足安装和检修的要求。
第4.0.7条钢结构及其附件设计的构造要求应符合以下规定:
一、钢结构在以下部位的钢板最小厚度:炉壁及弯头箱
炉顶及炉底
二、圆筒炉钢结构:
1.筒体直径小于4m时,可采用无立柱的筒形结构;等于或大于4m时,宜采用有立柱的简形结构。立柱根数应为偶数,相邻两立柱间的弧长应为1.6~2.5m;2.筒体环梁的上下间距不应小于2.5m。三、立式炉和箱式炉钢结构:
1.立柱框架平面内的节点应采用刚性连接;2.在侧向柱列的两端,相邻两柱之间的斜撑应合理设置。当炉项有烟窗时,应在支承烟窗的两柱之间布置斜撑。斜撑与主柱夹角宜为30°~60°;3.侧向柱列相邻两柱的间距宜小于4.5m:4.侧向梁的上下间距宜为3~6m。10
第五章盘管系统
第5.0.1条炉管材质的选用和壁厚计算应符合中国石油化工总公司(行业)标准《石油化工管式炉炉管壁厚计算规定》(SHJ37一91)的规定。第5.0.2条常年操作管式炉的炉管设计寿命应采用100000h。
轧制炉管外径一般应按下列规格选用:第5.0.3条车
60、76、89、102、114、127、141、152、168、180、219、273mm。
多钉头管和翅片管的使用范围和具体要求第5.0.4条
可按表5.0:4确定。
钉头管和翅片管的使用范围
扩大表面
钉头管
翅片管
单燃气
可以采用
翅片间距≥5mm
高度≤25mm
厚度≥1.2mm
第5.0.5条
油、气混燃以
气为主
钉头直径≥12mm
高度≥25mm
翅片间距≥8mm
高度≤19mm
单燃油或以
油为主
钉头直径≥12mm
高度≤25mm
不推荐
厚度≥1.2mm
钉头和翅片的材料应根据其端部的最高11
