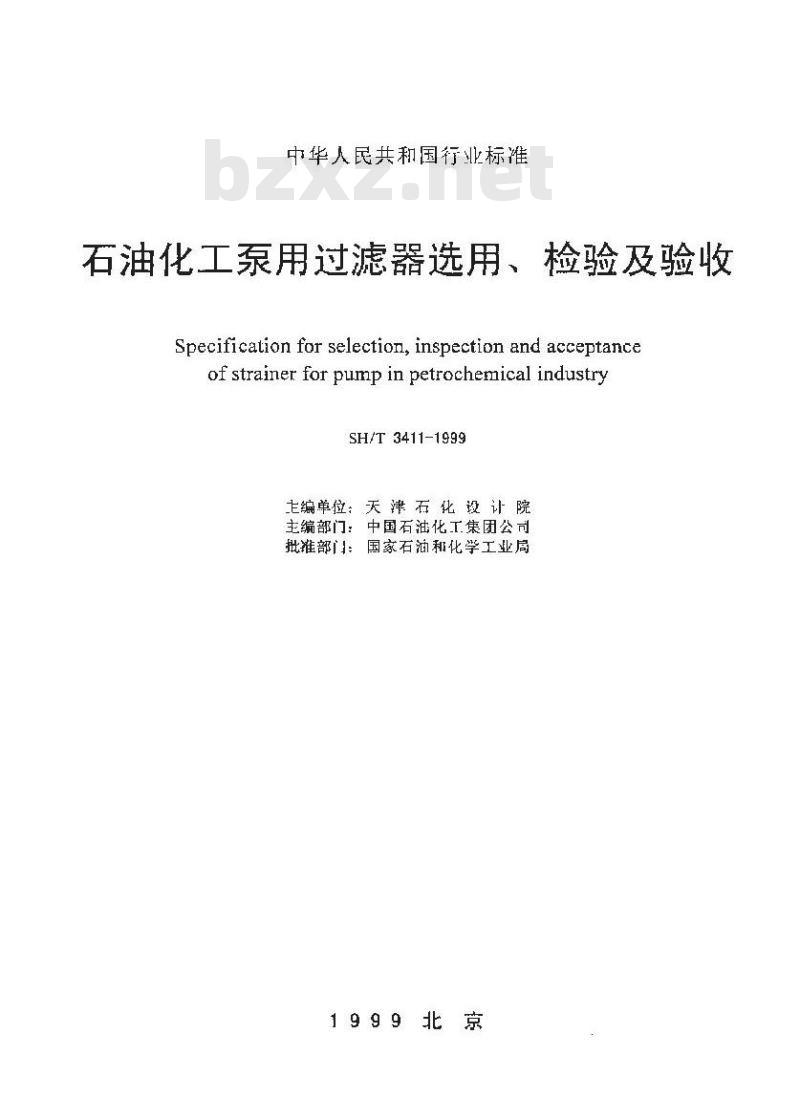

【石油化工行业标准(SH)】 石油化工泵用过滤器选用、检验及验收

中华人民共和国行业标准
SH/T3411-1999

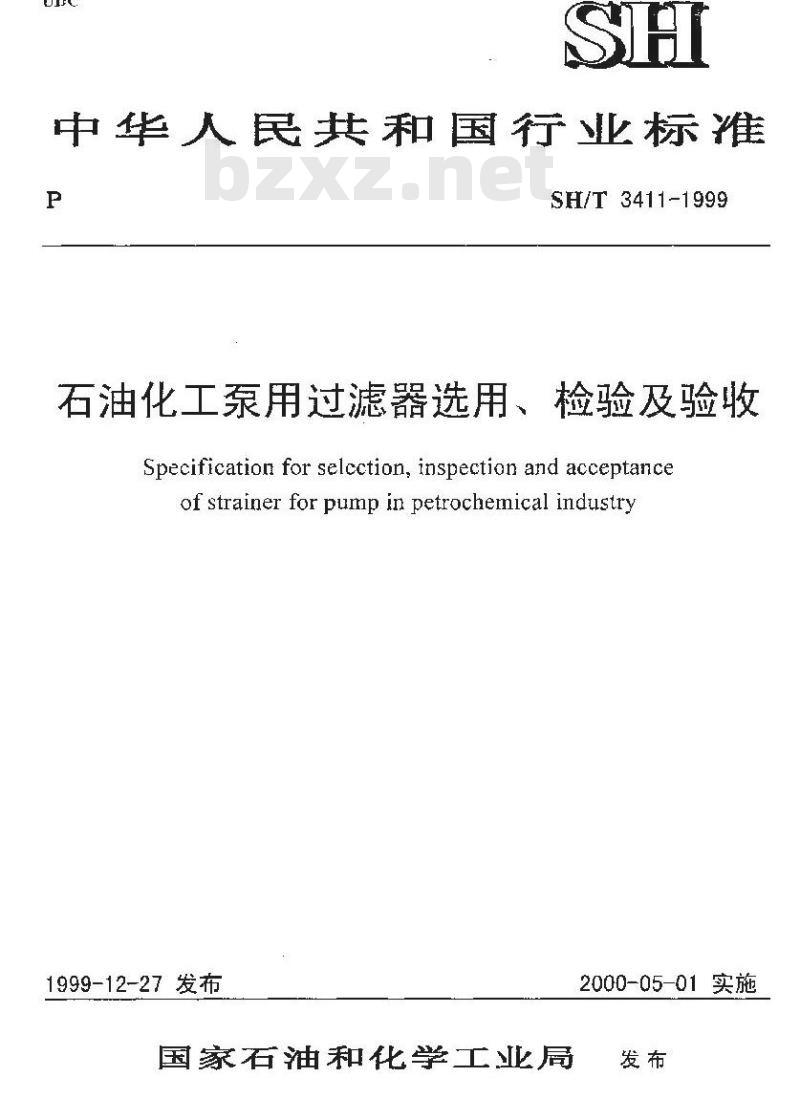

石油化工泵用过滤器选用、检验及验收Specification for selcction, inspection and acceptanceof strainer for pump in petrochemical industry1999-12-27 发布
国家石油和化学工业局
2000-05-01实施
中华人民共和国行业标准
石油化工泵用过滤器选用、检验及验收Specification for selection, inspection and acceptanceof strainer for pump in petrochemical industrySH/T 3411-1999
编单位：天津石化设计院
主编部门：中国石油化工集团公司批准部门：国家石洒和化学工业局1999北京
中国石油化工集团公司：
国家石油和化学工业局文件
国石化政发（1999）545号

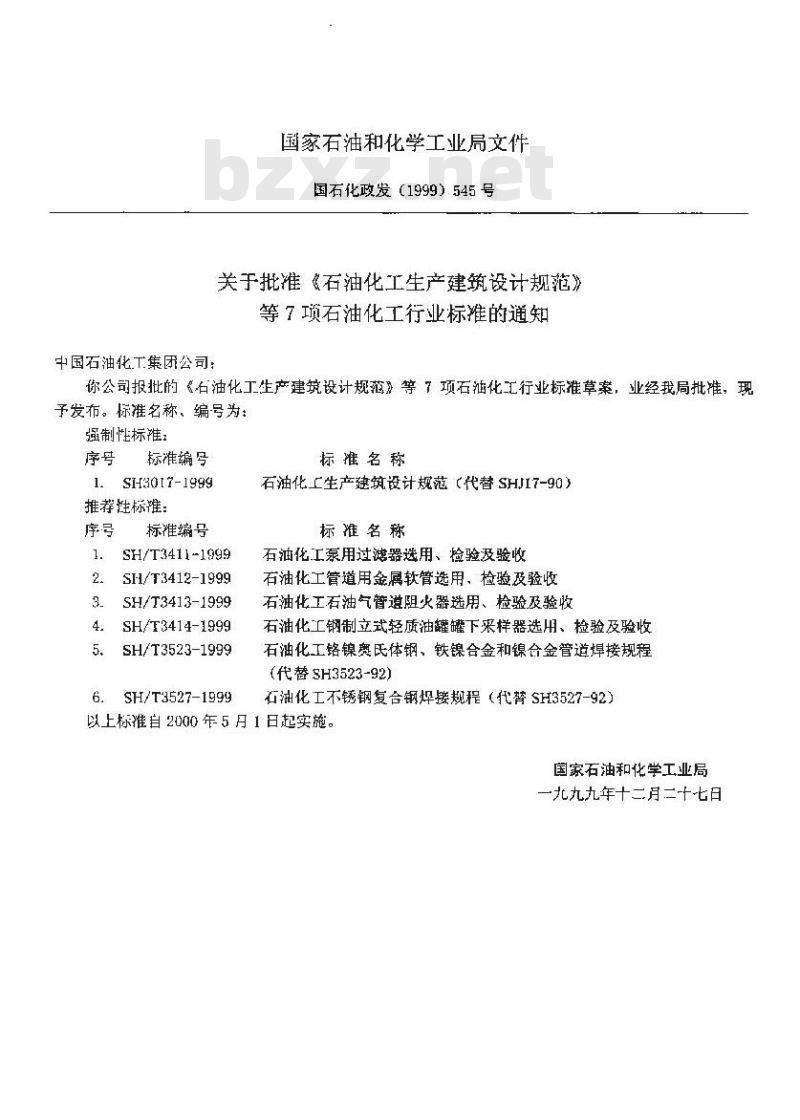

关于批《石油化工生产建筑设计规范》等7项石油化工行业标推的通知
你公司报批的《石油化工生产建筑设计规范》等7项石洒化工行业标准草索，业经我局批准，现子发布。标推名称、编号为：
强制性标推：
标准编弓
SH3017-1999bzxZ.net
推荐性标推：
标准编号
SH/T3411-1999
SH1/T3412-1999
SH/T3413-1999
SH/T3414-1999
SH/T3523-1999
SH/T3527-1999
标推名称
石油化上生产建筑设计规范（代替SHJI7-90）标准名称
石油花工泵用过滤器选用、检验及验收石油化工管道用金属软管选用、检验及验收石油化工石油气管遵阻火器选用、检验及验收石油化工钢制立式轻质油罐罐下来样器选用、捡验及验收石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程（代替SH3523-92）
石油化工不锈钢复合钢焊接规程（代替SH3527-92）以上标推自2000年5月1日起实施。国家石油和化学工业局
一九九九年十二月二十日

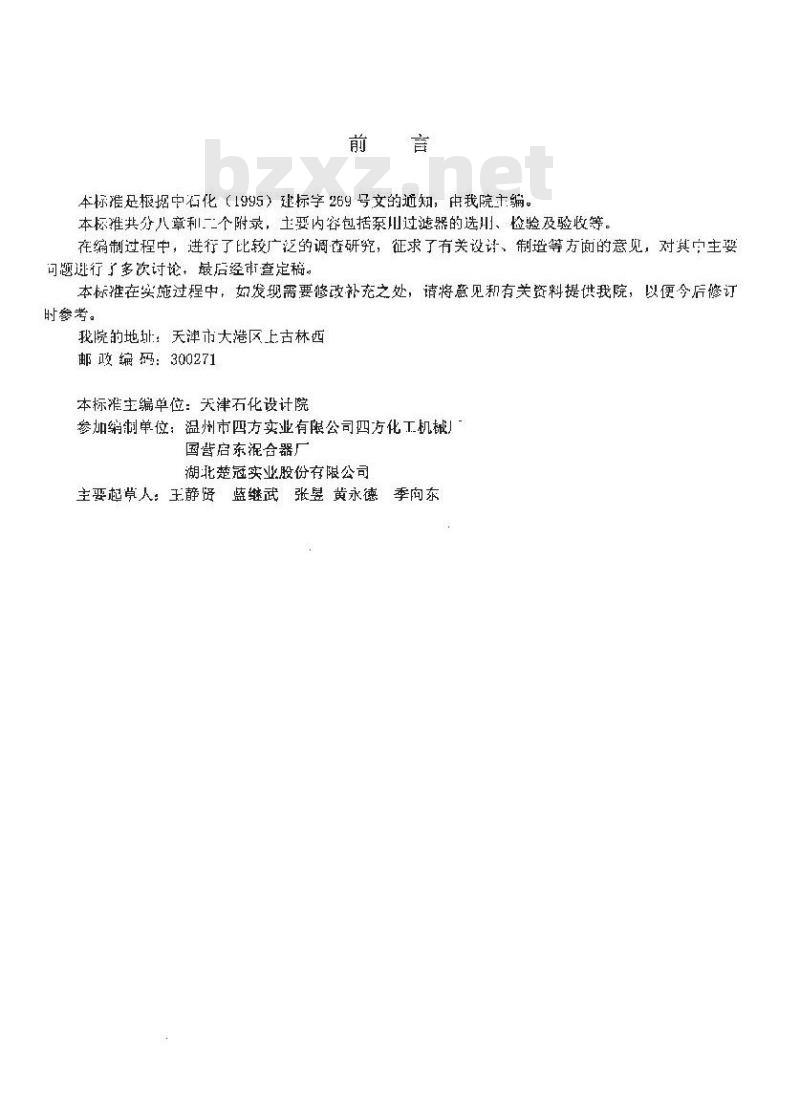

本标推是极据中石化（1995）建标字269号文的知，我院士编。本标推共分八章利二个附录，土要内容包括泵川过滤器的选川、检验及验收等在编制过程中，进行了比较广泛的调查研究，征求了有关设计、制造等方面的意见，对其守主要可题进行了多次讨论，最后经查是稿。本标推在实施过程中，好发现需要修改补充之处，请将意见和有关资料提供我院，以便今后修订时参考。
我院的地址：天津市大港区上古林西邮政编码：300271
本标准主编单位：天津石化设计院参加编制单位：温州市四方实业有限公司四方化工机械」国营启东混合器厂
湖北楚冠实业股份有限公司
主要起草人：王静觅蓝继武张昱黄永德季向东1

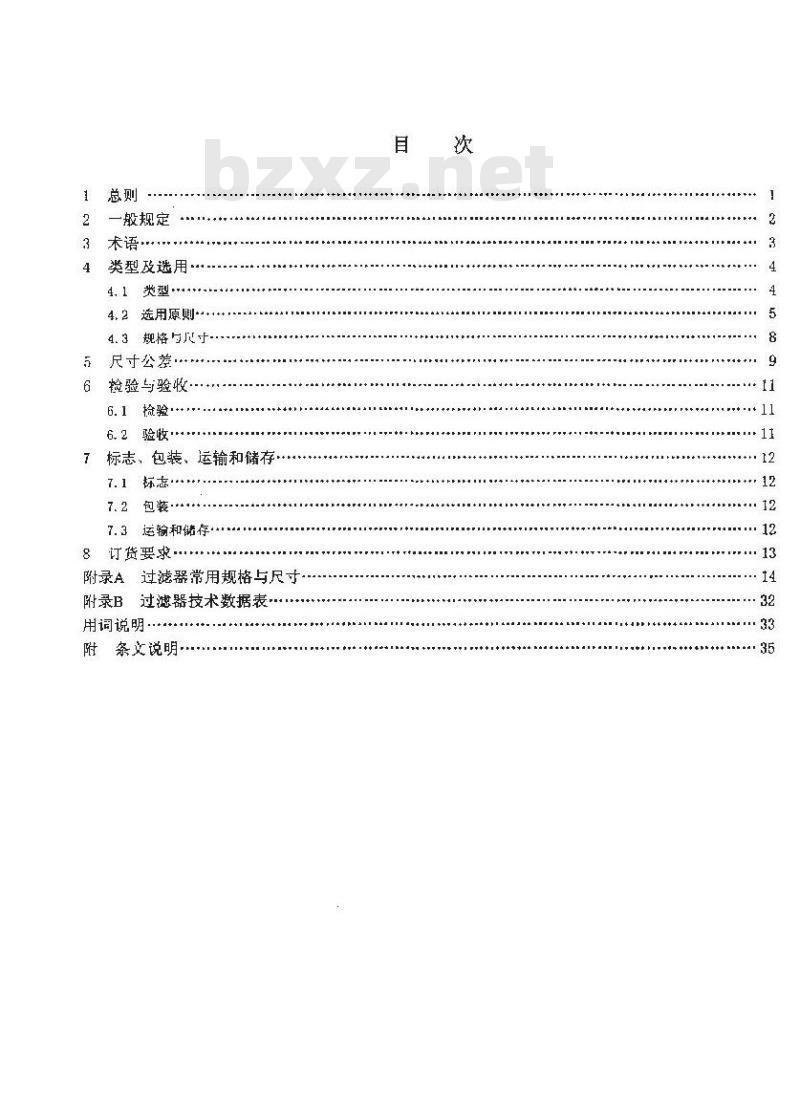

一般规定
术语：
类型及选用·
4.1类型·
4.2选用原则·
4.3规格
尺寸公差
检验与验收
撤验·
验收·
标志、包装、运输和储存
包装·
7.3运输和储存
8订货要求，
附录A过滤器常用规格与尺寸
附录B
过滤器技术数据表
用调说明·
条文说明
SH/T 3411-1999
1总　则
1.0.1为过滤石油化工生产过程中液体介质所含的固体颗粒，从而保证泵正常运行，满足石油化：工企业的安全生产和过滤器选型的需要，制定本标准。1.0.2本标准适用于石油化.企业中泵用过滤器的选用、抢验及验收。不适用于液体的精细过滤，1.0.3执行本标准时，尚应符合国家与行业现行有关强制性标推规范的要求。下列标准所包含的条文，通过在本标准中引用询构成为本标准的条文。使用本标准时，应探讨使形下列标准最新版本的可能性。GB8163
GB3087
GB6479
GB9948
GB5310
GB / T14976
GB3077
GB50235
SH3501
JB / T81、JB / T82
JB/T79
HGJ532-91
输送流体用无缝钢管
低中压锅炉用无缝钢管
化肥设备用高压无缝钢管
石油裂化用无缝钢管
高压锅炉用无缝钢管
流体输送用不锈钢无缝钢管
合金结构钢技术条件
工业金属管道工程施工及验收规范石油化工剧毒、可燃介质管道工程施工及验收规范管路法兰及垫片
整体铸钢管法兰
化工管道过滤器
SH/T 3411-1999
2·般规定
泵用过滤器接管公称直径DN，规格如下：15
*带括号的规格不推荐使用。
2.0.2泵用过滤器公称压力分为1.0、1.6、2.0、2.5、4.0、5.0、6.3、10.0MPa八个等级；接口端面公称压力分为1.0、1.6、2.0、2.5、4.0、5.0、6.3、10.0MPa八个等级。2.0.3泵用过滤器适用温度范围为-80℃～540℃。2
3.0.1接口端面
SH/T 3411-1999
3术语
过滤器与相邻管道或管件连接的配合面。3.0.2有效过滤面积
过滤器内支承结构开孔总面积减去开孔处滤网占据面积的净面积。3.0.3倍数
过滤器的有效过滤面积与连接管道的流通面积之比。3
SH/T 3411-1999
类型及选用
本标准共列出Y型、T型、锥型、篮式、反冲洗式五种类型、十六种结构型式的过滤4.1.2型号标记方法
000-0-000
法兰密封面型式代号
壳体材料代号
公称直径（mm）
公称压力（MPa）
接口端面型式代号
特殊结构型式代号（一般结构型式可略）类型与结构型式代号
过滤器类型与结构型式见表4.1.2-1表4.1.2-1过滤器类型与结构型式代号类型代号
Y型过滤器
T型过滤器
锥型过滤器
篮式过滤器
反冲洗式过滤器
结构型式代子
I 同径铸制Y型过滤器
[I一异径铸制Y型过糖器
I—焊接 Y型过滤器
I 一正折流式 T 型过滤器
[[一反折流式 T型过滤器
I一异径正折流T型过滤器
IV一直流式 T型过滤器
I一尖顶锥型过滤器
II—平项锥型过滤器
1-直通平底蓝式过滤器
I直通封义蓝式过滤器
III一商低接管平板篮式过滤器
IV一高低接管封头篮式过滤器
高低接管重叠式篮式过滤器
1—卧式反冲洗式过滤器
I一导流反冲洗式过滤器
特殊结构型式代号
L一加长型
J-夹套伴热型
L—如长型
L—加长型
L—加长型
J一夹套伴热型
K--篮筐型
P—盘管伴热型
K-篮筐型
过滤器接口端面型式见表4.1.2-2SH/T3411-1999
表4.1.2-2接口端面型式代号
过滤器壳体材料见表4.1.2-3
法兰连接
对焊连接
承插焊连接
表4.1.2-3壳体材料代号
材料英文缩写
注：具体选用材料应在过滤器技术数据表中注明法兰密封面型式见表4.1.2-4
表 4. 1, 2-4 法兰密封面型式代号法兰密封面型式
5型号标记示例
突闷（光滑面）
环榨面
低合金钢
不锈钢
全平面
捧糟面
公称直径50mm，
公称压力2.0MPa，连接型式为光滑面法兰连接，壳体材料为碳钢的直流式T型过滤器，其标记为：
SRTIV42.0-50/c
4.2选用原则
4.2.「过滤器类型及材质的选用、网目的大小及过滤而积的确定，应考虑下列因素：1浆的类型：
2介质的性质、操作条件；
3安装、操作、检修要求。
各种型式过滤器的主要结构及特性比较见表4.2.1。4.2.2过滤器的公称压力应不低于设计压力：4.2.3过滤器不同公称压力等级的接口端面，其接管法兰及非法兰连接的接管尺寸应符合以下规定1过器接口端面为公称压力2.0，5.0MPa的法兰，其尺寸应符合现行石油化工钢制管法兰SH3406的规定；
2过滤器接口端面为公称压力1.0、1.6、2.5MPa的法兰，其尺寸应符合现行管路法兰及垫片》JB / T82.1 的规定:
3过滤器接口端而为公称压力4.0、6.3MPa的法兰，其尺寸应符合现行管路法兰及垫片JB/T82.2的规定：
过滤面积
流体阻力
滤简装拆
滤微清
SRTI.SRTI
表4.2.1各型式过滤器的主要结构及特性比较表SRTIV
较简单
较简单
较复杂
较方便
较方便
SRH 1. SRBI
段复杂
SRB[1. IU. V
较复架
较不方便
较复杂
较不方便
较复杂
较不方便
SH/T 3411-1999
SH/T 3411-1999
4非法当连接的公称压力为10.0MPa及低于10.0MPa的过滤器，其接管尺寸应符合现行五泄化工企业钢营尺寸系列》SH3405或国家有关标准的规定。4.2.4过滤器类型选用，应符合满足下列要求：1对于凝固点较高、粘度较大、含悬浮物较多、停输时需经常吹扫的介质，宜选用卧式安装的反冲洗过滤器；
2对闹体杂质含量较率、粘度较大的介质，宜选用蓝式过滤器：3对易燃、易爆、有毒的介质，宜采用对焊连接的过滤器，当直径小于DN40时，宜采用承插焊连接的过滤器；
4介质流向有90变化处宜选用折流式T型过滤器：5设置在泵入口管道上的临时性过滤器，宜选用锥型过滤器，6管道直径小于DN40D时，宜选用Y型及T型过滤器：管道直径大于或等于DN400时，宜选用篮式过滤器。
4.2. 5过滤器材料选用应满足下列要求1过滤器材料选用应符合现行石油化工企业管道设计器材选用通则》SH3059的规定。常用材料见表1.2.5。
表4.2.5过滤器常用材料
ZG230-450
Q235-A
12CrMa
15CrMo
ZG1Cr18Ni9
OCr18Nil1T
Cr19Ni9
00c-19Ni11
OCr17Ni12Mo2
00Cr17Ni14M02
标准号
GB/T11352
GB/T1591
GB/T2100
GB3280
GB1220
GB4226
GB4237
2滤网无特殊要求时，应选用不锈钢丝网。材
一般工程用铸造碳钢件
碳嘴结构钢
优质碳素结构钢
低合金高强度结构钢
不锈耐酸钢铸件技术条件
不锈钢
不锈钢棒
不锈钢冷加工钢棒
不锈钢热轧钢板
4.2.6永久性过滤器的有效过滤面积与相连的管道流通面积之比，不宜小于1.54.2.7过滤器滤网的选择应符合以下要求：1滤网规格及其技术要求按现行《工业用金属编织方孔筛网》GB5330的规定：称
根据泵的结构型式及输送要求，确定滤网目数。当泵对输送介质无特殊要求时，可采用30目滤网。
3不锈钢丝网技术参数见表4.2.7。7
