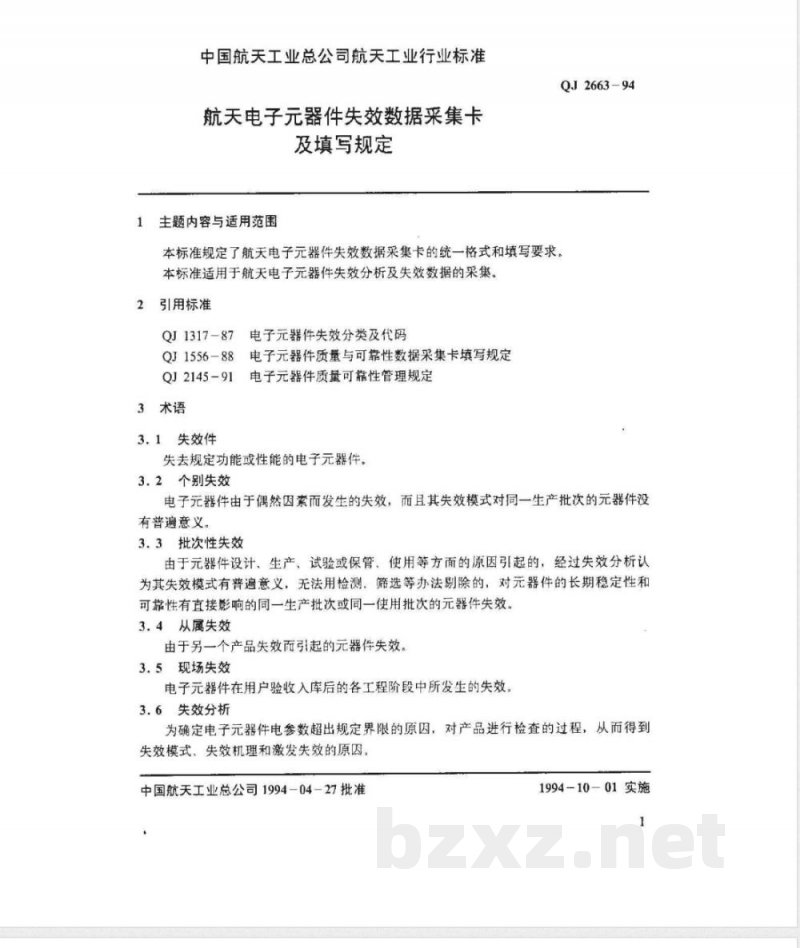

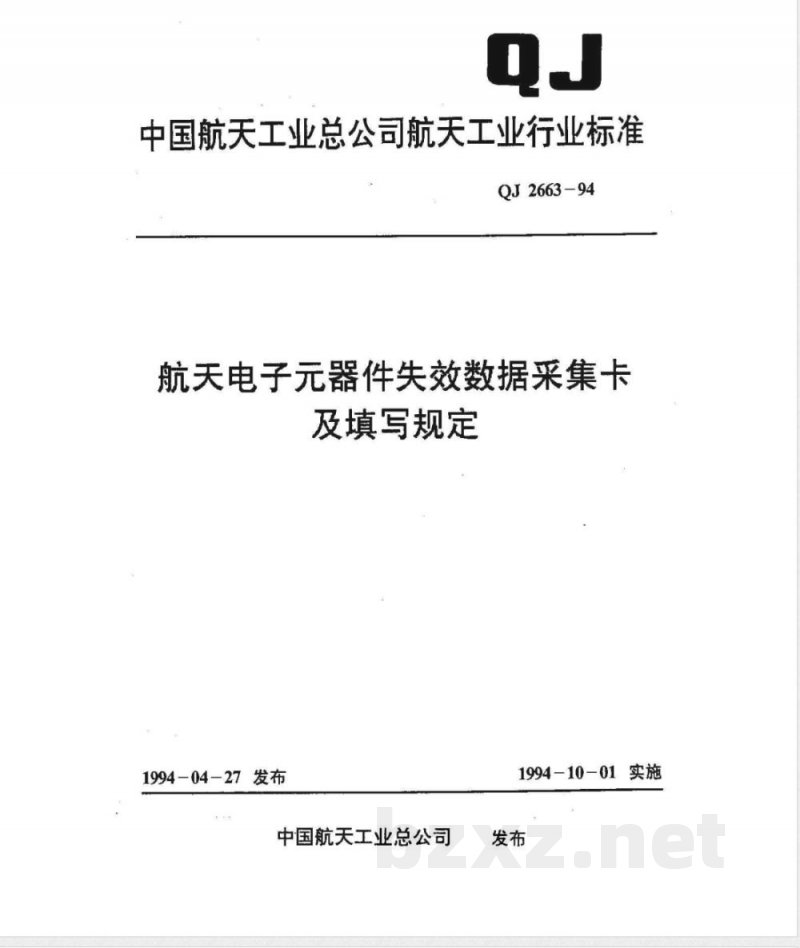

【航天工业行业标准(QJ)】 航天电子器件失效数据采集卡及填写规定

中国航天工业总公司航天工业行业标准QJ2663-94
航天电子元器件失效数据采集卡及填写规定
1994-04-27发布
中国航天工业总公司
1994-10-01实施
中国航天工业总公司航天工业行业标准航天电子元器件失效数据采集卡及填写规定
主题内容与适用范围
QJ2663-94
本标准规定了航天电子元器件失效数据采集卡的统一格式和填写要求。本标准适用于航天电子元器件失效分析及失效数据的采集，2引用标准
QJ1317-87
电子元器件失效分类及代码
QJ1556-88
电子元器件质量与可靠性数据采集卡填写规定电子元器件质量可靠性管理规定QJ2145-91
3术语
3.1失效件
失去规定功能或性能的电子元器件。3.2个别失效
电子元器件由于偶然因素而发生的失效，而且其失效模式对同一生产批次的元器件没有普遍意义。
3.3批次性失效
由于元器件设计、生产、试验或保管、使用等方面的原因引起的，经过失效分析认为其失效模式有普遍意义，无法用检测，筛选等办法剔除的，对元器件的长期稳定性和可靠性有直接影响的同一生产批次或同一使用批次的元器件失效。3.4从属失效
由于另一个产品失效而引起的元器件失效。3.5现场失效下载标准就来标准下载网
电子元器件在用户验收入库后的各工程阶段中所发生的失效3.6失效分析
为确定电子元器件电参数超出规定界限的原因，对产品进行检查的过程，从而得到失效模式、失效机理和激发失效的原因中国航天工业总公司1994-04-27批准1994-10-01实施

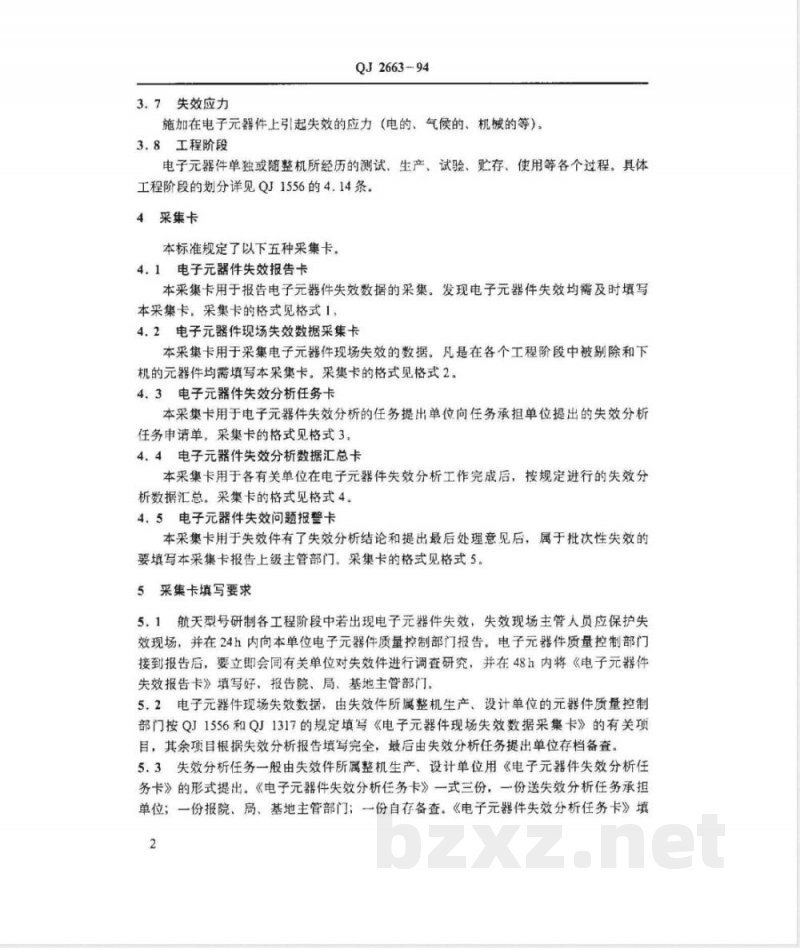

3.7失效应力
QJ266394
施加在电子元器件上引起失效的应力（电的、气候的、机械的等）。3.8工程阶段
电子元器件单独或随整机所经历的测试、生产、试验、贮存、使用等各个过程。具体工程阶段的划分详见QJ1556的4.14条。4采集卡
本标准规定了以下五种采集卡。4.1电子元器件失效报告卡
本采集卡用于报告电子元器件失效数据的采集。发现电子元器件失效均需及时填写本采集卡。采集卡的格式见格式14.2电子元器件现场失效数据采集卡本采集卡用于采集电子元器件现场失效的数据。凡是在各个工程阶段中被别除和下机的元器件均需填写本采集卡。采集卡的格式见格式2。4.3电子元器件失效分析任务卡
本采集卡用于电子元器件失效分析的任务提出单位向任务承担单位提出的失效分析任务申请单，采集卡的格式见格式3。4.4电子元器件失效分析数据汇总卡本采集卡用于各有关单位在电子元器件失效分析工作完成后，按规定进行的失效分析数据汇总。采集卡的格式见格式4。4.5电子元器件失效问题报警卡
本采集卡用于失效件有了失效分析结论和提出最后处理意见后，属于批次性失效的要填写本采集卡报告上级主管部门。采集卡的格式见格式5。5采集卡填写要求
5，1航天型号研制各工程阶段中若出现电子元器件失效，失效现场主管人员应保护失效现场，并在24h内向本单位电子元器件质量控制部门报告，电子元器件质量控制部门接到报告后，要立即会同有关单位对失效件进行调查研究，并在48h内将《电子元器件失效报告卡》填写好、报告院、局、基地主管部门。5.2电子元器件现场失效数据，由失效件所属整机生产、设计单位的元器件质量控制部门按QJ1556和QJ1317的规定填写《电子元器件现场失效数据采集卡》的有关项目，其余项目根据失效分析报告填写完全，最后由失效分析任务提出单位存档备查5.3失效分析任务一般由失效件所属整机生产、设计单位用《电子元器件失效分析任务卡》的形式提出。《电子元器件失效分析任务卡》一式三份，一份送失效分析任务承担单位；一份报院、局、基地主管部门；一份自存备查。《电子元器件失效分析任务卡》填2
QJ2663-94
写不明确者，失效分析任务承担单位有权拒绝接受分析任务。承担失效分析任务的单位应提交电子元器件失效分析报告：并应对失效分析结论负贵。

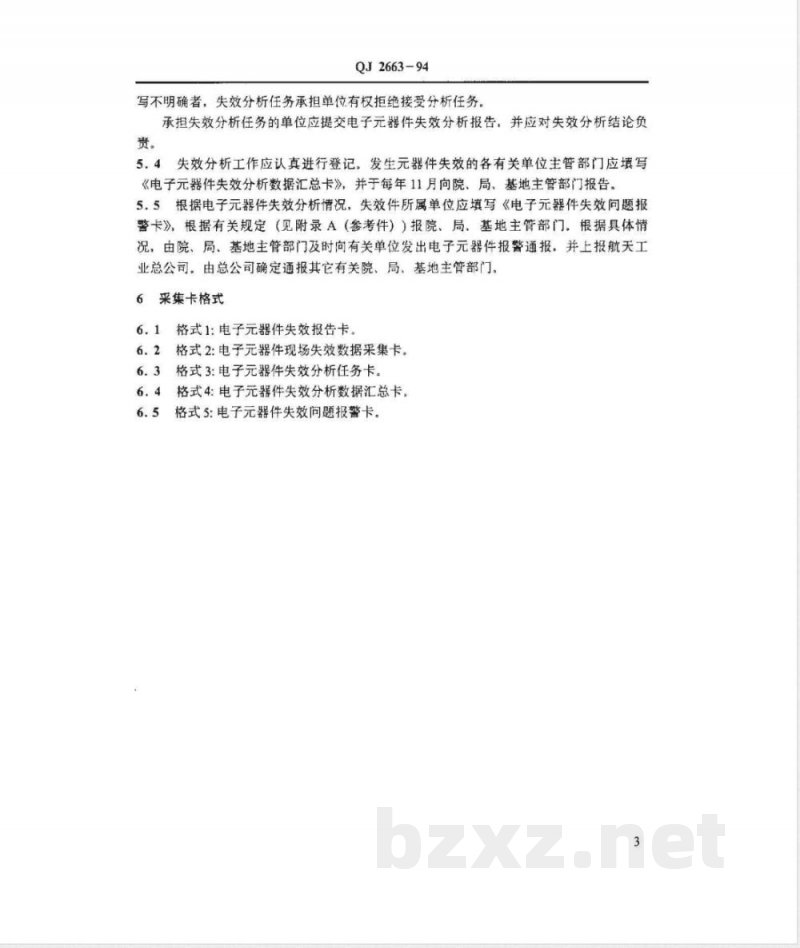

54失效分析工作应认真进行登记。发生元器件失效的各有关单位主管部门应填写《电子元器件失效分析数据汇总卡》，并于每年11月向院、局、基地主管部门报告。5.5根据电子元器件失效分析情况，失效件所属单位应填写《电子元器件失效问题报警卡》，根据有关规定（见附录A（参考件））报院、局、基地主管部门。根据具体情况，由院、局、基地主管部门及时向有关单位发出电子元器件报警通报，并上报航天工业总公司。由总公司确定通报其它有关院、局、基地主管部门。6采集卡格式
6.1格式1：电子元器件失效报告卡6.2格式2：电子元器件现场失效数据采集卡。6.3格式3：电子元器件失效分析任务卡。6.4格式4：电子元器件失效分析数据汇总卡，6.5格式5电子元器件失效问题报警卡3

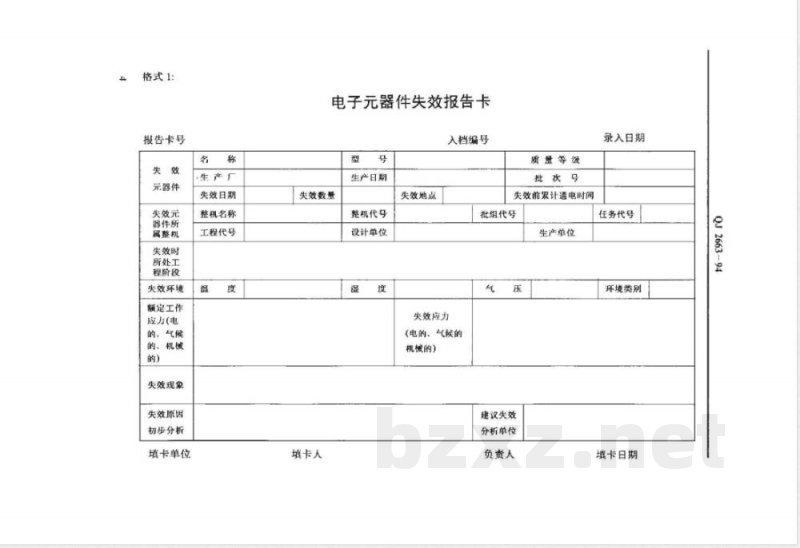

格式1：
报告卡号
元器件
失效元
器件所
属整机
失效时
所处工
程阶段
失效环境
额定工作
应力(电
的、气候
的、机械
失效现象
失效原因
初步分析
填卡单位
生产厂
失效日期
整机名称
工程代号
电子元器件失效报告卡
入档编号
生产日期
失效数量
填卡人
整机代号
设计单位
失效地点
质量等级
批次号
失效前累计通电时间
批组代号
生产单位
失效应力
（电的、气候的
机械的)
建议失效
分析单位
负责人
录入日期
任务代号
环境类别
填卡日期
QJ2663-94
格式2：
采集卡号
元器件
失效分析和结论
批次号
质量等级
批次失效
个别失效
待确定
失效时所属
工程阶段
失效元器件
所属整机
失效环境
填卡单位
尖效原
失效程度
和模式
整机名称
工程代号
(签章)
电子元器件现场失效数据采集卡入档编号
失效日期
固有缺陷失效
程度不明
性能合格
整机代号
设计单位
填卡人
原材料
生产厂
失效数量
轻微失效
部分失效
批组代号
生产单位
失效地点
负责人
误操作
录入日期
生产日期
累计通电时间
完全失效
性能不符
整机要求
具体失效模式
任务代号
环境类别
填卡日期
266394
格式3：
分析任务卡号
任务提出单位
生产厂
失效日期
失效数量
失效环境
失效应力
失效模式
失效元器件
所属整机
QJ2663-94
电子元器件失效分析任务卡
入档编号
任务承担单位
生产日期
质量等级
失效地点
失效前累计工作时间
所属工程
设计单位
元器件失效时所处工程阶段
任务提出单位意见
任务承担单位意见
失效原因初步分析
录入日期
元器件
批组代号
生产单位
(签章）
（签章）
年月日
格式4：
汇总卡号
元器件
型号规格
生产厂
填卡单位（签章）
电子元器件失效分析数据汇总卡所属工程
所属整机
填卡人
入档编号
失效分析结论
负责人
最后处理意见
录入日期
失效件失效分析
号报告编号
填卡日期
QJ2663-94
格式5：
报警卡号
元器件
失效元
器件所
属整机
失效时
所处工
程阶段
失效环境
额定工作
应力(电
的、气候
的、机板
失效分析
最后处理
填卡单位
生产厂
失效日期
整机名称
工程代号
电子元器件失效问题报警卡
入档编号
生产日期
失效数量
填卡人
整机代号
设计单位
失效地点
质量等级
批次号
失效前累计通电时间
批组代号
生产单位
失效应力
（电的、气候的
机械的）
负责人
录入日期
任务代号
环境类别
失效分析
填卡日期
QJ266394
失效分析一般要求
QJ2663-94
附录A
电子元器件失效分析及质量反馈管理规定(参考件)
所有电子元器件在各工程阶段中的失效，都必须由本单位元器件质量控制部门组织进行失效分析。
A1.2电子元器件失效分析，必须按QJ2145要求提交总公司、院失效分析中心或经上级主管部门认可的具有失效分析能力的单位进行。A1.3对专用电子元器件进行失效分析时，设计单位或任务提出单位应提供电路图和主要参数值。
A1.4为满足航天型号研制需要，失效分析单位一般情况应于五天内（紧急情况应于二天内）提出失效分析结论，应于十天内（紧急情况应于六天内）提交失效分析报告。失效分析单位应对失效分析结论负责。A1，5一般情况失效件由失效分析单位做统一编号存档备查。失效件与未失效件要严格区分保管。
A2失效分析一般程序
A2.1核对失效件与《电子元器件失效分析任务卡》的一致性：A2.2对失效件进行测试，需要时用照相方法记录其失效特征，对有可能因漏气造成失效的失效件要进行检漏。A2.3
A2.4在怀疑失效件内部有多余物或对失效件内部结构不甚了解时，用X光照相了解失效件内部情况。
A2.5需要时对失效件进行解剖。解剖不应引进新的失效模式，解剖前应通知失效件生产厂来人共同分析。
A2.6需要时可对失效件进行理化分析或其它方面的分析。A2.7必要时或判定为批次性质量间题时，由院、局、基地元器件质量主管部门和有关专家共同研究确定，做出失效分析结论，A28失效分析结束后应写出失效分析报告。失效分析报告的内容包括a。失效分析任务来源（必须附有《电子元器件失效分析任务卡》）；b.失效件情况：
c.失效分析过程
d，失效模式、失效机理及其有关测试数据、照片等；9
QJ2663-94
e。失效分析结论（必须指明失效性质，是偶然失效、批次性失效、从属失效等)；f.根据失效分析结论提出处理意见和建议：g，参加分析的人员；
h，分析使用的仪器设备；
i.其它。
A3质量反馈一般要求
A3.1一般要求由失效件所属整机设计和生产单位的电子元器件质量主管部门根据失效分析报告研究处理，属批次性失效报院、局、基地主管部门审定，重大问题的处理需经型号总师批准。
A3.2应将失效元器件的《失效分析报告》上报院、局、基地主管部门，同时根据失效原因分别向有关单位进行质量反馈。A3.2，1批次性失效应向下述单位反馈：a：整机设计单位；
b，整机生产单位；
e：失效件生产厂。
A3.2.2个别失效应向下述单位反馈a.整机设计单位；
b，整机生产单位。
A3.2.3设计选用不当引起的失效应向下述单位反馈：整机设计单位。
A3.2.4工艺操作不当引起的失效应向下述单位反馈：a，整机生产单位；
b．整机设计单位。
A3.2.5从属失效应向下述单位反馈：整机设计单位
A3.3主管部门的责任：
A3.3.1院、局、基地主管部门负责电子元器件失效分析与失效处理的技术管理工作。
A3.3，2根据失效件问题情况，及时组织协调研究电子元器件失效问题，并及时向有关单位发出电子元器件报警通报。10
