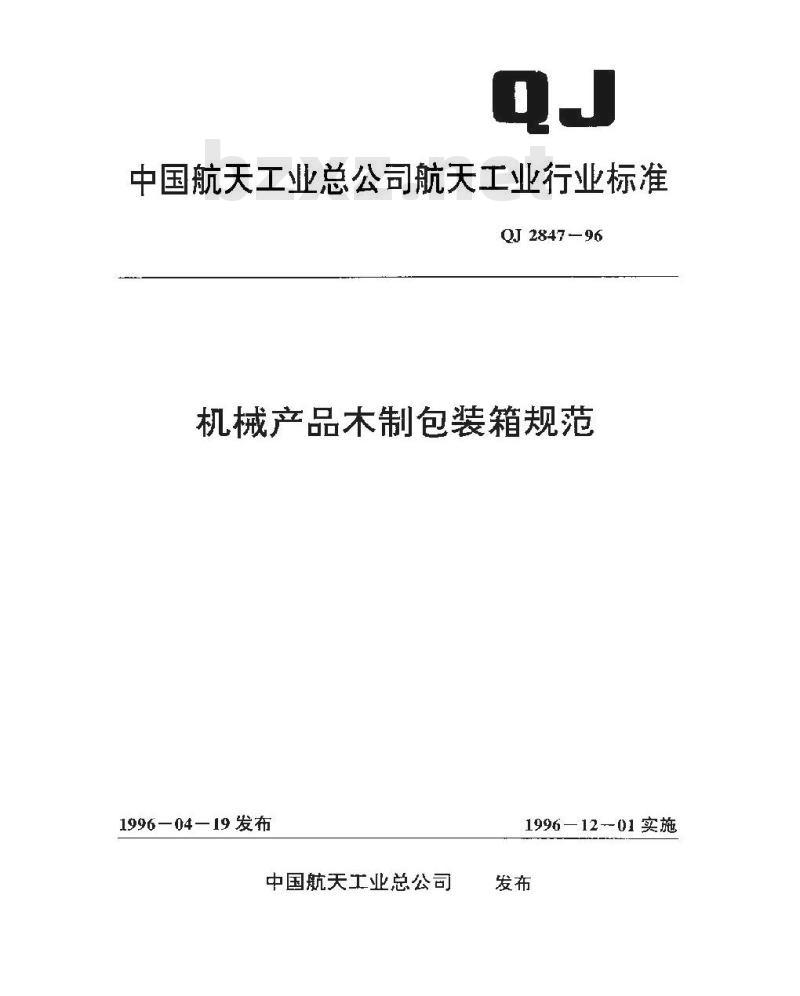

【航天工业行业标准(QJ)】 机械产品木制包装箱规范

中国航天工业总公司航天工业行业标准QJ 2847—96
机械产品木制包装箱规范
1996—04—19发布
中国航天工业总公司
1996—12－01 实施　

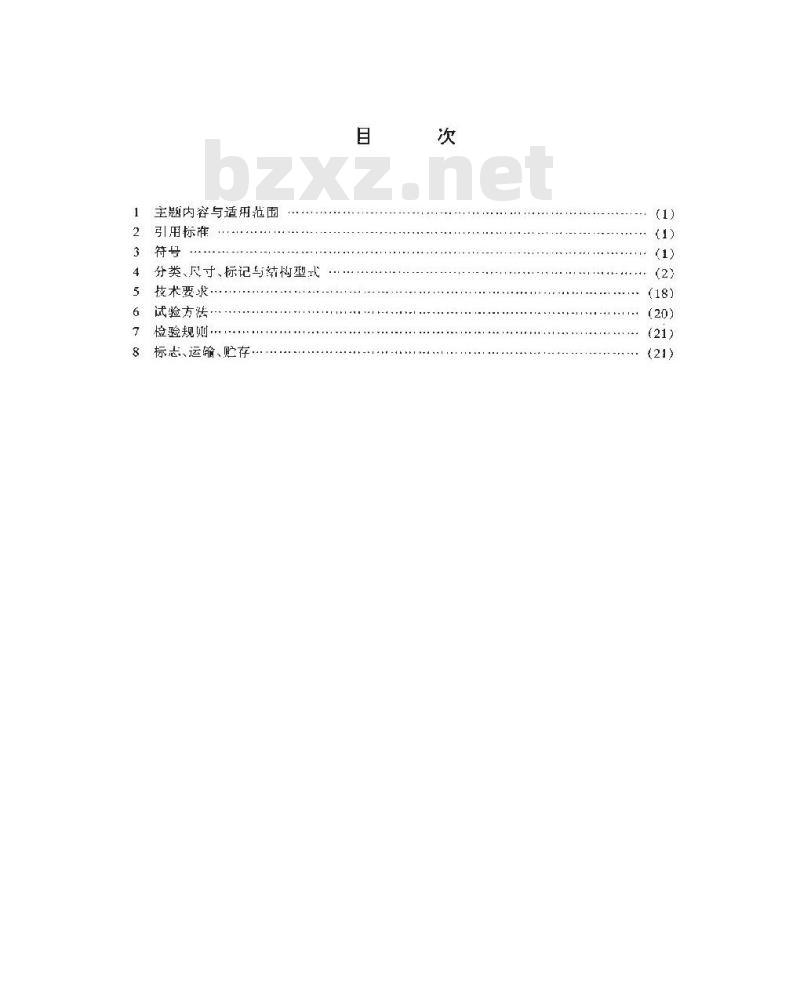

主题内容与适用范围
引用标滩
分类、尺寸、标记与结构型式
技术要求·
试验方法
检验规则，
标志、运输、贮存·

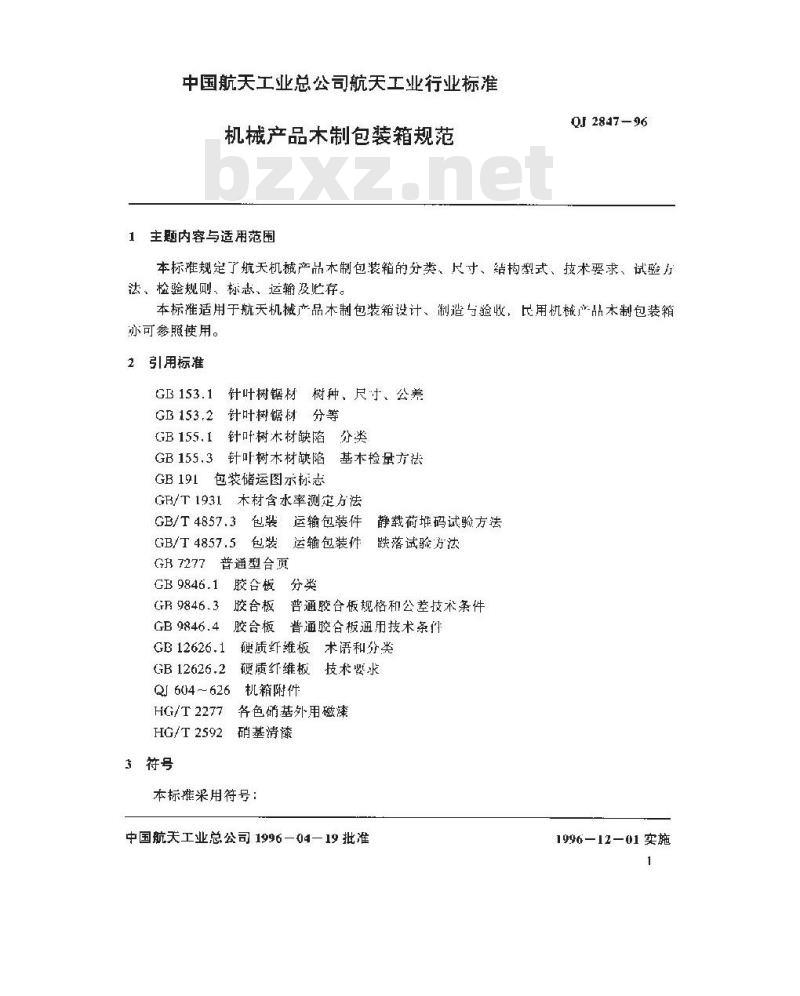

中国航天工业总公司航天工业行业标准机械产品木制包装箱规范
1主题内容与适用范围
QJ 2847-96
本标准规定了航天机械产品木制包装箱的分类、尺寸、结构型式、技术要求、试验方法、检验规则、标志、运输及忙存。本标准适用于航天机械产品木制包装箱设计、制造与验收，民用机械产品木制包装箱亦可参照使用。
引用标准
GB153.1针叶树锯材树种、尺寸、公差GB153.2针叶树锯材分等
GB155.1针叶树木材缺陷分类
GB155,3针叶树木材缺陷基本检量方法GB191包装储运图示标志
GB/T1931木材含水率测定方法
GB/T 4857.3包装运输包装件
GB/T 4857.5
GB 7277
包装运输包装件
普通型台页
GB 9846.1
GR 9846.3
胶合板分类
静载荷堆码试验方法
跌落试验方法
胶合板
菩通胶合板规格和公差技术条件GB 9846.4
胶合板普通胶合板通用技术条门GB 12626.1
GB 12626.2
QJ 604 ~ 626
HG/T 2277
HG/T 2592
3符号
硬质纤维板术语和分类
硬质纤维板技术婴求
机箱附件
各色硝基外用磁漆
硝基清漆

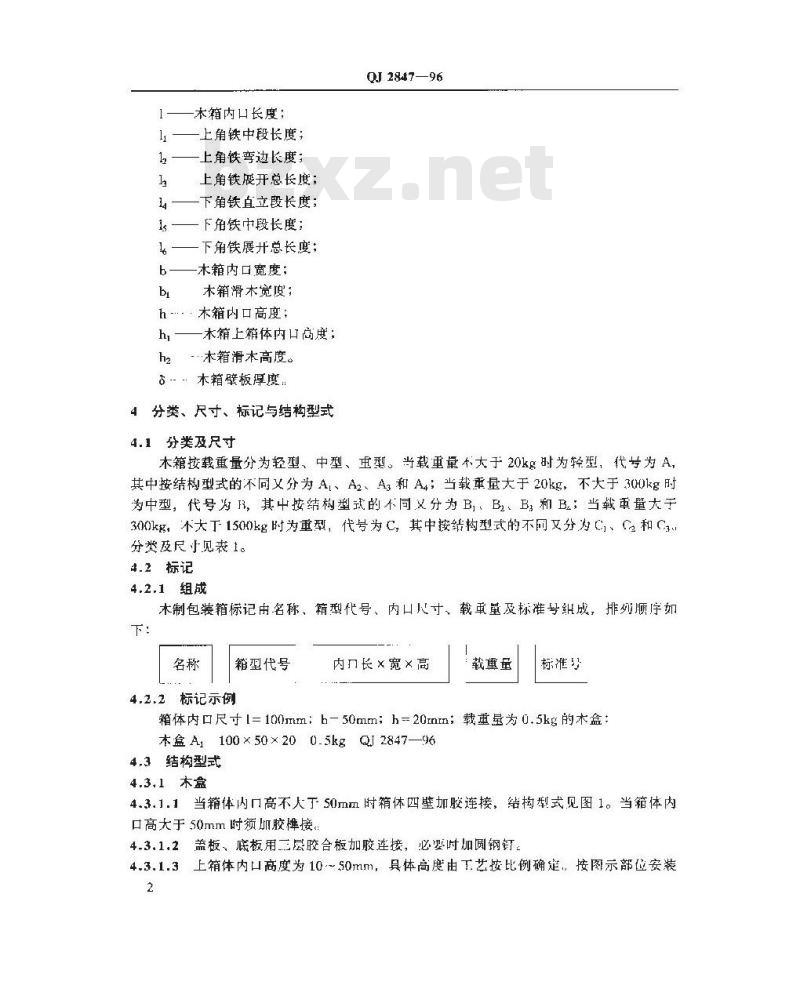

本标雄采用符号：
中国航天工业总公司1996—04—19批准1996—12—01实施
本箱内口长度；
上角铁中段长度；
上角铁弯边长度：
上角铁度开总长度：
下角铁直立段长度；
下角铁中段长度；
一下角铁展开总长度；
木箱内口宽度；
木箱滑木宽度；
h 木箱内口高度；
木箱上箱体内口高度；
·木箱滑本高度。
木箱壁板厚度.
分类、尺寸、标记与结构型式
分类及尺寸
QJ 2847—96
木箱按载重量分为轻型、中型、重型。当载重量不大于20kg时为轻型，代号为 A,其中按结构型式的不同又分为A,、A2、A3和A4当载重量大于 20kg，不大于 300kg时为中型，代号为R，其中按结构型式的不同文分为B，B，B，和B；当载量大于300kg，不大下1500kg时为重型，代号为C，其中按结构型式的不同又分为，C和C分类及尺于见表1。
4.2标记
木制包装箱标记由名称、箱型代号、内口儿寸、载再量及标准号组成，排列顺序如下：
箱型代号
4.2.2标记示例
内门长×宽×高
载重量
标准号
箱体内口尺寸[=100mm：b-50mim；h=20rnrn；载重量为0.5kg的木盒：本盒 A, 100 ×50× 200.5kgQJ 2847—964.3结构型式
4.3.1木盒
4.3.1.1当箱体内口高不人于50mm时箱体四壁加胶连接，结构型式见图1。当箱体内口高大于50mm时须加胶样接：
4.3.1.2盖板、底板用三层胶合板加胶连接，必要时加圆钢钉。4.3.1.3上箱体内口高度为10～50mm，具体高度由T艺按比例确定，按图示部位安装2
附件，位置及规格由工艺确定。结构型式

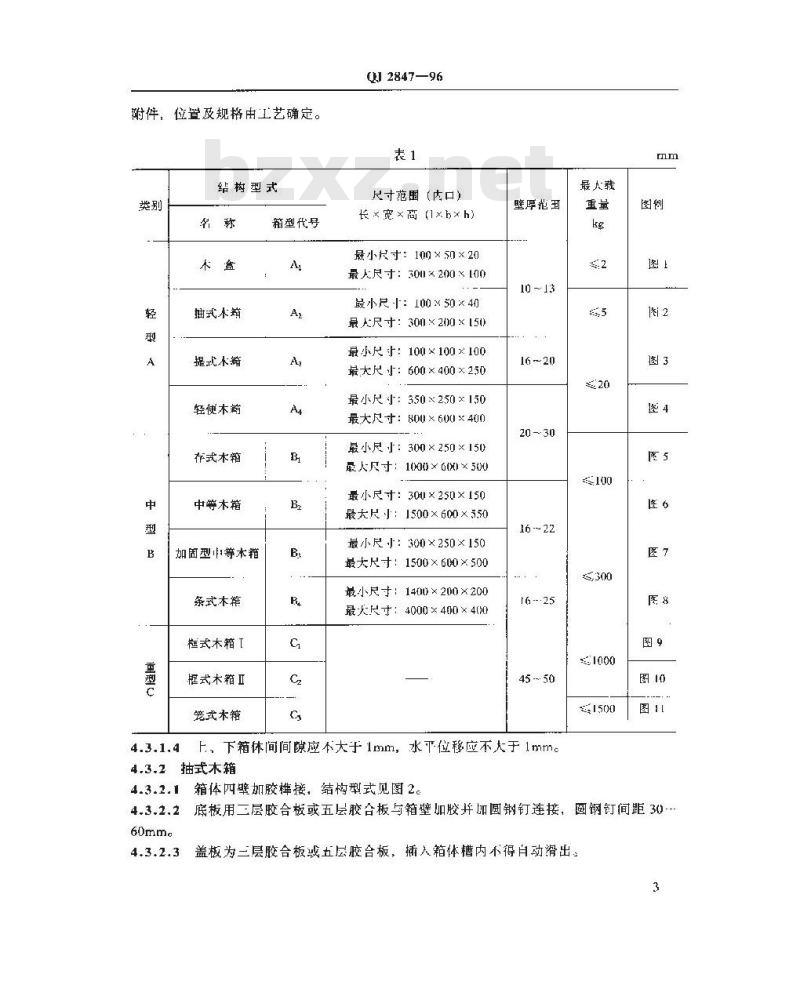

画型C
抽式木箱
提式木籍
轻便木筠
存式木箱
中等木箱
加固型中等木箱
条式木箱
框式木箱 T
握式木箱Ⅱ
笼式木籍
箱型代号
QI2847—96
尺寸范围 (内口)
长×宽×商(1xbxh)
最小尺寸：100×50×20
最尺寸：300×200×100
最小尺:100×50 ×40
最尺寸：300×200×150)
最小尺寸：100×100×100
最尺寸：600×400×250
最小尺寸：350×250×150
最大尺寸：800× 600×400
最小尺寸：300×250×150
最尺寸：1000×600×500
量最小尺寸：300×250×150
最大尺寸：1500×600×5.50
最小尺寸：300×250×150
最大尺寸:1500× 600×500
最小尺寸：1400×200×200
最天尺寸：4000×400×400
壁厚范虱
10 ~ 13
16～20
20--30
16--·25
45-·50
上，下箱体间间隙应不大于1mm，水平位移应不大于1mme4.3.2抽式木箱
箱体四壁加胶样接，结构型式见图2。最人载
4.3.2.2底板用二层胶合板或五层胶合板与箱壁加胶并加圆钢钉连接，圆钢钉间距3060mme
盖板为三层胶合板或五层胶合板，插入箱体槽内不得自动滑出。4.3.2.3
4.3.3提式木箱
QI2847—96Www.bzxZ.net
4.3.3.1箱体四壁加胶棒接，结构型式见图3.4.3.3.2盖板，底板用五层胶合板加胶并加网钢钉连接，圆钢订间距为50100mm4.3.3.3上箱体内口高度为25～50mm，其体高度由工艺按比例确定，按图示部位安装附件，位肾及规格山工艺确定：4.3.3,4上、下箱体间间隙及水平位移应不大于1mm。ore
4.3.4轻便木箱
Q1 284796
4.3.4.1箱壁及底板、盖板为骨架条采用二分之：-刻门加胶并加圆钢钉连接，内衬3～4mm厚的纤维板，骨架条厚度为20--30mmm，宽度为30～50mm。结构型式见图4。4，3.4.2木提手应加胶并加圆钢西定，圆钢钉长度50～6mm，钉尖露出部分要盘实。4,3.4,3根据载重情况，适当增烟两根滑木。5
QJ 2847—96
4.3.5存式本箱
01 284796
箱体全部加圆钢钉连接，帮条厚度20~30mm，宽度40-50mm，结构型式见图4.3.5.1
木提手应加胶并加网钢钉固定，圆钢订长度50)mm，数量由工艺决定。A
toxds9
4,3,6中等木箱
4.3.6.1箱体各板平拼胶合，四壁加胶梯接。结构型式胆图6。4.3.6.2盖板、底板加胶并加圆钢钉连接，圆钢钉间距50~150mm，视木箱大小确定，4.3.6.3上、下箱体间隙及水平位移见表2。4.3.6.4上箱体内口高度30～80mm，视.木箱大小由T艺按虑例确定。4.3.6.5按图示部位安装附件。当箱内口宽度人-1或等于500mm时，两侧各装两个提于，采用螺栓画定时，箱内加金属衬板，螺栓突出衬板不高于3mm，当内口长度大于1000mm时，箱内两侧各装一个限制器。7
内口尺寸
4.3.7加固型中等木箱
O 284796
上箱体与下箱体间隙改求平位秘2
4.3.7.1上、下箱体的型式同4.3.6.14.3.6.4，结构型式见图7。4.3.7.2按图7安装角铁。上角铁见图7—1；下铁见图7—2。4.3.了.3接图7所示安装附件。
4.3.7.4当木箱内门长度人了1000mm时应增切只合页；大于1300mm时应增加一根滑木。
QI 2847--96
~02岁
8145 ~60
QJ 2847—96
et=6+2s
145~60 1 45~6018
=2,+20
图 7—1
Pa=d+h-
