【国家标准(GB)】 电话机频率响应

中华人民共和国国家标准
电话机频率响应
Frequency response of telephone set621.395.72
.018.4
GB636286
本标准适用于普通磁石、共电、自动电话机。可作为设计、生产、使用和管理部门鉴定、检查产品质量的依据。

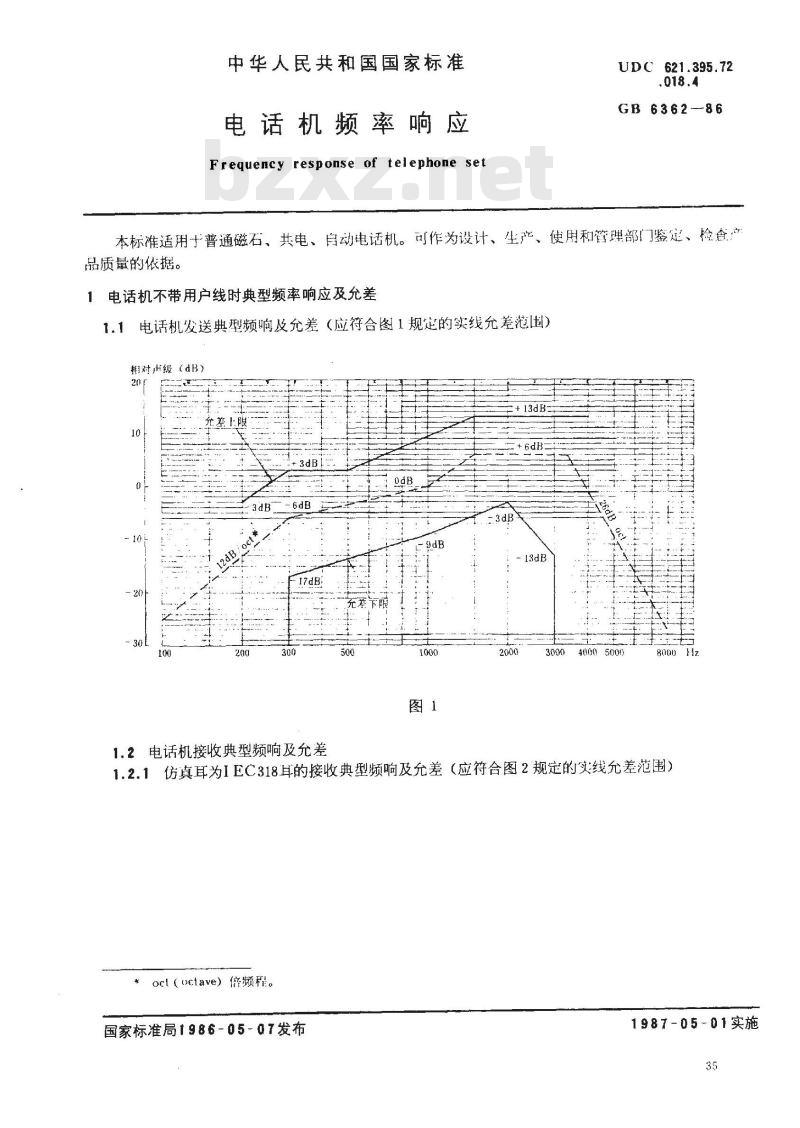

电话机不带用户线时典型频率响应及允差电话机发送典型频响及允差（应符合图1规定的实线充差范围）1.1
相对卢级（&B）
充差上限
充卡限
40005000
8000Hz
1.2电话机接收典型频响及充差
1.2.1仿真耳为1EC318耳的接收典型频响及允差（应符合图2规定的实线允差范围）ocl（(tiave）倍频程。
国家标准局1986-05-07发布
1987-05-01实施
相对声级（dB）
GB 6362-86
1-10dB
t8,sdp
40005000
1.2.2仿真耳为勃朗耳的接收典型频响及允差（应符合图3规定的实线允差范围）相对声级（dB）
流差1限
主要测量仪器和设备要求
2.1扫频信号发生器
扫频范围：200～4000Hz；
充筹下限
40005000
GB 6362--86
扫频周期：每秒---循环，按2004000-→200Hz*括频规律：近似于以10为底的对数式，频响不均匀度：200～4000Hz在±0.2dB内（以1000Hz为基准），频率刻度误差：在±2%范围内；输出阻抗：600±129纯阻，
输出电平：6009终接负载上-10.9dBV。电平表
频响范围：
200~4000Hz
输人阻抗：
600±122纯阻
dB刻度；
刻度规律：（
测量范围：应能满足测量要求，精度等级：不低于2.5级。

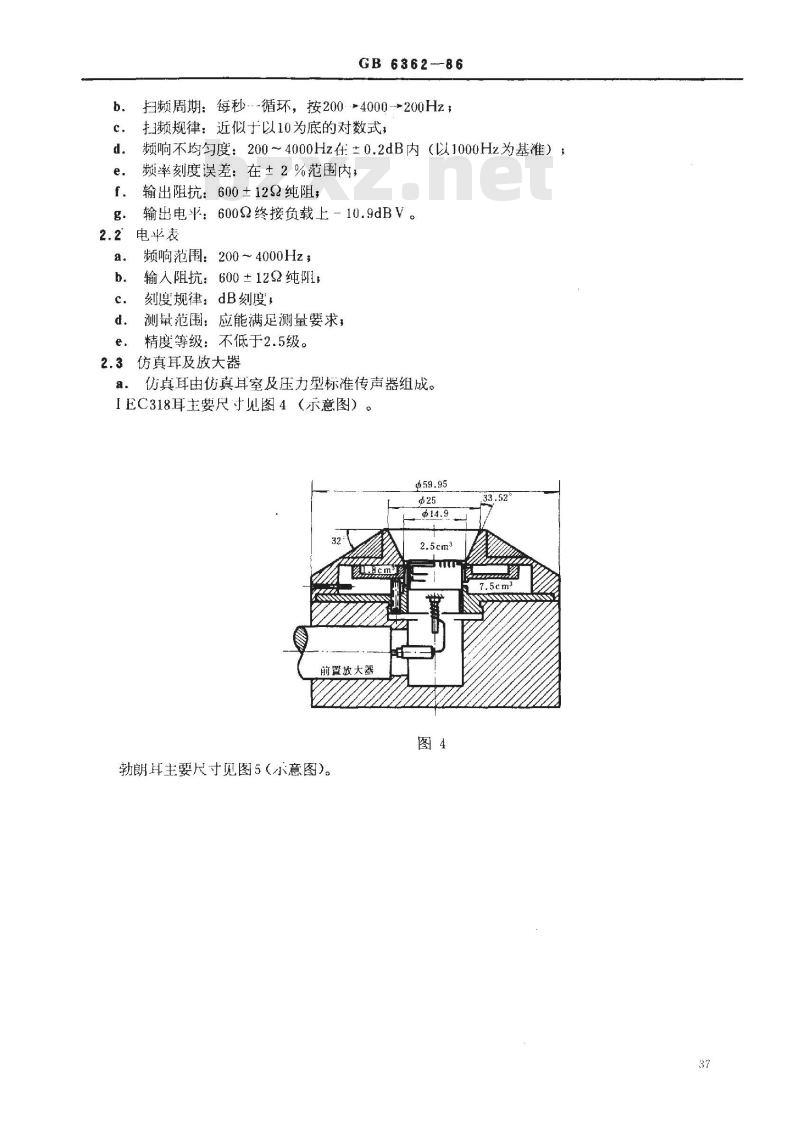

2.3仿真耳及放大器
仿真耳由仿真耳室及压力型标准传声器组成。a.
1EC318耳主要尺寸见图4（示意图）。#59.95
前置放大器

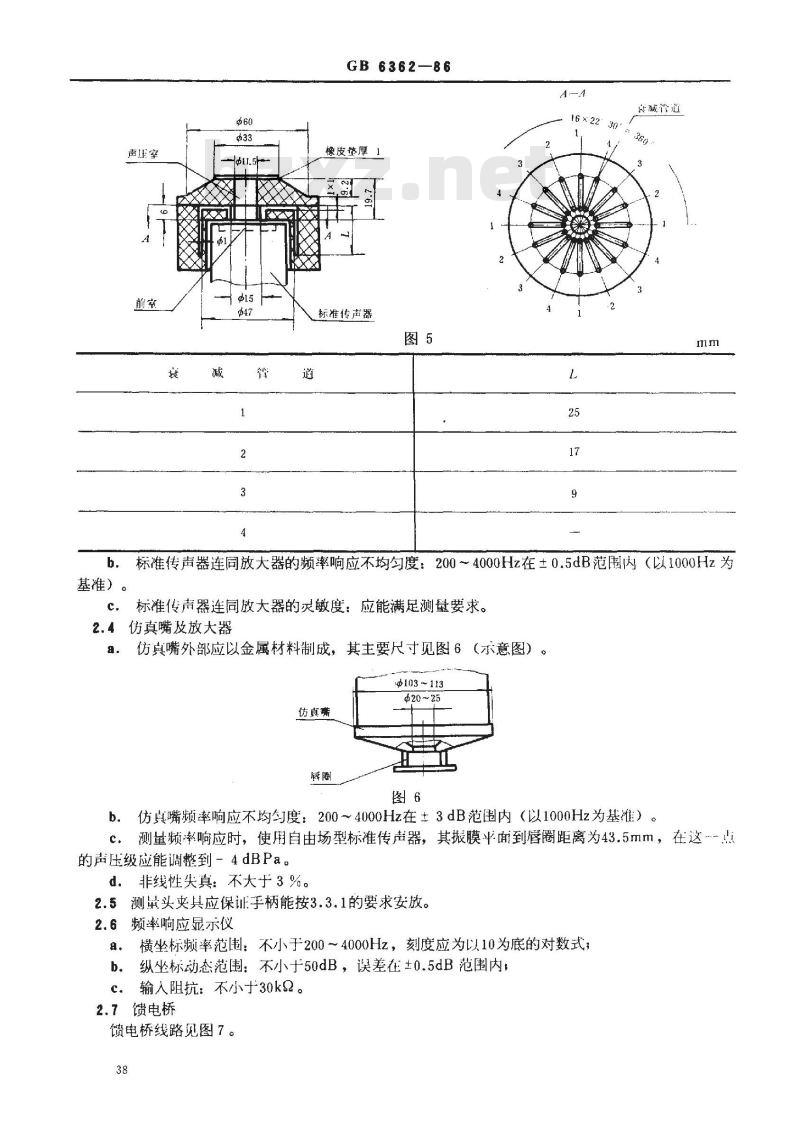

勃朗耳主要尺寸见图5（小意图）。33.52
声压室
GB 6362—86
橡皮垫厚1
标准传声器
b，标准传声器连同放大器的频率响应不均匀度：200～4000Hz在±0.5dB范围内（以1000Hz为基准）。
c．标准传声器连同放大器的灵敏度：应能满足测量要求。2.4仿真嘴及放大器
仿真嘴外部应以金属材料制成，其主要尺寸见图6（示意图）α8
0103-113
420~25
仿真嘴
b仿真嘴频率响应不均匀度：200～4000Hz在±3dB范围内（以1000Hz为基准）。测量频率响应时，使用自由场型标准传声器，其膜平面到唇圈距离为43.5mm，在这点C
的声压级应能调整到－4dBPa。
d．非线性失真：不大于3%。
2.5测量头夹具应保证手柄能按3.3.1的要求安放。2.6频率响应显示仪
横坐标频率范围：不小于200～4000Hz，刻度应为以10为底的对数式；a.
纵坐标动态范围：不小于50dB，误差在±0.5dB范围内b.
c。输人阻抗：不小于30k2。
2.7馈电桥

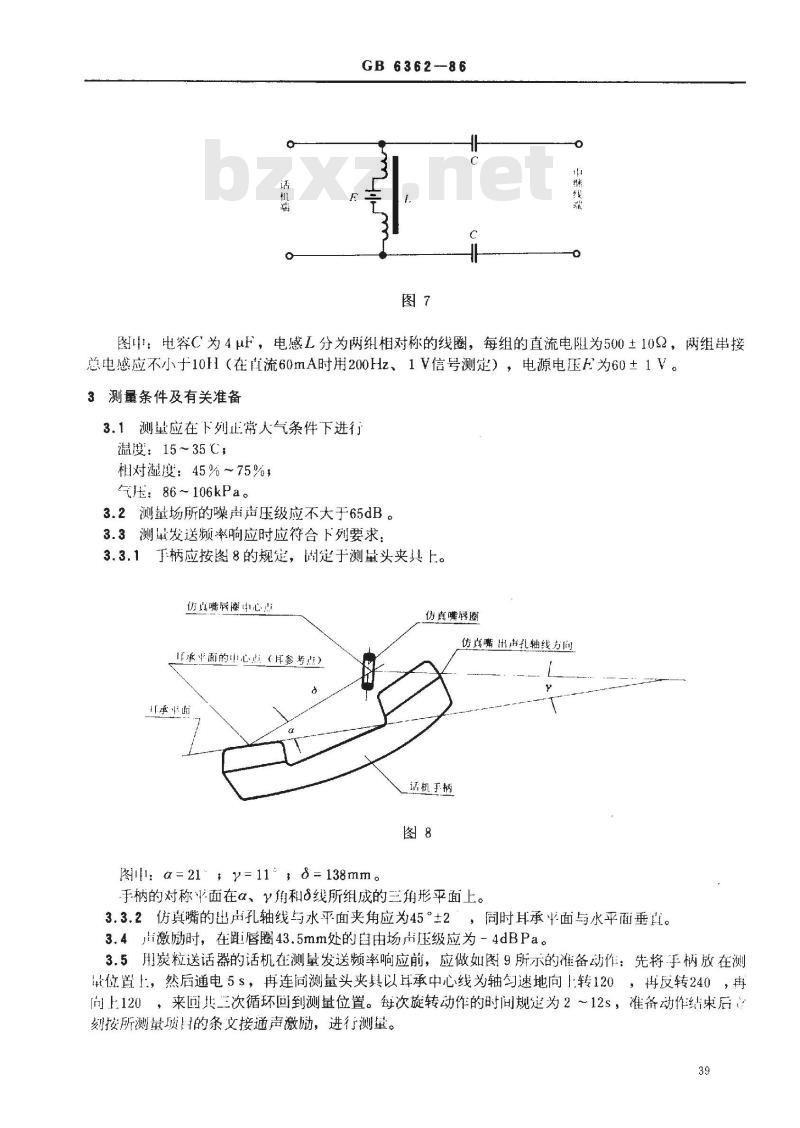

馈电桥线路见图7。
话机端
GB 6362-86
中继线端
图中：电容C为4μF，电感L分为两纠相对称的线圈，每组的直流电阻为500土10Q，两组串接总电感应不小于10H（在直流60mA时用200Hz、1V信号测定），电源电压F为60±1V。3测量条件及有关准备
3.1测量应在下列正常大气条件下进行温度：15～35℃；
相对湿度：45%~75%，
气压：86～106kPa。
3.2测量场所的噪声击压级应不大于65dB。3.3测量发送频率响应时应符合下列要求：3.3.1手柄应按图8的规定，固定于测量头夹具上。仿真嘴展圈中心点
工承中面的中心点（耳参考点）承华面
图|l:α=21~；y=11~，8=138mm。仿真嘴厅圈
仿真嘴出声孔轴线方间
话机手柄
手柄的对称平面在α、角和线所组成的三角形平面上。3.3.2仿真嘴的出声孔轴线与水平面夹角应为45°±2，同时耳承半面与水平面垂直。3.4j激励时，在距唇圈43.5mm处的自由场声压级应为-4dBPa。3.5用炭粒送话器的话机在测量发送频率响应前，应做如图9所示的准备动作：先将手柄放在测量位置上，然后通电5s，再连同测量头夹具以耳承中心线为轴匀速地向上转120，再反转240，再向上120，来回共二次循环回到测量位置。每次旋转动作的时间规定为2～12s，准备动作结束后刻按所测量项目的条文接通声激励，进行测量。39
GB 6362—86
受话器
送话器
3.6有条件时应采用电动机驱动进行准备动作。4测量方法
4.1发送频率响应的测量
4.1.1测量磁石、共电、自动话机时按图10进行。扫频信号
发生器
仿真嘴
及放大器
注：测鼠磁石话机时，不包括馈电桥。40
被测话机
馈电桥
凝响显尔仪
电华表
记录仪
4.1.2按3.5进行准备动作。
GB6362—86
4.1.3接通声激励后的第20±1s，将仿真嘴处于2.4中1c状态，并迅速描绘频率响应曲线，可用记求仪直接记求。记求仪的笔速为315mm/s（100mm纸宽），纸速为10mm/s。下限频率为50Hz。4.1.4测量结果充许按输入信号的波动情况逐点修正。4.2接收频率响应的测量
4.2.1测量磁行、其电、自动话机时按图11进行。频响显示仪
出华装
频信号
发生器
馈电桥www.bzxz.net
注：测量磁石话机时，不包括馈电桥。被测话机
4.2.2测量时手柄耳承应紧贴仿真耳，防止造洲漏。仿真耳
及放大器
记录仪
4.2.3描绘频率响应曲线，可用记求仪直接记求。记求仪的笔速为315mm/s（100mm纸宽），纸速为10mm/s。下限频率为50Hz。
附加说明：
本标准出中华人民共和国邮电部提出，由邮电部邮电工二业标准化研究所归口。本标准邮电部第一研究所、电工业部上海电讯器材！‘起草。本标准主要起草人曹梅杰、陈复。41
