【国家标准(GB)】 电气器件的标准数据素类型和相关分类模式 第1部分：定义——原则和方法

ICS31.020

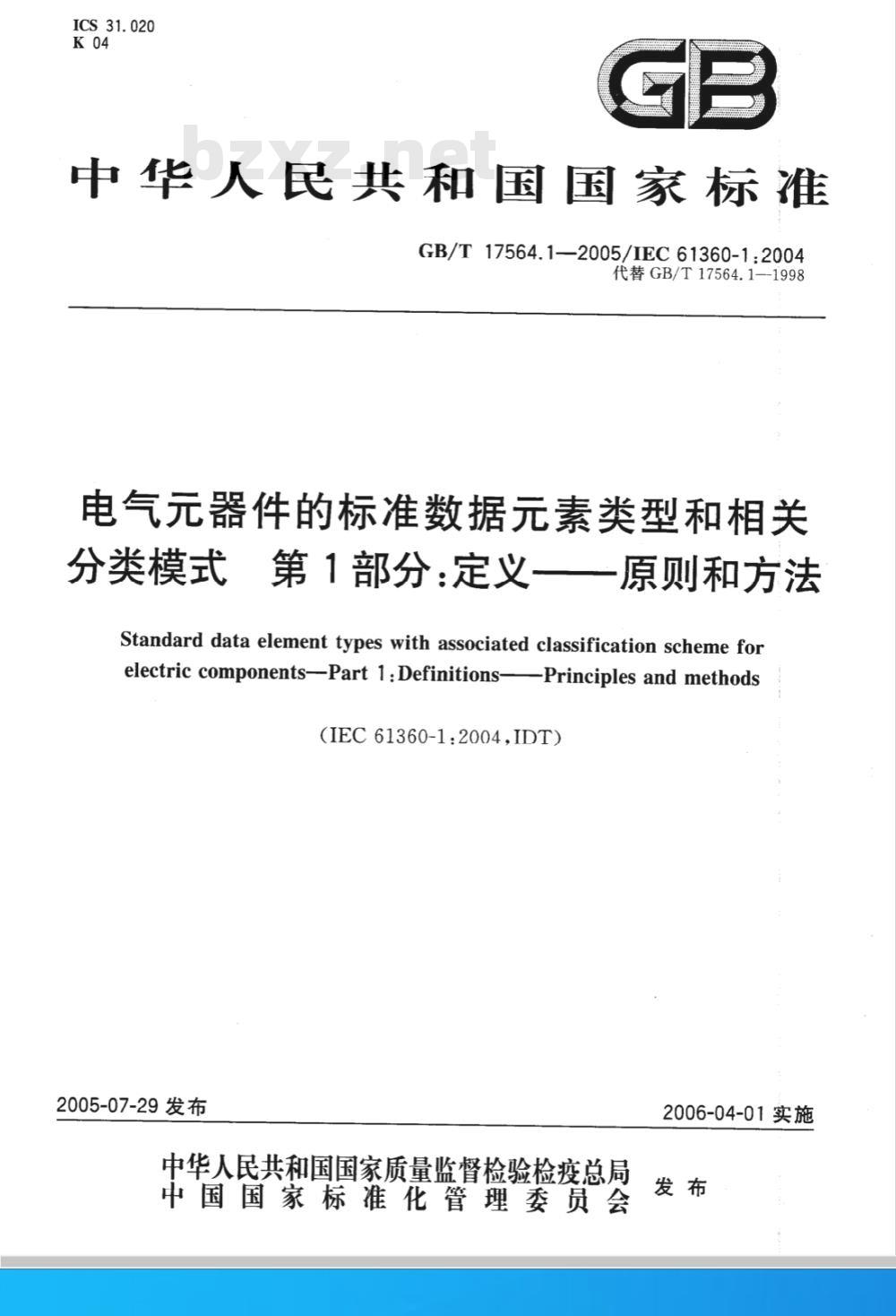

中华人民共和国国家标准　
GB/T 17564.1—2005/IEC 61360-1:2004代替GB/T17564.1-1998
电气元器件的标准数据元素类型和相关分类模式　第1部分:定义一原则和方法　Standard data element types with associated classification scheme forelectric components--Part 1:Definitions--Principlesandmethods
(IEC61360-1:2004,IDT)
2005-07-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

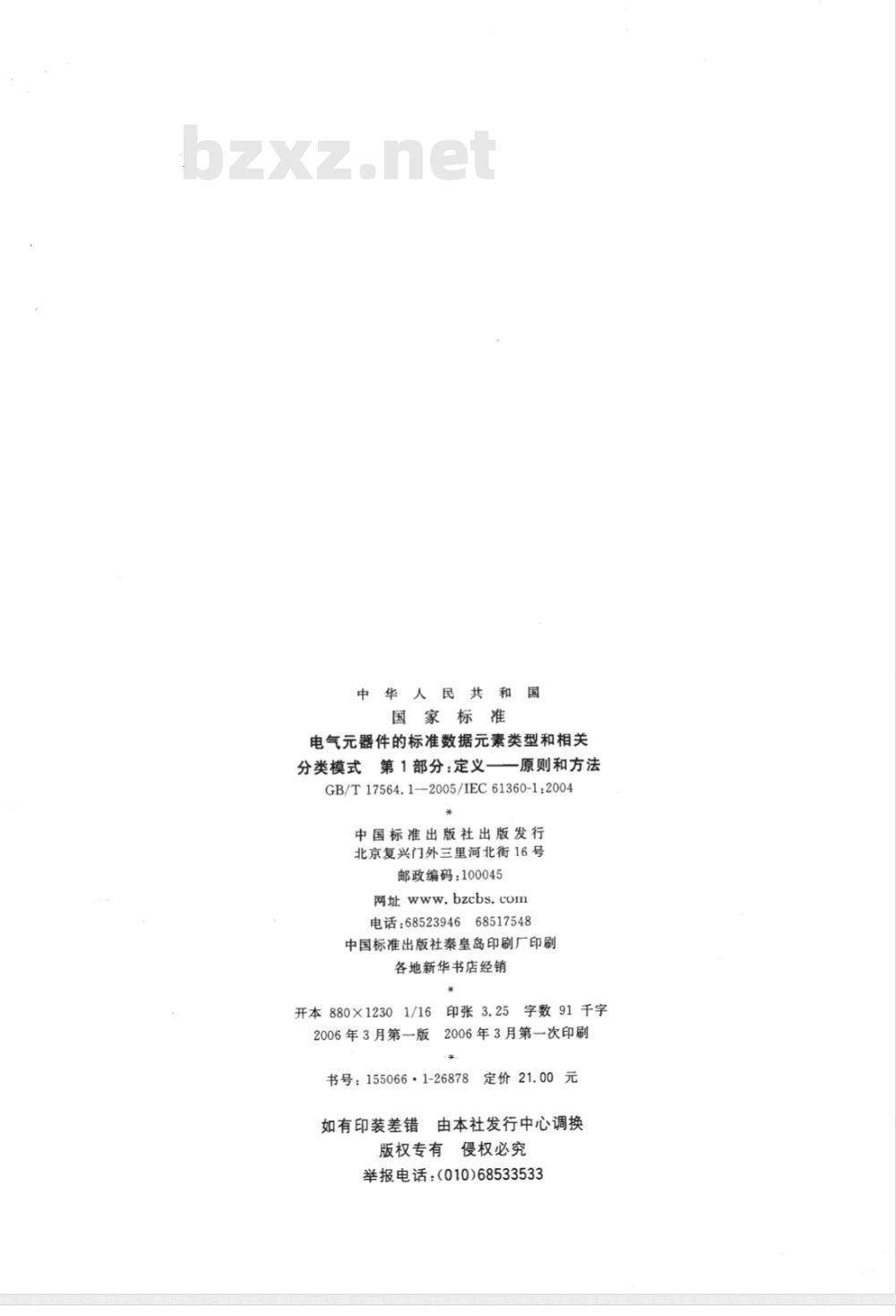

中华人民共和
国家标准
电气元器件的标准数据元素类型和相关分类模式第1部分：定义
一原则和方法
GB/T17564.1-2005/IEC61360-1:2004*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张3.25字数91千字
开本880×12301/16
反2006年3月第一次印刷
2006年3月第一版
书号：155066·1-26878定价21.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533

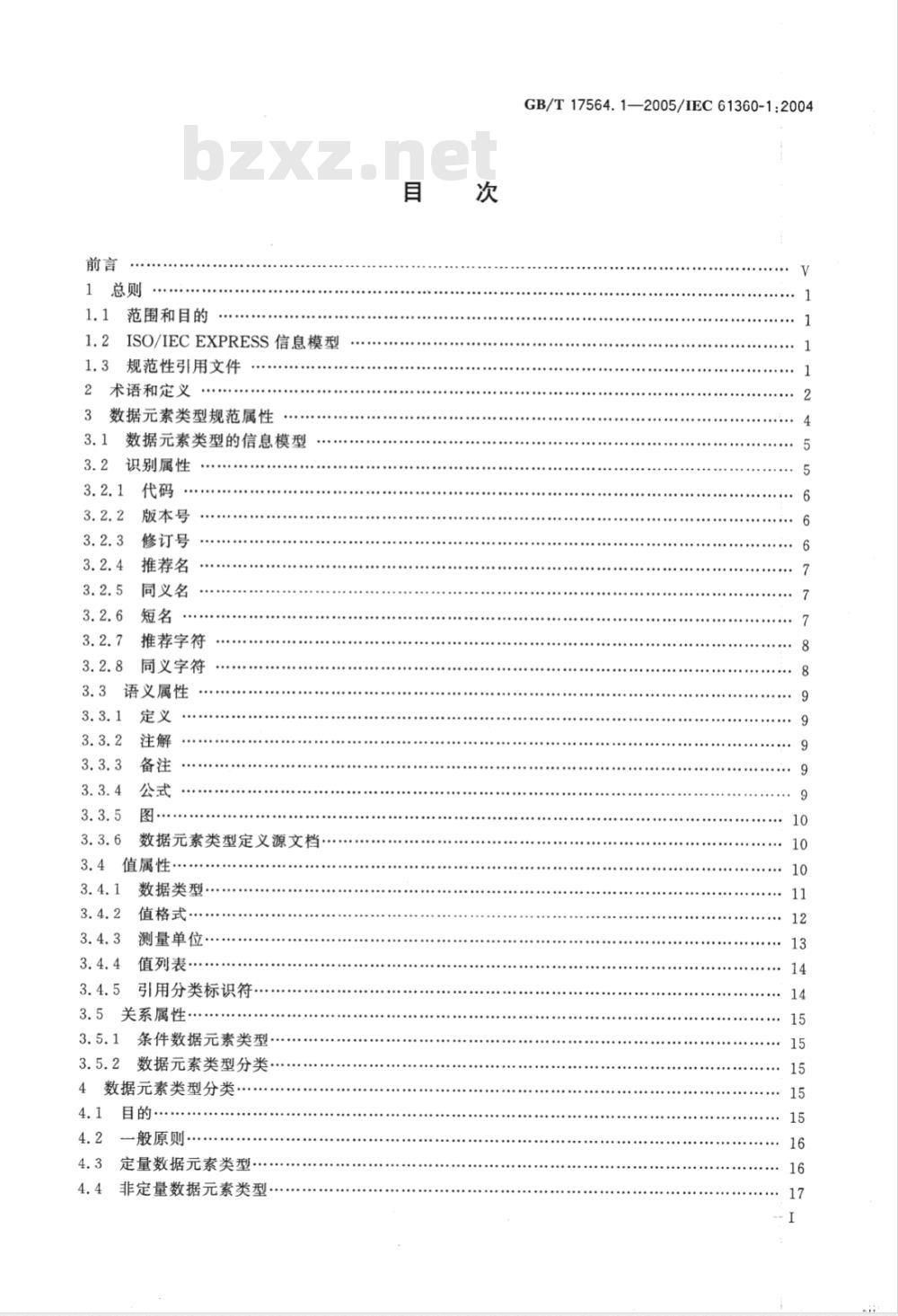

1总则
1.1范围和目的
1.2ISO/IECEXPRESS信息模型
1.3规范性引用文件
2术语和定义
3数据元素类型规范属性
3.1数据元素类型的信息模型
3.2识别属性
版本号
修订号
推荐名
同义名
推荐字符
同义字符
3.3语义属性
数据元素类型定义源文档·
3.4值属性
数据类型
值格式
测量单位：
值列表
3.4.5引用分类标识符
3.5关系属性…·
3.5.1条件数据元素类型
3.5.2数据元素类型分类
4数据元素类型分类
一般原则·
4.3定量数据元素类型
4.4非定量数据元素类型·
GB/T 17564.1—2005/IEC 61360-1:200410

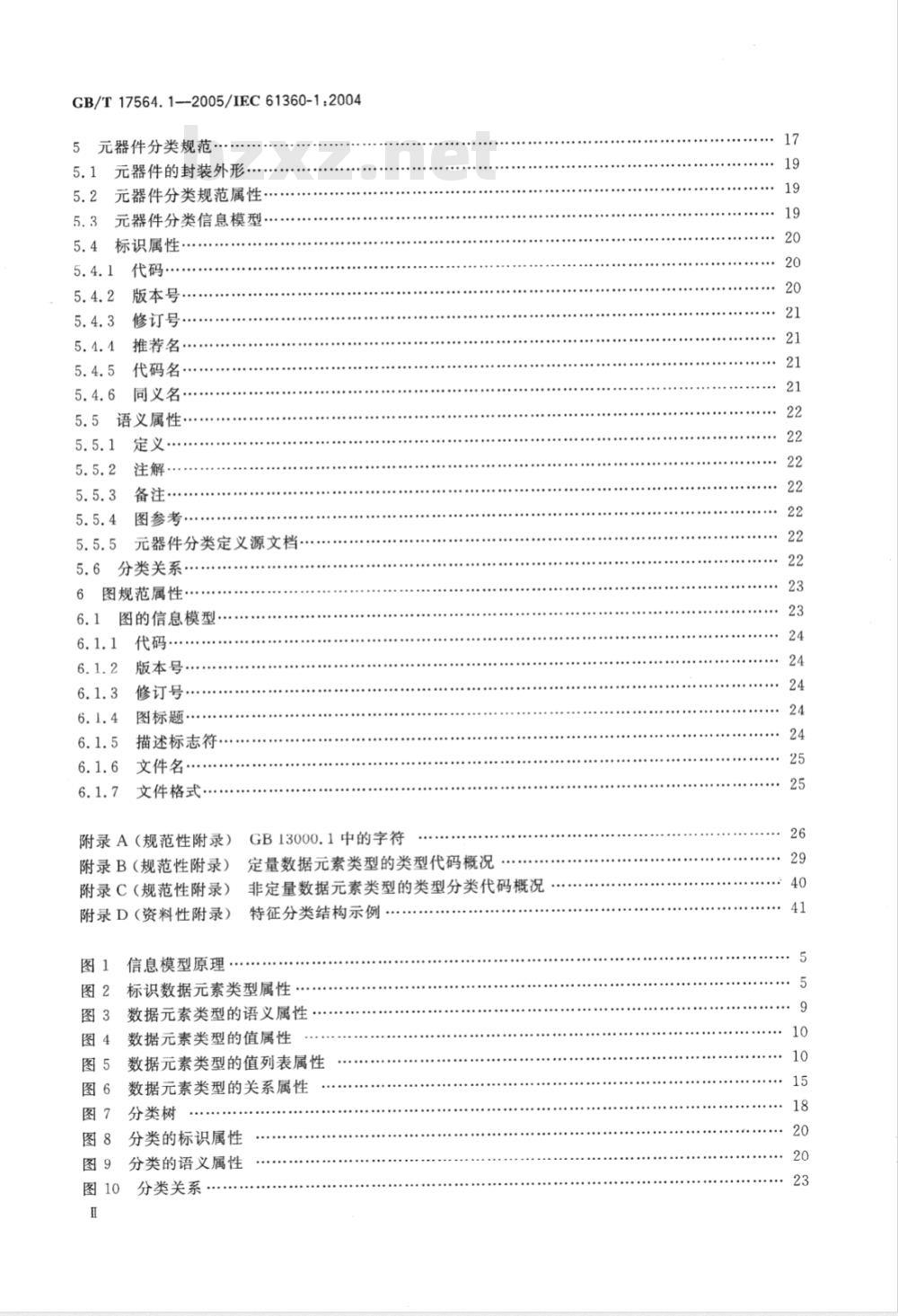

GB/T17564.1-2005/IEC61360-120045元器件分类规范
元器件的封装外形.
元器件分类规范属性·
元器件分类信息模型…
标识属性·
版本号
修订号…
推荐名…
代码名·
同义名·
语义属性·
定义…
备注·
图参考·
元器件分类定义源文档….
5.6分类关系·
6图规范属性……·
6.1图的信息模型·
代码…
版本号：
修订号…
图标题
描述标志符
6.1.6文件名·
文件格式：
附录A（规范性附录）
GB13000.1中的字符
附录B（规范性附录)
附录C（规范性附录）
附录D(资料性附录）
信息模型原理
定量数据元素类型的类型代码概况非定量数据元素类型的类型分类代码概况特征分类结构示例
标识数据元素类型属性·
数据元素类型的语义属性
数据元素类型的值属性
数据元素类型的值列表属性
数据元素类型的关系属性
分类树
分类的标识属性
分类的语义属性
分类关系
图的标识属性
表1数据元素类型属性列表.
表2字符转换..
表3数据元素类型主类和分类概况表 4分类属性列表
表5图属性列表
00组—00平面
GB/T17564.1—2005/IEC 61360-1:200423
GB/T17564.1—2005/IEC61360-1:2004GB/T17564《电气元器件的标准数据元素类型和相关分类模式》分为5个部分：第1部分：定义——原则和方法；第2部分：EXPRESS字典模式；
第3部分：维护和认证的程序；
第4部分：IEC标准数据元素类型、元器件分类和项的基准集；第5部分：EXPRESS字典模式扩展!）。本部分为GB/T17564的第1部分。本部分等同采用IEC61360-1：2004《电气元器件的标准数据元素类型和相关分类模式第1部分：
原则和方法》英文版）。
本部分从实施之日起代替GB/T17564.1--1998。本部分与GB/T17564.1—1998相比主要变化如下：增加了10条新的定义（2.15～2.24），删去了原来的“2.15项term”及定义。1）
元器件分类规范中增加了“5.1元器件的封装外形”2）
将原标准的“6项规范属性”删去，增加了“6图规范属性”。3）
4）删去原附录D,增加了此“附录D”。本部分的附录A、附录B、附录C是规范性附录，附录D是资料性附录。本部分由全国电气信息结构文件编制和图形符号标准化技术委员会提出并归口。本部分起草单位：北京机械工业自动化研究所，中国电子技术标准化研究所。本部分主要起草人：马健、徐云驰、常建宏、董连续、阐劲松、王丙义。1）待出版。
1总则
1.1范围和目的
GB/T17564.1—2005/IEC61360-1:2004电气元器件的标准数据元素类型和相关分类模式第1部分：定义一一原则和方法本部分为清楚地定义从基础元器件到组件和整个系统的电气技术的所有元件典型特性（数据元素类型）提供坚实的基础。最初是为电子/电气元器件提供信息交换的基础，本部分的原则和方法可用于更广泛的领域，例如：元器件、组件和电气技术系统和分系统。另外，本部分规定建立分类层次，为了充分描述属于该类对象的特性还对每个这样建立的类分配合适及相关的特性。
通过为计算机可识别形式交换的信息定义结构，使用本部分便于描述电气技术系统的数据交换，交换的每个特性有无歧义规定的意义和一致的命名，以及有关的规定值列表、规定格式和所有定量值的规定计量单位。也规定了：
一通过版本和修订号控制特性定义的改变；一包括阐明和帮助定义应用的注解和注释；一指明定义和值列表的来源；
相关的图形和公式。
1.2ISO/IECEXPRESS信息模型
GB/T17564.2与GB/T17564本部分紧密相关。该部分包含采用EXPRESS建模语言的信息模型。在该模型中，GB/T17564.1的定义和结构形式化并以计算机可识别形式表现。使用该信息模型允许采用GB/T16656.21中定义的STEP物理文件格式的不同系统之间交换字典信息。该信息模型也被采纳为公共信息模型并重新制定为GB/T17645.24。可利用GB/T17645系列标准中的其他标准扩展本部分中定义的概念。特别是GB/T17645.24包含的条款，它允许：扩展类别结构来包括性质和功能模型类别；特性表；
特性之间的功能关系；
—参考图形信息；
构造零件库。
1.3规范性引用文件
下列文件中包含的条款通过GB/T17564的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1988信息技术信息交换用七位编码字符集（GB/T1988—1998eqVISO/IEC60646：1991)
GB3100
国际单位制及其应用（GB3100—1993，eqvISO1000:1992）GB3101有关量、单位和符号的一般原则（GB3101—1993，eqvISO31-0：1992）GB3102（所有部分）空间和时间的量和单位（GB3102.1～3102.13-1993，eqvISO31-1～31-13:1992)
GB/T17564.1—2005/IEC61360-1:2004GB/T5261信息处理七位和八位编码字符集用的控制功能（GB/T5261一1994，idtISO/IEC6429:1988)
GB/T5271（所有部分）信息技术词汇（idtISO2382）GB13000.1--1993信息技术通用多八位编码字符集（UCS）第1部分：体系结构和基本多文种平面（idtISO/IEC10646-1：1993）GB/T14805一1993用于行政、商业和运输业电子数据交换的应用级语法规则（idtISO9735：1988)
GB/T16656.21一1997工业自动化系统与集成产品数据表示和交换第21部分：实现方法：交换文件结构的纯正文编码（idtISO10303-21：1994）GB/T17564.2一2005电气元器件标准数据元素类型及相关分类模式第2部分：EXPRESS字典模式（idtIEC61360-2：2002)GB/T17564.4一2000电气元器件标准数据元素类型及相关分类模式第4部分：标准数据元素类型、元器件类别和项的基准集（idtIEC61360-4：1997）GB/T17645.242）工业自动化系统与集成零件库第24部分：逻辑资源：供应商库的逻辑模型(GB/T17645.24—2003,ISO13584-24:2002,IDT)GB/T17645.42一2001工业自动化系统与集成零件库第42部分：描述方法学：构造零件族的方法学（idtISO13584-42：1998）GJB2435—1995信息技术数据元素规范和标准化第3部分：数据元素基本属性（idtISO/IEC11179-3:1994)
IEC60027（所有部分）电气技术用字母符号IEC60191-4：1999半导体器件的机械标准化第4部分：半导体封装外壳形式的分类和编码系统
IEC60747（所有部分）半导体器件分立器件IEC60748（所有部分）半导体器件集成电路ISO843：1997信息和文档希腊字符转换为拉丁字符ISO6093：1985信息处理信息交换字符串中的数值表示2术语和定义
下列定义适用于GB/T17564的本部分。2.1
实体entity
任何关注的具体和抽象的对象，包括这些对象间的关系。2.2
关系relation
实体之间遵守的连接方式。
数据元素类型dataelementtype
识别、描述和值表示方式已经规定的数据单元。2.4
数据元素类型分类dataelementtypeclass具有相同类型表示方式、描述或值表示方式的数据元素类型的分类。2）IEC61360-1:2004发布时，ISO13584-24待出版。现我国已有GB/T17645.24与ISO13584-24对应。2
quantitativedata element type定量数据元素类型
用数值表示物理量、信息量或对象记数的数据元素类型。GB/T17564.12005/IEC61360-1:2004非定量数据元素类型
non-quantitative data element type用代码、缩写、名字、参数或说明等方法识别和描述对象的数据元素类型。condition data element type
条件数据元素类型
其值影响另一数据元素类型值的一种数据元素类型。注1：当用于和其他数据元素类型组合时，条件数据元素类型只有一个意义。注2：条件数据元素类型不形成分类树的一部分并能用在分类的每一层。2.8
分类数据元素类型classifyingdataelementtype适用于特殊元器件分类，说明该元器件一个基本属性并有相同附加值列表的数据元素类型。这些值定义元器件的子类。
分类．classification
根据预定特征的不同，系统地将项的一个集合分成子集。2.10
属性attribute
描述实体的任何一种特性，可能涉及一个或多个实体。2.11
产品product
劳动、自然或者工业过程的结果。2.12
元器件component
提供某种功能或多种功能的工业产品，它不可分解或物理分割且用于更高层次装配的产品。2.13
电气元器件electriccomponent下载标准就来标准下载网
具有导电端子的元器件，通过端子可以施加或传递电压或电流。注：电气元器件和电气变换器包含在这一定义中。2.14
componentclass
元器件类
元器件的集合，集合中的每一个元器件可以用同一组数据元素类型来描述。2.15
material
形成有形物品大部分的基本物质（例如金属、木材、塑料、纤维）。2.16
特征feature
由一组相关特性描述的总体特性。2.17
几何geometry
表面形状（如机械部分或晶体的）。GB/T17564.1—2005/IEC61360-1:20042.18
计算机可识别信息computer-sensibleinformation通过交互使用计算机系统、程序和进程的可交换和操作的信息。2.19
可应用数据元素类型applicabledataelementtype为元器件分类定义并适用于该类别中所有元器件的数据元素类型。2.20
可视数据元素类型visibledataelementtype为元器件分类定义但是可能适用也可能不适用于该分类中任何元器件的数据元素类型。注1：数据元素类型定义为可视的类的代码是该数据元素类型定义的一部分。注2：在IEC内，所有数据元素类型在根类（即元器件分类的超类、材料类和儿何形状类）层定义为可视。2.21
形状shape
数据元素类型集给出的元器件封装的外部形式。2.22
外形类型
outlinestyle
围绕任何对象对视觉、元器件轮廊和/或外部边界表现的表面图形的物理信息。2.23
封装package
用于电气或机电元器件，包括元器件的物理外形，包含终端和任何保护材料或保护套。2.24
图drawing
说明描述元器件几何特性的一组数据元素类型的含义。3数据元素类型规范属性
本条解释规范中的数据元素类型的各种属性。这些属性的列表见表1。这些属性表示数据元素类型的识别、描述、值以及数据元素类型之间的关系。表1数据元素类型属性列表
版本号
修订号
推荐名
同义名
推荐字母符号
同义字母符号
数据元素类型的源文档
数据类型
值格式
测量单位
值列表
值代码
值意义
值列表的源文档
引用类标识符
条件数据元素类型
数据元素类型种类
数据元素类型属性的表示，按照给出该属性的国际标准一般为大写字母或小写字母。没有国际标准时，使用共同采用的IEC方法（IEC60027和IEC60748）。字符符合附录A中定义的字符集。4
3.1数据元素类型的信息模型
GB/T17564.12005/IEC61360-1:2004根据GJB2435一1995描述的原则，数据元素类型的属性分为四个主要组：识别关联属性；
-语义关联属性；
值关联属性；
与实体之间关系关联的数据元素类型的关系属性。在下面各条中，用信息模型规定和阐明属性。图2、图3、图4、图5和图6中给出的数据元素类型信息模型（实体关系图）应由以下方式读出：从黑体大写字母的实体开始由内向外；（关联）实体用椭圆表示；
实体和（关联)实体之间的关系由椭圆之间的线表示；实体和（关联）实体之间的关系用线上的文字描述；关系和实体的组合构成数据元素类型的属性；圆点分开的两个数字表示属性发生：第一个表示出现的最小数，第二个表示出现的最大数。关联和相应的指示放在关联线的同一边；在信息模型中，实体名称应用大写字母给出而关联实体名称应用小写字母给出。DATA ELEMENT
实体：DATAELEMENTTYPE（数据元素类型）关系：已知
关系实体：推荐名
属性：由推荐名已知
注：属性由关系和有关的实体组成。基数性：1.1(1且不大于1)
图1信息模型原理
3.2识别属性
推荐名
为了识别GB/T17564.4中IEC基准集中唯一的数据元素类型，也为了电子信息交换，应采用与字符组合无关的语言。
数据元素类型的识别符应由6字符数据元素类型代码、后接连字符、后接3位数据元素类型版本号的组合构成。识别符应用来标识同一数据元素类型的不同情形。图2示出用于标识数据元素类型的数据元素的可能属性。代码
司义字签
推荐字灸
DATAELEMENT
同义名
版本号
推荐名
标识数据元素类型属性
