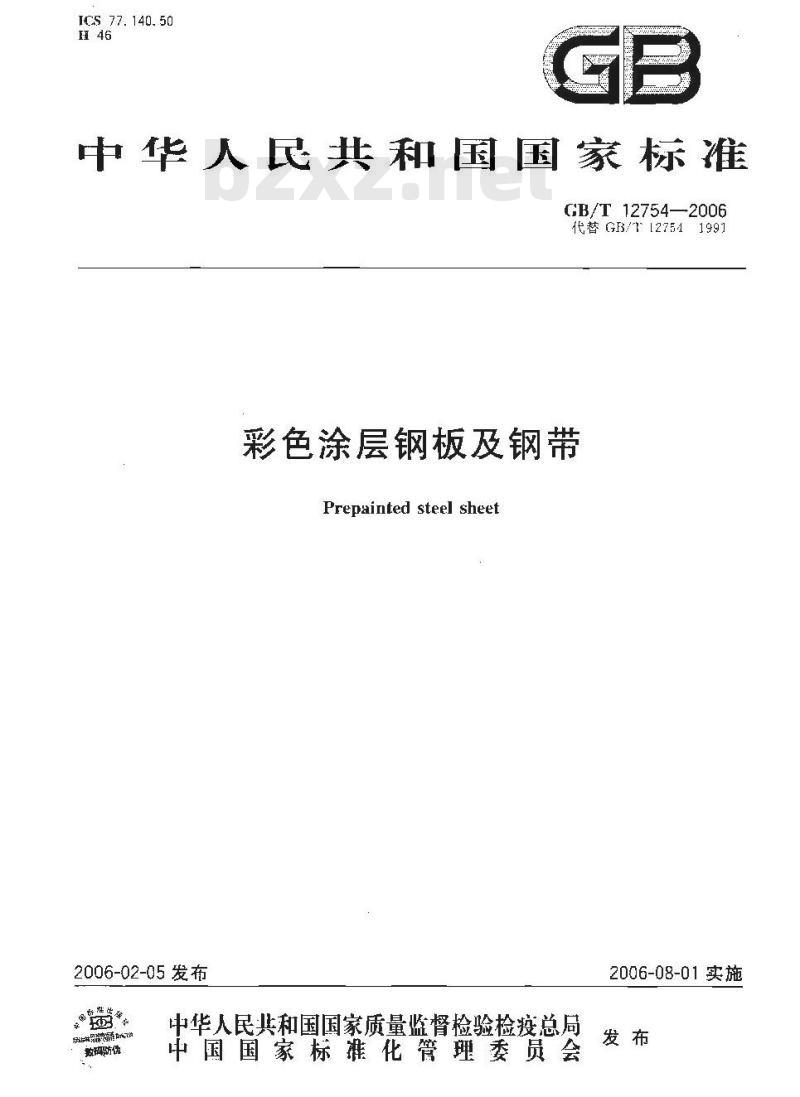

【国家标准(GB)】 彩色涂层钢板及钢带

ICS 77. 140. 50
中华人民共和国国家标准
GB/T 12754—2006
代替GB/[2754199]
彩色涂层钢板及钢带
Prepainted steel sheet
2006-02-05发布
数研肪伪
中华人民共和国国家质量监督检验检疫总局中国国家标化管理委员会
2006-08-01实施
规范性引用文件
术语和定义
分类和代号
订货内容
尺寸、外形、重属及允许偏差
技术要求
检验试验利复验·
包装、标志及质量证明书
国内外彩涂板常用基板近似牌号(钢级)对照表彩涂板使用坏境腐蚀性的描述·彩涂板的选择
彩涂板的储存、运输利装卸
彩涂板的加工
彩涂板的使用寿命和耐久性
16彩涂板人气暴露试验场·
附录A（规范性附录）彩涂板的尺寸、外形允许偏差附录B（规范性附录）
附录 C(资料性附录)
附录D（资料性附录）
附录E(资料性附录)
附录F（资料性附录）
附录C (资料性附录)
附录H (资料性附录)
附录】 (资料性附录)
彩涂板的力学性能
国内外彩涂板常用基板近似牌号(钢级)对照表彩涂板使用环境腐蚀性的描述
彩涂板的选择
彩涂板的储疗、运输和装卸
彩途板的加工
彩涂板的使用寿命和耐久性
彩涂板人气暴露试验场
GB/T 12754—2006
GB/T12754--2006
本标准是在总结我国彩色涂层钢板及钢带的生产使用情况，同时参考EN10169-1:2003≤连续有机涂层（卷涂）钢板产品第一部分：一般信息（定义、材料、公差、试验方法）》（英文版）、ENV10169-2：1999《连续有机涂层（卷涂）钢板产品第二部分：建筑外用产品》（英文版）.FN10169-3.2003&连续有机涂层（卷涂）钢板产品第三部分：建筑内用产品》（英文版）、AS/N7S2728：1997《建筑内/外用预徐层金属板材的性能要求、ASTMA755M-03以热镀金属镀层钢板为基板并采用卷涂T艺生产的建筑外用预涂层钢板》的础上对GB/112754—1991彩色涂层钢板及钢带》进行了修订。本标准代替B/1127541991彩色涂层钢板及钢带》本标准与GB/T12754—1991相比主要变化如下：一增第3章“术语和定义”
-·…-增加牌号命名方法的规定，给出了彩涂板的牌号；一一基板类型中增加了热镀铝锌合金基板和热镀锌铝合金基板，取消了冷轧基板；一一面漆种类中增加了高耐久性聚酷和聚偏氟艺烯,取消了丙烯酸、塑料溶胶和有机溶胶；一增加涂层结构和热镀锌基板表面结构的分类；增加第5章\订货所需信息”；
调整可供尺寸范围：
增加彩涂板厚度允许偏差的规定，修改了长度、宽度、外形允许偏差（览附录A)；一增加彩涂板的力学性能的规定（见附录B）：增加基极类型和镀层重量的规定：--→一对止面涂层性能指标重新进行了分类、调整、补充和完善,增加了反面涂层性能的规定，一一表面质量中增加了老化导致的缺陷的说明；一一增加资料性附录“国内外彩涂板常用基板近似牌号(钢级)对照表\（见附录（\)；—一增加资料性附录“彩涂板使用环境腐蚀性的描述”（见附录D);增加瓷料性附录“彩涂板的选择”（见附录E)一增加资料性附录“彩涂板的储存、运输和装卸（见附录F)；—一增加资料性附录“彩涂板的加L\见附录G)：落一增加资料性附录“彩涂板的使归寿命和耐久性（见附录H)，一增加资料性附录“彩涂摄大气暴露试验场”（见附录1。本标雅的附录A、附录B是规范性附录,附录C、附录D、附录E、附录F、附录G、附录H和附录I是资料性附录。
本标推由中国钢铁工业协会提出。本标准由全国钢标准化技术季员会归口。本标推负责起草单位：山钢铁股份有限公司。本标准参加起草单位：武汉钢铁公司、迅兴金属建材有限公司、治金工业信息标雅研究院、北京首钢富路什彩涂板有限公司。
本标准主要起草人：李玉光、徐宏伟、涂树林、王晓虎、孙忠明、施鸿雁、黄锦花、郗钊。本标准所代替标准的历次版本发布情况为：GB/T 12754—1991,
1范围
彩色涂层钢板及钢带
GB/T12754—2006
本标准规定了彩色涂层钢板及钢带的术语和定义、分类和代号·尺寸、外形、重量、技术要求，检验私试验、包装、标志及质量证明书等。本标准适用于建筑内、外用途的彩色涂层钢板及钢带（以下简称为彩涂板）。家电及其他用遂的彩涂板可参考使用。
2规范性引用文件
下列文件中的条款通过本标准的引用雨成为本标准的条款。凡是注片期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协设的各方研究是否使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适月十本标准GB/T228金属材料（室温拉伸试验方法（eqV1SO6892:1998）GB/T 247
钢板和钢带检验、包装、标志及质量证明书的般规定GB/T 1766—1995
GB/T 1839
GB/T 2975
GB/T 13448
GB/T 17505
3术语和定义
色漆和清漆涂层老化的评级方法钢产品馈锌层质量试验方法
钢及钢产品力学性能试验取样位置及试样制备（eqvISO377：1997）彩色涂层钢板及钢带试验方法
钢及钢产品交货-一般技术求（egVISO404：1992（E））下列术语和定义适用中术标准。3. 1
彩涂板
prepainted steel shieet
在经过表面预处理的基板
基板sleel substrate
用于涂覆涂料的钢带
正面topside
连续涂覆有机涂料（正面至少为二层），然后进行烘烤固化而成的产品，通常指彩涂板识人衰面中对额色、涂层性能、表面质量等有较高要求的-一面。3.4
友面bottomside
彩涂极相对于正面的另表面。
建筑外用buildingexteriorapplications受外部大气环境影响的用途，
建筑内用buildinginteriorapplications受内部气氛影响的用途。
GB/T12754—2006
硬度 hardness
涂层抵抗擦划伤、摩擦、碰撞、压人等机械作用的能力。3.8
柔韧性flexibility
涂层与基板共同变形而不发生破坏的能力。3. 9
附着力 adhesion
涂层间或涂层与基板间结合的牢固程度。3.10
使用寿命 life to the first majur maintcnance从生产结束时开始到原始涂层的性能下降到必须对其进行太修才能维持其对基极的保护作用时的间隔时间。
耐久性durability
涂层达到规定使用寿命的能力，3.12
老化weathering
涂层在使用环境的影响下性能逐渐发生劣化的现象。4分类和代号
4.1牌号命名方法
彩涂板的牌号由彩涂代号、基板特性代号和基板类型代号三个部分组成,其中基板特性代号和基板类型代之问用加号“连接。
4.1.1彩涂代号
彩涂代号用“涂”字汉语拼音的第一个字母“T”表示。4.1.2基板特性代号
a）冷成形雨钢
电镀基板时出三个部分组成，其中第一部分为字母“D\，代表玲成形用钢板：第一部分为字“”，代表轧制条件为冷轧第三部分为两莅数字序号，即、03和0，热镀其板时由四个部分组成,其中第一和第一部分与电镀基板相同，第三部分为两位数字序号，即51、52、53和54,第四部分为字母“I”代表热镀，b）结构钢
由四个部分组成·其中第一部分为疗母“S\，代表结构钢；第二部分为3位数宁，代表规定的最小服强度（单位为MPa)，即250、280,300,320、350、550;第=部分为字母“(\，代表热处理；第四部分为字母\D\,代表热镀
4.1.3基板类型代号
\Z\代表热镀锌基板、“ZF\代表热镀锌铁合金基板、“A7\代表热镀铝锌合金基板、“ZA\代表热镀锌铝合金基板，“之F”代表电镀锌基板。4.2彩涂板的牌号及用途
彩涂板的牌号及用途如表1。
热锌基板
TIC:1D4. z
TLHC52D+2
TECS:D+2
TDC51+2
TS25CGD+7
TS280GD-1 Z
TS320GD+7
TS350G+2
TS550GD+2
热镀锌铁合金
TDC51D-+-ZF
TDC52D+ ZF
TC53TI-- ZF
TTC54TH 2F
TS250GD—ZF
TS280GD4 ZF
T'S320GD+ZF
TS35CGD·+ZF
TS550GD-+2F
彩涂板的分类及代号
彩涂板的牌号
热镀铝辞合金
TDC51P+AZ
TDC52DAZ
TTC53IH A2
TTC54D- AZ
TS250GD--. A2
TS28CGD+AZ
T$300GE+A2
TS320GD+A2
TS350GD+AZ
TS550GD-1A2
热镀锌铝合金
TLC5ID-- ZA
TIC52D- 7.A
ILC53D-1 ZA
TLC54D-+ 7A
TS250GD+ ZA
TS280GL+ZA
IS320GD+ZA
TS350GD+7A
TS550GD+7A
电镀辞基板
TDCC1+zE
TTHC3-- ZF
TIXCJ4「ZF
GB/F12754-—2006
冲压用
深独压用
特深冲压用
结构用
彩涂板的分类及代号如表2。如表2以外用途、基板类型、涂层表面状态、面漆种类、涂层结构和热镀锌基板表面结构的彩涂板应在订货时协商。表2
基板类型
涂层表面状态
面辣种类
涂层结树
热镀锌基板表面结树
建筑外用
建筑内用
热镀锌基板
热锌铁合金基板
热镀铝锌合金,基板
热镀锌铝合金基板
电镀锌基板
涂层板
压花板
印花板
硅改性酯
高耐久性聚酪
聚偏氟乙娜
正面层、反面一层
正面二层、反简二层
光整小锌花
光整无锌花
GB/T12754--2006
5订货内容
订货时需方应提供如下信息：
a）产品名称（钢板或钢带）
本产品标准号
产品规格
尺寸、不平度精度
钢卷内径(钢带时)
基板镀层重量
基板表雨结构（热镀锌基板时）涂层结构
涂层表面状态
面漆种类和颜色
包装方式
其他特殊要求
尺寸、外形、重量及允许偏差
彩涂板的尺寸范围按表3的规定。6. 1. 1
彩涂板的厚做为基板的厚度，不包含涂层厚度6.1.2
彩涂板的尺寸允许偏差应符合附录A的规定表3
公称厚发
公称宽度
钢板公种长
钢益内径
6.2外形
彩涂板的外形允许偏差应符合附录A的规定6.3重量
彩涂板接实际重量交货
6,4特殊要求
对尺一、外形、重量及允许偏差有特殊要求应在订货时协商/技术要求
7.！力学性能
公称度寸
450.508610
单位为拿米
7.1.1彩绘板的力学性能应符合附录B的规定，如对力学性能有特殊要求应在订货时协商。7.1.2供方女.能保证，可以用基板的力学性能代替彩涂板的,力学性能。7.2基板类型和镀层量
7.2、1彩涂板的基板类型如表2，如需其他类型的基板应在订货时协商。GB/T12754—2006
7.2.2热镀锌基板、热镀锌铁合金基板、热镀铝锌合金基板和热镀锌铝合金基板应进行光整处理，其中热镀锌基板的表面结构应为光整小锌花或光整无锌花，如采用其他表面结构的基板应在订货时协商。7.2.3各类型基板在不同腐蚀性环境中推荐使用的公称镀层重量如表4。表4
基板类型
热锻锌基板
热镀锌铁合金基板
热镀铝锌仓金基板
热镀锌铝合金基校
电镀锌基板
公称镀层重量
使用环境的腐独性
1257125
注：使用坏境的离德性很低和很高时，镀层重量由供需双方在订货时协商。单蓝为克/平方米
143/140
110/:10
个试样平均值应不小于相应面的公称镀层重量，单个试样值应不小于相应面公7.2.4
镀层意量每面一
称镀层重量的85%
7.3正面涂层性能
7.3.1涂料种类，
7.3.1.1彩涂板单面漆种类见表2，如需其他种类的面漆应在订货时协商。7.3、1.2底漆种类通常由供方确定，需方如有要求应在订货时协商。涂层厚座口
涂层厚度为初涂层和精涂层厚度之和。7.3.2. 1
涂层厚度应不小了20pm，如小于20um应在订货时协商。涂层厚度药
涂层色差
个试样平均值，单个试样值应不小于最小规定值的99%。涂层色差通常由供力定，需方如有要求应在订货时协商7.3.4涂层光泽
7. 3. 4. 1
涤层光泽使用60意面光泽，光泽分为低、中、高三级，各级别的光泽度应符合表5的规定，表5
级别（代号）
低(A)
中(B)
光泽度
>40~≤70
7.3.4.2光泽度三个试样值均应符合表5的相应规定，每批产品光泽度差值应不大于10个光泽单位。7.3.4.3涂层光泽通常按低、中光洋供货，需高光泽时应在合同中注明，如对光泽度有特殊要求应在订货时献商。
7.3.5涂层硬度
涂层硬度通常用铅单硬度试验进行评价，如需用耐磨性、耐划伤等试验作进一步评价应在订货寸协商。
GB/T 12754—2006
7.3.5.1铅笔硬度试验
7.3.5.1.1各种面漆的铅笔硬度应符分表6的规定：如对铅笔硬度有特殊要求应在订货时协商表6
面漆种类
硅改性聚绪
高耐久性酯
聚偏氟乙烯
7.3.5. 1.2铅笔硬度三个试样值均应符分表6的相应规定，7.3.6涂层柔韧性/附着力
铅笔硬度。不小
涂层柔韧性/附着力通常用弯曲试验和反向冲击试验进行评价，如需用划格、杯突等试验作进步评价应在订货时协商，
7. 3. 6. 1弯曲试验
7.3.6.1.1弯曲性能分为低、中、高三级，各级别的T弯值应符合表7的规定。7. 3. 6. 1. 2
弯曲试验三个试样值均应符合表7的相应规定。弯曲试样用胶带剥离后弯曲处不应有涂层剥落，距试样边部：（mm以内的涂层脱辫不计，7.3. 6. 1. 3
如要求弯曲处无肉眼可见的开裂应在订货时协商。表7
级别(代号)
低(A)
中(B)
高(C)
7. 3. 6. 1. 4
协商。
7. 3. 6. 1. 5
要求。
不大F
T弯通常接低级供货,需中,高级时成在合间中注明,如对 T变值有特殊要求应在订货的彩涂板的厚度大于 0. 80 rntn 或规定的最小服强度不小于 550 MPa 时对 T 弯值不作7. 3. 6. 2
反向冲击试验
反向冲击性能分为低、中、高三级，各级别的冲击功应符合表8的规定。7. 3. 6. 2. 1
级别(代号）
低(A)
中(B)
商(C)
7.3.6.2.2反间冲击试验二个试样值均应符合表8的相应规定，冲击功不小于
单位为蕉耳
反向冲击试样用胶带剥离后变形区不应有涂层剥落,如要求变形区无肉眼可见的开裂应在7. 3.6. 2. 3
订货时协商。
7.3.6.2.4反向冲击通常按低级供货，需中、高级时应在订货时说明，如对冲击功有特殊要求应在订货时协商。
7. 3. 6. 2. 5果
彩板的厚度小于0.40mm或规定的最小压服强度不小于550MPa时对冲击功不作要求。
7.3.7涂层耐久性
GB/T 12754—2006
涂层耐久性通常用耐中性盐雾试验和紫外灯加速老化试验进行评价：如需用氙灯加速老化、耐湿热和耐一氧化硫湿热等试验作进一步评价应在订货时协商。7.3.7.1耐中性盐雾试验
7. 3.7. 1. 1各种面漆的耐中性盐雾试验时间应符合表9的规定,如对试验时间有特殊要求应在订货时协商。
面漆种类
硅改性聚酯
高耐久性娠酯
聚偏氟乙烯
耐巾性盐寡试验时间
小小丁
7.3.7.1.2耐中性盐雾试验三个试样值均应符合表9的相应规定单位为小时
7.3.7.1.3在表9规定的时问内，试样起泡密度等级和起泡大小等级应不大于GB/T1756中规定的3级，但不允许起泡密度等级和起泡大小等级同时为3级。7.3.7.1.4供如能保证，可不做耐中性盐雾检验。7.3.7.2紫外灯加速老化试验
7.3.7.2.1各种面漆的紫外灯加速老化试验时问应符合表10的规定，如对试验时间有特殊要求应在订货时协商。
面漆种类
UVA-340
硅改性聚酯
高久性臻酯
聚偏氧乙烯
试验时间不小于
7.3.7.2.2紫外灯加速老化试验三个试样值均应符合表10的相应规定。UVB-313
单位小时
7.3.7.2.3在表10规定的时问内，试样应无起泡、开裂：粉化应不大于（B/T1766中规定的1级，7.3.7.2.4面漆为聚酯和硅改性聚酯时通常用 UVA-340 进行评价,如用 UVB -313进行评价应在订货时说明。面漆为高耐久性酯和集偏氟乙烯时通常用 UIV13-313 进行评价,如用UVA-340 进行评价应在合同中注明。
7.3.7.2.5供方如能保证,可不做紫外灯加速老化检验，7.3.8其他性能
如对耐有机溶剂、耐酸碱、耐污染、耐沸水和耐十热等性能有要求应在订货时协商。7.4反面涂层性能
7.4. 1涂层厚度
涂层为一层时,其厚度应不小于5 μm。涂层为一层时.其厚度应不小于12 μm,如小于 12 m应在订货时协商。
7.4.2其他性能
涂料种类、涂层色差、涂层光泽、涂层硬度、涂层柔韧性/附着力、涂层耐久性等性能通带由供方确定，需方如有要求应在订货时协商，7
GB/T12754-2006
7.5表面质量
75，1钢板表面不席有气范、缩孔、漏途等对使用有害的缺陷7.5.2对于钢卷，白于没有机会切除带缺陷部分，因此钢卷允许带缺陷交货，但有缺陷的部分应不超过每卷总长度的5%
7.5.3彩涂板在使用过程中会发生老化，出现失光、变色、粉化、起泡、开裂、剥落和生锈等缺陷，如对使用过程中出现以上缺陷有要求应在订货时协商7.6印花板
正面涂层性能上供需双方在订货时协商，其他技术要求应符合7.1、7.2、7.4和7.5的规定。7.7压花板
7.7.1压花板的技术要求由供需双方在订货时协商：7.7.2供方应保证压花前的彩涂板的技术要求符合7.1.7.2、7.3、7.4和7.5的规定。检验，试验和复验
彩涂板的外观用肉限检
8.2彩涂板的尺寸，外形应用合适的测量工具测量8.3
每批彩涂板的检验项目、试样数量、试样位置和试验方法应符合表11的规定。表11
检验项目
深层厚度S
镜面光
铅笔硬度
反向冲主
橱中性盐雾
紫外汀加速
镀层重量
拉伸试验
试样数量
3个/批
1个/批
试样位盘
在板宽的1/2处
一个，在两边
钜边部50imm
处各取—-
CB/T 2975
试验方法
GB/T19448
GB/T -839
GB/T328bZxz.net
测量点为距边部不小于
50mm的任意是
最样方可为纵向
（沿轮制方向）
喜板试
UVA34C菜月12小时为一循环
期：紫外光照、崇板温度
60℃+，4h冷凝，黑板湿度
50℃tsc.
WVB-313菜用8小时为一循环
同期：4h紫外光照，黑报温度
60℃土30+4b冷凝黑板温度
50℃±3℃
拉伯试样不去除镀层
8.4彩涂板应按批检验，每批应由不大于30吨的同牌号.同规格、同镀层重量，以及涂层厚度，涂料种类和颜色相同的彩涂板组成。
8.5彩涂板的复验应符合GB/T17505的规定3
包装，标忘及质量证明书
彩涂极的包装、标志及质量证明书应符合GB/T247的规定，另外标志中还应包招基板镀层重量、面漆种类、颜色等内容。
国内外彩涂板常用基板近似牌号（钢级）对照表10
国内外彩涂板常用基板近似牌号（钢级）对照表见附录C彩涂板使用环境腐蚀性的描述
彩涂板使用环境离蚀性的描述见附录D。12
彩涂板的选择
彩涂板的选择见附录E。
彩涂板的储存、运输和装卸
彩涂板的诺存、运输和装印见附录互彩涂板的加工
彩涂板的加工见录
彩涂板的使用寿命和耐久性
彩涂版的使用老命和耐久性见附录H。G
彩涂板大气昇露试验场
彩涂板大气暴露试验场见附录
GB/T12754—2006
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
