【国家标准(GB)】 天然材料体育场地使用要求及检验方法 第1部分：足球场地天然草面层

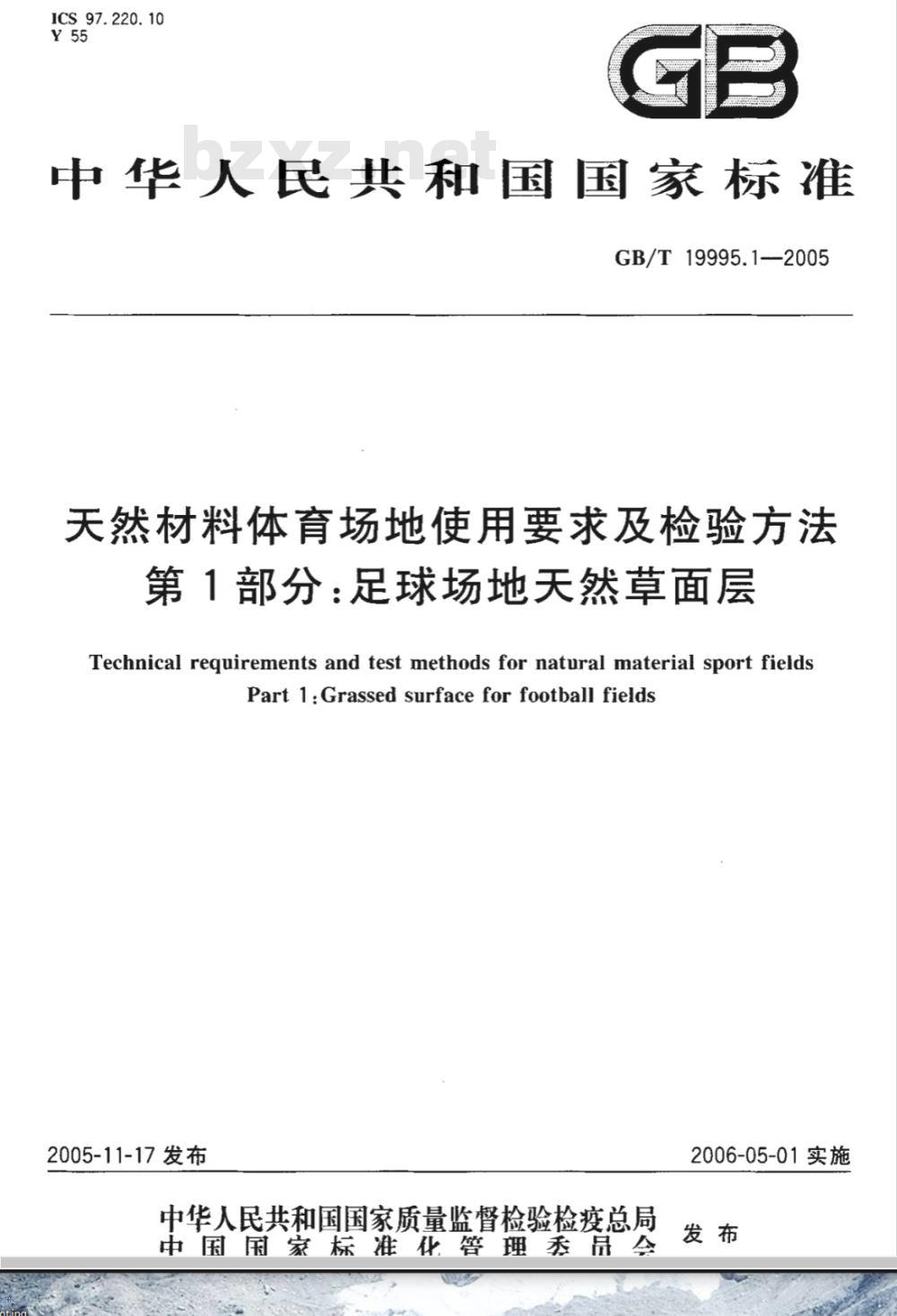

ICS 97. 220. 10
中华人民共和国国家标准
GB/T19995.1-2005
天然材料体育场地使用要求及检验方法第1部分：足球场地天然草面层　Technical requirements and test methods for natural material sport fieldsPart 1:Grassed surface for football fields2005-11-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化答理委员会
2006-05-01实施
GB/T19995.12005

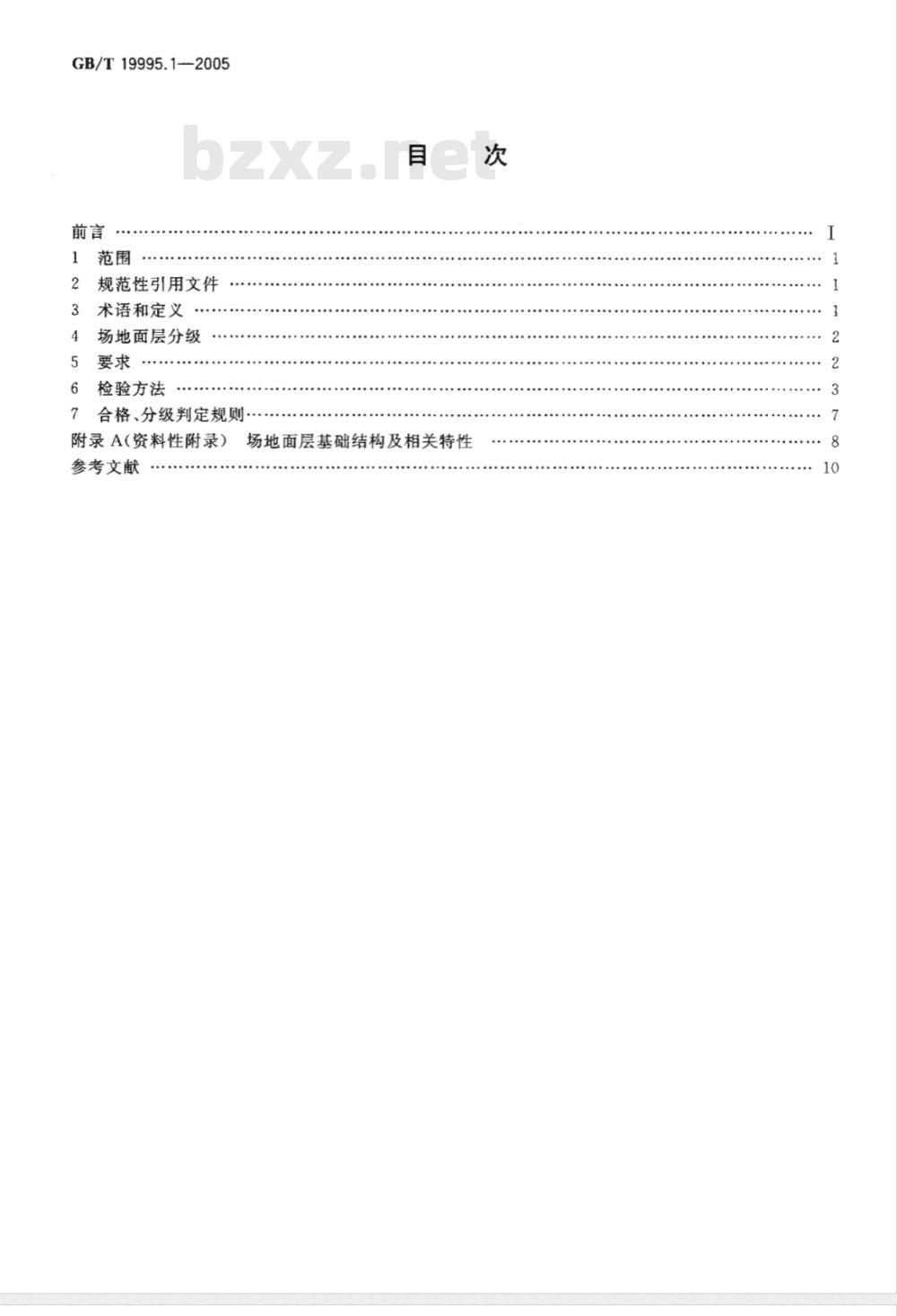

规范性引用文件
术语和定义
场地面层分级
检验方法
合格、分级判定规则·
附录A(资料性附录)
参考文献
场地面层基础结构及相关特性

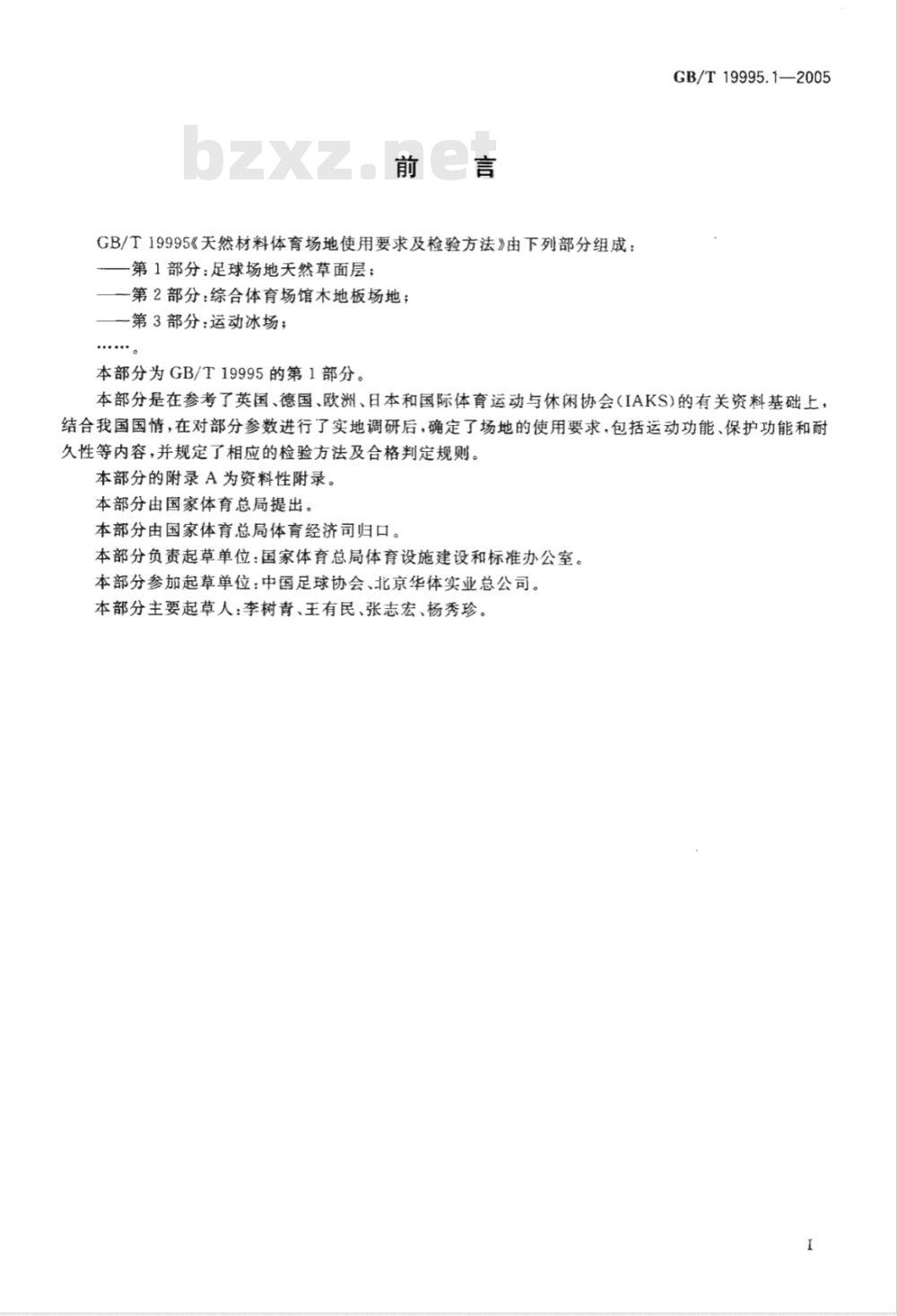

GB/T19995《天然材料体育场地使用要求及检验方法》由下列部分组成：-第1部分：足球场地天然草面层；一第2部分：综合体育场馆木地板场地；第3部分：运动冰场；
本部分为GB/T19995的第1部分。GB/T19995.1—2005
本部分是在参考了英国、德国、欧洲、日本和国际体育运动与休闲协会（IAKS)的有关资料基础上：结合我国国情，在对部分参数进行了实地调研后，确定了场地的使用要求，包括运动功能、保护功能和耐久性等内容，并规定了相应的检验方法及合格判定规则。本部分的附录A为资料性附录。
本部分由国家体育总局提出。
本部分由国家体育总局体育经济司归口。本部分负责起草单位：国家体育总局体育设施建设和标准办公室。本部分参加起草单位：中国足球协会、北京华体实业总公司。本部分主要起草人：李树青、王有民、张志宏、杨秀珍。1范围

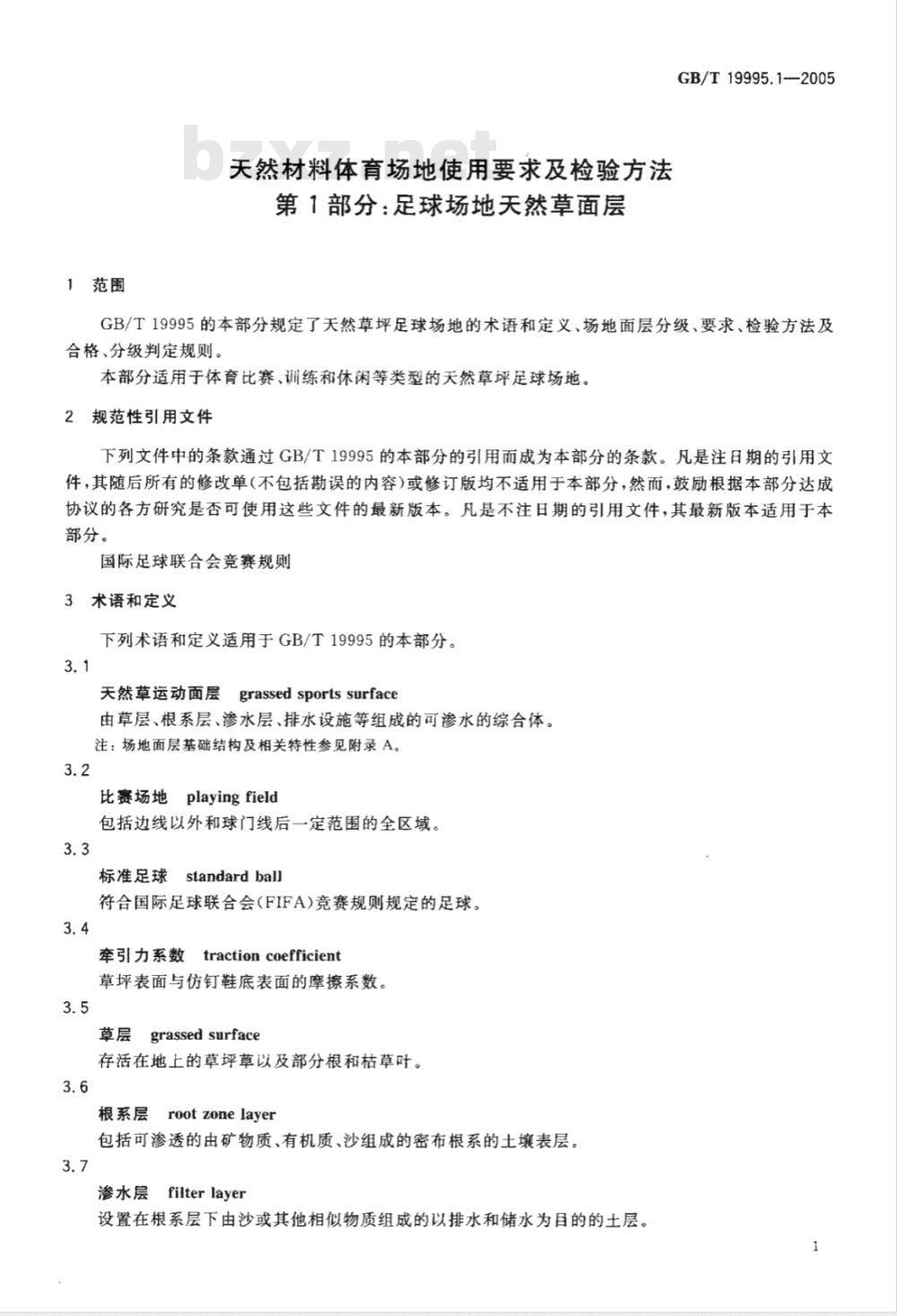

天然材料体育场地使用要求及检验方法第1部分：足球场地天然草面层
GB/T19995.1—2005
GB/T19995的本部分规定了天然草坪足球场地的术语和定义、场地面层分级、要求、检验方法及合格、分级判定规则。
本部分适用于体育比赛、训练和休闲等类型的天然草坪足球场地。2规范性引用文件
下列文件中的条款通过GB/T19995的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
国际足球联合会竞赛规则
3术语和定义
下列术语和定义适用于GB/T19995的本部分。3.1
天然草运动面层grassedsportssurface由草层、根系层、渗水层、排水设施等组成的可渗水的综合体。注：场地面层基础结构及相关特性参见附录A。3.2
比赛场地playingfield
包括边线以外和球门线后一定范围的全区域。3.3
标准足球
standardball
符合国际足球联合会(FIFA)竞赛规则规定的足球。3.4
牵引力系数tractioncoefficient草坪表面与仿钉鞋底表面的摩擦系数。3.5
草层grassed surface
存活在地上的草坪草以及部分根和枯草叶。3.6
根系层rootzonelayer
包括可渗透的由矿物质、有机质、沙组成的密布根系的土壤表层。3.7
渗水层filterlayer
设置在根系层下由沙或其他相似物质组成的以排水和储水为目的的土层。GB/T19995.1--2005

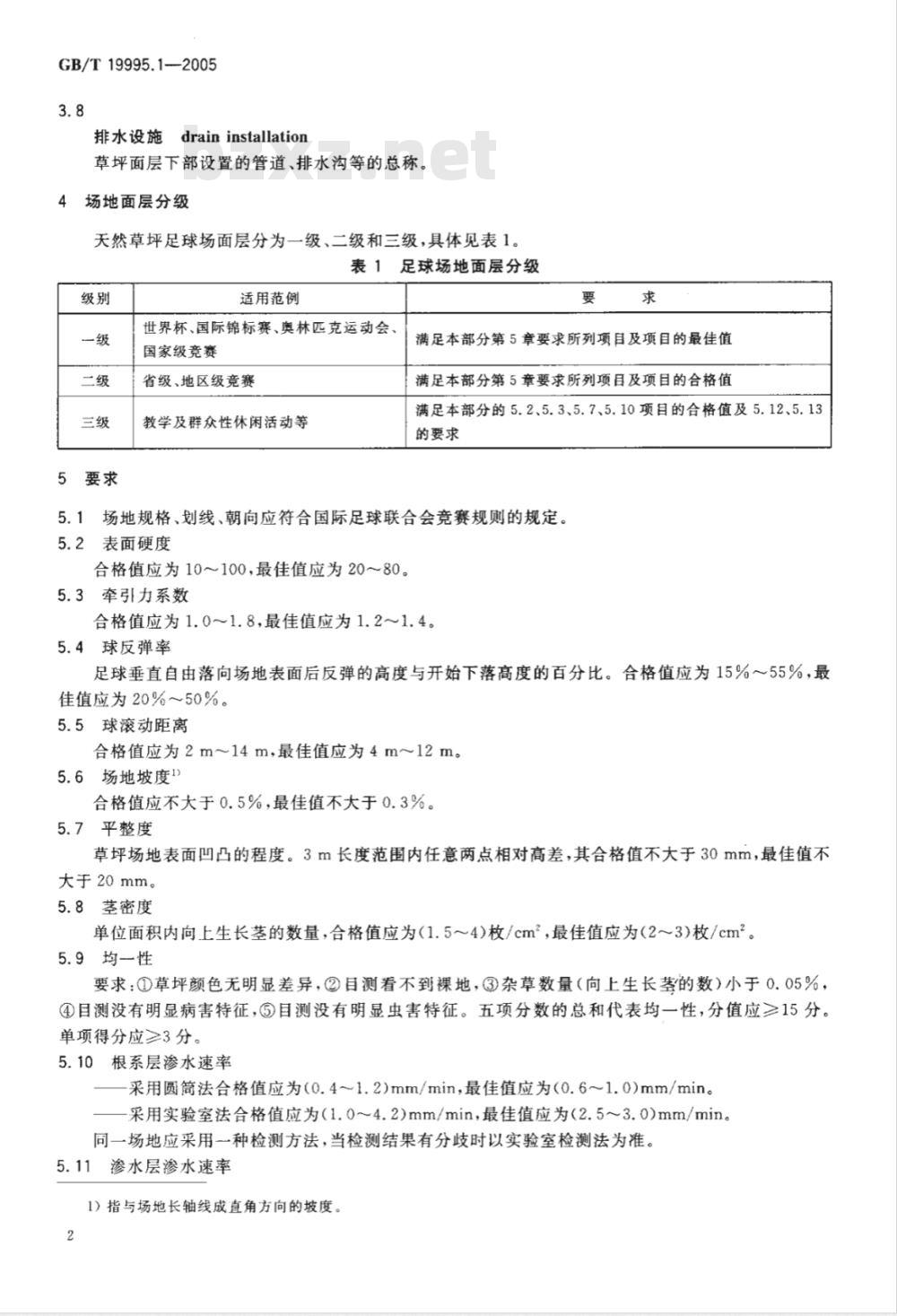

排水设施draininstallation
草坪面层下部设置的管道、排水沟等的总称。4场地面层分级
天然草坪足球场面层分为一级、二级和三级，具体见表1。表1足球场地面层分级
5要求
适用范例
世界杯、国际锦标赛、奥林匹克运动会、国家级竞赛
省级、地区级竞赛
教学及群众性休闲活动等
满足本部分第5章要求所列项目及项目的最佳值满足本部分第5章要求所列项目及项目的合格值满足本部分的5.2、5.3、5.7、5.10项目的合格值及5.12、5.13的要求
5.1场地规格、划线、朝向应符合国际足球联合会竞赛规则的规定。5.2表面硬度
合格值应为10～100，最佳值应为20～80。5.3牵引力系数
合格值应为1.0～1.8，最佳值应为1.2～1.4。5.4球反弹率
足球垂直自由落向场地表面后反弹的高度与开始下落高度的百分比。合格值应为15%～55%，最佳值应为20%~50%。
5.5球滚动距离
合格值应为2m~14m，最佳值应为4m~12m。5.6场地坡度1)
合格值应不大于0.5%，最佳值不大于0.3%。5.7平整度
草坪场地表面凹凸的程度。3m长度范围内任意两点相对高差，其合格值不大于30mm，最佳值不大于20mm。
5.8茎密度
单位面积内向上生长茎的数量，合格值应为（1.5～4）枚/cm2，最佳值应为（2～3）枚/cm2。5.9均一性
要求：①草坪颜色无明显差异，②目测看不到裸地，③杂草数量（向上生长茎的数）小于0.05%，④目测没有明显病害特征，③目测没有明显虫害特征。五项分数的总和代表均一性，分值应≥15分。单项得分应≥3分。
5.10根系层渗水速率
采用圆筒法合格值应为（0.4~1.2)mm/min，最佳值应为（0.6~1.0)mm/min。采用实验室法合格值应为（1.0~4.2）mm/min，最佳值应为（2.5~3.0)mm/min。同一场地应采用一种检测方法，当检测结果有分歧时以实验室检测法为准。5.11渗水层渗水速率
1）指与场地长轴线成直角方向的坡度。2
实验室法应大于3.0mm/min。
5.12有机质及营养供给2
根系层要求应有足够的有机质及氮(N)、磷(P)、钾(K)、镁(Mg)等。5.13环境保护要求
不应使用带有危险的或是散发对人、土壤、水、空气有危害污染的物质或材料。5.14叶宽度
叶宽度宜不大于6mm，可根据各地区具体情况，选择合适的草种。6检验方法
GB/T19995.1—2005
除特别要求外，本部分中的测试环境为：草高1.5cm～4cm，3级以下风速，常温，地表于燥。6.1场地规格、划线、朝向
采用标定过的钢卷尺或测距仪测定，其他事项采用实地勘查或提供证明资料。6.2表面硬度
用土壤表面硬度测试仪测定。
6.3牵引力系数
将鞋钉装于圆盘底部（如图1），沿切线方向牵引，用测力计测定圆盘开始转动时的力矩（F）。按公式(1)计算：
式中：
牵引力系数：
圆盘直径，单位为m；
F圆盘开始转动时的力矩，单位为N·m；W.圆盘的重力，单位为N。
测力计
平衡柄
总重量（46±1）kg
（800±25））
(145±1）m
图1牵引力系数的测定装置
6.4球反弹率
（46±1)mm
以标准足球从（3士0.1)m（足球下缘）的高度自由下落（见图2），记录足球的反弹高度。按公式（2）计算：
2）具体要求参见DIN18035-4-1991。H
（2）
GB/T19995.1—2005
式中：
BR足球的反弹率，%;
H-足球下落后反弹起的最高高度，单位为m。刻度尺
6.5球滚动距离
图2球反弹率测定
被测面层
用标准足球，从1m高处沿45°斜坡滑下，从斜面的前端，用标定过的钢卷尺测定足球滚出的距离（见图3），即从斜面的前端到球停止点的距离。(40±5)m
足球滚动离
6.6场地坡度
R=50mm
图3滚动距离测定装置
w(9F0001）
在场地的长轴脊线和边线上确定至少20对点，用经纬仪测出场地长轴脊线高点和边线低点间的距离和高差，计算相应的坡度。
6.7平整度
采用直尺法，将3m直尺置于场地面层上，测定直尺下缘与地面的高差。6.8茎密度
在比赛场地内选取有代表性样方，在样方内选取面积为10cm×10cm的小样。计算单位面积内向上生长茎的枚数。
6.9均一性
草坪颜色、裸地、病虫危害等特征，采用目测打分的方法进行评价，每一项规定为5分，满足本部分4
GB/T19995.12005
5.9的规定可评为3分，根据完好的程度可评为4分、5分。分数越高草坪质量越好。杂草数量的测定可采用计数法，在场地上取10cm×10cm的样方，然后数出杂草和所有草茎的数量，以杂草数除以所有草茎的数量，计算其百分比。6.10根系层渗水速率
6.10.1圆筒测量法3)
如图4，一般采用双筒，内筒为带刻度（精度土1mm）的圆简，直径为（300土5）mm，外筒直径为（500士25）mm，将双筒置人地表以下5cm，然后在内/外筒里注入高度不少于120mm的水，在测试过程中要求保持内外筒水面高差应<2mm，记录其渗透完20mm水所需要的时间。计算单位时间的渗透量，按公式(3)进行计算。每点重复测定不少于5次，求平均值。H
式中：
E渗水速率，单位为mm/min；
一水位下降高度，单位为mm；
一渗水时间，单位为min。
装影装器家装装公会
1——外圆筒；
2内圆简；
3—一直尺；
4——水面。
图4草坪渗水速率测定装置
6.10.2实验室测量法
（3）
水分渗透性测定装置如图5，实验装置有上、下两部分组成。上筒有注水管、溢水管，下部与样品架相接并带密封圈，样品架上有100mmX100mm的样品盒。下筒的中部有一个出水管，出水管的周围做一个下部开放的盒，盒宽30mm，高60mm（水管上、下各30mm）。上下简出水管的流量要大于1500mL/min。从注水管注入水，通过被测样品流人下面的圆筒内，当水位升至下出水口时用水量器皿收集流出的水，此时，上水位要保持在上出水口底边，同时准确地记录通过样品的水量和相应的时间，通常收集10min的水。渗水率按公式(4)进行计算。V
3）实验条件为：被测土壤水分含量大于60%LC(实验室饱和含水量），水温(23土2)℃，标准气候条件。（4）
GB/T19995.1—2005
式中：
e一渗水率，单位为mm/min；
一水量器收集流出水的容积，单位为mL；S--..--样品盒底面积，单位为mm；T—渗水时间，单位为min。
注水管；
盖(可移动)；
上圆简；
·上溢水管：
水面；
测试样品：
样品架；
侧盒（30mmX60mmX100mm）;
空气；
阀门：
出水管；
水面；
下圆简。
图5实验室渗水性测试装置
渗水层渗水速率
在渗水层部分取样，按实验室方法进行测定，6.12有机质及营养供给
采用土壤取样器现场取样，实验室检测。6.13环境保护要求
采用施工方声明、供货商提供相关资料、实验室检测等方法。6.14叶宽度
用标定过的、精确到0.1mm的直尺测量叶子的最宽处。6
7合格、分级判定规则
7.1合格判定
GB/T19995.1—2005
7.1.1非破坏性检验项，在被测场地内随机取样不少于20个点，或每个点代表面积<400m，覆盖被检测场地，所测点的合格率不小于95%时，可判定该项合格，7.1.2破坏性检验项4，应选择有代表性的3～5个样点（品），每个点代表面积<2000m2，所测点100%合格时可判定为该项合格
7.1.3定性检测项目只检测是否符合要求所描述的状态或现象，判定合格或不合格。7.2分级判定
7.2.1满足本部分第5章所有项目及项目的最佳值，判定为一级。7.2.2满足本部分第5章所有项目及项目的合格值，判定为二级。7.2.3满足本部分5.2、5.3、5.7、5.10项目的合格值及5.12、5.13项目，判定为三级。7.2.4未达到本部分三级所规定项目的场地，判定为不合格。4）对场地原有面层结构产生破坏作用的检验项目，包括有机质及营养供给、环境保护要求、渗水速率。GB/T19995.1—2005
A.1场地面层基础结构
A.1.1根系层厚度
附录A
（资料性附录）
场地面层基础结构及相关特性
根系层厚度宜为（80～150)mm。A.1.2渗水层厚度（必要时）
渗水层厚度宜（100~200)mm。
足球场地天然草面层结构厚度示意图参见图A.1a和A.1b。ALEEA
2（150mm
草坪层；bzxz.net
2——根系层；
3渗水层；
4—原土。
图A.1a足球场地天然草面层结构（无排水沟）1
2(150mm~250mm）
草坪层；
根系层；
渗水层；
4原土；
一排水层。
；3100mm
n~200m
图A.1b足球场地天然草面层结构（带排水沟）测定方法：采用面法，分别测量各层厚度。A.2土壤密度
一般为42%~55%。
测定方法：土壤密度的测定采用环刀法。结果计算采用公式（A.1）：8
