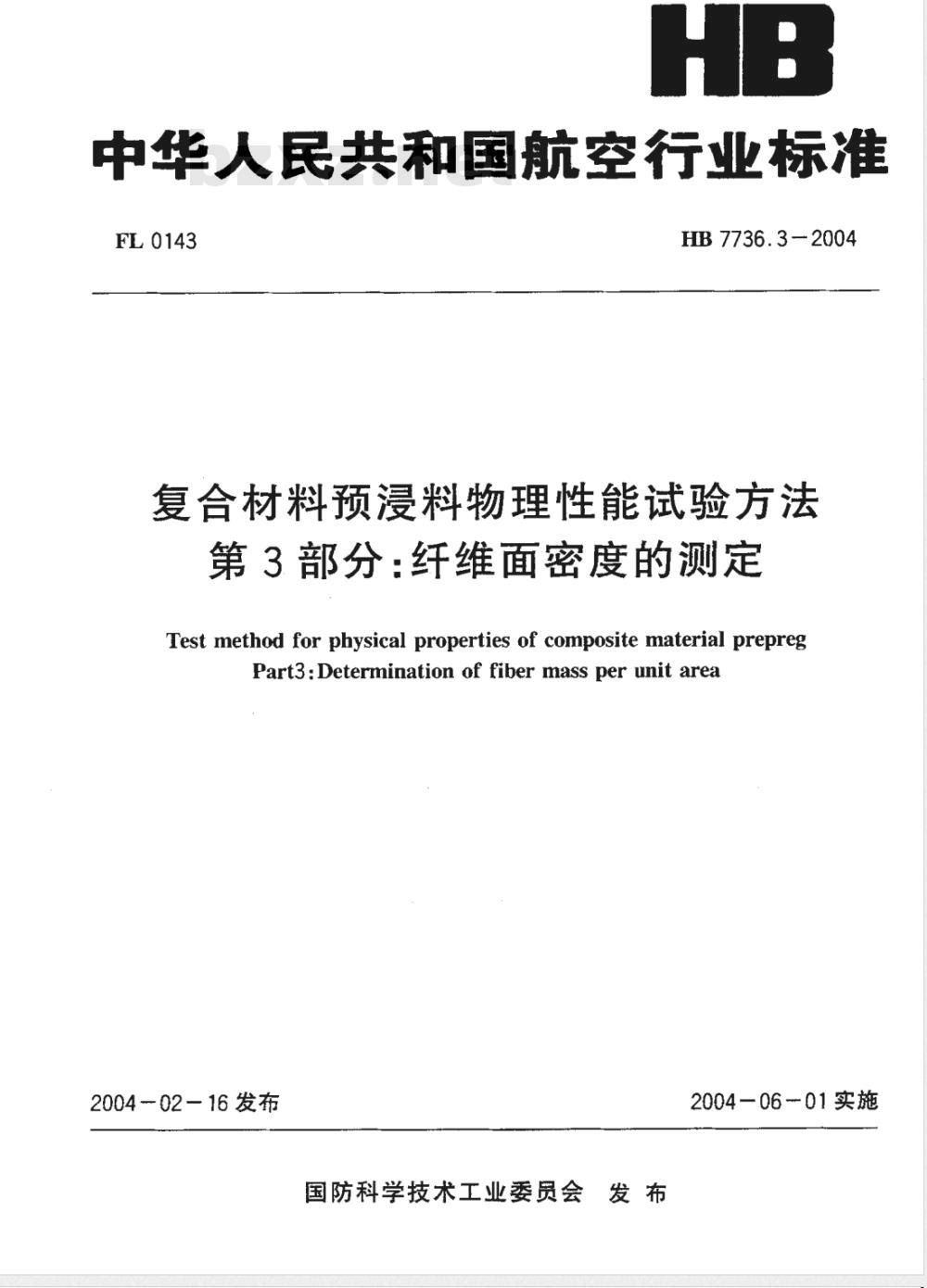

中华人民共和国航空行业标准
FL0143
HB7736.3-2004
复合材料预浸料物理性能试验方法第3部分：纤维面密度的测定
Test method for physical properties of composite material prepregPart3:Determination of fiber mass per unit area2004-02-16发布
国防科学技术工业委员会发布
2004-06-01实施
HB 7736.3-2004

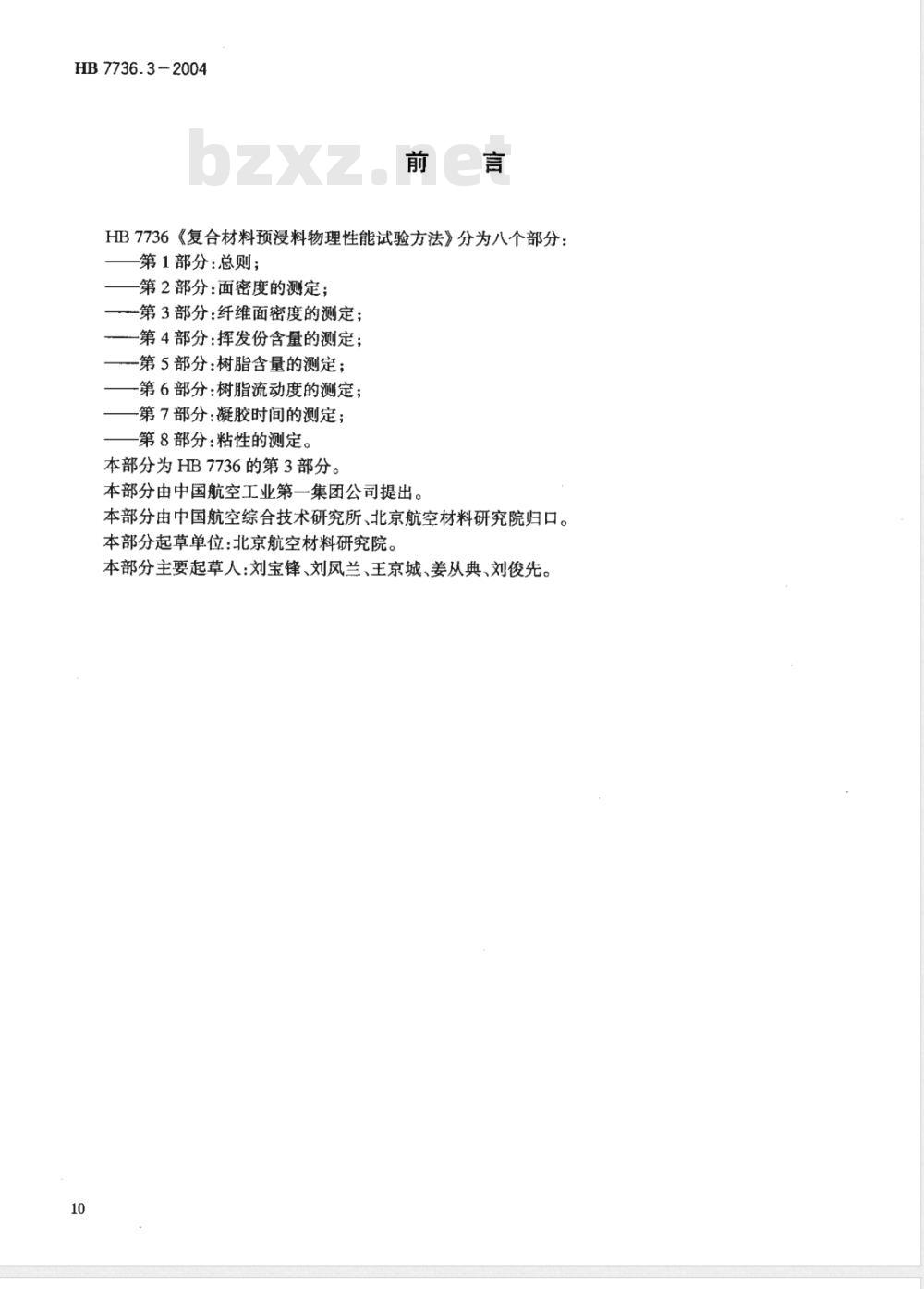

HB7736《复合材料预浸料物理性能试验方法》分为八个部分：第1部分：总则；
第2部分：面密度的测定；
-第3部分：纤维面密度的测定；-第4部分：挥发份含量的测定；-第5部分：树脂含量的测定；
一第6部分：树脂流动度的测定；-第7部分：凝胶时间的测定；
第8部分：粘性的测定。
本部分为HB7736的第3部分。
本部分由中国航空工业第一集团公司提出。本部分由中国航空综合技术研究所、北京航空材料研究院归口。本部分起草单位：北京航空材料研究院。本部分主要起草人：刘宝锋、刘凤兰、王京城、姜从典、刘俊先。10

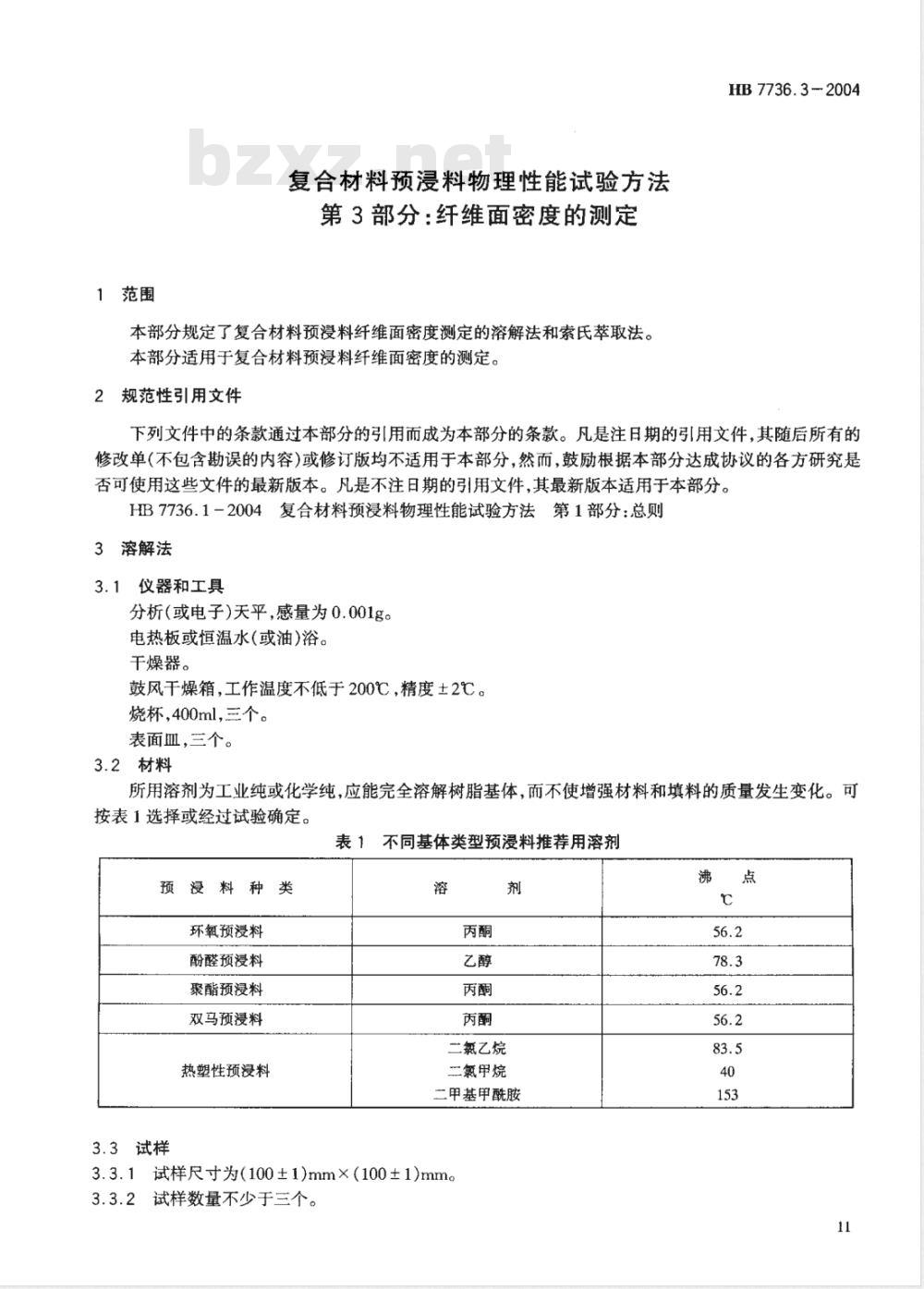

1范围
复合材料预浸料物理性能试验方法第3部分：纤维面密度的测定
本部分规定了复合材料预浸料纤维面密度测定的溶解法和索氏萃取法。本部分适用于复合材料预浸料纤维面密度的测定。2规范性引用文件
HB 7736.3 - 2004
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。HB7736.1-2004复合材料预浸料物理性能试验方法第1部分：总则3溶解法
3.1仪器和工具
分析(或电子)天平，感量为0.001g。电热板或恒温水(或油)浴。
干燥器。
鼓风干燥箱，工作温度不低于200℃，精度土2℃。烧杯，400ml，三个。
表面皿，三个。
3.2材料
所用溶剂为工业纯或化学纯，应能完全溶解树脂基体，而不使增强材料和填料的质量发生变化。可按表1选择或经过试验确定。
表1不同基体类型预浸料推荐用溶剂预浸料种类
环氧预浸料
酚醛预浸料
聚酯预浸料
双马预浸料
热塑性预浸料
3.3试样
二氮乙烷
二氮甲烷
三甲基甲酰胺
3.3.1试样尺寸为(100±1)mm×（100±1)mm。3.3.2试样数量不少于三个。
HB7736.3-2004

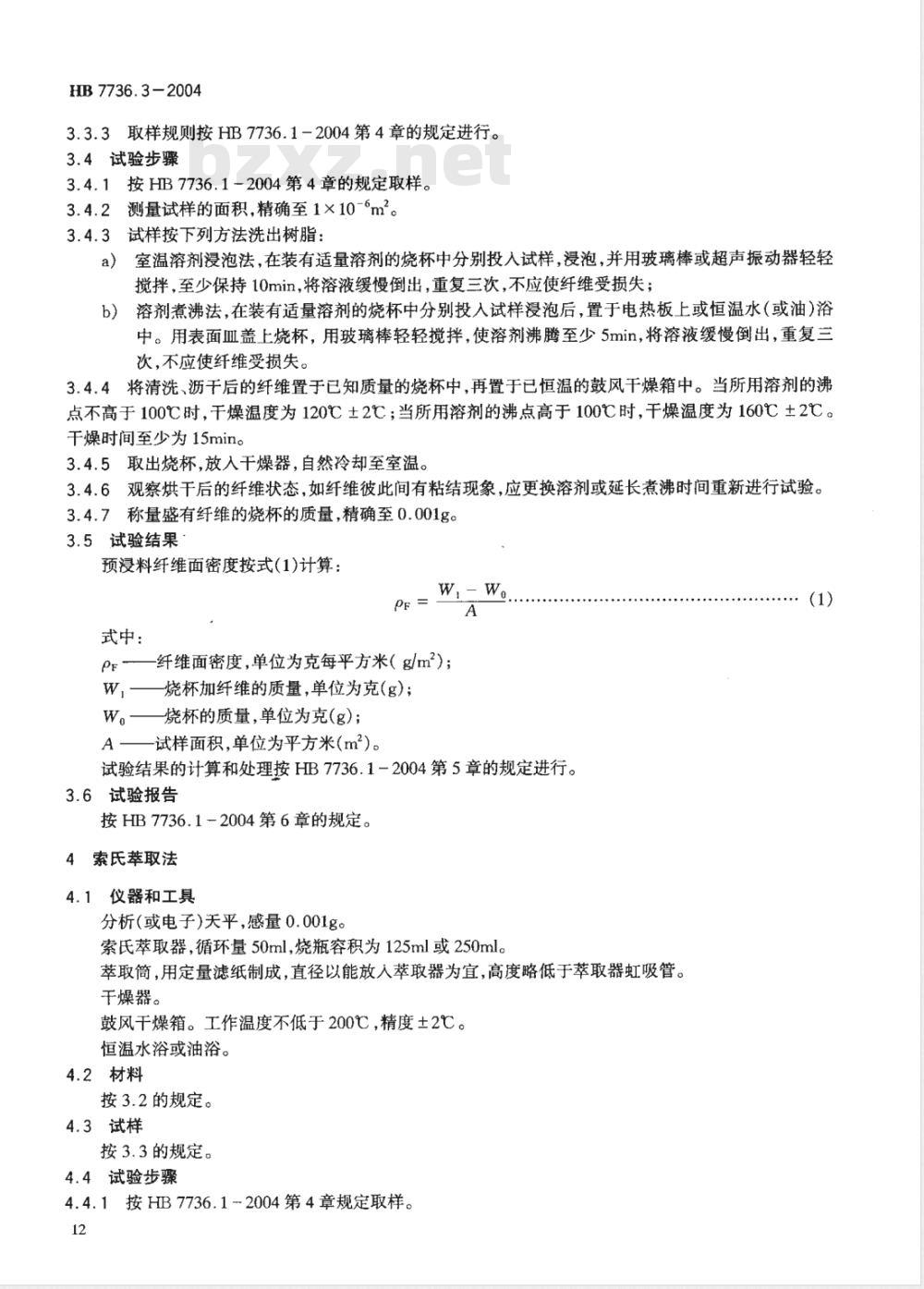

3.3.3取样规则按HB7736.1-2004第4章的规定进行。3.4试验步骤
3.4.1按HB7736.1-2004第4章的规定取样。3.4.2测量试样的面积，精确至1×10-6m2。3.4.3试样按下列方法洗出树脂：a）室温溶剂浸泡法，在装有适量溶剂的烧杯中分别投入试样，浸泡，并用玻璃棒或超声振动器轻轻搅拌，至少保持10min，将溶液缓慢倒出，重复三次，不应使纤维受损失；溶剂煮沸法，在装有适量溶剂的烧杯中分别投入试样浸泡后，置于电热板上或恒温水（或油）浴b）
中。用表面血盖上烧杯，用玻璃棒轻轻搅拌，使溶剂沸腾至少5min，将溶液缓慢倒出，重复三次，不应使纤维受损失。
3.4.4将清洗、沥干后的纤维置于已知质量的烧杯中，再置于已恒温的鼓风干燥箱中。当所用溶剂的沸点不高于100℃时，干燥温度为120℃土2℃；当所用溶剂的沸点高于100℃时，干燥温度为160℃土2℃。干燥时间至少为15min。
3.4.5取出烧杯，放入干燥器，自然冷却至室温。3.4.6观察烘干后的纤维状态，如纤维彼此间有粘结现象，应更换溶剂或延长煮沸时间重新进行试验。3.4.7称量盛有纤维的烧杯的质量，精确至0.001g。3.5试验结果
预浸料纤维面密度按式(1)计算：PF =
式中：
Pr——纤维面密度，单位为克每平方米（g/m2)；W，烧杯加纤维的质量，单位为克(g)；W。烧杯的质量，单位为克(g)；A试样面积，单位为平方米（m2）。试验结果的计算和处理按HB7736.1-2004第5章的规定进行。3.6试验报告免费标准下载网bzxz
按HB7736.1-2004第6章的规定。索氏萃取法
仪器和工具
分析（或电子)天平，感量0.001g。索氏萃取器，循环量50ml，烧瓶容积为125ml或250ml。萃取筒，用定量滤纸制成，直径以能放人萃取器为宜，高度略低于萃取器虹吸管。干燥器。
鼓风干燥箱。工作温度不低于200℃，精度±2℃。恒温水浴或油浴。
4.2材料
按3.2的规定。
4.3试样
按3.3的规定。
4.4试验步骤
4.4.1按HB7736.1~2004第4章规定取样。12

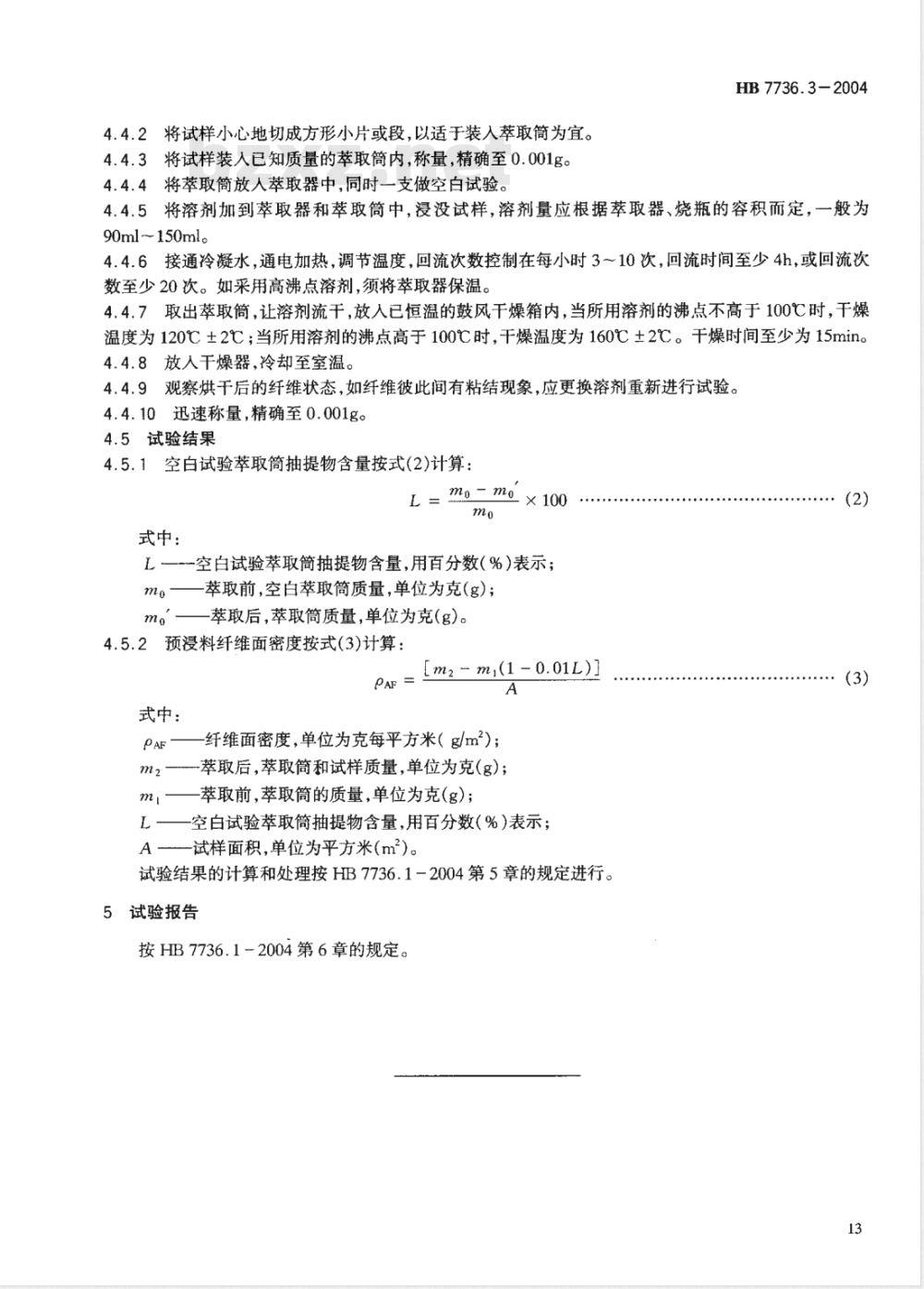

4.4.2将试样小心地切成方形小片或段，以适于装入萃取筒为宜。4.4.3将试样装人已知质量的萃取筒内，称量，精确至0.001g。4.4.4将萃取筒放人萃取器中，同时一支做空白试验。HB7736.3-2004
4.4.5将溶剂加到萃取器和萃取筒中，浸没试样，溶剂量应根据萃取器、烧瓶的容积而定，一般为90ml150ml。
4.4.6接通冷凝水，通电加热，调节温度，回流次数控制在每小时3～10次，回流时间至少4h，或回流次数至少20次。如采用高沸点溶剂，须将萃取器保温。4.4.7取出萃取筒，让溶剂流干，放入已恒温的鼓风干燥箱内，当所用溶剂的沸点不高于100℃时，干燥温度为120℃±2℃；当所用溶剂的沸点高于100℃时，干燥温度为160℃±2℃。干燥时间至少为15min。4.4.8放人干燥器，冷却至室温。4.4.9观察烘干后的纤维状态，如纤维彼此间有粘结现象，应更换溶剂重新进行试验。4.4.10迅速称量，精确至0.001g。4.5试验结果
4.5.1空白试验萃取筒抽提物含量按式(2)计算：L = mo- mo、
式中：
L一~空白试验萃取筒抽提物含量，用百分数（%）表示；mo
萃取前，空白萃取筒质量，单位为克（g)；萃取后，萃取筒质量，单位为克（g)。4.5.2预浸料纤维面密度按式(3)计算：PAF
式中：
[m2 m,(1 - 0.01L)]
-纤维面密度，单位为克每平方米（g/m2）；PAF
-萃取后，萃取筒和试样质量，单位为克（g）；m
-萃取前，萃取筒的质量，单位为克（g)；L一一空白试验萃取筒抽提物含量，用百分数(%）表示；A一一试样面积，单位为平方米（m2）。试验结果的计算和处理按HB7736.1-2004第5章的规定进行。5试验报告
按HB7736.12004第6章的规定。
