【国家标准(GB)】船用空气瓶安全阀

本网站发布时间： 2024-08-12 12:48:40

GB/T14087-1993
现行

基本信息

标准号：
GB/T 14087-1993
标准名称：
船用空气瓶安全阀
标准类别：
国家标准(GB)
英文名称：
Marine air bottle safety valve
标准状态：
现行
发布日期：
1993-01-09
实施日期：
1993-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
320.36 KB

标准分类号

标准ICS号：
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：
船舶>>船用主辅机>>U42机舱设备

关联标准

出版信息

出版社：
中国标准出版社
页数：
7页
标准价格：
8.0 元

其他信息

首发日期：
1993-01-09
复审日期：
2004-10-14
起草单位：
704研究所
归口单位：
全国船用机械标准化技术委员会
发布部门：
国家技术监督局
主管部门：
中国船舶工业集团公司

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了船用空气瓶安全阀的分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于公称通径为6~20mm，工作压力为1MPa，3MPa的安全阀。 GB/T 14087-1993 船用空气瓶安全阀 GB/T14087-1993

标准内容

部分标准内容：

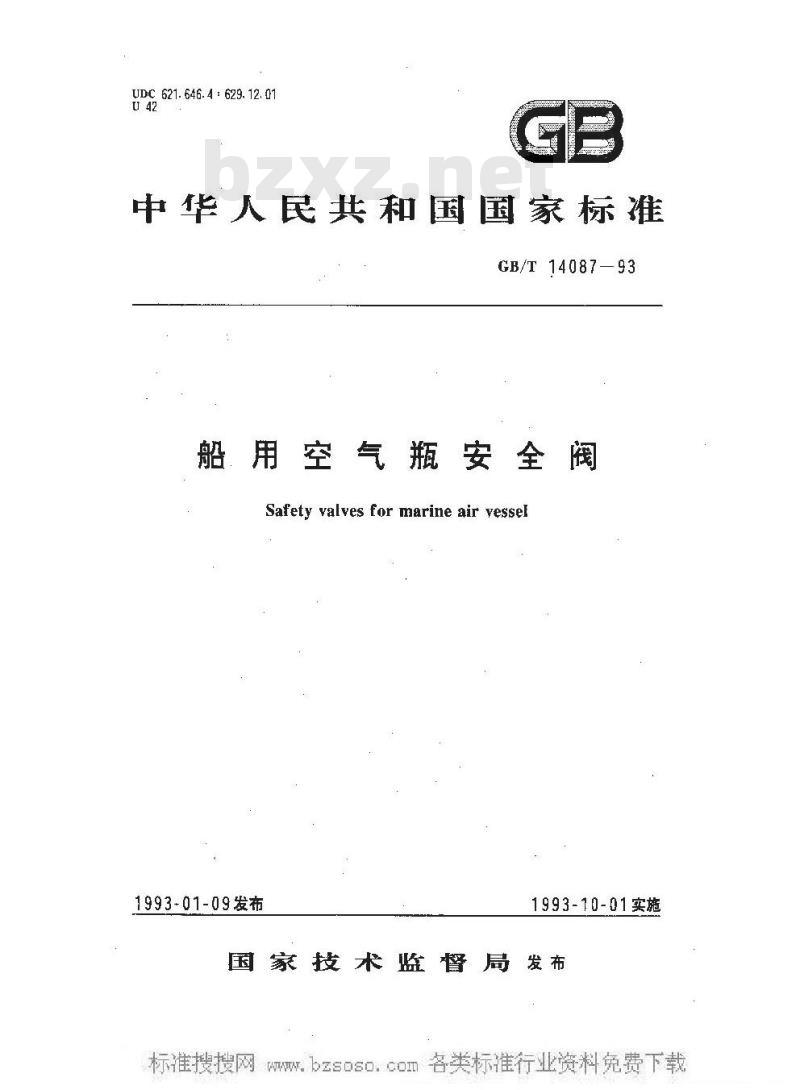

UDC621.646.4:629.12.01
中华人民共和国国家标准
GB/T 14087—93
船用空气瓶安全阀
Safety valves for marine air yessel1993-01-09发布
1993-10-01实施
国家技术监督局发布
W.

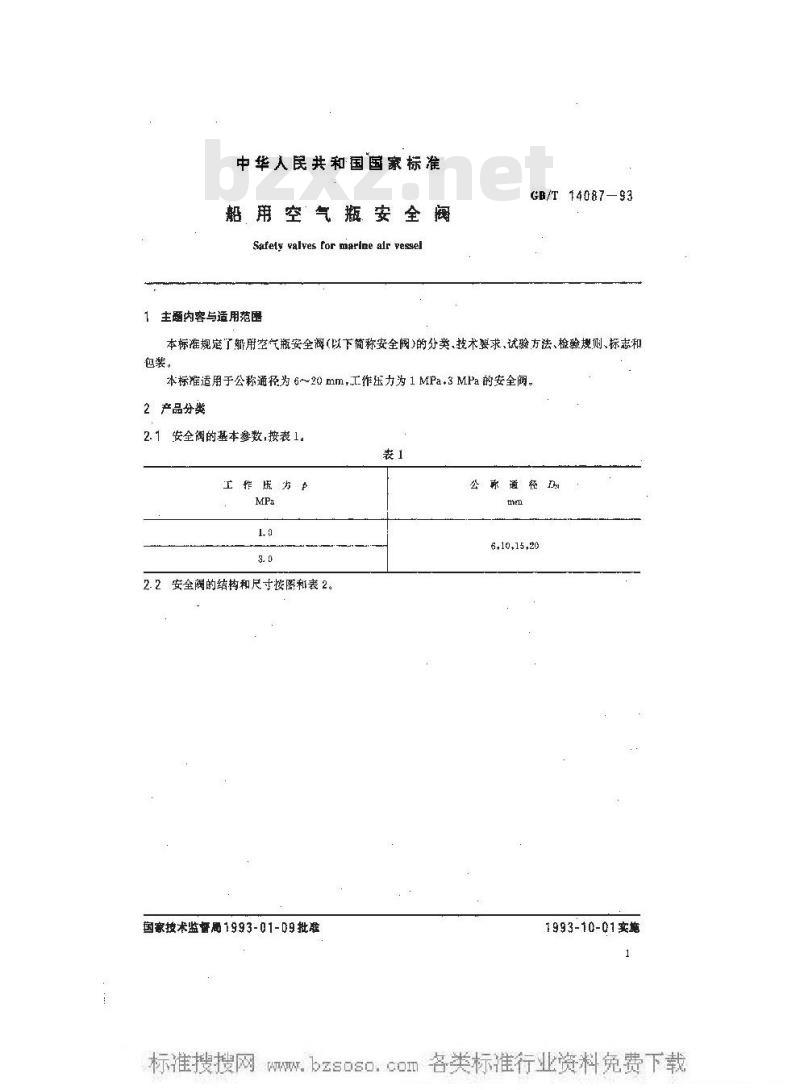

中华人民共和国国家标准
船用空气瓶安全阀
Safelyvalves for mgrilnealrFesgel1主题内容与适用范围
GB/T14087—93
本标准规定了册用空气瓶安全海(以下简称安全阀)的分类、技术婴求、试验方法、检验规则、标志和包装。
本标准适用于公称通径为 6~20 mm,工作压力为 1 MPa.3 MPa 的安全闻。2产品分类
2. 1 安全阀的基本参数,按表 1。1
工医力产

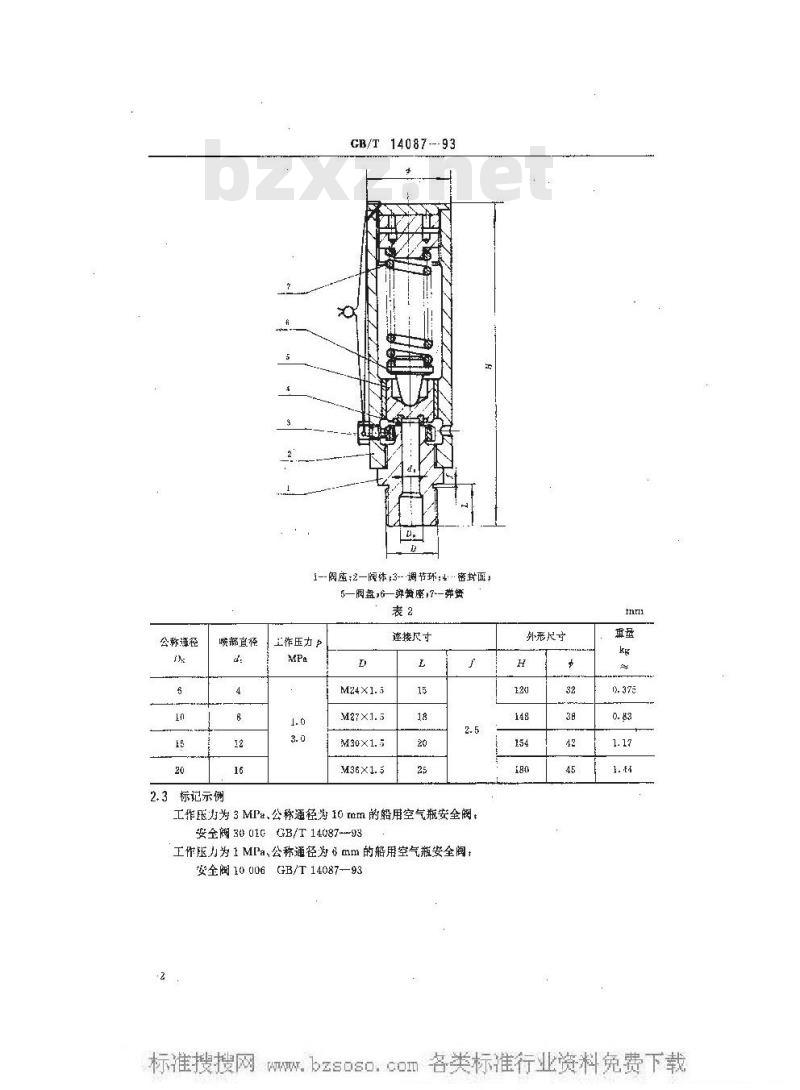

2.2安全阔的结构和尺寸按图和表2。国家技术监督局1993-01-D9批难公款通径L
6,10+15,20
1993-10-01实施
W.公称语径
喷部直径
2.3标记示例
CB/T 14087---93
1--阔座;2—阔体,3--调节环;4·密我面,5—周盘;6—弹黄率,了--弹资
三作压力
连接尺寸
工作压为为3MPa，公称通径为10rm的船用空气瓶安全阀：全阅3001GGB/140873
工作压力为 1 MPa,公称通径为 6 mm 的船用空气瓶安全阔:安全阀10 006 GB/T 14087—93
外形尺

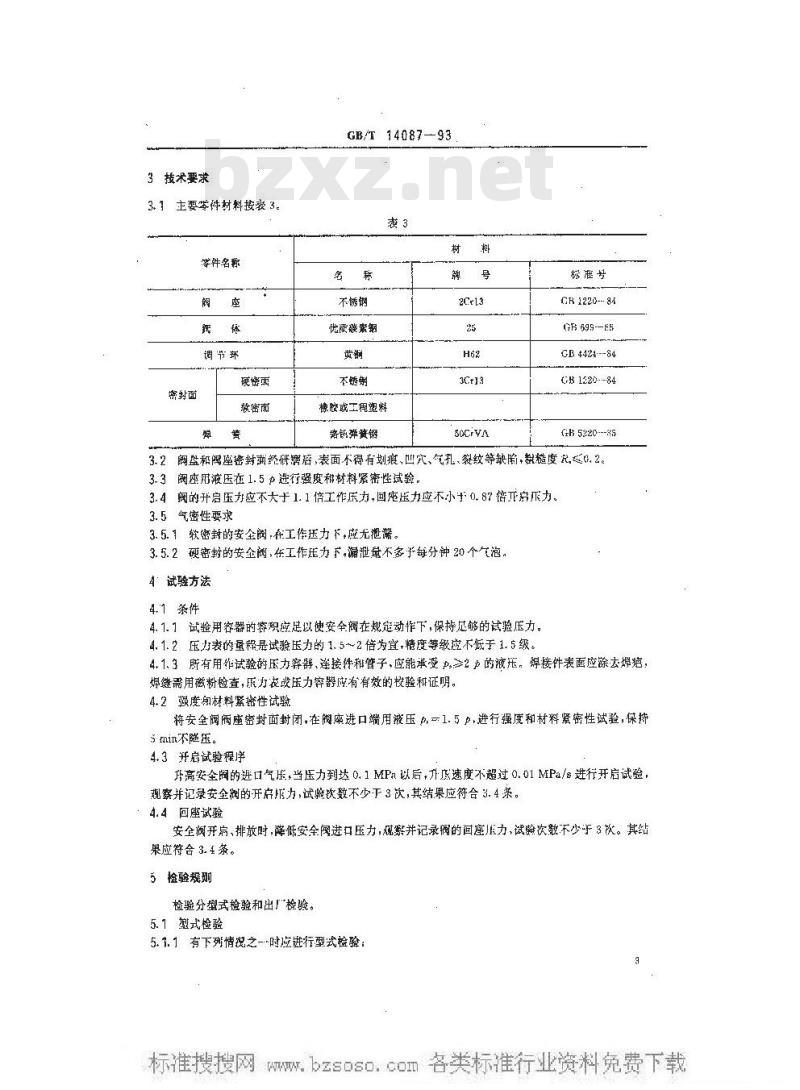

W.3接术要求
3. 1主要岑件材料按表 3.
等件名称
调节环
擀封面
GB/T 14087-93
不锈钢
忧质破索朝
橡胶或王程塑料
各弹簧锅
SOCEVA
标准号
CR1220--84bzxz.net
GR 699--88
GB 4424---84
GB1520-84
5220---85
3.2阀盘和座密封南经研离落，表面不得有划痕，凹穴、气孔、裂纹等缺陷，粉糙度况，≤6.2。3.3阀座用液压在1.5p进行强度和材料紧密性试验。3.4阀的升启压力应不大于1.1倍工作压力，回庞压力应不小于0.87错乃房而力。3.5气密性要求
3.5.1软密封的安全阅.在工作压力下，应无翘满。3.5.2硬密封的安企阀，在工作玉力下，漏泄量不多予每分钟20个气泡。4试验方法
4.1条件
4.1.1试验用容器的容识应足以使安全阀在规定动作下，保持足够的试验压力。4. 1. 2 压为表的量程最试验压力的 1. 5~2 倍为宜,精度等级应不低于 1. 5 级。4.1.3所有用作试验的压力容器，连接转和管子，应能承变力≥2力的液乐，焊接件表面应途去癌，焊继需用磁粉检查，乐打表或压力容器应有有效的校验和证明。4.2强度潮材料紧密性试验
将安全阅阀座密封面封闭，在阅座进口端用液压p一1.5p，进行强度和材料紧密性试验，保持s min不随压。
4.3开启试验程序
开高安全阔的进口气压，当压力到达0.1MPa以后，升底速度不超过0.01MPa/进行开启试验，观察并记录安全阀的开启力,试验饮数不少于 3 饮,其结果应符合 3. 4 条。4.4回座就验
安全阀开扇、排放时,降低安全阀进口压力，观察并记录阀的间座压力,试验次数不少于3 次。其站果应符合 3. 4 条。
5检验规列
检验分型式检验和出检验。
5.1型式检验

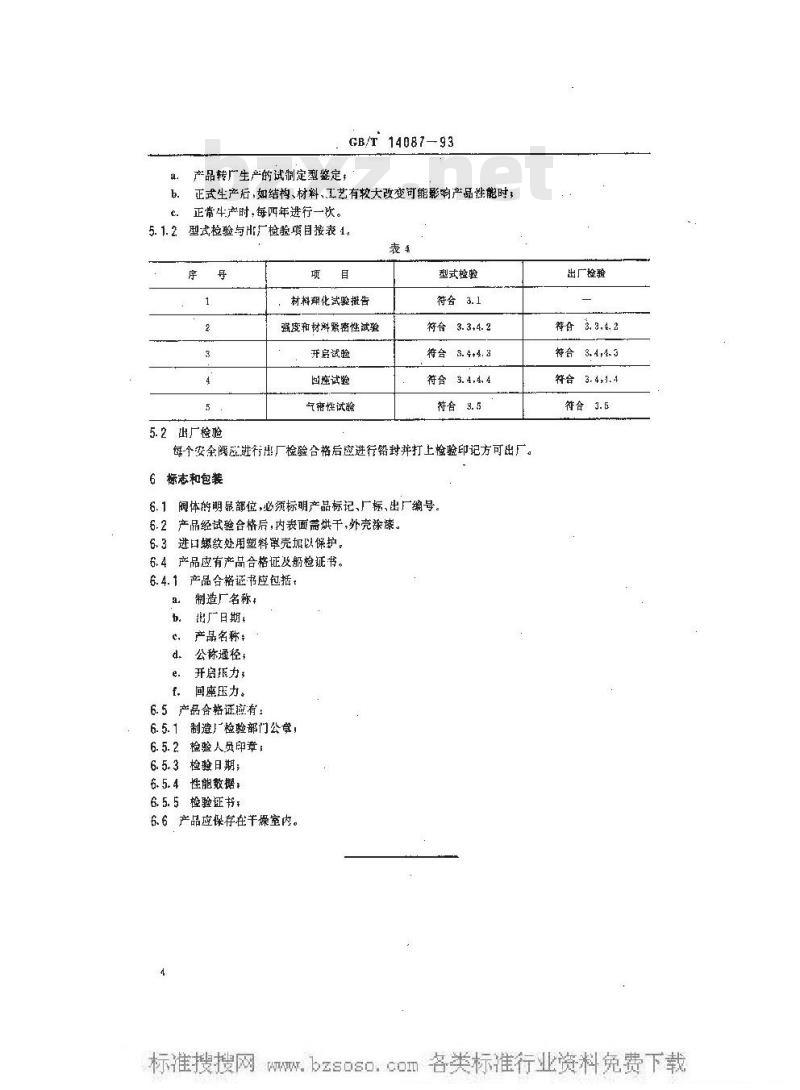

5.1.1有下列情况之—-时应进行型式检验：W.GB/T 14087—93
产品转广生产的试制定型鉴定；a
正式生产后,如结构、材料、工艺有较大改变可能影响产品性能时；b.
正常牛产时，每四年进行一次。5. 1.2型式检验与出厂检验项目按表1。表4
5.2出厂检验
材料理化试验抵告
强度和材料紧密性试验
开启试验
回座试验
气帝性试验
型式检验
符合3.1
符合3.3+4.2
符合3.4+4.3
符合3. 4,4.4
每个安全阀应进行出厂检验合格后应进行铅封并打上检验印记方可出厂。6标志和包装
6.1阀体的明显部位，必须标明产品标记，厂标、出厂编号。6.2产品经试验合格后，内表面需烘千,外壳涤漆。6.3进口螺纹处用塑料罩壳加以保护，6.4产品应有产品合格证及船检证书。6.4.1产品合格证书应包括
制造厂名称：
职厂日期，
产品名称：
公称通径+
开启版力；
回座压力。
6.5产品合格证应有：
6.5.1制遗检验部门公章，
6. 5.2检验人员印章；
6.5.3检验日期；
6. 5.4性能数据：
6.5.5检验证书：
6.6产品应保存在干燥室内。
出厂捡验
符食8. 3,4. 2
符合3.4,4. 3
符合3.4,1.4
符合3.5
W.附加说明，
本标准由中国船舶工业总公司提出。GB/T14087—93
本标准由全国船用机械标准化找术委员会辅锅炉防污染分技术委员会归口。本标维由中国船舶工业总公第七研究院704所负责起草，高签内机配件厂参架，本标罹主要翘草人刘至诚。
W.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
