【地方标准】 农田水利工程灌排渠用预制混凝土构件

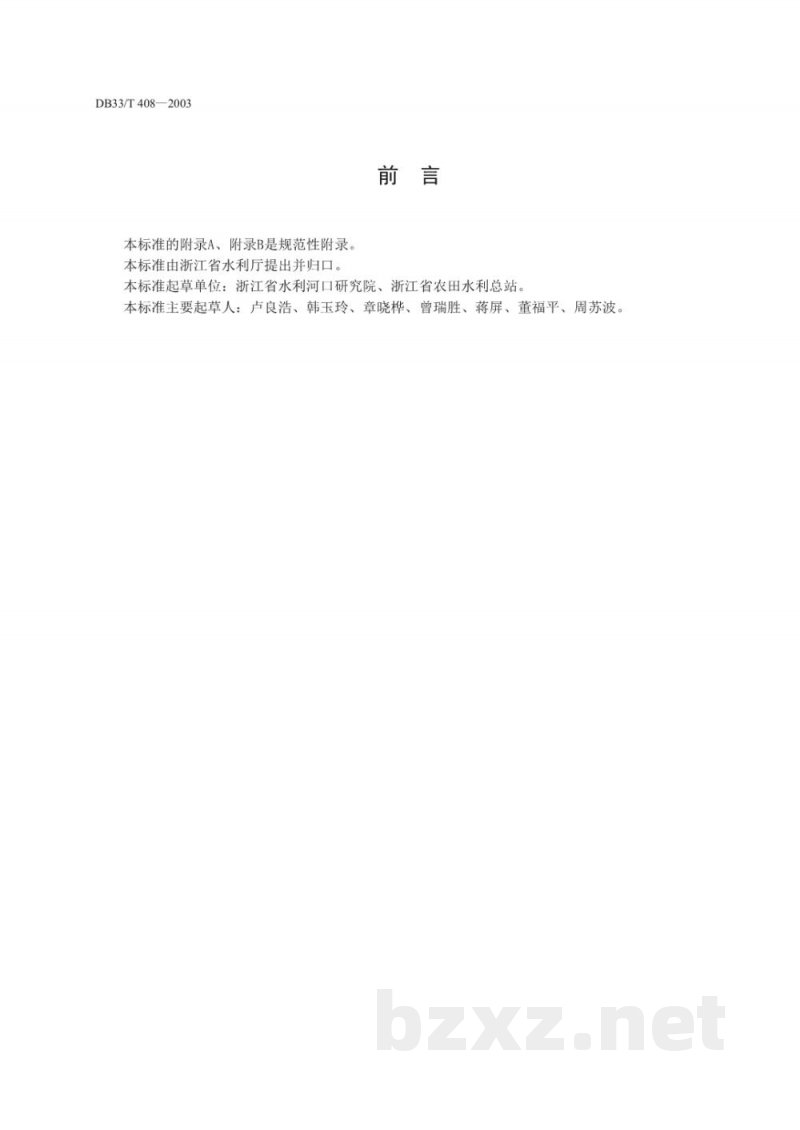

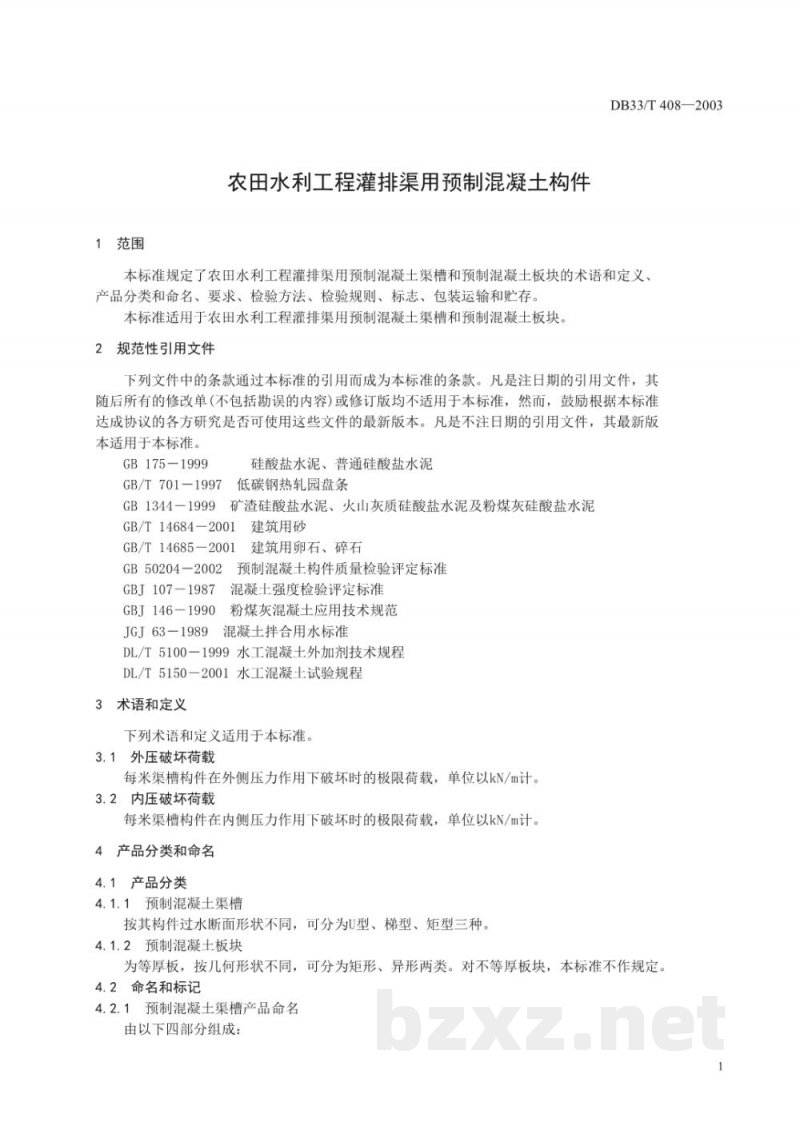

DB33/T408—2003 农田水利工程灌排渠用预制混凝土构件 前言 本标准的附录A、附录B为规范性附录。本标准由浙江省水利厅提出并归口。起草单位包括浙江省水利河口研究院、浙江省农田水利总站。主要起草人包括卢良浩、韩玉玲、章晓桦、曾瑞胜、蒋屏、董福平、周苏波。 1 范围 本标准规定了农田水利工程灌排渠用预制混凝土渠槽和预制混凝土板块的术语和定义、产品分类和命名、要求、检验方法、检验规则、标志、包装运输和贮存。本标准适用于农田水利工程灌排渠用预制混凝土渠槽和预制混凝土板块。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。注日期的引用文件仅适用于该日期对应的版本，后续的修改单或修订版不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。不注日期的引用文件，其最新版本适用于本标准。 - GB175-1999 硅酸盐水泥、普通硅酸盐水泥 - GB/T701-1997 低碳钢热轧园盘条 - GB1344-1999 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 - GB/T14684-2001 建筑用砂 - GB/T14685-2001 建筑用卵石、碎石 - GB50204-2002 预制混凝土构件质量检验评定标准 - GBJ107-1987 混凝土强度检验评定标准 - GBJ146-1990 粉煤灰混凝土应用技术规范 - DL/T5100-1999 水工混凝土外加剂技术规程 3 术语和定义 3.1 外压破坏荷载：每米渠槽构件在外侧压力作用下破坏时的极限荷载，单位为kN/m。 3.2 内压破坏荷载：每米渠槽构件在内侧压力作用下破坏时的极限荷载，单位为kN/m。 4 产品分类和命名 4.1 产品分类 4.1.1 预制混凝土渠槽：根据构件过水断面形状的不同，可分为U型、梯型、矩型三种。 4.1.2 预制混凝土板块：为等厚板，按几何形状的不同，可分为矩形、异形两类。 4.2 命名和标记 4.2.1 预制混凝土渠槽产品命名：由以下四部分组成： - 第一部分：表示槽型代号，U表示U型槽，T表示梯型槽，J表示矩型槽。 - 第二部分：槽口净宽，单位为mm。 - 第三部分：槽净深，单位为mm。 - 第四部分：槽壁最小厚度，单位为mm。 例如：U700×600×30表示U型渠槽，槽口净宽700mm，净深600mm，最小壁厚30mm；T600×500×30表示梯型渠槽，槽口净宽600mm，净深500mm，最小壁厚30mm；J600×700×35表示矩型渠槽，槽口净宽600mm，净深700mm，最小壁厚35mm。 4.2.2 预制混凝土板块产品命名：矩形板块由以下四部分组成： - 第一部分：板块代号，B表示矩形板块。 - 第二部分：板块长度，单位为mm。 - 第三部分：板块宽度，单位为mm。 - 第四部分：板块厚度，单位为mm。 例如：B600×400×50表示矩形混凝土板块，长度600mm，宽度400mm，厚度50mm。 5 要求 5.1 原材料 5.1.1 水泥：应采用强度等级不低于32.5级的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，水泥性能应符合GB175-1999《硅酸盐水泥、普通硅酸盐水泥》和GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》的规定。 5.1.2 细骨料：应采用中砂，细度模数F·M为2.3～3.0，性能应符合GB/T14684-2001《建筑用砂》的规定。 5.1.3 粗骨料：最大粒径应≤15mm，性能应符合GB/T14685-2001《建筑用卵石、碎石》的规定。 5.1.4 混凝土中允许掺加外加剂及粉煤灰。掺加外加剂时应符合DL/T...
