【水产行业标准(SC)】 双钩型织网机

SC/T6008-1999

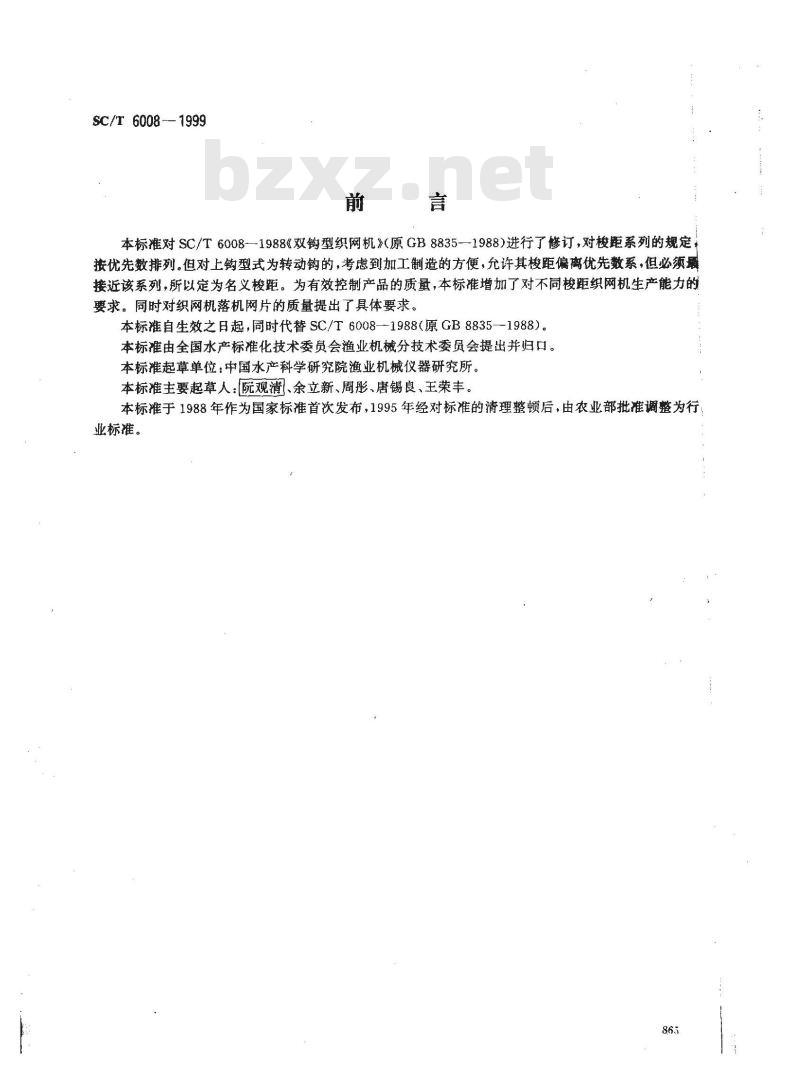

本标准对SC/T60081988《双钩型织网机》（原GB8835-1988)进行了修订，对梭距系列的规定，按优先数排列。但对上钩型式为转动钩的，考虑到加工制造的方便，允许其梭距偏离优先数系，但必须最接近该系列，所以定为名义梭距。为有效控制产品的质量，本标谁增加了对不同梭距织网机生产能力的要求。同时对织网机落机网片的质量提出了具体要求。本标准自生效之日起，同时代替SC/T6008—1988（原GB8835-1988）。本标准由全国水产标准化技术委员会渔业机械分技术委员会提出并归口。本标准起草单位：中国水产科学研究院渔业机械仪器研究所。本标准主要起草人：阮观清、余立新、周彤、唐锡良、王荣丰。本标准于1988年作为国家标准首次发布，1995年经对标准的清理整顿后，由农业部批准调整为行业标准。
1范围

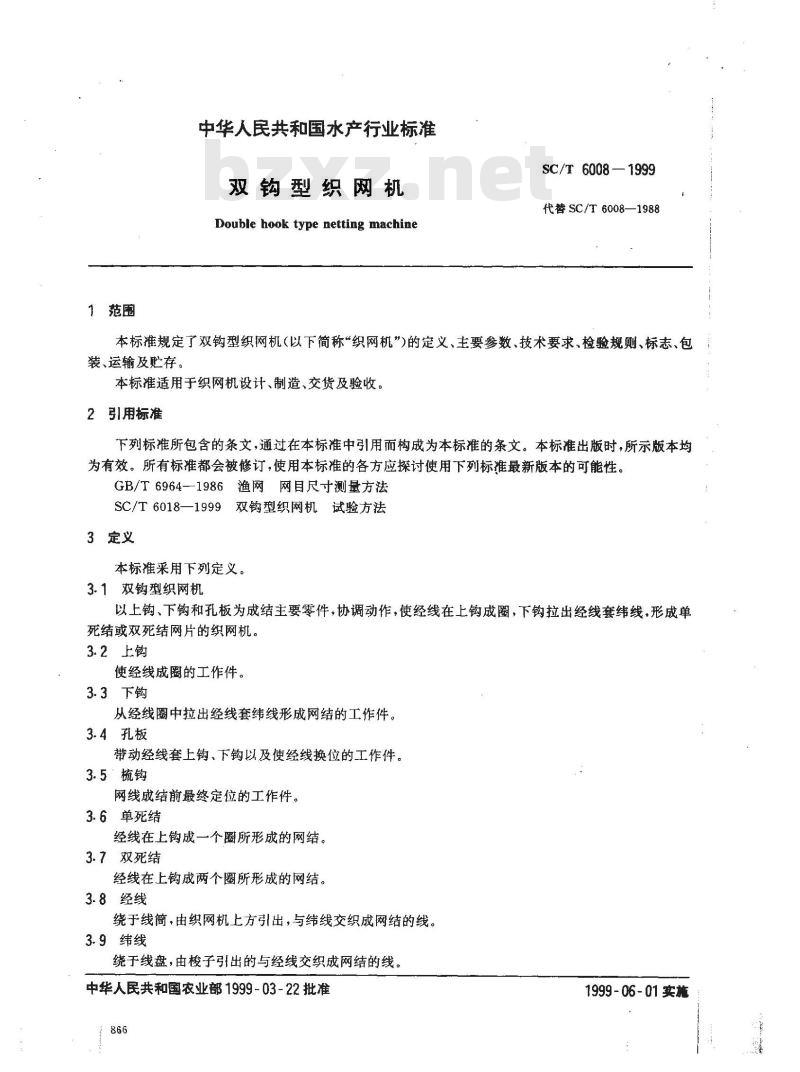

中华人民共和国水产行业标准
双钩型织网机
Double hook type netting machineSC/T 6008—1999
代替SC/T6008—1988
本标准规定了双钩型织网机（以下简称“织网机”)的定义、主要参数、技术要求，检验规则、标志、包装、运输及贮存。
本标准适用于织网机设计、制造、交货及验收。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6964—1986渔网网目尺寸测量方法SC/T6018—1999双钩型织网机试验方法3定义
本标准采用下列定义。
3.1双钩型织网机
以上钩、下钩和孔板为成结主要零件，协调动作，使经线在上钩成圈，下钩拉出经线套纬线，形成单死结或双死结网片的织网机。
3.2上钩
使经线成圈的工作件。
3.3下钩
从经线圈中拉出经线套纬线形成网结的工作件。3.4孔板
带动经线套上钩、下钩以及使经线换位的工作件。3.5＇梳钩
网线成结前最终定位的工作件。3.6单死结
经线在上钩成一个圈所形成的网结。3.7双死结
经线在上钩成两个圈所形成的网结。3.8经线
绕于线简，由织网机上方引出，与纬线交织成网结的线。3.9纬线
绕于线盘，由梭子引出的与经线交织成网结的线，中华人民共和国农业部1999-03-22批准866
1999-06-01实施

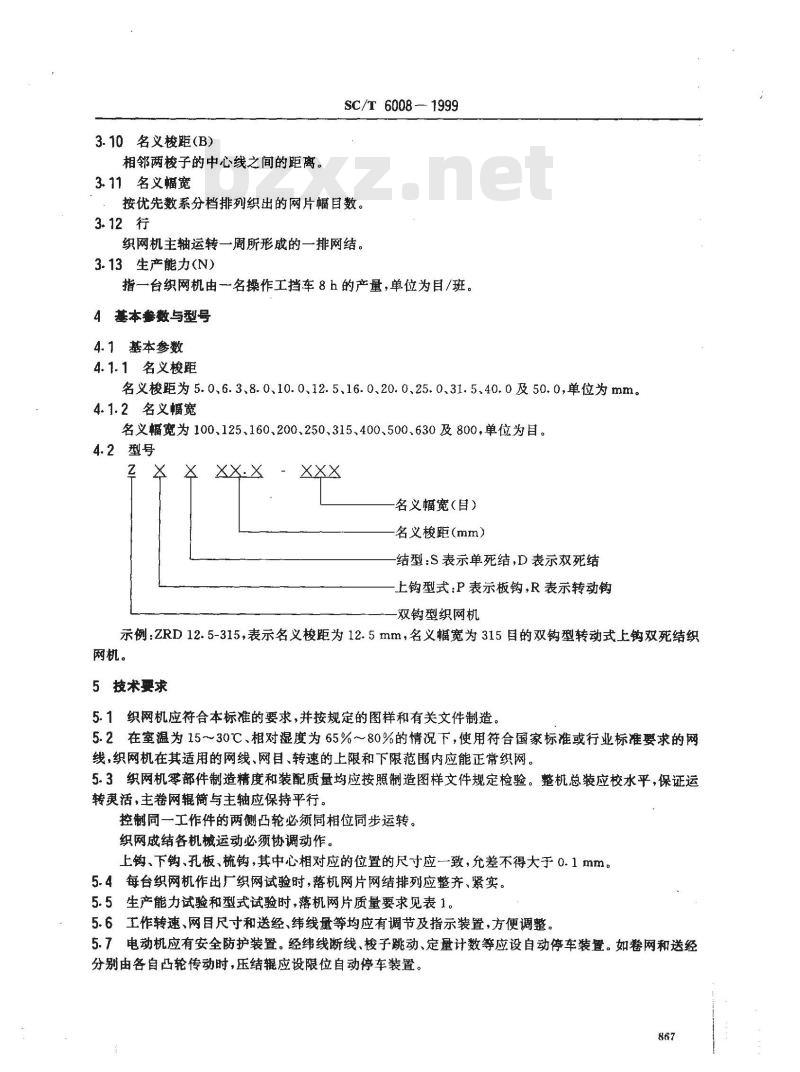

3.10名义梭距(B)
相邻两梭子的中心线之间的距离。3.11名义幅宽
SC/T 6008 -— 1999
按优先数系分档排列织出的网片幅目数。3.12行
织网机主轴运转一周所形成的一排网结。3.13生产能力(N）
指一台织网机由一名操作工挡车8h的产量，单位为目/班，4基本参数与型号
4.1基本参数
4.1.1名义梭距
名义梭距为5.0、6.3、8.0、10.0、12.5、16.0、20.0.25.0、31.5、40.0及50.0，单位为mm。4.1.2名义幅宽
名义幅宽为100、125、160、200、250、315、400、500、630及800，单位为目。4.2型号
X X XX.X - XXX
名义幅宽(目)
名义梭距（mm）
结型：S表示单死结,D表示双死结上钩型式：P表示板钩，R表示转动钩双钩型织网机
示例：ZRD12.5-315，表示名义梭距为12.5mm，名义幅宽为315目的双钩型转动式上钩双死结织网机。
5技术要求
5.1织网机应符合本标准的要求，并按规定的图样和有关文件制造。5.2在室温为15~30℃、相对湿度为65%~～80%的情况下，使用符合国家标准或行业标准要求的网线，织网机在其适用的网线、网目、转速的上限和下限范围内应能正常织网。5.3织网机零部件制造精度和装配质量均应按照制造图样文件规定检验。整机总装应校水平，保证运转灵活，主卷网辊简与主轴应保持平行。控制同一工作件的两侧凸轮必须同相位同步运转。织网成结各机械运动必须协调动作。上钩、下钩、孔板、梳钩，其中心相对应的位置的尺寸应一致，允差不得大于0.1mm。5.4每台织网机作出厂织网试验时，落机网片网结排列应整齐、紧实。5.5生产能力试验和型式试验时，落机网片质量要求见表1。5.6工作转速、网目尺寸和送经、纬线量等均应有调节及指示装置，方便调整。5.7电动机应有安全防护装置。经纬线断线、梭子跳动、定量计数等应设自动停车装置。如卷网和送经分别由各自凸轮传动时，压结辊应设限位自动停车装置。867
网目长度偏差率
大小行偏差率
网片长度偏差率
K型目率
漏目、破目率
注：2a指GB/T6964中网目长度。目
SC/T 6008 -1999

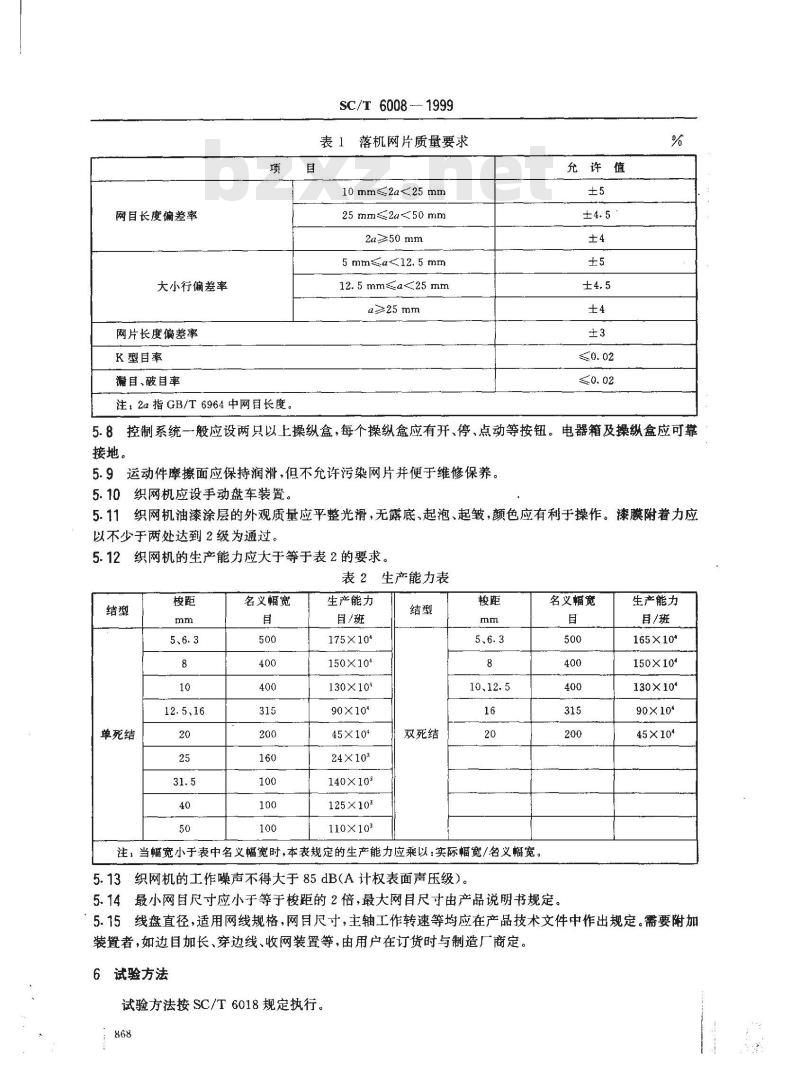

表1落机网片质量要求
10mm≤2a<25mm
25mm≤2u<50 mm
2a≥50 mm
5 mm≤a<12.5mm
12. 5 mm≤a<25 mm
a≥25mm
充许值
5.8控制系统一般应设两只以上操纵盒，每个操纵盒应有开、停、点动等按钮。电器箱及操纵盒应可靠接地。
5.9运动件摩擦面应保持润滑，但不允许污染网片并便于维修保养。5.10织网机应设手动盘车装置。织网机油漆涂层的外观质量应平整光滑，无露底、起泡、起皱，颜色应有利于操作。漆膜附着力应5.11
以不少于两处达到2级为通过。
5.12织网机的生产能力应大于等于表2的要求。表2生产能力表
单死结
12.5、16
名义幅宽
生产能力
目/班
175×10*
150×10*
130×104
90×104
45×10%
24×103
140×103
125×103
110×103
双死结
10、12.5
注，当蝠宽小于表中名义幅宽时，本表规定的生产能力应乘以：实际幅宽/名义幅宽。5.13
织网机的工作噪声不得大于85dB（A计权表面声压级）。5.14
名义蝠宽
最小网目尺寸应小于等于梭距的2倍，最大网目尺寸由产品说明书规定生产能力
目/班
165×10*www.bzxz.net
150X104
130×10*
90X104
45×104
线盘直径，适用网线规格，网目尺寸，主轴工作转速等均应在产品技术文件中作出规定。需要附加装置者，如边目加长、穿边线、收网装置等，由用户在订货时与制造厂商定。6
试验方法
试验方法按SC/T6018规定执行。868

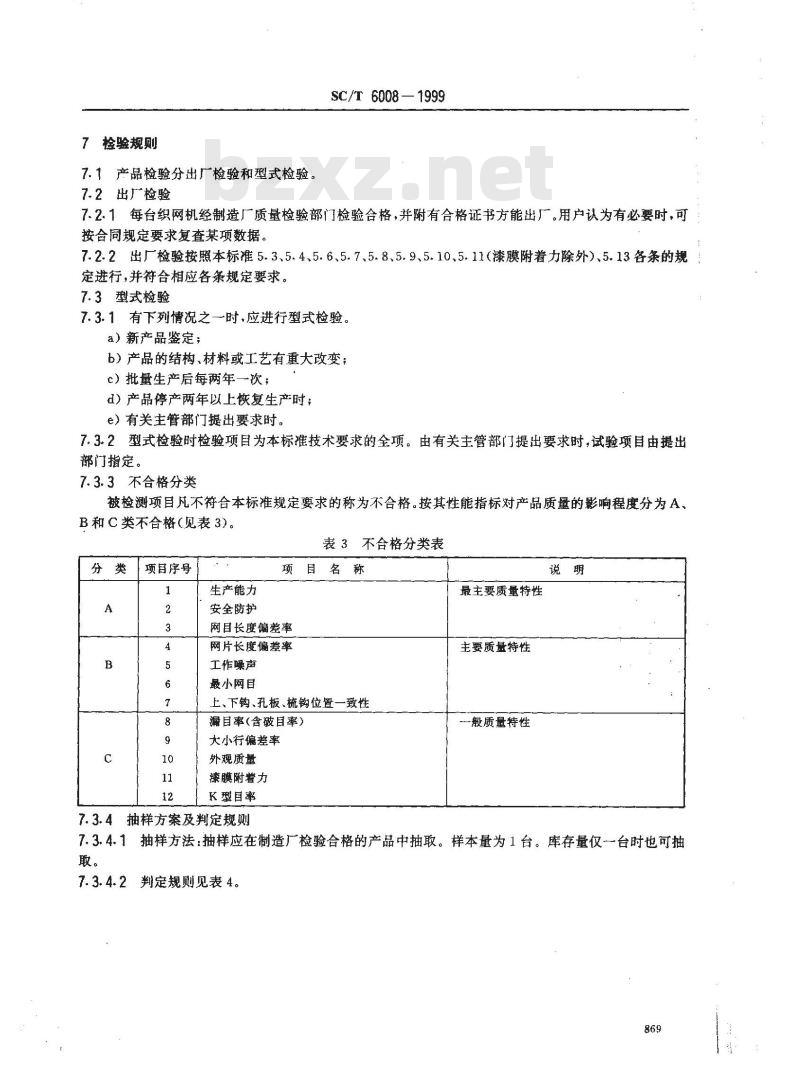

7检验规则
7.1产品检验分出厂检验和型式检验。7.2出厂检验
SC/T 6008—1999
7.2.1每台织网机经制造厂质量检验部门检验合格，并附有合格证书方能出厂。用户认为有必要时，可按合同规定要求复查某项数据。7.2.2出厂检验按照本标准5.3、5.4、5.6、5.7、5.8、5.9、5.10.5.11（漆膜附着力除外）、5.13各条的规定进行，并符合相应各条规定要求。7.3型式检验
7.3.1有下列情况之一时、应进行型式检验。a）新产品鉴定；
b）产品的结构、材料或工艺有重大改变；c）批量生产后每两年一次；
d）产品停产两年以上恢复生产时；e）有关主管部门提出要求时。
7.3.2型式检验时检验项目为本标准技术要求的全项。由有关主管部门提出要求时，试验项目由提出部门指定。
7.3.3不合格分类
被检测项目凡不符合本标准规定要求的称为不合格。按其性能指标对产品质量的影响程度分为A、B和C类不合格（见表3)。
表3不合格分类表
项目序号
生产能力
安全防护
项目名称
网目长度偏差率
网片长度偏差率
工作噪声
最小网目
上、下钩、孔板、梳钩位置一致性漏目率(含破目率）
大小行偏差率
外观质量
漆膜附着力
K型目率
7.3.4抽样方案及判定规则
最主要质量特性
主要质量特性
一般质量特性
抽样方法：抽样应在制造厂检验合格的产品中抽取。样本量为1台。库存量仅一台时也可抽7.3.4.1
判定规则见表4。
抽样方法
判定原则
项目数
检查水平
样本大小
SC/T 6008 — 1999
判定规则表
注：AQL为合格质量水平；A。为合格判定数;R。为不合格判定数。8标志、包装、运输、贮存
8.1标志
应在织网机明显部位固定产品标牌，标牌至少应包含以下基本内容：a）制造广名称、地址；
b）产品名称及型号；
c）主要技术参数、产品标谁编号；d）商标。
8.2包装
8.2.1除经线架和收网架等零件外，一般为整机包装。8.2.2织网机出厂时应附有下列文件：-产品合格证：
～使用说明书；
装箱单；
专用工具、附件及易损件。
8.3运输
运输方式由用户与制造厂商定。8.4贮存
织网机在装箱前应涂防锈油，箱内应有防雨、防潮措施。870
