【国家标准(GB)】 船用导航雷达裂缝天线方向图测试方法

UDC621.396.677.5:621.96

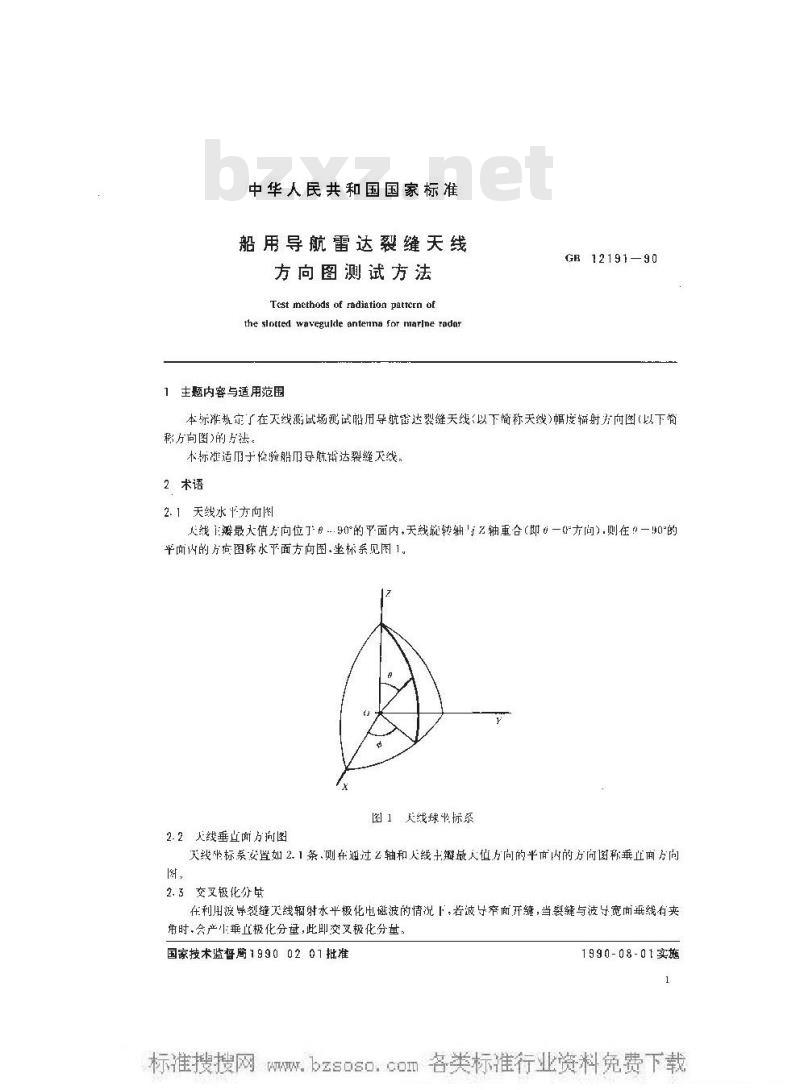

中华人民共和国国家标准
GB 12191—90
船用导航雷达裂缝天线
方向图测试方法
Test methods of radiation pattern ofthe slotted-wavcguide antenna for marinc radar1990-02-01发布
国家技术监督局
1990-08-01实施
W.中华人民共和国国家标准
船用导航雷达裂缝天线
方向图测试方法
Test mcthods of radiation pattcrn ofthe slotted wavegulde antenna for marlne radar1主题内容与适用范围
GE 12191—90
本标准越定了在天线测试场测试船用导航密达裂缝天线(以下简称天线)幅度辐射方向图(以下移方向图)的方法
本标斑适用于检验船用导航哺达裂缝天线，2术语
2.1天线水方向图此内容来自标准下载网
天线主善最大值方向位了90的平面内，天线施转轴Z轴重合（即6一方向）.则在一90\的平而内的方图称水平面方向图.坐标系见图1。图1天线球必标系
2.2大线垂直而方尚图
天线坐标系安置如2.1条，则在通过2轴和人线于最人值方向的平市内的方向图称垂止商方向图，
2.3交叉极化分毕
在利用波导裂缝天线辐射水平极化电磁波的情况下，若波导窄面开缝，当裂缝与波导宽面垂线有夹角时、会产生乘止极化分重,此即交叉极化分革，国家技术监督19900201批准
1990-08-01实施

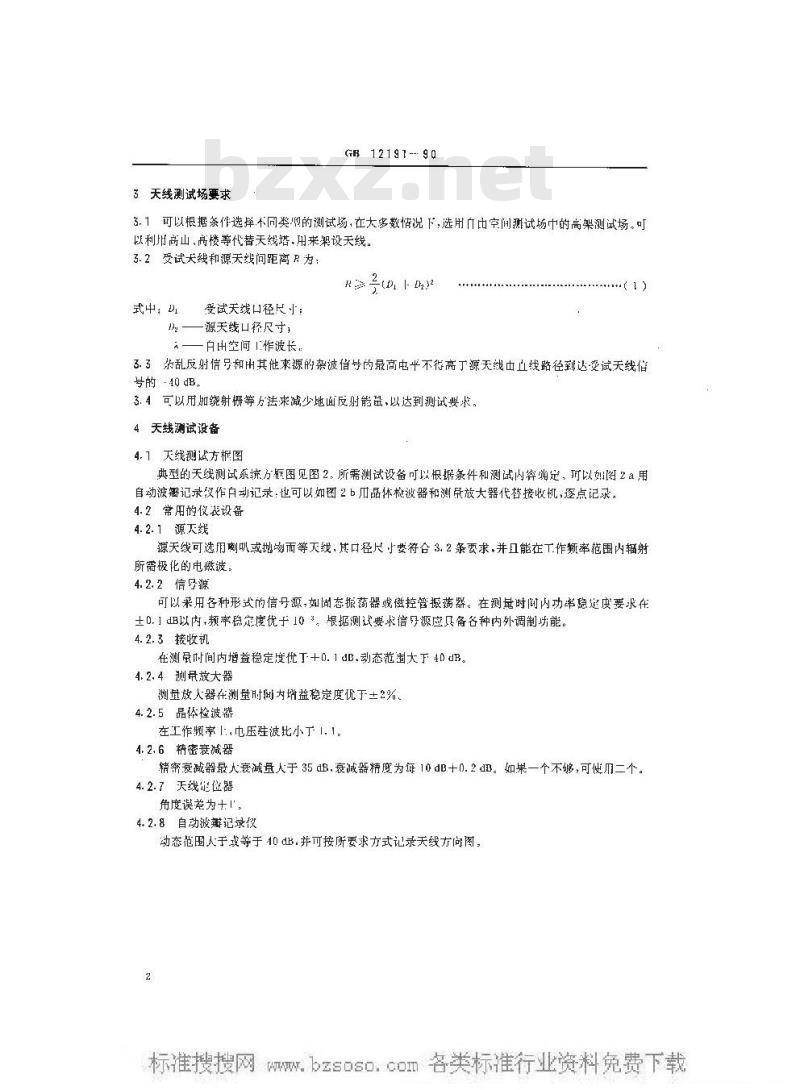

W.3天线测试场要求
GB12191-90
3.1可以根据条作选择不同类兜的测试场，在大多数情况下，选用门由空间测试场中的高架测试场。可以利川高山、高楼等代替天线塔、用来架设天线。3.2受试天线和源天线问距离R为：R
受试天线口径尺力；
)——源天线口径尺寸，
——白由空问1作波长,
3.3杂乱反射信号和出其他来源的杂波信的最高电平不衍高丁源天线由直线路径到达受试天线信号的40 dB，
3.4可以用加绕射栅等方法来减少地面反射能品，以达到测试要求。4天线测试设备
4.1天线测试方据图
典型的天线测试系统方框图见图2，所需测试设备可以根据条件和测试内确定，可以刻阅2a用自动波记录仪作白动记录：也可以如图2b用品体检波器和测放大器代替接收机，逐点记录。4.2常用的仪表设备
4.2.1源天线
源天线可选用刻叭或抛物而等天线，其口径尺小要符合 3.2条要求，并且能在下作频率范围内辐射所需极化的电磁被：
4.2.2信号源
可以采用各种形式的信号源,如固态振荡器或磁控管振荡器。在测量时间内功率稳延度要求在土0.1dB以内，频率稳定度优于10“。根据测试要求信号源应贝备各种内外调制功能。4.2.3接收
在测虽耐间内增益稳定度优下+0. 1 dB.动态范围大下 40 dB。4. 2. 4测量放大器
测量放人器在测量时润内增益稳定度优于±2%。4.2.5晶体检波器
在工作频率1,电压驻波比小于1.1。4.2.6精密衰减器
精密衰减器最人衰减量人于 35 dB,衰减器精度为每 10 dB十0. 2 。如果一个不够,可使用二个。4.2.7天线出做器
角度误差为十1
4.2.8自动波瓣记录仪
动态范固人于或等于10B.并可按所要求方式记录天线方问图，2
W.bzsoso：com接妆机
转泌京素
品体检波器
5方向图的测试
5.1大线测试场
受试天綫
测试证位器
定器控划
方向图记录收
GB12191-90
散化定
测试定位
器指示器
源塔指尔器
自动减解记录仪测试法
源天线
锻艺室
受试天就
数试这器
定做器控制
激试起位
器指示器
b逐点测试法
颜茅拓示器

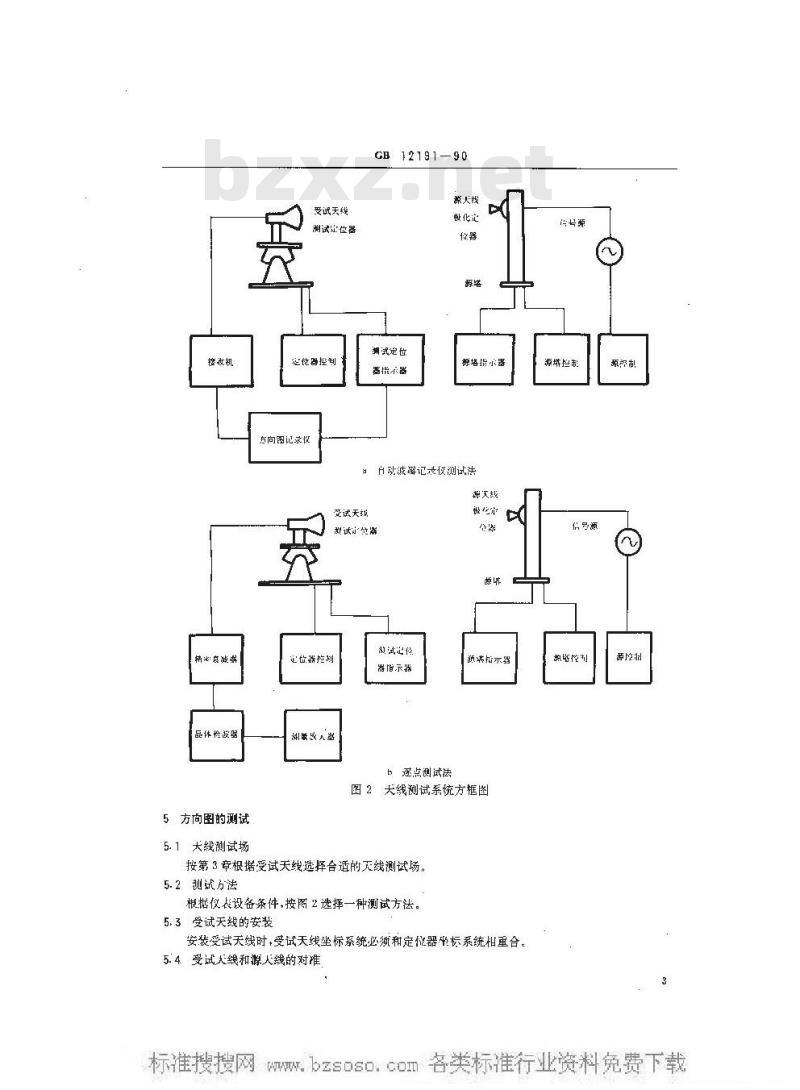

图2大线测试系统方框图
按第3章根据受试天线选择合适的无线测试场。5.2测试方法
根据仪长设备条件，按图2选择一种测试方法。5.3受试天线的安装
安装受试天线时，受试天线坐标系统必缴和定器整标系统相重合。5.4受试大线和源人线的对准
源塔控制
跑略控制
W.GB1219190

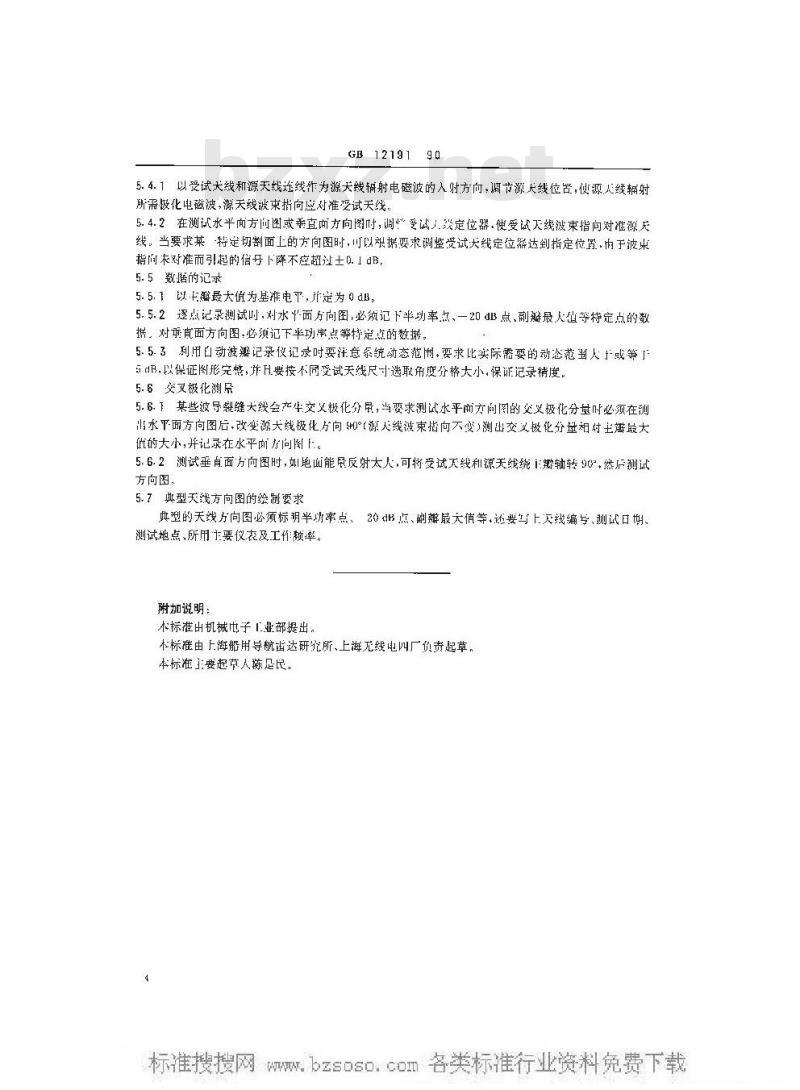

5.4.1以受试大线和源天线连线作为源天线辆射电磁波的入射方向，调节源,大线位置，使源人线辅射所需极化电磁波，源天线波束指向应对准受试天线。5.4.2在测试水平面方间图或乘直而方向图时，调受试人.改定位器，使受试天线波束指向对准源天线。当要求特定切割面上的方向图时，可以根据要求调整受试大线定位器达到指定位置·内于波束指间末对准而引起的信号下降不应超过土0.1dB，5.5数语的记录
5.5.1以主册最大值为基准电平，并定为0dB5.5.2逐点记录测试时，对水而方向图，必须记下半功率点、一20B点、副避最人值等特定点的数据。对垂真面方向图-必须记下半功率点等特定点的数据。5.5.3用白动波善记录仪记录时要注意系统动态范用，要求比实际需要的动态范更大于或等户5dB，以保证图形完整，并H要按不同变试天线尺寸选取角度分格大小，保证记录精度，5.6交叉极化测呆
5.6.下某些波导裂缝大线会产牛交义极化分民，当要求测试水平南方向图的交义极化分基时必须在测出水平而方向图后·改变源大线极化方向$0°（源人线波束指向不变)测出交义极化分量相对主瓣最大低的大小，并记录在水平向图F。5.6.2测试垂自面方向图时，如地面能民反射太人，可将受试天线和源天线绕正欺轴转90，然后测试方向图，
5.7典型天线方向图的绘制要求
典型的天线方向图必须标明半功率点，20B点、削瓣最大值等，还要与上天线编导、测试日期、测试地点、所用主要仪表及工作赖率。附加说明：
木标推出机械电子1业部提出
木标由上海船用导航击达研究所、上海无线电四厂负责起草。本标准主要起节人炼足民。
