【电子行业标准(SJ)】 15XYG45碱性蓄电池

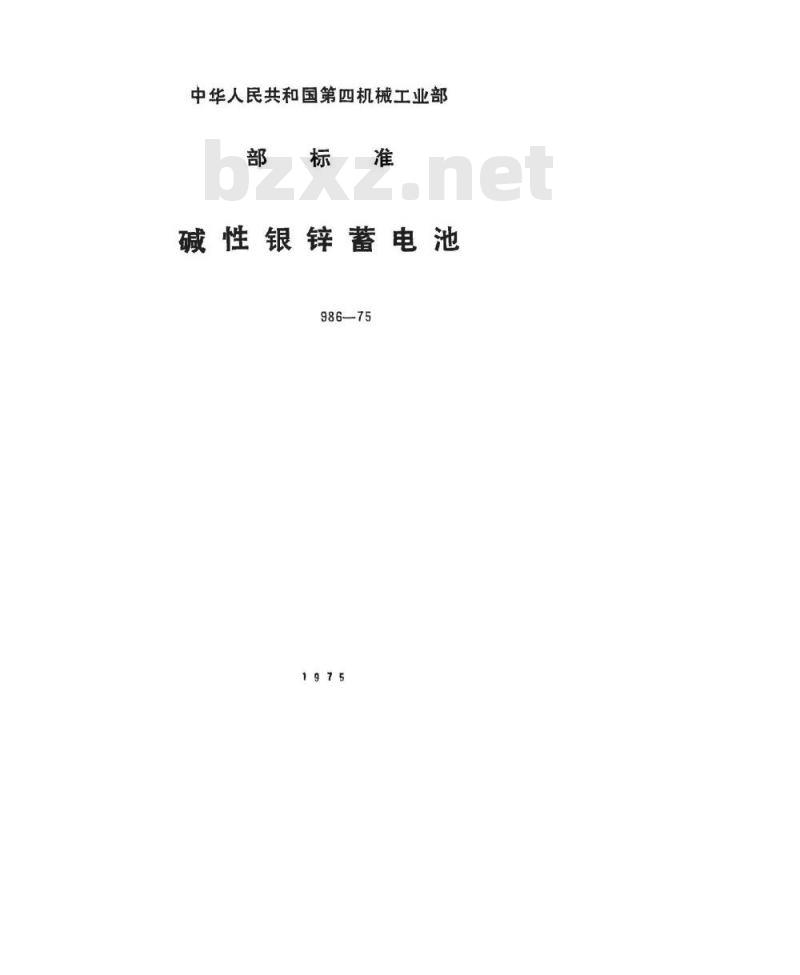

中华人民共和国第四机械工业部部标准
碱性银锌蓄电池
986-75
中华人民共和国第四机械工业部部
15XYG45碱性蓄电池组
SJ986-75
本标准适用于某型飞机发动机起动和随航备用的15XYG45碱性蓄电池组。
一、型式和主要尺寸

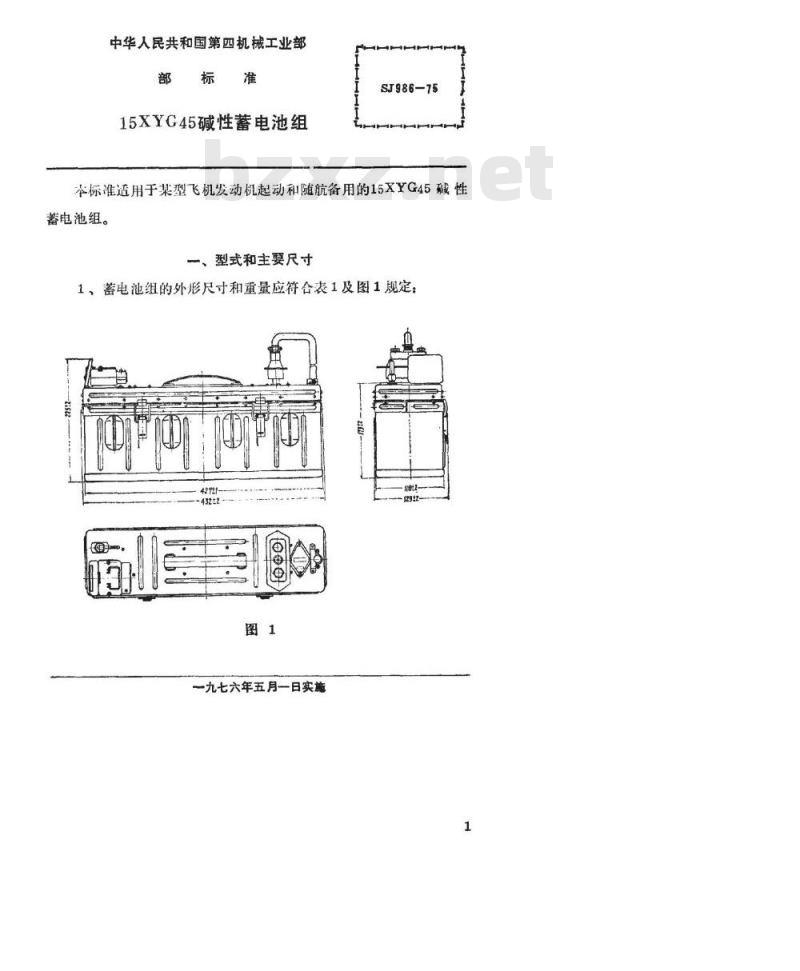

1，蓄电池组的外形尺寸和重量应符合表1及图1规定：9
一九七六年五月一日实施
共12真第
外形尺寸
432±2
129±2
118±2
83986-75
225±2
最大重量kg
未灌电解液
灌入电解液
J986-75

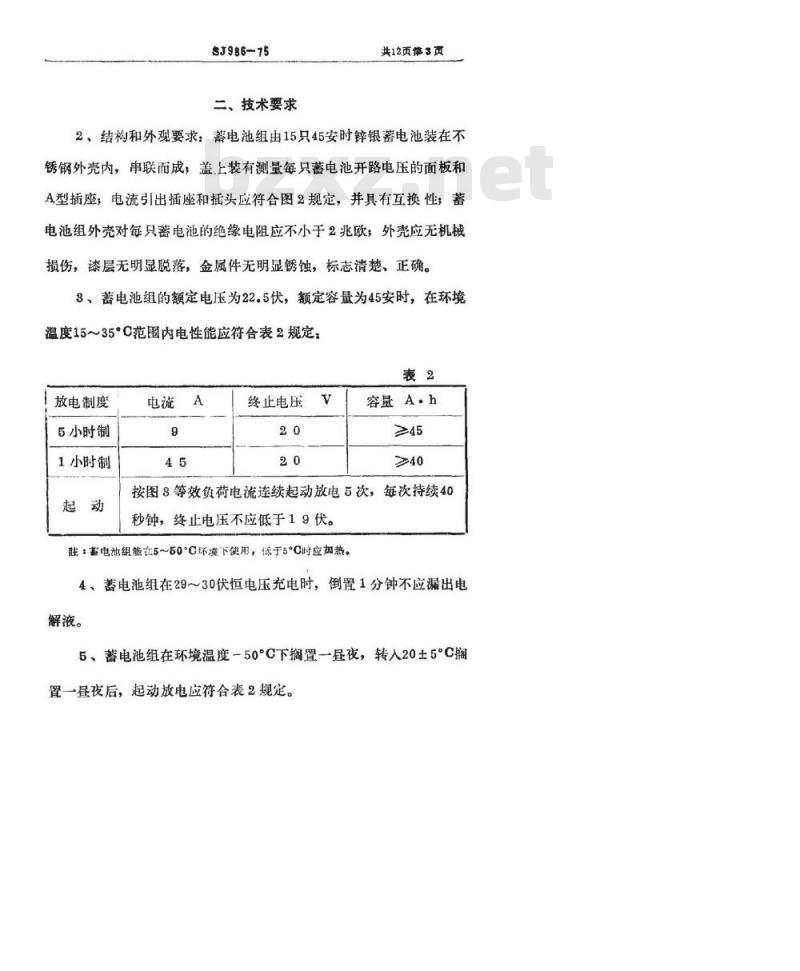

二、技术要求
共12页第3页

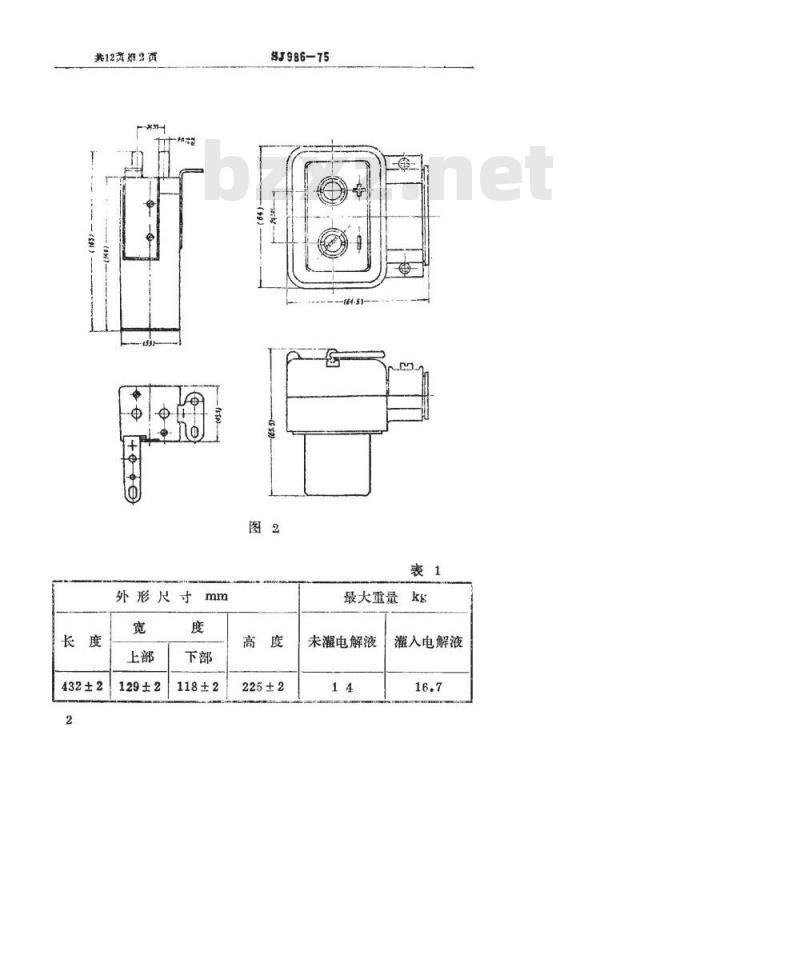

2、结构和外观要求：蓄电池组由15只45安时锌银蓄电池装在不锈钢外壳内，串联而成，盖上装有测量每只蓄电池开路电压的面板和A型插座，电流引出插座和插头应符合图2规定，并具有互换性，蓄电池组外壳对每只蓄电池的绝缘电阻应不小于2兆欧；外壳应无机械损伤，漆层无明显脱落，金属件无明显锈蚀，标志清楚、正确。8、蓄电池组的额定电压为22.5伏，额定容量为45安时，在环境温度15~35°C范围内电性能应符合表2规定，表2
放电制度
5小时制
1小时制
电流A
终止电压
容量A·h
按图8等效负荷电流连续起动放电5次，每次持续40秒钟，终止电压不应低于19伏。胜：起电池组能在5~50°C环境下使用，低于5C时应加热。4、蓄电池组在29～30伏恒电压充电时，倒置1分钟不应漏出电解液。
5、蓄电池组在环境温度-50°C下搁置一星夜，转入20±5°C搁置一昼夜后，起动放电应符合表2规定。S398675
共12瓦第4真

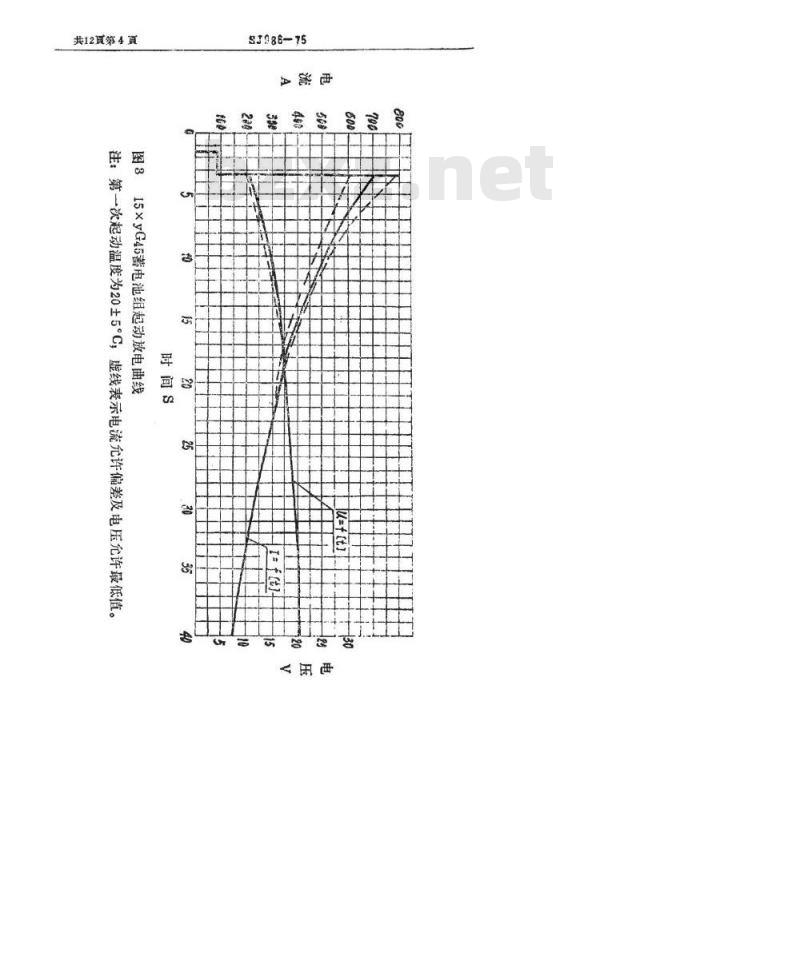

15×yG45蓄电池组起动放电曲线图8
注：第一次起动温度为20±5C，虚线表示电流允许偏差及电压允许最低值。G
SJ986-75
共12页第5页
6、蓄电池组充电后，在室温20士5°C下搁置11骨夜，以1小时制放电应符合表2规定。
7、蓄电池组在气压19毫米汞柱的环境中，以1小时制放电应符合表2规定，并不溉出电解液，以恒电压充电后，不应漏出电解液，并能按图3等效负荷电流起动3次。8、替电池组在频率10~200赫芝，加速度2.5~1.5g下振动102次后，应无机械损伤，以1小时制放电应符合表2规定。9、蓄电池组经频率50次/分，加速度4g，降落高度27毫米冲击10000次后，应无机械损伤，以1小时制放电应符合表2规定。10、蓄电池组的寿命：灌人电解液后，6个月充放电循环不少于25次。
注：蓄电池组应保证在正常使用来件下，6个月随航120个飞行小时，起动120次（自动起动的飞行总数不超过40次，每大飞行起动不超过3次）。11、电池组千存放3年，仍应符合第2～10条的要求。三、检验规则
12、蓄电池组由制造厂技术检验部门和订货方共同检验，或由订货方委托制造厂技术检验部门检验。13、蓄电池组以干态出厂，每批不大于300组。14、蓄电池组的交收检验按表3规定进行：表8
检验项目
外形尺寸和干态重量
结构和外观
湿态重量
电性能
技术要求
第1条
第2条
第1条
第3条
第9条
抽样方法
每批抽10%
每批抽2组
共12真第6页
33986-75
检验时，如第1、2条和第9条中机械强度不合格，则选品或返修后再交验，如第3条和第9条中电性能不合格，则加倍抽样复验不合格项目，如仍不合格，则为不合格品。15、替电池组的例行检验按表4规定进行：表4
检验项目
恒电压充电倒置
-50°C搁置
自放电
低气压充放电
保存期
技术要求
第4条
第5条
第6条
第7条
第8条
第10条
第11条
抽样方法
每半年任一批抽2组
（上半年用交收检验
合格的样品）
每半年任一批抽-组
按第4～8条要求检验不合格时，重新抽样复验，若仍不合格，应由制造厂提出改进措施，经试生产合格后方可投产。并且首批产品将不合格项目改为交收检验，按第10、11条要求检验不合格时，由制造厂研究，提出解决措施。
四、检验方法
16、外形尺寸和重量的检验：用精度为1/10毫米的卡尺和感量为50克的磅称进行。
17、结构和外观的检验：用万能电表检查面板上各接触簧与A型插座对应接点是否连通，用兆欧表检查蕃电池组外壳对每只蓄电池的绝缘电阻，按第2条和第31条及图2要求检验外观和插头座的配套互换性。
18、电性能检验的准备工作要求：（1)电解液应符合下列要求：
氢氧化钾（KOH)
氧化锌（ZnO)
碳酸钾（K,CO)
SJ986-75
共12页第7页
±28克/升
90±10克/升
不大于20克/升
铁(Fe)
不大于0.0015克/升
(2)各项检验的环境温度除特殊规定外，应在15～35°C范围内。（3）直流电压表：精度不低于0.5级，量程为0～3～30伏。(4)用下列任一种方法灌注电解液浸泡：8.减压浸泡法：用注液器依次向每只蓄电池灌入电解液100毫升，搁置30～60分钟后，开气塞，把蓄电池组放入减压箱内，按表5规定依次减压5次，每次保压3～5分钟后回升至大气压力。取出蓄电池组，向每只蓄电池补加电解液20毫升，再按表5规定依次减压5次，取出蓄电池组，擦去溢出的电解液，拧上气塞。表5
剩余压
加100毫升电解液后减压
480~500
380~400
280~300
180~200
补加20毫升电解液后减压
480~500
360~380
240~260
120~140
b.常压浸泡法：用注液器依次向每只蓄电池灌入电解液120毫升，擦去溢出的电解液，拧上气塞，将蓄电池组向前倾斜，使底面与水平面约成30°角。浸泡24~30小时，再将蓄电池组向后倾斜浸泡24~30小时。
（5）化成：用两阶段充电和5小时制放电进行两次循环。注：化成处程中报据充电电压和电解液面情况.每只蓄电池充许补加电解液3~5塞升。共12真第8月
19、充电方法：
3398675
（1）两阶段充电：第一阶段8安充4小时，第二阶段4安充6小时。若充电时间不到10小时而出现蓄电池电压2.05伏，则停止充电，分析原因，排除故障后再继续充电。
（2）恒电压充电：用29~30伏的恒压电源进行充电（导线电阻不大于0。009欧姆），直到电流降低为3安止，但充电时间不得超过2.5小时。
（3）补充充电：用4安充电到1~2只蓄电池的电压2.05伏为止。20、放电方法：
（1)5小时制放电：用9安放电到一只蓄电池电压1.3~1.0伏或蓄电池组电压20伏为止。
（2）1小时制放电：用45安放电到一只蓄电池电压1.3~1.0伏或蓄电池组电压20伏为止。
（3）起动放电：用适应图3要求的电流进行起动放电，每次起动持续40秒钟，每5秒钟测量并记录次电流和电压。两次起动间隔3分钟。21、电性能的检验：
（1）1小时制放电容量检验：按两阶段充电后搁置2小时，用1小时制放电，准确记录放电时间，计算放电容量。计算公式：
Q-一放电容量（安时），
I——放电电流（安），
t-放电时间（小时）
（2）起动性能检验：按两阶段充电后搁置2小时，作起动放电5次。距：越动后自然冷却到电解液温度40°C以下，再用5小时制放剩余释量。（3)5小时制放电容量的检验：按两阶段充电后搁置24小时，检查每只蓄电池开路电压，用5小时制放电，准确记录放电时间，计算放电容量。
22、钟击检验：按两阶段充电后，正向垂直地紧固在冲击试验台上，按第9条要求冲击，检查蓄电池组有无机械损伤，用一小时制放电，计算其容量。
23、恒电压充电倒置检验：在恒电压充电后期，将蓄电池组倒置53986-15
一分钟，观察是否漏出电解液。共12货第9页
24、低温-50°C搁置检验：恒电压充电后，在-50±3°C的低温箱中搁置一昼夜，转入20±5°C的环境中搁置一夜后，进行5次起动放电。
25、自放电检验：按两阶段充电后，在20±5°C的环境中搁置14叠夜，用一小时制放电，计算其容量。26、低气压放电检验：
补充充电后，搁置2小时，放入减压箱中，减压到剩余压力19毫米汞柱，5分钟后以45安放电54分钟，记录放电电压，取出蓄电池组检查是否溅出电解液。
27、低气压充电检验：
经起动放电的蓄电池组放人减压箱中，减压到剩余压力19毫米汞柱后，进行恒电压充电，取出蓄电池组，检查是否溅出电解液，进行3次起动放电。
28、振动检验：
（1按两阶段充电后搁置2小时，拧紧气塞，将蓄电池组正向垂直地紧固在振动台上，作耐振稳定性试验，从频率10～200赫芝，每隔10赫芝振动1.5分钟，若发现某频率上有谐振现象，将该频率记录下来。
（2）作完耐振稳定性试验后，若无谐振现象，按表6依次作耐振强度试验：
振动频率Hz
振动次数
8×10°
4×108
8×10°
振动时间
41小时40分钟
11小时7分钟
4小时10分钟
若有谐振现象，则按表7依次进行耐振强度试验：共12真第10真
振动频率Hz
实测谐振频率
3J986-75
振动次数
2×16°
2×16°
8×16°
表，7
振动时间
41小时40分钟
2×16/（频率×3600秒）（小时）5小时33分钟
4小时10分钟
30100150200
频率Hz
图4，振动试验的振幅和加速度
（3经上述耐振稳定性和耐振强度试验后，检查有无机械损伤和溢出电解液（允许在气塞活门处因冒气带出微量电解液），用一小时制放电，计算其容量。
29、寿命的检验：
按表8和第18～28条规定的程序和方法，在六个月做完25次循环。每次放电之前，应测量每只蓄电池的开路电压，如发现有低于1.82伏者则进行补充充电（自放电检验例外）。如补充充电无效或容量低于33986-75
表2规定，则以备用蓄电池更换之。除表8规定外，蓄电池组在搁置期间均呈放电状态。共12页第11页
下半年样品的检验，要求以充电态搁置一个月，即一小时制放电，检查循环中，充电后搁置一个月，经补充充电，再用一小时制放电，然后继续进行试验。
当出现3只蓄电池短路或容量低于表2规定时，则认为该菁电池组寿命终止，若经6个月25次循环后寿命未结束，则按表8依次作充放电循环。
检查前
寿命试验程
茂术充电方法放电方法
充电后搁bzxZ.net
检验项目
第一次化成
第二次化成
一小时制放电
起动放电
5小时制放电
恒电压充电倒置
低温搁置
自放电
低气压放电
低气压充电
两阶段
两阶段
恒电压
两阶段
恒电压
两阶段
恒电压
置时间h
5小时制
1小时制
5次起动
5小时制
1小时制
8次起动
1小时制
5小时制
8次起动
5次起动
3次起动
5小时制
1小时制14昼夜
5次起动
8次起动
5次起动
5小时制
1小时制
8次起动
5次起动
放剩余容量
放剩余容量
放电54分钟
放剩余容量
