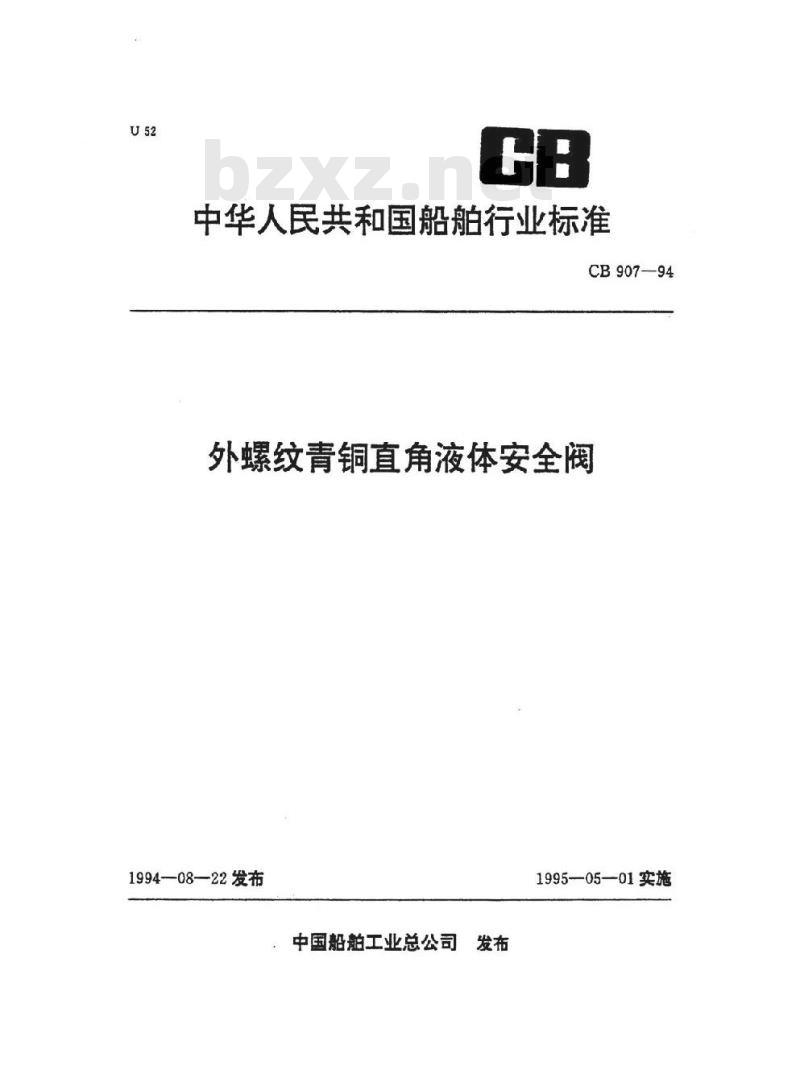

中华人民共和国船舶行业标准
CB907—94
外螺纹青铜直角液体安全阀
1994-08-—22发布
中国船舶工业总公司发布
1995—05—01实施

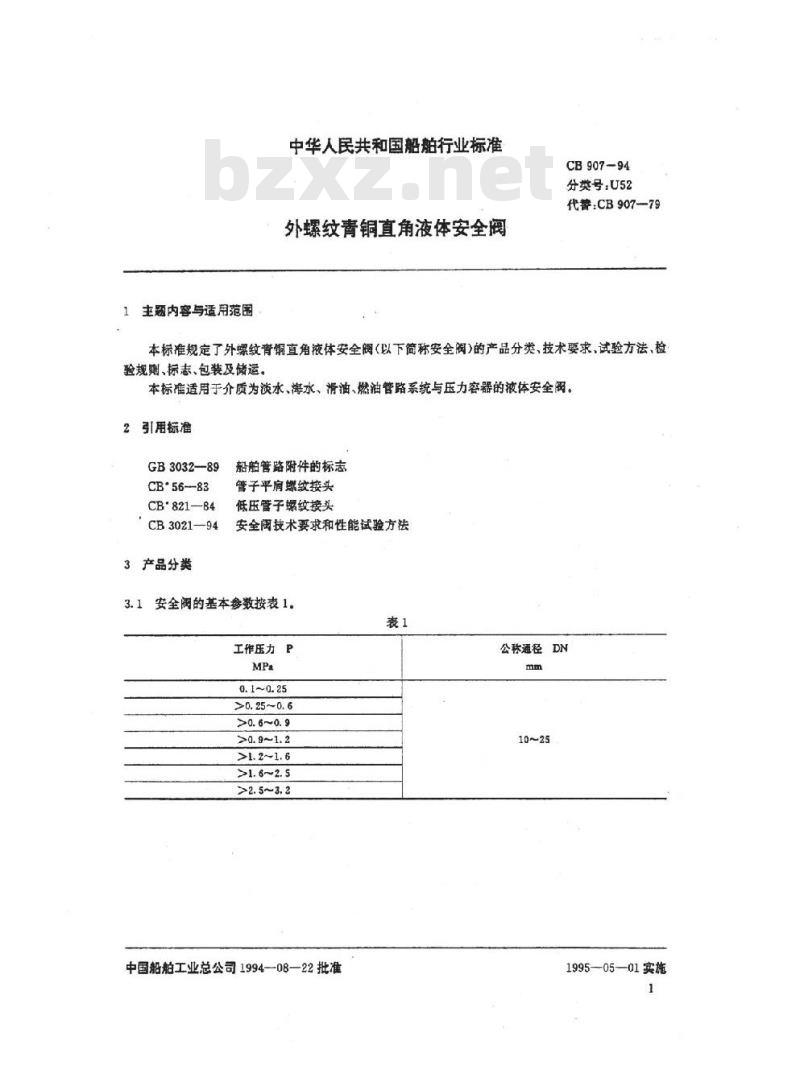

主题内容与适用范围
中华人民共和国船舶行业标准
外螺纹青铜直角液体安全阀
CB907-94
分类号：U52
代警：CB907—79
本标准规定了外螺纹青铜直角液体安全阀（以下简称安全阀）的产品分类、技术要求、试验方法、检验规则、标志、包装及储运。
本标准适用于介质为淡水、海水、滑油、燃油管路系统与压力容器的液体安全阀。2引用标准
GB3032—89
CB56--83
CB'821—84
CB3021—94
产品分类
船舶管路附件的标志
管子平肩螺纹接头
低压管子螺纹接头
安全阀技术要求和性能试验方法安全阀的基本参数按表1。
工作压力P
>0.25~0.6
中国船舶工业总公司1994—08—22批准公称通径DN
1995—05—01实施
CB907—94

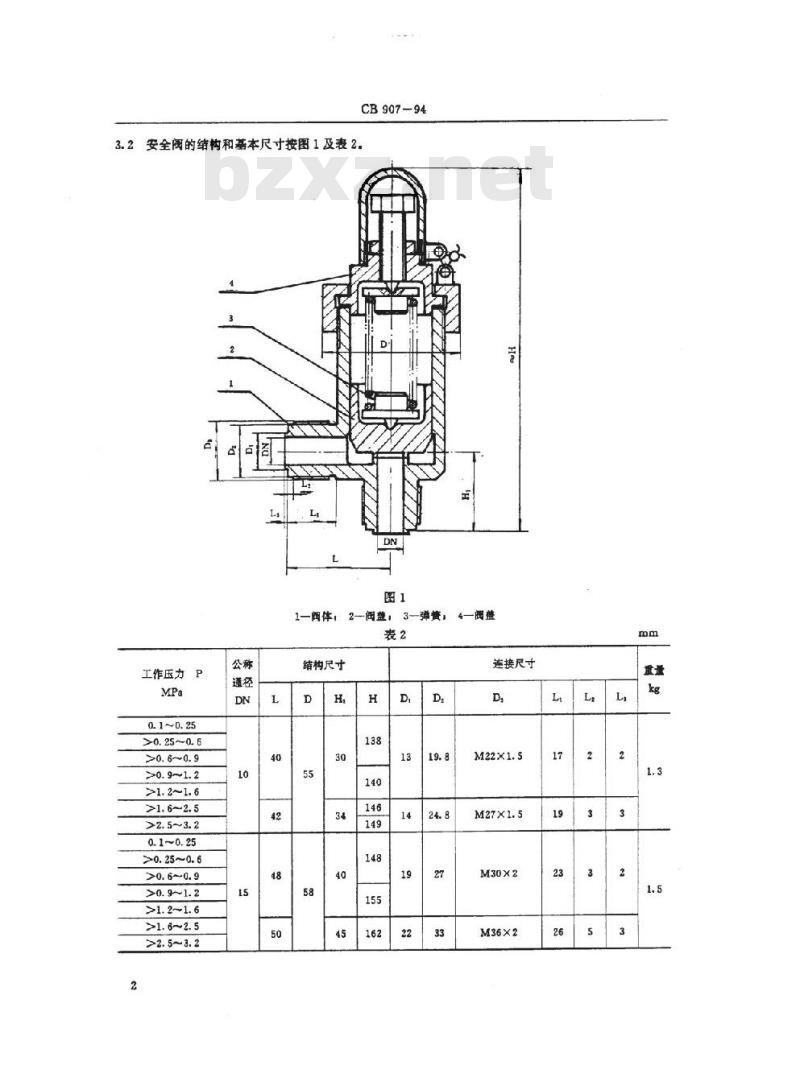

3.2安全阅的结构和基本尺寸按图1及表2.DN
1-阅体，2-阀盖，3—弹资，4阅盏表2
工作压力P
>0.25~0. 6
>0.25~0. 6
>2. 5~3.2
结构尺寸
连接尺寸
M36×2
工作压力P
>0.25~0. 6
>1. 2~1. 6
>0.25~0. 6
>0. 6~0. 9
>1.2~1. 6
>1. 6~2. 5
结构尺寸
CB 907—94

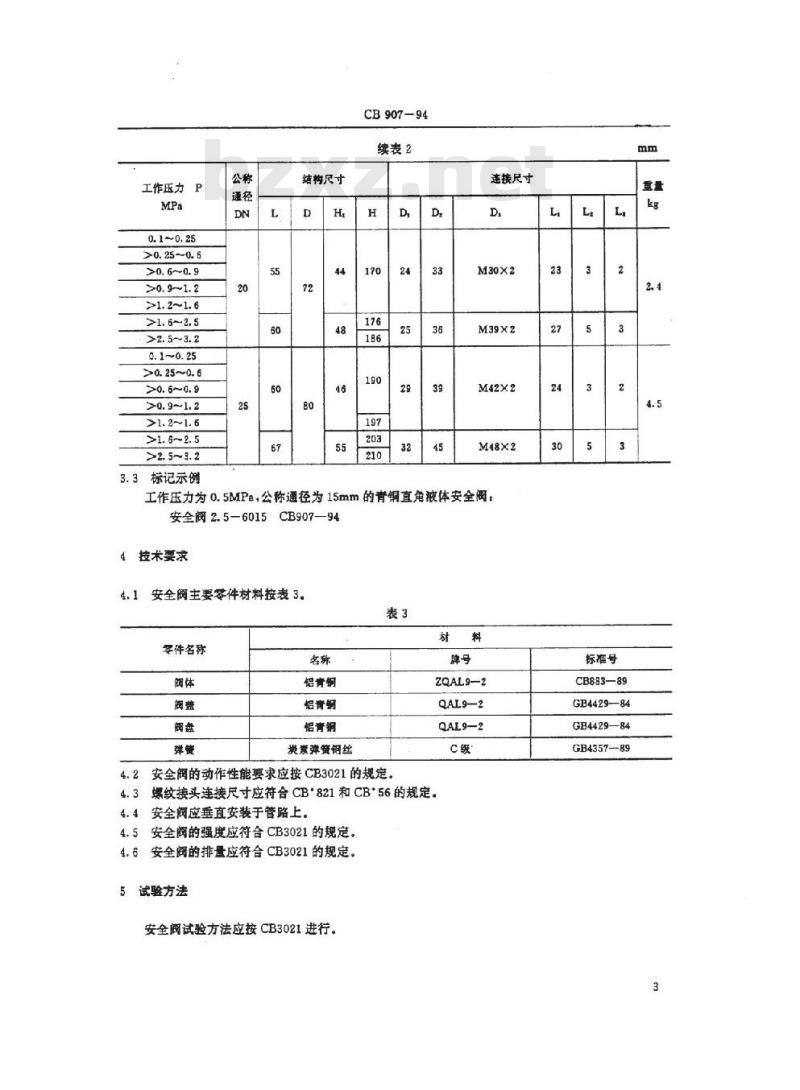

续表2
连接尺寸
M39×2
3.3标记示例
工作压力为0.5MPa，公称通径为15mm的青铜直角液体安全：安全阀2.5-6015CB907—94
4技术要求
4.1安全阀主要零件材料按表3.
零件名称
铝青钢
铝青钢
铝青铜
炭素弹簧钢丝
安全阀的动作性能要求应按CB3021的规定。4.2
ZQAL9—2
QAL9—2
QAL9—2
螺纹接头连接尺寸应符合CB'821和CB56的规定，4.3
安全阀应垂直安装于管路上。
安全阀的强度应符合CB3021的规定。4.5
4.6安全阅的排量应符合CB3021的规定。5试验方法
安全阅试验方法应按CB3021进行，23
标准号
CB883—89
GB4429—84
GB4429—84
GB435789

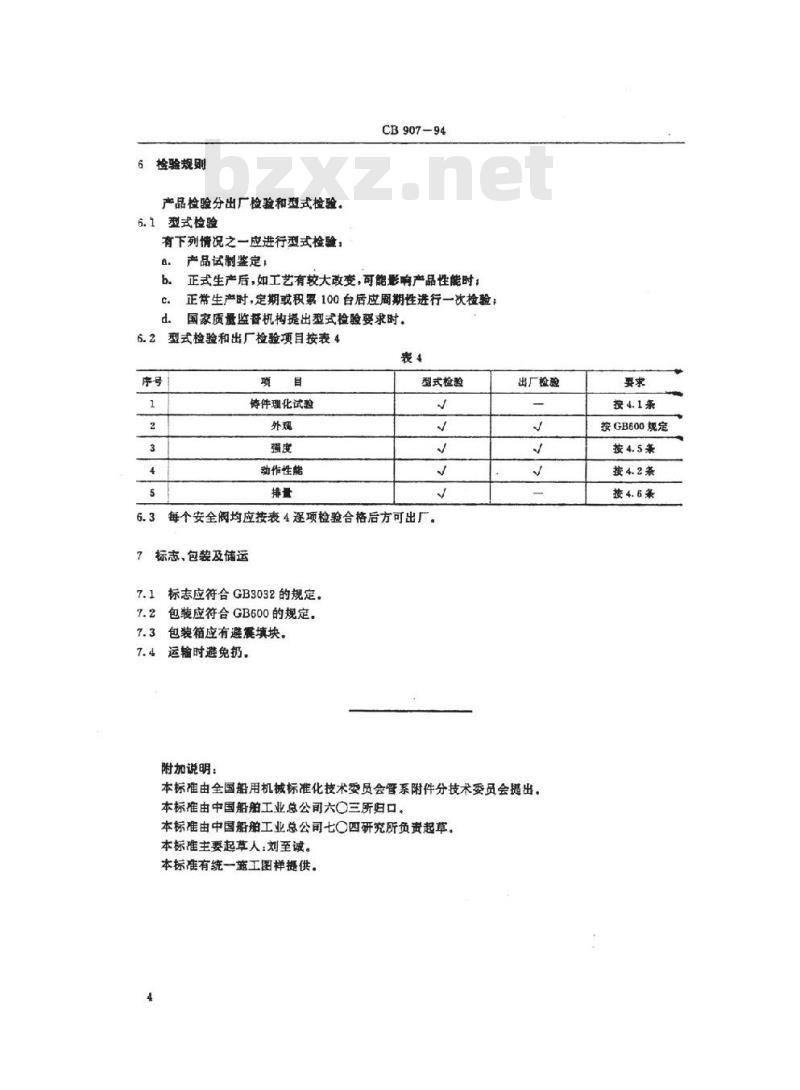

检验规则
产品检验分出厂检验和型式检验，6.1型式检验
有下列情况之一应进行型式检验；白
产品试制鉴定：免费标准下载网bzxz
CB907-94
正式生产后，如工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累100台后应周期性进行一次检验；国家质量监督机构提出型式检验要求时。6.2型式检验和出厂检验项目按表4表4
铸件理化试验
动作性脂
型式检验
每个安全阀均应按表4逐项检验合格后方可出厂。7标志、包装及储运
7.1标志应符合GB3032的规定。
7.2包装应符合GB600的规定。
7.3包装箱应有避震填块。
7.4运输时避免扔。
附加说明：
出厂检验
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司六〇三所归口。本标准由中国船舶工业总公司七○四研究所负责起草。本标准主要起草人：刘至诚。
本标准有统一施工图样提供。
按4.1条
按GB600规定
按4.5条
按4.2条
按4.6条
