WY-4P型辉光放电稳压管
SJ873—74
中华人民共和国第四机械工业部部标准
WY-4P型辉光放电稳压管
SJ873-74

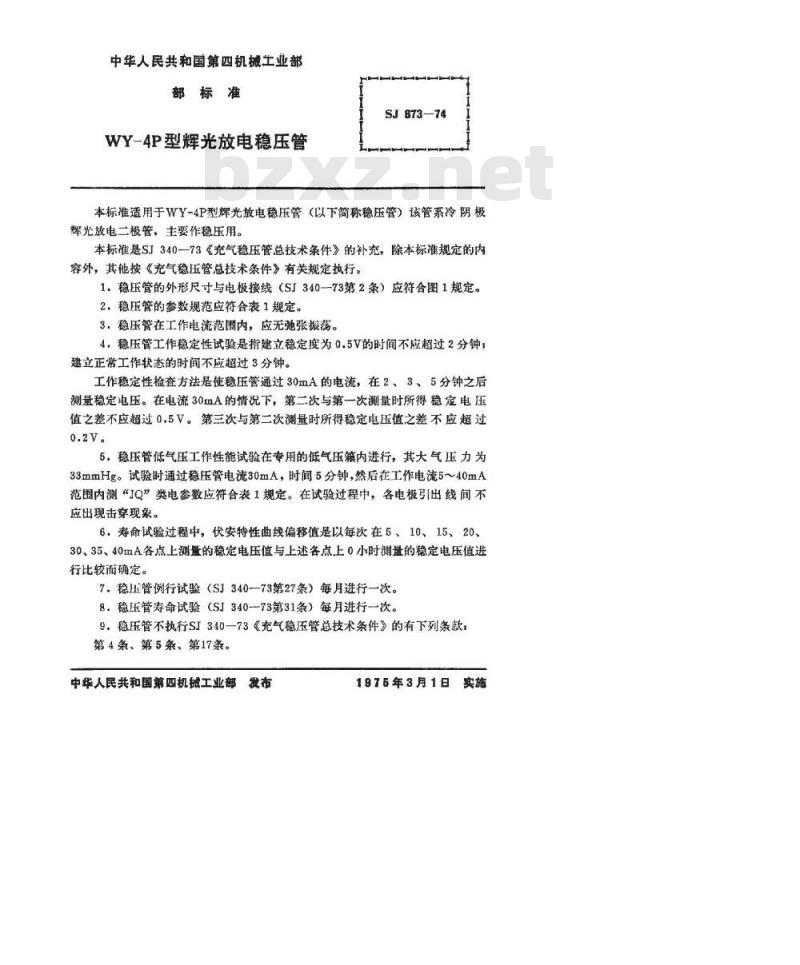

本标准适用于WY-4P型辉光放电稳压管（以下简称稳压管）该管系冷阴极辉光放电二极管，主要作稳压用。本标准是SJ340—73《充气稳压管总技术条件》的补充，除本标准规定的内容外，其他按《充气稳压管总技术条件》有关规定执行。1，稳压管的外形尺寸与电极接线（SJ340--73第2条）应符合图1规定。2，稳压管的参数规范应符合表1规定。3，稳压管在工作电流范围内，应无弛张振荡。4，稳压管工作稳定性试验是指建立稳定度为0.5V的时间不应超过2分钟；建立正常工作状态的时间不应超过3分钟。工作稳定性检查方法是使稳压管通过30mA的电流，在2、3、5分钟之后测量稳定电压。在电流30mA的情况下，第二次与第一次测量时所得稳定电压值之差不应超过0.5V。第三次与第二次测量时所得稳定电压值之差不应超过0.2V。
5.稳压管低气压工作性能试验在专用的低气压箱内进行，其大气压力为33mmHg。试验时通过稳压管电流30mA，时间5分钟，然后在工作电流5~40mA范围内测“JQ”类电参数应符合表1规定。在试验过程中，各电极引出线间不应出现击穿现象。
6。寿命试验过程中，伏安特性曲线偏移值是以每次在5、10、15、20、30、35、40mA各点上测量的稳定电压值与上述各点上0小时测量的稳定电压值进行比较而确定。
7。稳压管例行试验（SJ340一73第27条）每月进行一次。8。稳压管寿命试验（SJ340-73第31条）每月进行一次。9稳压管不执行SI340—73《充气稳压管总技术条件》的有下列条款：第4条、第5条、第17条。
中华人民共和国第四机械工业部B发布
1976年3月1日
共5页第2页

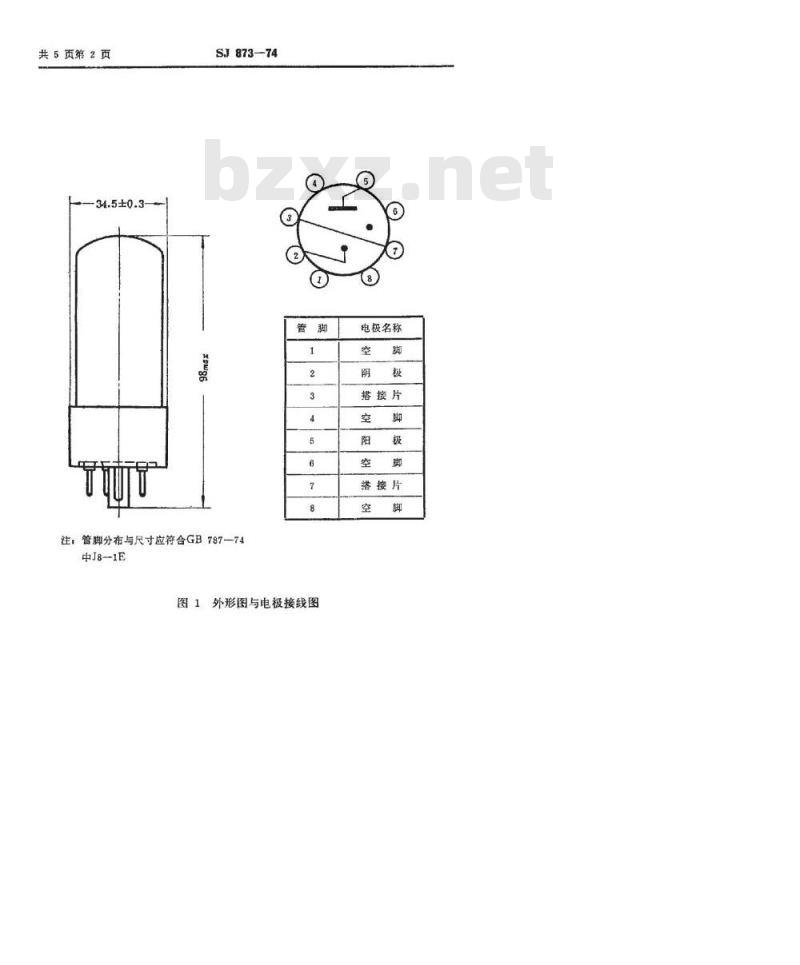

-34.5±0.3-
SJ873-74
注：管脚分布与尺寸应符合GB787—74中J8--1E
图1外形图与电极接线图
电极名称
搭接片
搭接片
加递度
最大值
中心做
最小催
检酸类剔与项目
SJ873-74
1333348388888888823
设经压
低欢寿
共5页第3页
5723153
共5页第4页

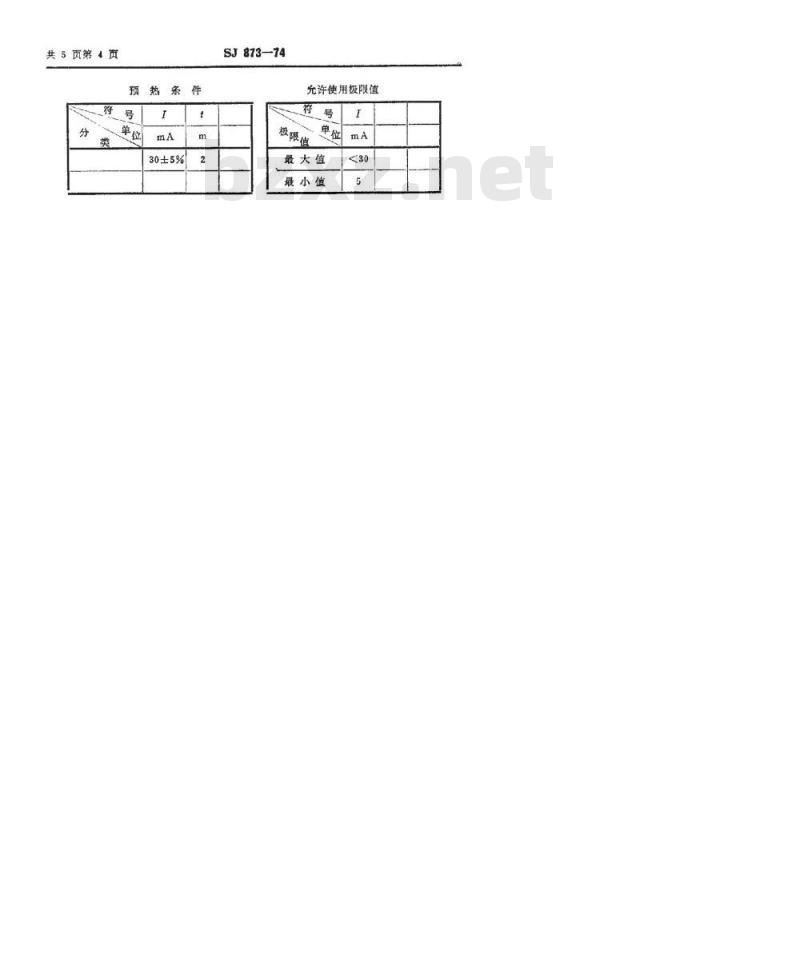

30±5%
SJ873—74
允许使用极限值wwW.bzxz.Net
极银道
最大值
最小值
附件：
SJ873-74
WY-4P型辉光放电稳压管伏安特性曲线165
工作电流（mA)
共5页第5页
