【电子行业标准(SJ)】 O型返波管截止栅压的测试方法

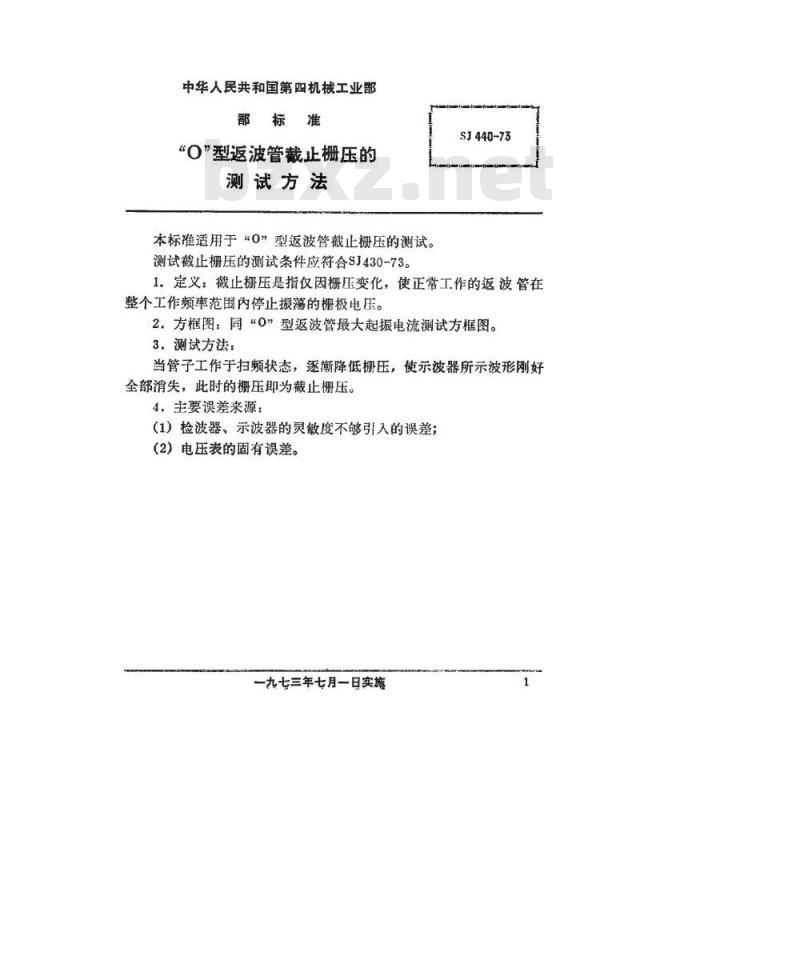

中华人民共和国第四机械工业部部标准
“O”型返波管截止栅压的
测试方法
本标准适用于“0”型返波管截止栅压的测试。测试截止栅压的测试条件应符合SJ430-73。SJ440-73Www.bzxZ.net
1.定义：截止栅压是指仅因栅压变化，使正常工作的返波管在整个工作频率范围内停止振荡的栅极电压。2.方框图：同“0”型返波管最大起振电流测试方框图。3.测试方法：
当管子工作于扫频状态，逐渐降低栅压，使示波器所示波形刚好全部消失，此时的栅压即为截止栅压。4．主要误差来源：
（1）检波器、示波器的灵敏度不够引入的误差；（2）电压表的固有误差。
一九七三年七月一日实施
