【电子行业标准(SJ)】 FU-104金属陶瓷发射四极管

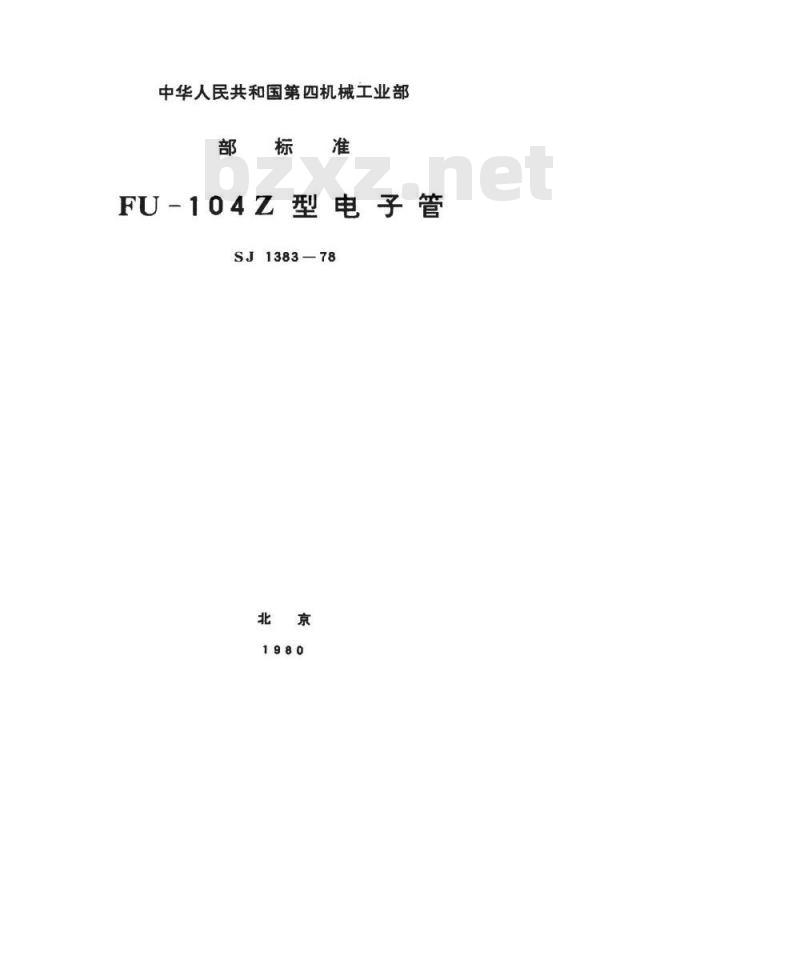

中华人民共和国第四机械工业部部标准
FU-104Z型电子管
SJ1383-78
中华人民共和国第四机械工业部部
FU-104乙型电子管
SJ1383-78
本标准适用于FU-104Z型大功率发射管（以下简称电子管）。该管系针钨阴极、蒸发冷却阳极金属陶瓷四极管，其额定阳极耗散功率为100千瓦，用于固定的无线电装置中作丙类高频放大或搬荡，甲乙类高频线性放大，低频功率放大、调制，阳极二栅极调制的丙类高频放大。本标准是S」336一73《大功率金属陶瓷发射管总技术条件》的补充，除本标准规定的内容外，其它按总技术条件的有关规定执行。1.电子管外形尺寸和电极接线（SJ336-73第2条）应符合外形图规定。2，电子管参数规范应符合参数规范表规定。3.陶瓷表面应清洁，不应有影响正带使用的金属蒸散物、金属划痕及其它污物存在（SJ336-73第4条）。4.电子管经气候试验后（SJ33673第10条），不应有锈蚀，在室温下静置2小时后测录其“JQ”电参数应符合参数规范表的规定。5.电子管使用时其环境温度为+5~+60℃（SJ336一73第12条）。6.电子管例行试验（SJ336一73第19、20、21、22条）每年进行一次。试验时，全部符合“LX”类项目要求为合格，如全部不符合*LX”类项目要求，则为不合格。如有1只或2只电子管不符合“LX”类项月要求时，则取3只电子管对不合格项目进行复试，在两次试验中，不符合“LX”类项目要求的电子管总数不超过2只为合格，否则为不合格。7。寿命试验每年进行次，数量不少于3只（S」336一73第24条），接通灯丝电源即计寿命时间。寿命试验只作为制造厂改进质量的依据。8.电子管在存放过程中，每半年必须进行点灯丝老炼次（SJ336—73第32条）。规范如下：
灯丝电压
中华人民共和国第四机械工业部5伏
3小时
1979年7月1日
共9页第2页
SJ-1383-78

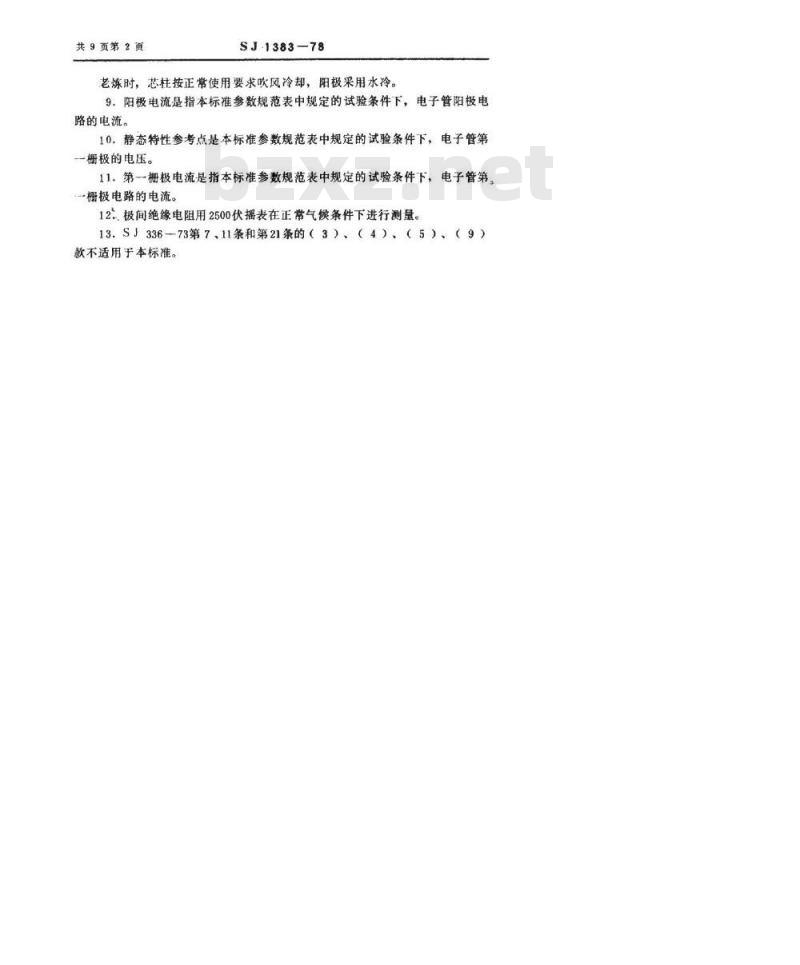

老炼时，芯柱按正常使用要求吹风冷却，阳极采用水冷。9.阳极电流是指本标准参数规范表中规定的试验条件下，电子管阳极电路的电流。
10.静态特性参考点是本标准参数规范表中规定的试验条件下，电子管第一栅极的电压。
11.第一栅极电流是指本标准参数规范表中规定的试验条件下，电子管第，t一栅极电路的电流。
12.极间绝缘电阻用2500伏摇表在正常气候条件下进行测量。13.SJ336—73第7、11条和第21条的（3）、（4）、（5）、（9）款不适用于本标准。
验类别与
参数与试验名称
灯丝电液
阳极电液
零摄极电压阳极电流
内效大系数
静态特性参考点
阳段电流载止时栅极电压
极间绝终电凰：
第·-栅极与阴板
第一橱极与第二栅极
第二锯楼与阳极
第二册极电流
第一橱极电流
极间电客：
输入电客
输出电容
跨路电
电子管重量
13SM寿命
预热条
芯柱风量
中心孔风量
米/分
SJ1383-78

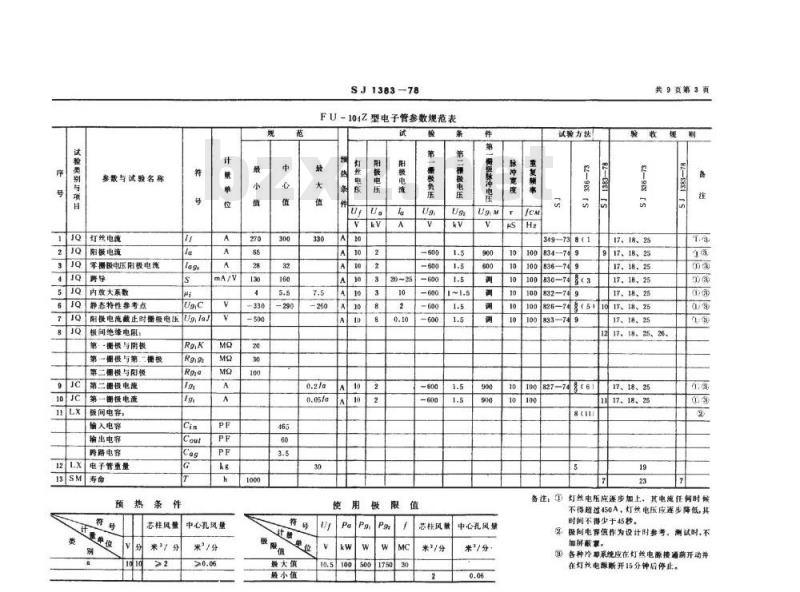

FU-104Z型电子管参数规范表
最大镇
最小值
灯丝电
第二锈设电话
芯柱风最Www.bzxZ.net
米\/分
一辉械脉冲电压
中心孔风量
米/分
除巾宽度
试验方法
349-73
834-74
836-74
830—74
832—74
8-8811S
共9页第3页
17、18、25
827-748(6）
17、18、25
17、18、25
17.18、25
17、18、25
17、18、25
17、18、25
17、18、25、26、
17、18、25
17、18、25
备注，①灯丝电压应逐步加上，其电流任何时候
不得超过450A，灯终电压应逐步降低，其时间不得少于45秒。
极间电容值作为设计时参考。测试时，不加解献靠。
各种冷即系统应在灯丝电源接通前开动并在灯丝电象断开15分钟后停止。16.8
0203-8
SJ1383--78
8-M8均布
8-58均布
电极代号
共9页第4页
电极名称
阴极极
第一栅极
第二栅极

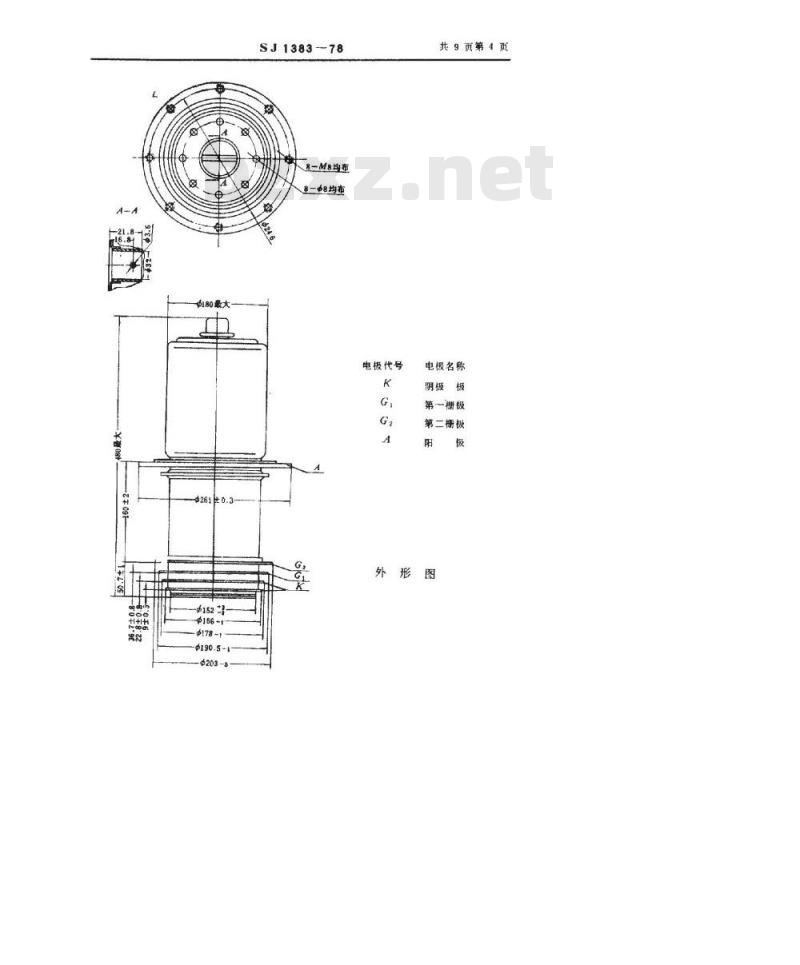

外形图
SJ1383-78
共9页第5页
附录—
恒流特性曲线
恒流特性曲线见图1、图2、图3
080820
SJ1383-78
阳极电流（A）
-第一栅极电流（A）
一第二栅钣电流（A）
U92=1500V
Uf=iov
共9页净6页
(A\),细甲据出。
共9页第7页
SJ1383-78
阳极电流（A）
-第一栅极电流（A）
一第二栅极电流（A）
U92=1200VUf=10V
附录二
SJ1383-78
工作状态推荐
阳极调制射频功率放大器，丙类电话工作状态极限数据：
直流阳极电压
直流第二栅极电压
直流阳极电流
阳极耗散功率
第二橱极耗散功率
第橱极耗散功率0.5kW0.5kW
典型工作状态
直流阳极电压
直流第二栅极电压
直流第一栅极电压
第二栅极电压音频峰值（在100%调幅时）直流阳极电流
直流第二栅极电流
直流第一栅极电流
第一栅极射频电压峰值
第一栅极激励功率
阳极耗散功率
阳极输出助率
音频放大器或调制器，甲乙工作状态极限数据：
同阳极调制射频功率放大器
典型工作状态
直流阳极电压
直流第二栅极电压
直流第一栅极电压-343V
最大信号时直流阳极电流9.66A
零信号时阳极电流
共9页第8页
共9页第9页
SJ1383-78
最大信号时第二栅极电流0.35A
音频激励电压峰值
激励功率
交流负载电阻
最大信号时阳极耗散功率49.4kW最大信号时阳极输出功率81.75kW
