【电子行业标准(SJ)】 MF11型普通用负温度系数热敏电阻器

中华人民共和国第四机械工业部部标准

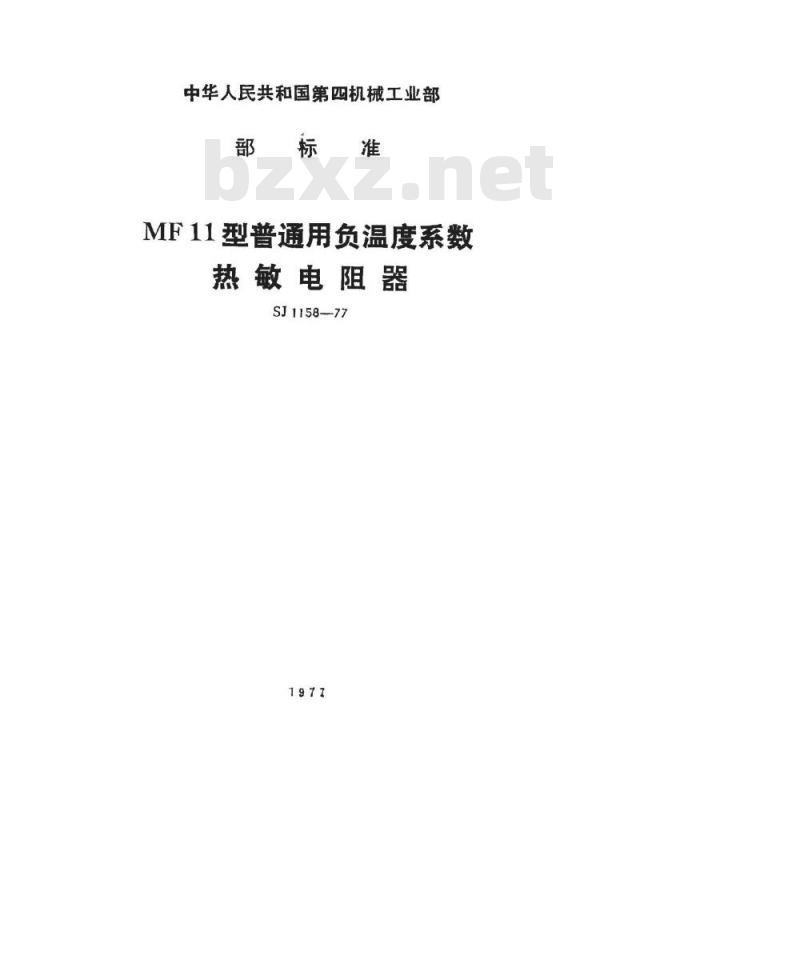

MF11型普通用负温度系数
热敏电阻器
SJ1158-77
中华人民共和国第四机械工业部部标准
MF11型普通用温度系数
热敏电阻器
SJ1158-77
本标准适用于MF11型热敏电阻器。该产品主要用于半导体收音机和电视机电路中作温度补偿。也可用于温度测量和温度控制电路中。1MF11型热敏电阻器除本标准规定外，应符合SJ1156—77普通用负温度系数热敏电阻器总技术条件。2。电阻器的使用环境条件：
环境温度：-40～85℃；
相对温度：40±2℃时，达93±3%；大气压力：达350mmHg；
振动稳定性：振频为10～500Hz，加速度达10g；碰撞：频率40~80次/分，加速度达25g；离心：加速度达10g。

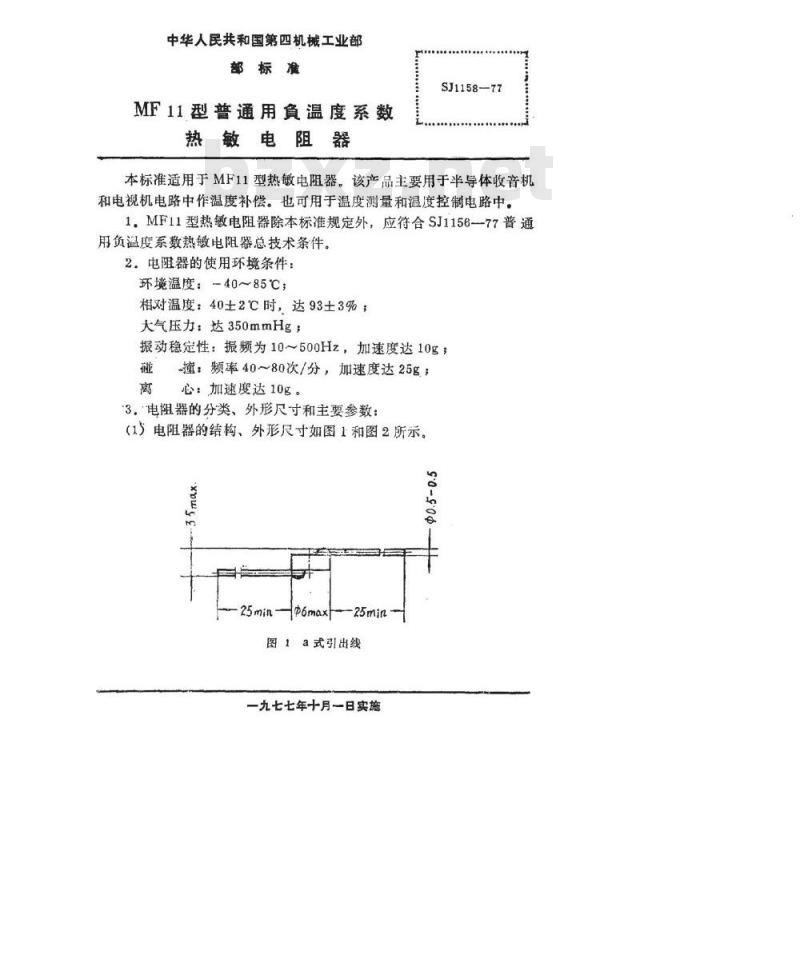

3。电阻器的分类、外形尺寸和主要参数：（1）电阻器的结构、外形尺寸如图1和图2所示。xwys
25min-
Hp6max
-25min-
图1a式引出线
一九七七年十月一日实施
20-200
共5页第2页
SJ1158—77
图2b式引出线

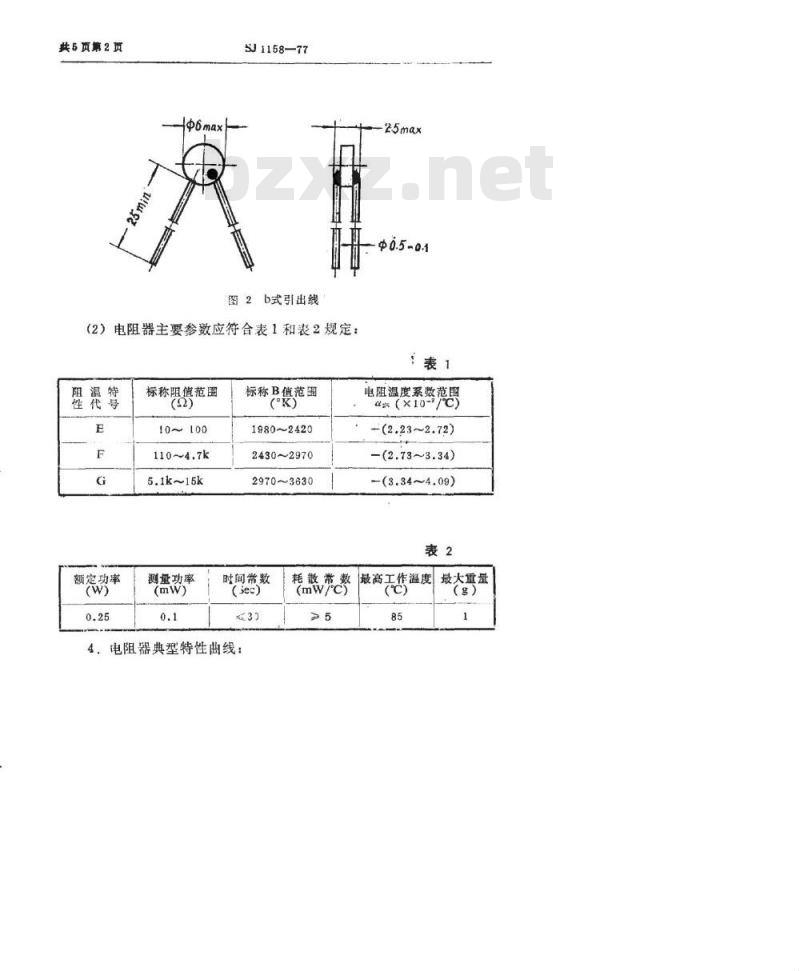

（2）电阻器主要参数应符合表1和表2规定：阻温特
额定功率
标称阻值范围
10～100
测量功率
标称B值范围
1980~2420
2430~2970
2970~3630
时间带数
电阻器典型特性曲线：
耗散常数
(mw/C)
中0.5-0.1
电阻温度系数范围
2（X10-2
-(2.23~2.72)
-(2.73～3.34)
-(3.34~4.09)
最高工作温度
最大重量
SJ1158-77

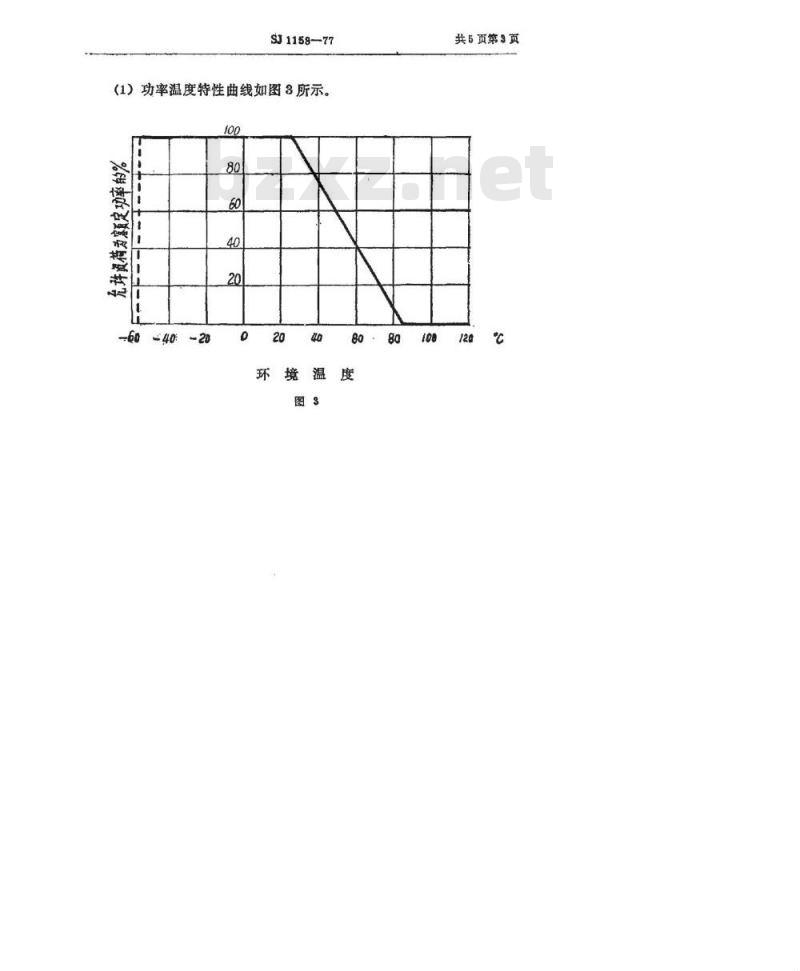

（1）功率温度特性曲线如图8所示。100
海想限艺公
环境温
共5页第3页
共5页第4页
SJ1158-77

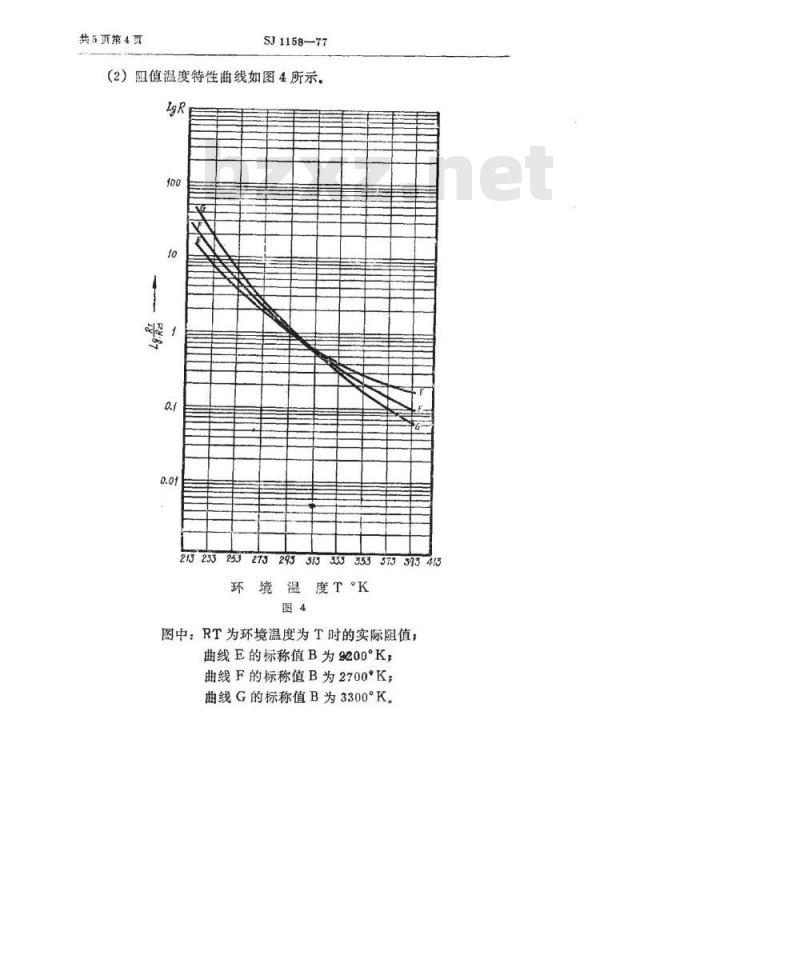

（2）阻值温度特性曲线如图4所示。IgR
215233253273293313383353373393415环境温度TK
图中：RT为环境温度为T时的实际阻值，曲线E的标称值B为9200°K，
曲线F的标称值B为2700°K，
曲线G的标称值B为3300°K
SJ1158-77
共5页第5页
5.技术要求下载标准就来标准下载网
（1）电阻器的标称阻值范围应符合表1规定。阻值系列及其允许偏差应符合总技SJ115677第4条表1规定。（2）电阻器的标称B值范围和在25℃时的电阻温度系数范围应符含表1规定。
（3）电阻器的可焊性
电阻器用功率为45W的电烙铁作可焊性试验。其余按总技术SJ115677第15条规定。
（4）电阻器贮存期限应不少于5年，贮存期满前，电阻器的阻值变化
在允许偏差之外变化率不得超过：允许偏差为土5%的产品
允许偏差为士10%和土20%的产品其余技术指标应符合产品标准的规定。6.验收规则
AR≤±2%，
（1）按总技SJ1156-77第25~31条规定进行。2．电阻器例行试验代表组按表1规定的阻值范围划分。
